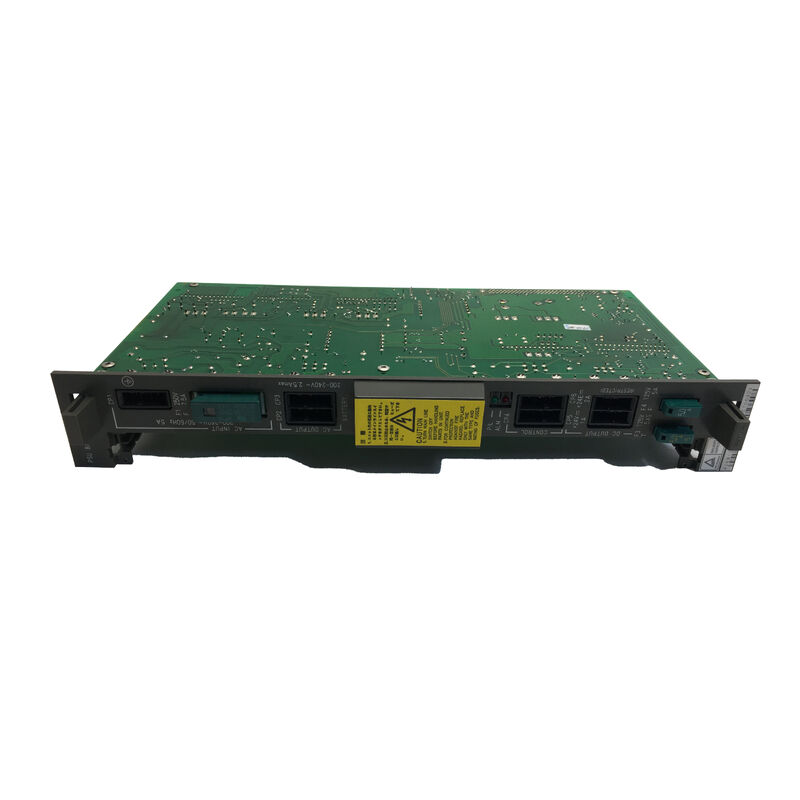

A16B-1210-0801 برد PCB Fanuc A16B12100801 AI6B-I2IO-O8OI

A16B-1210-0801∙ FANUC MPG رابط PCB ∙ سری 0A / 0B / 0C / 0F / 00B / 00C / ژنراتور نبض دستی رابط CNC

رابط MPG اتصال چرخ دست به CNC

"MPG" به معنای ژنراتور پالس دستی است. چرخ دستی چرخشی که توسط اپراتورهای ماشین برای حرکت دستی محورهای CNC با دقت مورد استفاده قرار می گیرد. اپراتور چرخ دستی را می چرخاند.که پالس الکتریکی تولید می کندCNC این پالس ها را به حرکت محور کنترل شده در مقیاس قابل انتخاب (معمولا × 1، × 10، یا × 100 در هر پالس، مربوط به 0.001mm، 0.01mm، یا 0.1mm در هر کلیک چرخ دستی) ترجمه می کند.

A16B-1210-0801 PCB رابط MPG اختصاصی برای سیستم های CNC سری 0-A ، 0-B ، 0-C ، 0-F ، 00B و 00C است.آن را دریافت قطب پالس چرخ دست و آن را به موتور مداخله CNC در قالب صحیح برای موقعیت محور دستی انتقال می دهد.

مشخصات کلیدی

نحوه کار رابط MPG

MPG (چرخ دستی) یک سیگنال کدگذاری مربع را تولید می کند دو کانال پالس (A و B) در رابطه فاز 90 °.این کدگذاری مربع اجازه می دهد تا صفحه رابط برای تعیین هر دو جهت چرخش و تعداد پالس.

A16B-1210-0801 این سیگنال های مربع را دریافت می کند و:

نبض ها رو بشمار:رابط شمارش پالس های ورودی از چرخ دست در زمان واقعی، حفظ یک شمارش دقیق از چرخش چرخ دست.

جهت را تعیین می کند:رابطه فاز بین کانال های A و B به صفحه رابط می گوید که آیا چرخ دست در جهت جهت ساعت (اتجاه محور مثبت) یا جهت جهت معکوس (اتجاه محور منفی) می چرخد.

چندگانه مقیاس اعمال می شود:انتخاب مقیاس ×1/×10/×100 (از سوییچ حالت اپراتور) به شمارش پالس اعمال می شود و جابجایی محور دستور داده شده را تولید می کند.

انتقال به CNC:دستور موقعیت فرمت شده به تابع مداخله CNC ارسال می شود که در پاسخ به ورودی چرخ دستی حرکت محور صاف را اجرا می کند.

سناریوهای کاربرد

چرخ دستی MPG غیرفعال:چرخ دستی MPG CNC FANUC سری 0-C تولید حرکت محور را متوقف می کند. چرخ دستی خود را به درستی آزمایش می کند چرخ دستی حتی در حالت JOG-HANDLE حرکت نمی کند.صفحه رابط A16B-1210-0801 به عنوان خطای شناسایی شده استتعویض بازنشستگی محور کنترل شده توسط چرخ دست را برقراره.

سری 0-B تعمیرات رابط چرخ دستی CNC:یک CNC سری 0-B تحت تعمیر و نگهداری الکترونیک کنترل قرار می گیرد. صفحه رابط A16B-1210-0801 MPG جایگزین می شود تا عملکرد قابل اعتماد چرخ دست را در آینده تضمین کند.

سوالات عمومی

سوال 1: چرا رابط MPG به یک PCB اختصاصی نیاز دارد؟

چرخ دستي ايم پي جي سيگنال هاي کدگري مربعي را در زمان واقعي توليد مي کند اين سيگنال ها بايد دريافت شوند، رمزگشایی شوند، اندازه گيري شوندو به تابع مداخله CNC در نرخ بروزرسانی سرو CNC منتقل می شودیکپارچه سازی این رمزگشایی سخت افزاری اختصاصی در داخل صفحه اصلی CPU پیچیدگی مدار را افزایش می دهد؛ یک PCB رابط جداگانه پردازش سیگنال MPG را جدا می کند و طراحی صفحه اصلی را ساده می کند.

س2: وقتی A16B-1210-0801 شکست می خورد چه اتفاقی می افتد؟ آیا هنوز می توان محورها را حرکت داد؟

هنگامی که رابط MPG شکست می خورد، حالت HANDLE (جوج کنترل شده توسط چرخ دست) از دست می رود.حالت JOG (جوج کنترل شده با دکمه فشار در سرعت تغذیه برنامه ریزی شده) و حالت MDI (حرکت کنترل شده توسط برنامه) به طور معمول عملکردی باقی می مانند، زیرا این ها به رابط MPG تکیه نمی کنند. اجرای برنامه خودکار نیز تحت تأثیر قرار نمی گیرد. تنها کانال ورودی چرخ دستی از دست می رود.

سوال 3: آیا A16B-1210-0801 با تمام انواع ماشین های CNC سری 0-A تا 00C سازگار است؟

بله. نام سازگاری "#0A/B/C/F/00B/C" شامل تمام انواع ماشین در هر سری CNC است. مراکز ماشینکاری (0-MC، 0-MD، 0-MF) ، مراکز چرخاندن (0-TC، 0-TD، 0-TF)و انواع ماشین های دیگر در خانواده سری 0سخت افزار رابط MPG مستقل از پیکربندی نوع ماشین است.

سوال 4: آیا جایگزینی A16B-1210-0801 نیاز به تنظیم پارامتر MPG دارد؟

ضریب مقیاس MPG (×1/×10/×100) و تخصیص محور در پارامترهای CNC تنظیم شده است که در SRAM اصلی CNC ذخیره شده است، نه در صفحه رابط MPG.پس از نصب قطعات جایگزین A16B-1210-0801، پارامترهای موجود MPG به طور خودکار اعمال می شوند. قبل از بازگشت به تولید، عملکرد چرخ دست را در حالت HANDLE در هر محور بررسی کنید.
