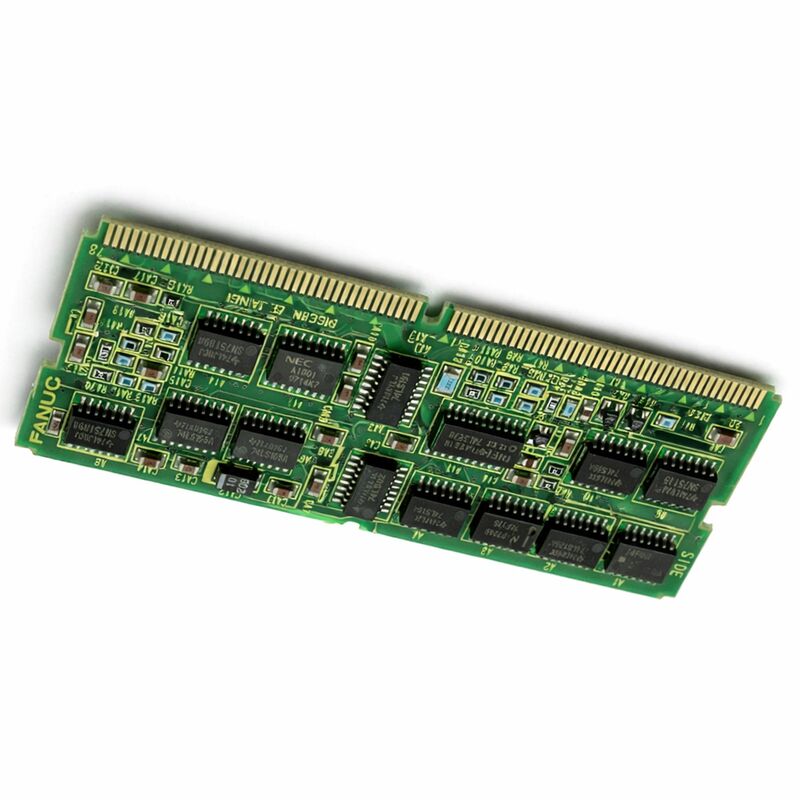

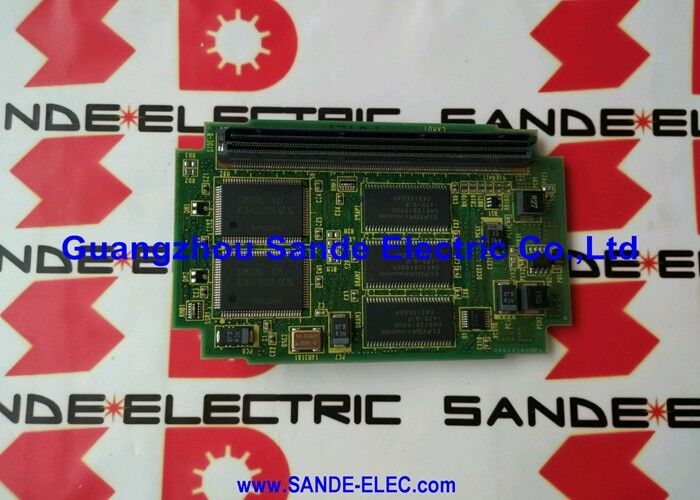

FANUC A20B-2901-0360 | ماژول رابط سروو PCB — کنترل‌های CNC سری 15-B، مبدا ژاپن

شماره قطعه: A20B-2901-0360

سازنده:شرکت FANUC (ژاپن)

نوع محصول:ماژول رابط سروو PCB

سری برد: A20B-2901

سیستم‌های سازگار:کنترل‌های CNC FANUC سری 15-B

کاربرد:رابط محور سروو برای کنترلر سری 15-B

مرور کلی

A20B-2901-0360 ماژول رابط سروو برای کنترلر CNC سری 15-B شرکت FANUC است — بالاترین پلتفرم تک‌مسیر با عملکرد بالا در نسل سری 15 FANUC.

این برد رابط کنترل سروو را بین برد CPU اصلی کنترلر سری 15-B و واحدهای درایو سروو که محورهای ماشین ابزار را تغذیه می‌کنند، فراهم می‌کند.

در معماری برد ماژولار سری 15-B، این ماژول خاص است که دستورات موقعیت درونیابی شده کنترلر را به سیگنال‌های رابط درایو سروو که واحدهای درایو متصل می‌توانند بر روی آن‌ها عمل کنند، ترجمه می‌کند.

سری 15 FANUC پرچمدار نسل CNC آن بود — پلتفرمی که برای ماشین‌کاری چند محوره پیچیده با بالاترین الزامات دقت طراحی شده بود.

سری 15-B نسخه تکامل یافته بود که سرعت پردازش بهبود یافته و قابلیت‌های کنترل سروو پیشرفته را به معماری سری 15 آورد.

ماشین‌هایی که از کنترلرهای سری 15-B استفاده می‌کردند، مشخصاً پیچیده بودند: مراکز ماشین‌کاری بزرگ با 5 محور یا بیشتر، سیستم‌های چند پالت و ماشین‌های سنگ‌زنی دقیق که در آن‌ها عملکرد سروو مستقیماً کیفیت قطعه را تعیین می‌کرد.

ماژول رابط سروو یک نوع برد خاص در خانواده A20B-2901 است — بردی که رابط الکتریکی و سیگنالی بین دستورات سروو دیجیتال کنترلر و واحدهای درایو فیزیکی در کابینت ماشین را فراهم می‌کند.

هنگامی که این ماژول خراب می‌شود، کنترلر نمی‌تواند به درستی با درایوهای سروو ارتباط برقرار کند و حرکت محور غیرممکن یا نامنظم می‌شود.

مشخصات کلیدی

معماری سری 15-B و نقش رابط سروو

کنترلر سری 15-B از معماری برد توزیع شده استفاده می‌کرد. برد CPU اصلی اجرای برنامه و درون‌یابی را مدیریت می‌کرد. بردهای کنترل محور حلقه‌های سروو را برای گروه‌های محور مدیریت می‌کردند. ماژول رابط سروو — A20B-2901-0360 — سخت‌افزار رابط خاص بین الکترونیک کنترل سروو کنترلر و اتصالات درایو فیزیکی را فراهم می‌کرد.

در معماری کنترل سروو FANUC، حلقه موقعیت در کنترلر اجرا می‌شود.

کنترلر محاسبه می‌کند که هر محور باید کجا باشد، آن را با جایی که هست (از بازخورد انکودر) مقایسه می‌کند و دستور سرعت را تولید می‌کند. این دستور سرعت از طریق ماژول رابط سروو به عنوان یک سیگنال الکتریکی به واحد درایو منتقل می‌شود.

واحد درایو دستور سرعت را به جریان موتور تبدیل می‌کند.

بازخورد انکودر از طریق همان ماژول رابط به کنترلر باز می‌گردد.

بنابراین وظیفه ماژول رابط سروو هم خروجی و هم ورودی است. خروجی: سیگنال رابط درایو را از دستور سرعت دیجیتال کنترلر تولید می‌کند.

ورودی: بازخورد انکودر را دریافت کرده و آن را برای مدارهای اندازه‌گیری موقعیت کنترلر آماده می‌کند. هر دو مسیر باید به درستی برای کنترل دقیق سروو کار کنند.

سری 15-B در زمینه

سری 15-B موقعیت متمایزی در بازار CNC قدیمی دارد. این سخت‌افزار واقعاً توانمند بود — الگوریتم‌های کنترل سروو در سری 15 برای دوران خود پیچیده بودند و از ماشین‌کاری با سرعت بالا و دقت بالا که کنترلرهای کوچکتر قادر به رقابت با آن نبودند، پشتیبانی می‌کردند.

ماشین‌های مجهز به کنترلرهای سری 15-B معمولاً تجهیزات تولیدی با ارزش بالا بودند: مراکز ماشین‌کاری چند محوره، ماشین‌های سنگ‌زنی دقیق و سلول‌های تولید انعطاف‌پذیر پیچیده چند پالت.

بسیاری از این ماشین‌ها هنوز در حال سرویس‌دهی هستند.

سرمایه‌گذاری در یک ماشین مجهز به سری 15-B قابل توجه بود و قابلیت مکانیکی ماشین اغلب فراتر از آنچه کنترل الکترونیکی می‌تواند ارائه دهد، بود — ماشین به سادگی با یک کنترلر 15-B سالم بهتر از یک جایگزین قدیمی‌تر کار می‌کند.

بنابراین، نگهداری کنترلر سری 15-B برای بسیاری از صاحبان ماشین یک انتخاب عملی و از نظر اقتصادی منطقی است.

A20B-2901-0360، به عنوان رابط سروو برای این پلتفرم، یکی از اجزایی است که این نگهداری را ممکن می‌سازد.

در دسترس بودن آن در زنجیره تامین پس از فروش، ماشین‌های سری 15-B را عملیاتی نگه می‌دارد.

ملاحظات تشخیص و تعویض

هنگامی که A20B-2901-0360 دچار نقص می‌شود، کنترلر سری 15-B توانایی خود را برای برقراری ارتباط صحیح با درایوهای سروو از دست می‌دهد.

بسته به اینکه کدام مدار در ماژول خراب می‌شود، علائم از دست دادن کامل حرکت محور (درایوها دستورات سرعت را دریافت نمی‌کنند) تا خطاهای دنباله‌روی سروو (بازخورد به درستی پردازش نمی‌شود و خطاهای موقعیت انباشته می‌شوند) متغیر است. در برخی موارد، نقص متناوب است — ماژول تحت برخی شرایط کار می‌کند و تحت شرایط دیگر خراب می‌شود و رفتار نامنظم محور را ایجاد می‌کند.

قبل از تعویض ماژول، تأیید کنید که کانکتورهای مرتبط با ماژول تمیز و کاملاً جا خورده‌اند.

نقص ماژول رابط سروو اغلب به دلیل کانکتوری که نیمه جا خورده یا دارای اتصالات اکسید شده است، اشتباه تشخیص داده می‌شود.

جا زدن مجدد کانکتور بسیاری از نقص‌های ظاهری برد را بدون نیاز به تعویض برد برطرف می‌کند.

اگر کانکتور تأیید شد که سالم است و نقص ادامه دارد، تعویض برد پاسخ صحیح است.

پس از تعویض، قبل از بازگرداندن ماشین به تولید، عملکرد سروو محور — دقت موقعیت‌یابی، پایداری سرعت تحت بار برش، و پردازش بازخورد انکودر — را تأیید کنید تا مشخص شود که در محدوده مشخصات قرار دارد.

سوالات متداول

س1: کنترلر سری 15-B همزمان آلارم خطای دنباله‌روی سروو را در تمام محورها نشان می‌دهد. درایوها و موتورها آسیب دیده به نظر نمی‌رسند. آیا این می‌تواند A20B-2901-0360 باشد؟

خطاهای دنباله‌روی سروو همزمان در تمام محورها با درایوها و موتورهای تأیید شده سالم، با نقص ماژول رابط سروو در مدارهای رابط مشترک سازگار است.

مسیر مشترک برای تمام دستورات محور از ماژول رابط سروو عبور می‌کند.

اگر مدارهای مشترک ماژول خراب شده باشند — منبع تغذیه برد، رابط گذرگاه مشترک — تمام محورها به طور همزمان تحت تأثیر قرار می‌گیرند.

ابتدا جا زدن کانکتور را تأیید کنید، سپس در صورت ادامه نقص به تعویض برد ادامه دهید.

س2: فقط یک محور خطای دنباله‌روی را نشان می‌دهد در حالی که بقیه عادی هستند. درایو و موتور آن محور تست خوبی دارند. آیا این ماژول رابط سروو است؟

نقص تک محوره با درایو و موتور سالم تأیید شده، بین مدارهای تک کاناله ماژول رابط سروو و کابل بازخورد انکودر برای آن محور خاص مبهم است. ماژول دارای مدارهای مجزا برای هر مسیر بازخورد است.

اما نقص کابل انکودر شایع‌تر از نقص تک کاناله برد است.

قبل از نتیجه‌گیری مبنی بر نقص تک کاناله برد، کانکتور بازخورد انکودر محور آسیب دیده را بررسی و مجدداً جا بزنید.

س3: ماشین در حالت خودکار کار می‌کند اما پرداخت سطح کمی بدتر از قبل تولید می‌کند. هیچ آلارمی تولید نمی‌شود. آیا ماژول رابط سروو می‌تواند در این امر نقش داشته باشد؟

پرداخت سطح تخریب شده بدون آلارم، در ماشینی که در غیر این صورت به طور عادی کار می‌کند، نشان‌دهنده تغییر ظریف در عملکرد سروو است.

یک ماژول رابط سروو که به آرامی در حال خراب شدن است می‌تواند مقادیر کمی نویز یا اعوجاج سیگنال را وارد مسیر بازخورد کند و باعث ناپایداری سرعت جزئی شود که قبل از ایجاد آلارم‌های موقعیت صریح، به صورت تخریب پرداخت سطح ظاهر می‌شود.

داده‌های تشخیص سروو — ریپل سرعت محور، الگوهای مصرف جریان در حین برش — را با خطوط پایه تاریخی مقایسه کنید.

تخریب در این مقادیر در کنار مسائل پرداخت سطح، برد را به عنوان یک عامل مؤثر تأیید می‌کند.

س4: سازنده اعلام کرده است که A20B-2901-0360 از رده خارج شده است. آیا پشتیبانی بلندمدت برای ماشین‌های سری 15-B هنوز عملی است؟

پشتیبانی بلندمدت برای ماشین‌های سری 15-B از طریق زنجیره تامین پس از فروش عملی است.

بردهای مازاد تست شده از ماشین‌های از رده خارج شده، بردهای بازسازی شده حرفه‌ای با تعویض قطعات و تست عملکردی، و خدمات تعمیر در سطح قطعه همگی به این عرضه کمک می‌کنند.

پایگاه نصب شده سری 15-B به اندازه کافی بزرگ است که این زنجیره تامین را برای سال‌های آینده حفظ کند.

برنامه‌ریزی موجودی نگهداری — داشتن یک ماژول یدکی تست شده قبل از خرابی واحد نصب شده — مؤثرترین رویکرد برای پشتیبانی بلندمدت سری 15-B است.

س5: پس از تعویض A20B-2901-0360، آیا پارامترهای سروو باید دوباره بارگذاری شوند؟

پارامترهای سروو — بهره حلقه سرعت، بهره حلقه موقعیت، و پارامترهای پیش‌خور برای هر محور — در حافظه غیر فرار کنترلر (SRAM یا FROM) ذخیره می‌شوند، نه در خود ماژول رابط سروو.

تعویض ماژول بر پارامترهای ذخیره شده تأثیر نمی‌گذارد. با این حال، تأیید کامل تنظیم سروو پس از تعویض توصیه می‌شود تا تأیید شود که ماژول جدید عملکرد سروو معادل ماژول اصلی را تولید می‌کند.

رفتار واقعی سروو را با مشخصات عملکرد محور مستند شده ماشین مقایسه کنید.
