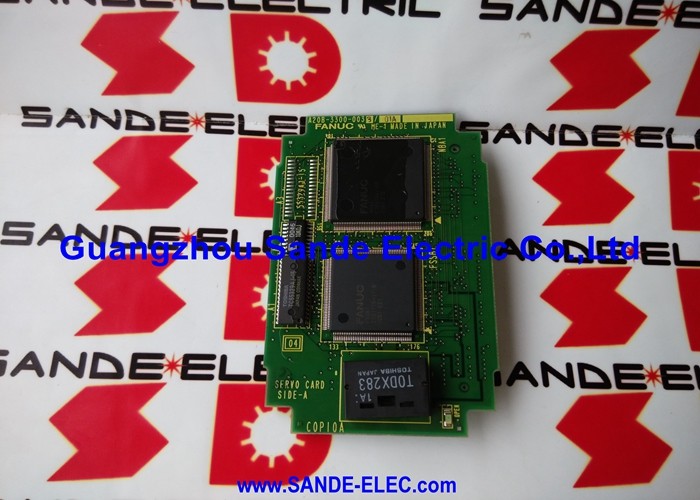

ماژول FANUC A20B-2901-0340 A20B29010340 A2OB-29O1-O34O

A20B-2901-0340 FANUC ماژول کنترل رابط سرو نوع A ✓ هیئت مدیره / رابط اتوبوس نوع A / سیستم های محرک سرو CNC

رابط سرو نوع A چیست؟

در تاریخچه ارتباطات سرو FANUC، رابط نوع A نمایانگر پروتکل سرویس اتوبوس سریالی است که در نسل های CNC استفاده می شود که قبل از FSSB (Fibre Servo Serial Bus) است.در صورتی که FSSB از فیبر نوری برای ارتباطات سرو کاملا ضد سر و صدا استفاده می کند، رابط نوع A از کابل های سریال اختصاصی بین CNC و تقویت کننده های servo drive استفاده می کند.

A20B-2901-0340 هیئت مدیره پلاگین است که این رابط نوع A را در CNC اجرا می کند.آن را در صفحه اصلی CNC یا در یک محل ماژول تعریف شده قرار می دهد و اتصال اتوبوس نوع A فیزیکی و منطقی بین پردازنده سرو Interpolation CNC و servo drives متصل را فراهم می کند.

اطلاعات کلیدی محصول

بوردهای دخترانه ️ لایه رابط

A20B-2901-0340 یک صفحه دختر است: یک PCB ثانویه که به یک سوکت اختصاصی در صفحه اصلی CNC یا صفحه میزبان متصل می شود.آن را به جای صفحه اصلی اضافه کردن یک عملکرد رابط خاص به آن.

در معماری سرو نوع A:

صفحه اصلی CNCدر هر چرخه سرو، سروپولاسیون انجام می شود و افزایش های فرمان موقعیت را برای هر محور محاسبه می کند.

هیئت مدیره A20B-2901-0340این دستورات موقعیت را به جریان داده های سریالی نوع A ترجمه می کند و آنها را به درایو های سرو منتقل می کند.آن را دریافت داده های بازخورد رمزگشایی بازگشت از درایو و آن را به محاسبه سرو صفحه اصلی می گذرد.

درایو های سرو نوع A(مانند A06B-6058 و A06B-6079-H204 سری) دریافت دستورات و بازخورد بر روی همان کابل های سریال نوع A.

هنگامی که A20B-2901-0340 شکست می خورد، CNC ارتباط با servo drives را از دست می دهد

سناریوهای کاربرد

شکست در ارتباط سرو نوع A:یک CNC FANUC آلارم های سرو را در تمام محورهای رابط نوع A به طور همزمان تولید می کند، بدون هیچ خطای محور فردی.هیئت مدیره A20B-2901-0340 به عنوان خطای شناسایی شده استتعويض ارتباط سرو رو برپا ميکنه

تعویض برنامه ریزی شده ماژول:یک مرکز نگهداری سیستم های قدیمی FANUC CNC با رابط سرو نوع A، A20B-2901-0340 را در طول دوره تعمیرات برنامه ریزی شده، قبل از خرابی احتمالی مربوط به سن، به طور فعال جایگزین می کند.

سوالات عمومی

سوال 1: کدام سیستم های CNC از ماژول سرو A20B-2901-0340 نوع A استفاده می کنند؟

رابط سرو نوع A در نسل های CNC FANUC که قبل از دوره FSSB استفاده می شود، از جمله انواع مختلف سری 0، سری 16، سری 18 مدل A / B / C استفاده می شود.و سایر وسایل مجهز به سرو درایو های نوع A. مدل های خاص CNC که با A20B-2901-0340 سازگار هستند بستگی به این دارد که این برد دختر طراحی شده است تا متناسب باشد. از لیست قطعات یدکی CNC تأیید کنید.

س2: آیا A20B-2901-0340 می تواند با FSSB servo drives استفاده شود؟

نه. پروتکل اتوبوس سریالی نوع A با FSSB (Fanuc Servo Serial Bus، فیبر نوری) ناسازگار است.درایوهای FSSB نیاز به یک کارت سرو FSSB دارند (مانند A20B-3300-0033 که در جای دیگر این سری توصیف شده است). A20B-2901-0340 فقط به درایوهای رابط نوع A خدمت می کند. نصب یک ماژول سرو نوع A در یک سیستم با درایوهای FSSB ارتباط سرو را ایجاد نمی کند.

سوال 3: آیا تعویض A20B-2901-0340 نیاز به تنظیم پارامتر سرو دارد؟

پارامترهای محور سرو (موتور ID، نوع انکودر، مقادیر افزایش، محدودیت های جریان) در حافظه پارامتر اصلی CNC ذخیره می شوند نه در صفحه دختر رابط سرو.تعویض A20B-2901-0340 بر پارامترهای ذخیره شده سرو تأثیر نمی گذارد.پس از نصب قطعات جایگزین، CNC ارتباطات سرو نوع A را دوباره ایجاد می کند و پارامترهای موجود را اعمال می کند.

سوال 4: الزامات کابل رابط نوع A برای این ماژول چیست؟

The Type A servo interface uses dedicated serial cables — typically FANUC-specified shielded cables running from the servo module's output connector on the CNC to each connected servo amplifier's servo interface input. راه اندازی کابل، محافظ و یکپارچگی کانکتور همه بر قابلیت اطمینان ارتباطات نوع A تاثیر می گذارند.بررسی کابل ها و کانکتورهای نوع A به عنوان بخشی از فرآیند تشخیص خطای قبل از نتیجه گیری که صفحه شکست خورده است.
