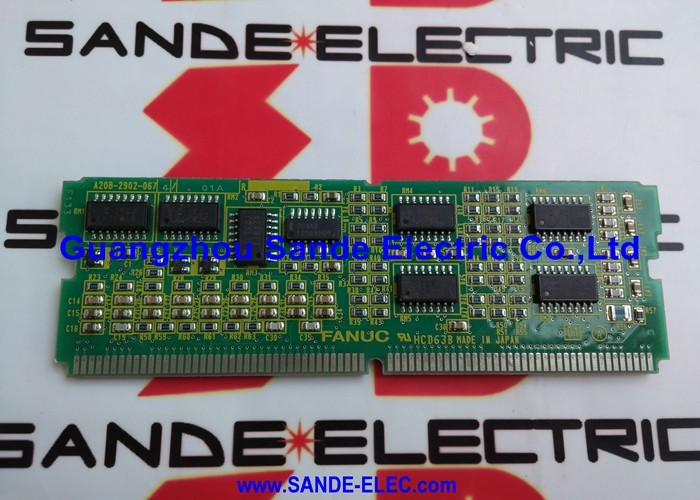

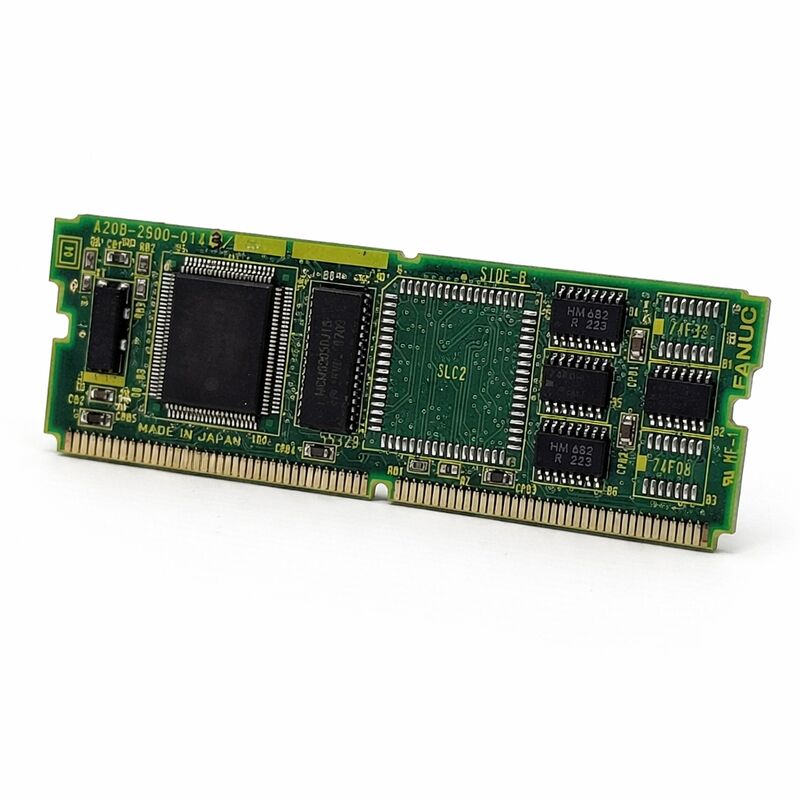

ماژول کنترلی FANUC SYSTEM SPINDLE A20B-2900-0901 A20B29000901 A2OB-29OO-O9O1

FANUC A20B-2900-0901. ماژول کنترل سیستم با اسپندل سریال

شماره بخش:A20B-2900-0901

تولید کننده:شرکت FANUC (ژاپون)

نوع محصول:ماژول کنترل سیستم (SCM)

مجموعه تخته:A20B-2900

سیستم های سازگار:FANUC سری 18 / 21 و سازگار

مرور کلی

A20B-2900-0901 یک SCM سیستم کنترل ماژول با رابط اسپندل سریال برای کنترل کننده های CNC سری 18 و سری 21 FANUC است.این یک پلاگین پردیس است که بر روی صفحه اصلی CPU کنترل کننده نصب می شود.

عملکرد آن این است که باعث شود مادربرد برنامه نردبان SCM را اجرا کند و رابط ارتباطی اسپندل سریالی را فراهم کند که CNC را به تقویت کننده اسپندل و موتور متصل می کند.

بدون این ماژول، کنترل کننده های سری 18 و 21 که برای آن تنظیم شده اند نمی توانند برنامه نردبان کنترل ماشین خود را اجرا کنند.

نردبان SCM پل بین حالت داخلی CNC و دنیای فیزیکی ماشین است ‬ این سیگنال های ورودی را از ماشین می خواند و سیگنال های خروجی را به سولنایدها، رله ها، پمپ های خنک کننده،ابزار عوض کننده، و هر عملکرد ماشین دیگری که یک محور سرو نیست.

A20B-2900-0901 قابلیت پردازش را برای این نردبان فراهم می کند که به عنوان یک صفحه دختر SMD فشرده بر روی CPU اصلی نصب شده است.

رابط اسپیندل سریال روی این ماژول چیزی است که به CNC اجازه می دهد با یک تقویت کننده اسپیندل سریال ارتباط برقرار کند.

سیستم اسپندل سریال FANUC دستورات سرعت، دستورات جهت را منتقل می کند،و سیگنال های کنترل را از طریق یک پیوند سریالی اختصاصی با سرعت بالا بین CNC و تقویت کننده استفاده کنید.

این ماژول پایان CNC از این پیوند سریال را برای سیستم های سری 18 و 21 فراهم می کند.

مشخصات کلیدی

نردبان SCM کنترل تسلسل ماشین

The SCM (Sequence Control Module) ladder in FANUC Series 18/21 systems is the programmable machine controller engine — equivalent in function to what FANUC calls the PMC (Programmable Machine Controller) on other platforms.

این برنامه نردبان را اجرا می کند که سازنده ماشین آلات هنگام پیکربندی ماشین نوشته است.

هر بار که اپراتور دکمه ای را روی صفحه اپراتور فشار می دهد، نردبان SCM پاسخ می دهد.

هر M-code که برنامه NC صادر می کند، M03 برای Spindle CW، M06 برای تغییر ابزار، M08 برای مایع خنک کننده در از طریق نردبان SCM عبور می کند قبل از تبدیل شدن به یک عمل ماشین.

نردبان خروجی M-code CNC، ورودی های سنسور ماشین و حالت زمان بندی ماشین را می خواند و سپس خروجی های مناسب را هدایت می کند.

A20B-2900-0901 قابلیت پردازش نردبان SCM را در صفحه اصلی سری 18/21 فراهم می کند. این سخت افزاری است که نردبان روی آن اجرا می شود.

خود برنامه نردبان در حافظه FROM ذخیره شده است. یک ماژول جداگانه. این برد دستورالعمل های ذخیره شده را اجرا می کند.

رابط سریال اسپندل ️ ارتباطات دیجیتال اسپندل

FANUC رابط اسپینل سریال را برای جایگزینی روش فرمان آنالوگ قبلی معرفی کرد. کنترل اسپینل آنالوگ از یک سیگنال ولتاژ استفاده می کرد که به طور معمول ± 10V برای سرعت اسپینل استفاده می شد.

ولتاژ باید به طور دقیق تولید شود، به طور دقیق منتقل شود، و به درستی دریافت شود تا کنترل سرعت دقیق باشد.و پیر شدن قطعات همگی کیفیت فرمان آنالوگ را تحت تاثیر قرار دادند.

ارتباطات سریال اسپیندل این مسیر آنالوگ را با یک پیوند سریال دیجیتال جایگزین می کند.

CNC سرعت مطلوب پیچ را به صورت عددی محاسبه می کند و آن را به تقویت کننده پیچ به عنوان یک بسته داده دیجیتال ارسال می کند.

تقویت کننده مقدار دقیق دیجیتال را دریافت می کند و آن را اجرا می کند. ارتباطات در برابر سر و صدا و تخریب که بر سیگنال های آنالوگ تأثیر می گذارد، مصون است.

A20B-2900-0901 رابط پیچ سریال CNC را برای کنترل کننده های سری 18/21 فراهم می کند.

این جریان داده سریالی را تولید می کند که تقویت کننده اسپندل دریافت و تفسیر می کند.

سرعت، جهت، جهت هدف و حالت همه در اين پيوندهاي سريال حرکت ميکنن

سری 18 در مقابل سری 21 استفاده

A20B-2900-0901 به عنوان ماژول SCM برای هر دو کنترل کننده CNC سری 18 و سری 21 مستند شده است.

نقش آن در هر دو یکسان است: ارائه اجرای نردبان SCM و ارتباطات اسپندل سریال در صفحه اصلی CPU.

ماژول همراه A20B-2900-0900 همزمان رابط های سریال و آنالوگ را فراهم می کند.

-0901 فقط اسپینل سریال را فراهم می کند. در ماشین هایی که دارای تقویت کننده های اسپینل سریال هستند و نیازی به خروجی آنالوگ ندارند، -0901 انتخاب مناسب است.

در سیستمهایی که نیاز به قابلیت های سریال و آنالوگ به طور همزمان دارند، -0900 به جای آن مورد نیاز است.

سوالات عمومی

Q1: اسپندل ماشین کار می کند اما کد های M اجرا نمی شود. CNC هیچ آلارم SCM / PMC را نشان نمی دهد. آیا A20B-2900-0901 می تواند اشتباه باشد؟

اگر کد های M نتوانند پاسخ ماشین را تولید کنند در حالی که اسپندل (سری) و محورها به طور معمول کار می کنند، ممکن است نردبان SCM اجرا نشود.

صفحه وضعیت SCM / PMC CNC را برای وضعیت اجرای نردبان بررسی کنید. اگر نردبان متوقف شده یا بارگذاری نشده باشد، این یک مشکل پیکربندی نرم افزار است.

اگر نردبان گزارش می دهد که در حال اجرا است اما خروجی ها پاسخ نمی دهند، مدار های محرک خروجی هیئت مدیره ممکن است دچار مشکل شده باشند.

برای پیدا کردن آسیب های قابل مشاهده، صفحه را بررسی کنید و در صورت وجود، LED تشخیصی صفحه را بررسی کنید.

سوال2: تفاوت بین A20B-2900-0901 و A20B-2900-0900 چیست؟

-0901 فقط یک رابط اسپندل سریالی را فراهم می کند. -0900 هم رابط اسپندل سریالی و هم آنالوگ را فراهم می کند. اگر تقویت کننده اسپندل ماشین نوع سریالی (FANUC αi یا مشابه) باشد ،-0901 کافی است.

اگر دستگاه نیاز به خروجی ولتاژ آنالوگ برای اسپندل به طور همزمان داشته باشد، برخی از پیکربندی ها از تنظیمات دو اسپندل با انواع تقویت کننده های مخلوط استفاده می کنند، -0900 مورد نیاز است.

قبل از خريد جايگزين، نوع تقویت کننده اسپندل رو تاييد کنيد.

Q3: پس از تعویض این ماژول، نردبان SCM بارگذاری شد اما جهت گیری پیچ کار نمی کند. حرکت محور طبیعی است. چه چیزی باید بررسی شود؟

جهت گیری اسپندل نیاز به هماهنگی ارتباط سریال اسپندل و پارامترهای خاص نردبان SCM دارد.

پس از تعویض ماژول، تأیید کنید که تمام پارامترهای اسپینل سرعت جهت گیری، تعیین سنسور موقعیت و تعیین کد M برای جهت گیری از نسخه پشتیبان بازیابی شده است.

اگر پارامترها درست باشند، اتصال اسپینل سریال بین این صفحه و تقویت کننده اسپینل باید تایید شود: کابل اسپینل سریال را در هر دو سر بررسی کنید.

سوال ۴: ماژول برای بازرسی برداشته شد و دوباره نصب شد. سی ان سی اکنون یک آژیر سریال را نشان می دهد. چه اتفاقی افتاد؟

یک آژیر سریال بلافاصله پس از قرار دادن مجدد معمولاً یک مشکل در مورد صندلی کانکتور است. ممکن است تماس های کانکتور لبه ماژول پس از قرار دادن مجدد به طور کامل فعال نباشد.

برق رو خاموش کن، ماژول رو بردار کن کنتاکت های کنتاکتور رو برای آسیب یا آلودگی چک کن، محکم دوباره بستن و دوباره روشن کن

اگر هشدار با اتصال خوب تایید شده ادامه یابد، مدار پیچ سریال ماژول یا مدار دریافت تقویت کننده باید مورد بررسی قرار گیرد.

Q5: آیا می توان برنامه نردبان SCM را قبل از تعویض این ماژول پشتیبان گرفت؟

آره، نردبان SCM/PMC توي حافظه FROM کنترل شده نه توي اين ماژول

محتویات FROM از جمله برنامه نردبان می توانند با استفاده از عملکرد پشتیبان صفحه نمایش بوت کنترل کننده به یک کارت حافظه پشتیبان گیری شوند.

تعویض A20B-2900-0901 بر محتوای FROM تاثیر نمی گذارد.

نردبانی که قبل از تعویض وجود داشت بعد از تعویض همچنان در دسترس است.

هیچ پشتیبان گیری نردبان به طور خاص برای این مبادله ماژول مورد نیاز نیست، اما پشتیبان گیری کامل داده ها قبل از هر کار نگهداری همیشه توصیه می شود.
