| محل منبع | ژاپن |
| نام تجاری | FANUC |
| گواهی | CE ROHS |
| شماره مدل | A16B-1010-0240 |
شماره بخش:A16B-1010-0240
تولید کننده:شرکت FANUC (ژاپون)
نوع محصول:PCB اصلی (بورد اصلی CPU)
مجموعه تخته:A16B-1010
سیستم های سازگار:سیستم FANUC 10، 11، 12؛ F0-Mate CNC
کنترل محور:2 محور (با اکشن اضافی اختیاری)

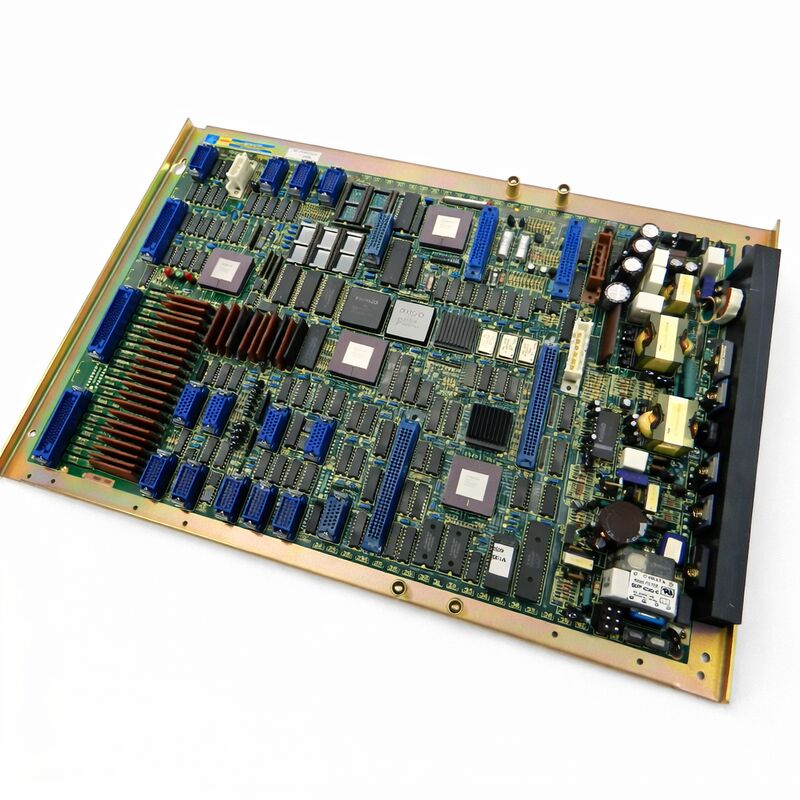

A16B-1010-0240 صفحه اصلی PCB صفحه اصلی CPU برای سیستم CNC F0-Mate FANUC و سیستم های کنترل سیستم 10 ، 11 و 12 مربوطه است.
این اولین نسل صفحه اصلی دیجیتال سری Mate است: هوش مرکزی یک کمپکت،واحد CNC مستقل طراحی شده برای پایان پایین بازار دستگاه ابزار که در آن هزینه و سادگی در کنار عملکرد دیجیتال قابل اعتماد اهمیت دارد.
نام F0-Mate این را به عنوان یک سیستم CNC دیجیتال کامل شناسایی می کند.
بر خلاف کنترل کننده های بزرگتر 0-A و سری 0-C بعدی که از یک معماری مبتنی بر قفسه با تخته های عملکرد جداگانه استفاده می کردند،F0-Mate عملکردهای اساسی CNC را روی یک صفحه اصلی متمرکز می کند.
این صفحه شامل CPU اصلی، رابط سرو برای کنترل دیجیتال دو محور، بخش I / O برای اتصالات ماشین، یک واحد تغذیه داخلی،و پشتیبانی از سیستم ذخیره سازی کیست PC استفاده شده در این کنترل کننده ها به جای واحد نردبان PMC-L که در ماشین های بزرگتر سری 0 یافت می شود.
صفحه نمایش یک صفحه نمایش گرافیکی تک رنگ است که برای کاربردهای ماشین آلات طراحی شده است.
این کاربردهای کاربردی به طور معمول مراکز کوچک چرخش و مراکز تراکم دار ماشینکاری بودند که در آن تعداد محورها کم بود، پیچیدگی برنامه متوسط بود.و اولویت عملکرد قابل اعتماد CNC دیجیتال در یک قیمت قابل دسترس بودF0-Mate اين کار رو انجام داد
این یک CNC دیجیتال کامل و کاربردی در یک بسته فشرده بود.
بسیاری از این سیستم ها امروزه در همان ماشین هایی که برای آنها طراحی شده بودند، در خدمت هستند.
| پارامتر | ارزش |
|---|---|
| شماره بخش | A16B-1010-0240 |
| تولید کننده | شرکت FANUC |
| نوع محصول | PCB اصلی (بورد اصلی CPU) |
| مجموعه تخته ها | A16B-1010 |
| سیستم های سازگار | سیستم FANUC 10, 11, 12؛ F0-Mate CNC |
| کنترل محور | 2 محور استاندارد (توسیع محور اضافی در دسترس است) |
| ذخیره سازی | کاست PC (به جای PMC-L) |
| نمايش | گرافیک تک رنگ پایه |
| منبع برق | ساخته شده در کشتی |
| منشاء | ژاپن |
| دمای کار | 0 55°C |
| دمای ذخیره سازی | -20 ️ 60°C |
| رطوبت | 75٪ RH حداکثر (غیر فشرده سازی) |
| شرایط موجود | جدید (فاضل) / بازسازی شده / تعمیر شده |
سیستم عامل CNC سری 0 FANUC یکی از موفق ترین خطوط تجاری CNC در دوران خود بود. کنترل کننده های کامل 0-A، 0-B،0-C ️ مراکز ماشینکاری و مراکز چرخش در سراسر صنعت تولیدی جهانی.
انواع Mate پاسخ FANUC به یک بخش مهم بازار بود:سازندگان ماشین آلات که نیاز به یک CNC دیجیتال FANUC واقعی اما یافت کامل 0-سری بیش از حد گران یا بیش از حد بزرگ برای طرح های ماشین کوچک خود را.
F0-Mate هسته ی تجربه ی سری 0 را فراهم می کردعملکرد استاندارد G-code در یک شکل و با قیمت مناسب برای ماشین های کوچکتر.
منبع برق داخلی این برد نیاز به یک ماژول PSU جداگانه را از بین می برد. I / O ساخته شده نیاز به صفحه I / O جداگانه برای اتصال اساسی ماشین را از بین می برد.
کنترل دو محور استاندارد بود، با گزینه ای برای اضافه کردن یک محور سوم از طریق 1810-0010 add-on board زمانی که ماشین به آن نیاز داشت.
ذخیره سازی کیست های رایانه شخصی یکی از ویژگی های تعیین کننده این نسل بود. برنامه های جزئی در نوار های کیست ذخیره می شدند که می توانستند به کنترلر بارگذاری شوند.
این تکنولوژی ذخیره سازی پذیرفته شده برای این کلاس ماشین بود.
هر عملکرد CNC F0-Mate از طریق این صفحه اصلی عبور می کند. هنگامی که اپراتور ماشین یک دستور را در صفحه کلید MDI وارد می کند، صفحه اصلی آن را پردازش می کند.وقتی CNC یک مسیر برش را وارد می کند، صفحه اصلی موقعیت محور را محاسبه می کند.
وقتی منطق PMC ورودی ماشین را می خواند و خروجی ماشین را هدایت می کند، این تراکنش های I/O از بخش I/O روی این صفحه عبور می کنند.
وقتی صفحه نمایش محتوای برنامه یا موقعیت محور را نشان می دهد، تولید گرافیک روی این صفحه اتفاق می افتد.
این تمرکز عملکردها به این معنی است که یک صفحه اصلی شکست خورده ماشین را به طور کامل متوقف می کند.
هیچ عملیاتی جزئی در صورت شکست صفحه اصلی امکان پذیر نیست. هیچ صفحه دیگری هیچ یک از وظایف آن را انجام نمی دهد.
دستگاه خاموشه تا وقتي که تخته تعمير يا تعويض بشه
روش تشخيصي براي يک F0-Mate با مشکوک به خطا در تخته ي اصلي با حذف علل ساده تر شروع ميشه
یک خطای منبع برق در داخل صفحه نمایش باعث نمایش تاریک و عدم پاسخ دستگاه می شود اما این نیز می تواند یک مشکل برق خارجی باشد.
یک خطا در CPU معمولاً یک آژیر را در زمان روشن شدن تولید می کند که کنترل کننده نمی تواند آن را پاک کند.
یک خطای رابط سرو آلارم سرو را در هنگام راه اندازی بدون علت مکانیکی تولید می کند.
خواندن کد هشدار اگر یکی نمایش داده شود اولین مرحله تشخیصی است.
A16B-1010-0240 یک محصول قدیمی است. FANUC مدت هاست که تولید اصلی را متوقف کرده است.
اما دستگاه هایی که از آن استفاده می کنند، اغلب هنوز تولید می کنند.
یک مرکز چرخش کوچک با کنترل F0-Mate که به خوبی نگهداری می شود می تواند برای دهه ها با اطمینان کار کنددر صورتی که دستگاه های الکترونیکی نگهداری شوند..
نگه داشتن دستگاه با این کنترل کننده به معنای حفظ دسترسی به تخته های جایگزین است.
زنجیره تامین بازارهای بعدی تخت های مازاد آزمایش شده، تخت های اصلی تعمیر شده و خدمات مبادله ارائه شده توسط متخصصان خدمات CNC از این ماشین ها پشتیبانی می کند.
یک سرویس تعمیر در سطح هیئت مدیره اغلب می تواند یک A16B-1010-0240 شکست خورده را با هزینه ای بسیار پایین تر از قیمت یک واحد جایگزینی آزمایش شده بازسازی کند، که باعث می شود تعمیر یک گزینه اول قابل اجرا باشد وقتی زمان اجازه می دهد.
سوال1: کنترل کننده F0-Mate یک صفحه خالی نشان می دهد و به هیچ ورودی پاسخ نمی دهد. دستگاه هیچ آلارمی ندارد. علت احتمالی چیست؟
یک صفحه نمایش خالی بدون پاسخ کنترل کننده به طور معمول نشان دهنده از دست دادن منبع تغذیه داخلی صفحه اصلی یا یک مشکل فاجعه بار CPU است که مانع از اجرای توالی راه اندازی می شود.اول تایید کنید که ولتاژ تغذیه خارجی به کنترل کننده درست است.
اگر منبع برق خارجی تایید شده خوب باشد، مدارهای برق داخلی هیئت مدیره احتمالاً شکست خورده اند.
برای هر گونه فیوز های منفجر شده یا قطعات آسیب دیده قابل مشاهده را بررسی کنید. تعمیر یا تعویض هیئت مدیره گام بعدی مناسب است.
Q2: دستگاه در حال اجرا است اما صفحه نمایش فقط محتوای جزئی را نشان می دهد ️ برخی از مناطق درست هستند و برخی دیگر خراب شده اند. CNC در غیر این صورت به طور معمول کار می کند. آیا این صفحه اصلی است؟
فساد صفحه نمایش با عملکرد عادی ماشین به جای مدارهای کنترل CPU یا servo به بخش گرافیک صفحه اصلی اشاره می کند.
CPU کار می کند (ماشین در حال اجرا است) ، اما مدار تولید گرافیک دارای یک جزء تخریب شده است.
این نوع نقص اغلب در سطح قطعات توسط یک متخصص آشنا با این سری صفحه تعمیر می شود.
Q3: F0-Mate یک آژیر servo alarm مداوم در محور 1 را در هر زمان روشن شدن نشان می دهد، قبل از اینکه هر حرکتی دستور داده شود. موتور servo و کابل ها به خوبی آزمایش می شوند. چه چیزی باید در صفحه اصلی بررسی شود؟
یک آلارم سرو مداوم در زمان روشن شدن با قطعات خارجی مثبت به مدار رابط سرو در صفحه اصلی اشاره دارد.
مدار LSI یا رابط کاربری صفحه ی کاربری شروع کارش رو تموم نمی کنه.
این یک خطای سطح تخته است. قبل از این که این را به پایان برسانید، بررسی کنید که اتصال کابل رابط محور در تخته تمیز و به طور کامل نشسته است.
اگر کنتاکتور خوب تایید شود، مدار رابط سرو صفحه نیاز به توجه دارد.
Q4: یک A16B-1010-0240 جایگزین تهیه شد. قبل از نصب، چه داده هایی باید آماده شوند؟
پارامترهای کنترلر F0-Mate، پارامترهای محور، تخصیص I/O، محدودیت های تغذیه، ثابت های ماشین، در کنترلر ذخیره می شوند.
در هنگام نصب یک تخته جایگزین، این پارامترها نیاز به بازگرداندن دارند.
اگر یک نسخه پشتیبان پارامتر از کنترل کننده اصلی گرفته شده باشد (به نوار کاست، از طریق رابط RS-232، یا از طریق هر روش پشتیبان موجود) ، این نسخه پشتیبان مورد نیاز خواهد بود.
آماده پشتیبان گیری پارامتر، پشتیبان گیری برنامه قطعه، و تایید نسخه نرم افزار سیستم درست برای این ماشین قبل از شروع جایگزینی هیئت مدیره.
سوال 5: درایو کاست PC F0-Mate نیز شکست خورده است. آیا هنوز امکان کار کردن دستگاه بدون درایو کاست وجود دارد؟
برنامه های جزئی در F0-Mate به طور معمول از کاست بارگذاری می شوند یا مستقیماً در صفحه کلید MDI وارد می شوند.
اگر درایو کاست شکست خورده باشد، هنوز هم می توان برنامه ها را در صفحه کلید MDI وارد کرد. این برای برنامه های کوتاه مفید است.
برای برنامه های طولانی تر، یک رابط DNC از طریق پورت سریال RS-232 ممکن است یک گزینه باشد اگر نرم افزار کنترل کننده و پیکربندی ماشین از آن پشتیبانی کند.
برای قابلیت DNC RS-232 این نسخه کنترل کننده خاص، به راهنمای اتصال F0-Mate مراجعه کنید.
