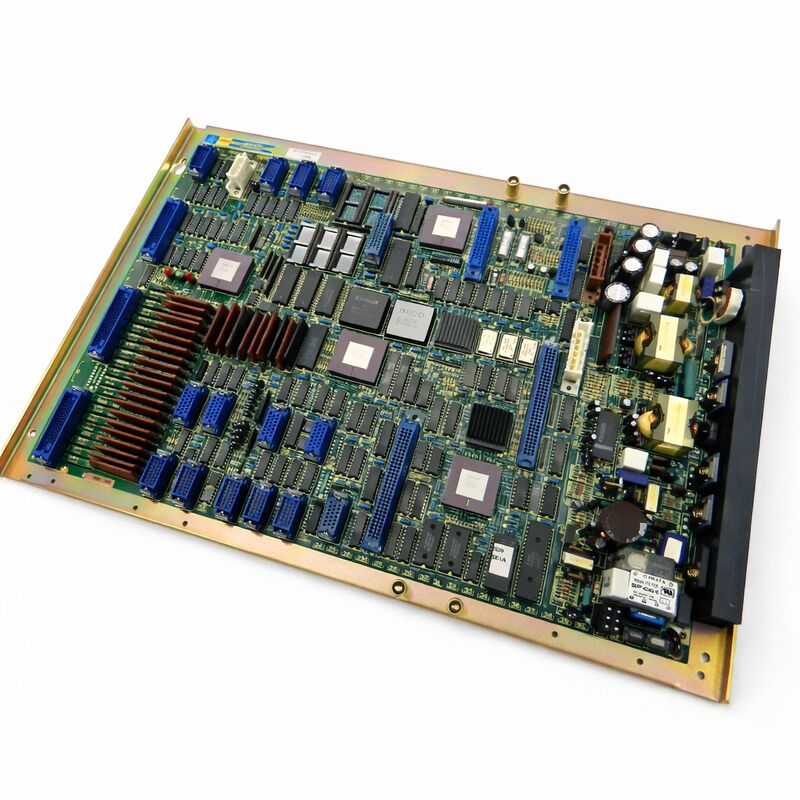

A16B-1010-0170 FANUC CNC CIRCUT BOARD A16B10100170 AI6B-IOIO-OI7O

FANUC A16B-1010-0170

شماره بخش:A16B-1010-0170

تولید کننده:شرکت FANUC (ژاپون)

نوع محصول:صفحه اصلی PCB / صفحه اصلی کنترل

نامگذاری:0TE PCB های اصلی

وضعیت:تولید توسط سازنده متوقف شد

مرور کلی

A16B-1010-0170 PCB اصلی برای سیستم کنترل CNC سری FANUC 0TE است. در معماری سری 0 FANUC ، PCB اصلی صفحه مرکزی است که تمام توابع CNC را هماهنگ می کند.

کنترل محور، فرمان پیچ، اجرای PMC، رابط اپراتور و مدیریت I / O همه از طریق یا از این برد جریان دارند. هنگامی که PCB اصلی شکست می خورد، CNC به طور کامل شکست می خورد.هیچ تخته ای در کنترل کننده وزن مشابهی ندارد.

سری A16B-1010 خانواده PCB اصلی را برای نسل CNC سری 0 FANUC پوشش می دهد.تعداد پسوند های مختلف انواع مختلفی را در خانواده سری 0 شناسایی می کنند هر کدام برای یک مدل خاص تنظیم شده اند.

-0170 نوع 0TE است. با تخته های سایر مدل ها در همان نسل قابل تعویض نیست، حتی آنهایی که از نظر فیزیکی مشابه هستند.

این صفحه توسط سازنده متوقف شده است. FANUC دیگر تولید نمی کند.

پایه نصب شده ماشین هایی که کنترل سری 0TE را اجرا می کنند تنها تقاضای موجود برای این بخش است و این تقاضا واقعی است.تجهیزات EDM، و برنامه های کاربردی دیگر که در آن سری 0TE به طور گسترده ای مستقر شده است.

مشخصات کلیدی

آنچه که PCB استاد کنترل می کند

PCB اصلی در یک سیستم CNC سری 0 مرکز سیستم است. این شامل CPU اصلی، LSI servo برای کنترل محور و منطق رابط است که به سایر تخته ها در کنترل کننده متصل می شود.هر صفحه دیگر در کابینت از طریق یا به PCB استاد ارتباط برقرار می کند.

دستورات موقعیت محور از اینجا شروع میشه

حلقه سرو در اینجا اجرا می شود. اجرای نردبان PMC در اینجا مدیریت می شود. هنگامی که اپراتور یک کلید را بر روی پانل MDI فشار می دهد، سیگنال به صفحه اصلی PCB می رسد. هنگامی که کد M دستگاه برای خنک کننده درخواست می کند،PCB اصلی آن را پردازش می کند.

دامنه نقش این برد توضیح می دهد که چرا یک نقص PCB اصلی کل دستگاه را از کار می برد ، در حالی که یک نقص در اکثر صفحات دیگر فقط بر یک عملکرد خاص تأثیر می گذارد.

در ماشین های سری 0TE که به طور معمول ماشین آلات CNC، مراکز چرخش و سیستم های EDM سیم هستند، PCB اصلی پیکربندی محور مناسب برای این انواع ماشین را مدیریت می کند.

نوع 0TE، نیازهای کاربردی و الکتریکی این برنامه کاربردی خاص را منعکس می کند.

منابع یک تخته متوقف شده

FANUC تولید A16B-1010-0170 را متوقف کرد زیرا نسل سری 0 توسط سیستم عامل های کنترل جدید جایگزین شد. تولید جدید وجود ندارد.

هر واحد در دسترس امروز یا مازاد اصلی است (نویسی که ذخیره شده است اما استفاده نشده است) یا یک واحد بازسازی شده / تعمیر شده از میدان است.

واحدهای مازاد در صورت وجود ترجیح داده می شوند.

آنها ساعت های عملیاتی را جمع آوری نکرده اند و سابقه خرابی در زمینه ندارند. واحدهای بازسازی شده و تعمیر شده جایگزین های معتبر هستند زمانی که مازاد در دسترس نیست،در صورتی که منبع تعمیر تجربه واقعی با PCB های اصلی سری 0 FANUC و تخته های آزمایش را قبل از فروش داشته باشد.

در بازار تخته های قدیمی FANUC، تقلب وجود دارد.

این تئوری نیست. تخته هایی با شماره های نادرست در برچسب ها، جمعیت های نادرست، یا تخته های شکست خورده که به عنوان واحدهای کاربردی بسته بندی می شوند، در گردش هستند.خرید از تامین کنندگان که می توانند منشاء و نتایج آزمایش را تأیید کنند.

ملاحظات نصب

تعویض PCB اصلی در یک کنترل کننده سری 0TE نیاز به بازیابی کامل داده های سیستم دارد. پارامترها، برنامه های ذخیره شده و داده های PMC باید پس از نصب برد از نسخه پشتیبان بارگیری شوند.صفحه خود را در قفسه کنترل در موقعیت تعریف شده توسط مستندات ماشین نصب.

یک مجموعه پارامتر که با پیکربندی ماشین مطابقت داشته باشد باید بارگذاری شود.

این شامل تنظیمات افزایش سرو مخصوص ماشین، محدودیت های سفر محور و اختصاص PMC I / O است. پارامترهای نادرست بارگذاری شده می توانند باعث هشدار محور فوری یا رفتار غیر ایمن شوند.

همیشه پارامترها را قبل از اجرای محورها پس از تعویض PCB اصلی با اسناد ماشین بررسی کنید.

سوالات عمومی

سوال1: کنترل کننده سری 0TE روشن می شود اما بلافاصله یک آلارم سیستم را نشان می دهد. آیا PCB اصلی اشتباه است؟

آلارم های راه اندازی در سیستم های CNC سری 0 اغلب شامل یک کد آلارم دو رقمی است. کد خاص را در راهنمای تعمیر و نگهداری سری 0 جستجو کنید.

کد های سری 900 به طور معمول به نقص های سخت افزاری مربوط به PCB اصلی یا مدارهای مرتبط با آن اشاره می کنند. کد های سایر محدوده ها ممکن است به مشکلات حافظه، سرو یا نرم افزار اشاره کنند.

کد هشدار تشخیص را قبل از فرض یک خطای PCB اصلی به طور قابل توجهی محدود می کند.

س2: آیا A16B-1010-0170 می تواند در سطح قطعات تعمیر شود؟

تعمیرات در سطح قطعات برای تکنسین های با تجربه با دسترسی به طرح های FANUC سری 0 و تجهیزات آزمایش مناسب امکان پذیر است.

حالت های شکست رایج شامل شکست مدار باتری، تخریب خازن و آسیب Servo LSI از گذران قدرت است.

دستگاه های اختصاصی FANUC LSI در این صفحه نمی توانند به طور مستقل تهیه شوند اگر LSI سرو شکست خورده باشد، جایگزینی صفحه تنها راه عملی است.

Q3: پارامترها قبل از شکست PCB اصلی پشتیبان گیری نشده بودند. آیا می توان آنها را بازیابی کرد؟

نه مستقیماً از یک هیئت مدیره شکست خورده در بیشتر موارد.اگر تخته دارای یک مشکل جزئی آن را قدرت بالا اما آلارم برخی از پارامترها ممکن است هنوز هم قابل خواندن از طریق رابط CNC قبل از جدا کردن تخته استيه تخته کاملاً مرده هيچ نتيجه اي نميده

اگر نسخه پشتیبان وجود نداشته باشد، پارامترها باید به صورت دستی از مستندات ماشین یا از سوابق سازنده ماشین وارد شوند.

سوال 4: آیا لازم است که در هنگام تعویض A16B-1010-0170 با سطح تجدید نظر هیئت مدیره مطابقت داشته باشد؟

سطوح تجدید نظر در یک شماره قطعات به طور معمول نشان دهنده تغییرات طرح PCB است که عملکرد را تحت تاثیر قرار نمی دهد.

در بیشتر موارد، هر گونه تجدید نظر از A16B-1010-0170 جایگزین معتبر برای دیگری است.

با این حال، برای ماشین هایی که دارای نسخه های نرم افزاری بسیار خاص یا تاریخچه اصلاحات هستند، قبل از نصب، سازگاری را با اسناد سرویس تأیید کنید.

Q5: دستگاه برای چندین سال بیکار بوده است. کنترل کننده برق را روشن می کند اما کار نمی کند. آیا این یک مشکل PCB اصلی است؟

دوره های طولانی بیکار باعث از دست دادن داده های SRAM باتری می شود اگر باتری پشتیبان نگهداری نشود.

یک دستگاه که پس از ذخیره سازی طولانی نمی تواند کار کند اغلب مجموعه پارامتر خود را از دست داده است نه PCB اصلی شکست خورده. ابتدا باتری پشتیبان را بررسی کنید.

اگر باتری از کار رفته و پارامترها ناپدید شده اند، از نسخه پشتیبان بازگردید یا به صورت دستی وارد کنید.

اگر پارامترها وجود داشته باشند و معتبر باشند اما دستگاه هنوز هم کار نمی کند، به تشخیص سخت افزار ادامه دهید.
