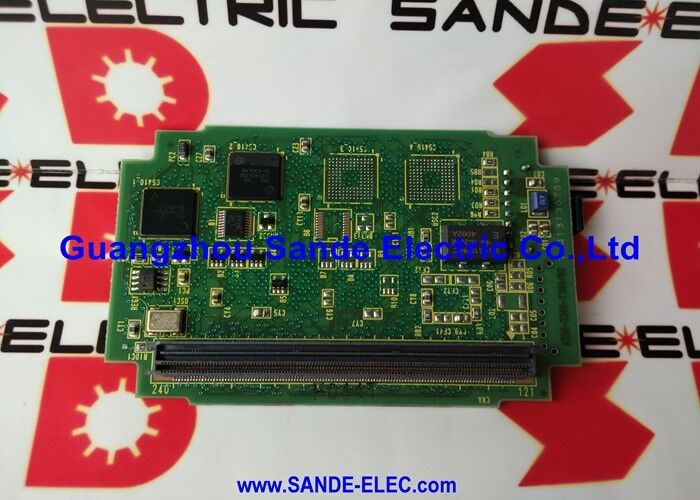

A20B-2900-0681∙ FANUC 512K SRAM Module ∙ باتری پشتیبان پارامتر و برنامه ذخیره سازی / پلاگین در ماژول حافظه CNC
SRAM در سیستم های CNC FANUC
در حالی که FROM (Flash ROM) نرم افزار سیستم CNC را ذخیره می کند و DRAM حافظه کاری CPU را فراهم می کند ، SRAM نقش سوم را انجام می دهد:این داده هایی را ذخیره می کند که نحوه رفتار CNC را در دستگاه خاص خود تعریف می کند و چه برنامه هایی در حافظه آن بارگذاری می شوند.
پارامترهای CNC:دستاوردهای محور، محدودیت های نرم افزار، سرعت تسریع / کاهش سرعت، محدودیت های سرعت پیچ، تنظیمات ارتباطی، و صدها مقدار دیگر خاص ماشین.نرم افزار CNC نمی تواند به درستی روی ماشین نصب شده کار کند.
برنامه های جزئی:برنامه های G-code که توسط اپراتور یا برنامه نویس برای تولید قطعات ایجاد شده است.
اطلاعات ابزار:تعویض طول ابزار، تعویض شعاع ابزار و داده های مدیریت عمر ابزار.
جبران کار:کار هماهنگی تنظیمات نقطه صفر برای هر برنامه تنظیمات لامپ.
تمام این داده ها در SRAM زندگی می کنند که توسط باتری لیتیوم ذخیره شده است حتی زمانی که دستگاه خاموش شده است.
مشخصات کلیدی
| پارامتر | ارزش |
|---|
| نوع حافظه | SRAM (با باتری پشتیبانی) |
| ظرفیت | ۵۱۲ کیلو بایت |
| فاکتور فرم | ماژول پلاگین SMD |
| نگه داشتن | باتری پشتیبانی شده (داده ها از خاموش شدن زنده می مانند) |
| سری | A20B-2900 |
پشتیبان باتری ️ وابستگی حیاتی
SRAM محتوای خود را از طریق برق باتری لیتیوم حفظ می کند. نقش باتری ساده اما حیاتی است: اگر شکست بخورد، تمام محتوای SRAM در زمان بعدی که قدرت ماشین حذف می شود از دست می رود.
نگهداری پیشگیرانه باتری مهم ترین روال برای سیستم های CNC مجهز به SRAM است:
- ولتاژ باتری را سالانه بررسی کنید
- قبل از افت ولتاژ به زیر آستانه مشخص شده (معمولا 3V برای یک سلول لیتیوم 3.6V) جایگزین کنید.
- همیشه قبل از تعویض باتری یک پشتیبان کامل SRAM انجام دهید
یک باتری SRAM شکست خورده باعث از دست دادن فوری نمی شود. داده ها در حالی که قدرت اصلی روشن است حفظ می شود. از دست دادن زمانی رخ می دهد که دستگاه با باتری مرده نصب شده خاموش شود.
سناریوهای کاربرد
تعویض ماژول SRAM:یک FANUC CNC خطاهای حافظه ایجاد می کند - آلارم های برابری رم یا مقادیر پارامتر خراب شده که نمی توانند با ورود مجدد اصلاح شوند. ماژول SRAM A20B-2900-0681 به عنوان معیوب شناسایی می شود.بعد از پشتیبان گیری تمام داده ها، ماژول جایگزین نصب می شود و تمام پارامترها و برنامه ها از نسخه پشتیبان بازسازی می شوند.
گسترش حافظه برنامه:ماژول SRAM موجود در یک سیستم CNC در ظرفیت است و فضای زیادی برای برنامه های اضافی وجود ندارد. A20B-2900-0681 SRAM اضافی را برای افزایش ظرفیت کتابخانه برنامه فراهم می کند.
سوالات عمومی
Q1: آیا A20B-2900-0681 می تواند جایگزین یا مکمل ماژول SRAM موجود در CNC باشد؟
ماژول های SRAM در سیستم های CNC FANUC در اسلات های تعریف شده در صفحه اصلی یا در قفس کارت CNC قرار دارند. A20B-2900-0681 در اسلات ماژول SRAM مناسب نصب می شود.اینکه آیا یک ماژول موجود را تکمیل می کند یا جایگزین می کند بستگی به پیکربندی سخت افزاری CNC دارد. برخی از پیکربندی ها از چندین ماژول SRAM برای ظرفیت گسترده پشتیبانی می کنند.از اسناد سخت افزاري سي ان سي تاييد کنيد
سوال2: اگر A20B-2900-0681 جایگزین شود، چه اتفاقی برای برنامه های ذخیره شده می افتد؟
تمام محتواهای SRAM (برنامه ها، پارامترها، آفست ها) وقتی که ماژول برداشته شود و باتری پشتیبان قطع شود از بین می رود.انجام یک نسخه پشتیبان کامل از طریق عملکرد ALL IO CNC قبل از برداشتن ماژول SRAM.
سوال 3: چگونه می توانم بررسی کنم که آیا باتری در A20B-2900-0681 نیاز به تعویض دارد؟
CNC یک آژیر هشدار باتری را نشان می دهد زمانی که ولتاژ باتری به آستانه هشدار کاهش یابد.این آلارم قبل از اینکه باتری به طور کامل از بین برود ظاهر می شود. معمولا زمان برای برنامه ریزی و انجام جایگزینی باتری در حالی که قدرت اصلی حفظ می شود، وجود دارد.هرگز ماژول را خارج نکنید و یا بعد از دریافت هشدار باتری تا زمانی که باتری جایگزین شود، CNC را خاموش نکنید.
سوال 4: آیا A20B-2900-0681 با سیستم های CNC سری 16، 18 و 21 سازگار است؟
خانواده ماژول حافظه A20B-2900 چندین نسل FANUC CNC را پشتیبانی می کند. A20B-2900-0680 مجاور برای سری 16/18/21 تأیید شده است.A20B-2900-0681 به خانواده پلتفرم مشابه ماژول همراه SRAM 512K خود خدمت می کند. قبل از سفارش از مستندات سخت افزاری خاص CNC تأیید کنید که این ماژول برای مدل نصب شده CNC مشخص شده است.
س5: SRAM از FROM در اصطلاحات حافظه CNC FANUC چگونه متفاوت است؟
FROM (Flash ROM): غیر ناپایدار ، نیازی به باتری نیست. نرم افزار سیستم CNC (فرمویر عامل) را ذخیره می کند. به ندرت نوشته می شود (فقط به روزرسانی نرم افزار). محتویات در هنگام بوت برای اجرای درام بارگذاری می شوند.
SRAM (A20B-2900-0681): ناپایدار (به پشتیبان گیری باتری برای حفظ خاموش شدن نیاز دارد). پارامترها، برنامه ها و آفست ها را ذخیره می کند. اغلب نوشته می شود (هر تغییر پارامتر، هر ویرایش برنامه).اطلاعات کار را به طور نامحدود با باتری حفظ می کند.
هر دو در ماژول های پلاگین قرار دارند؛ هر دو برای کار CNC ضروری هستند؛ هیچ کدام نمی توانند جایگزین دیگری شوند.
