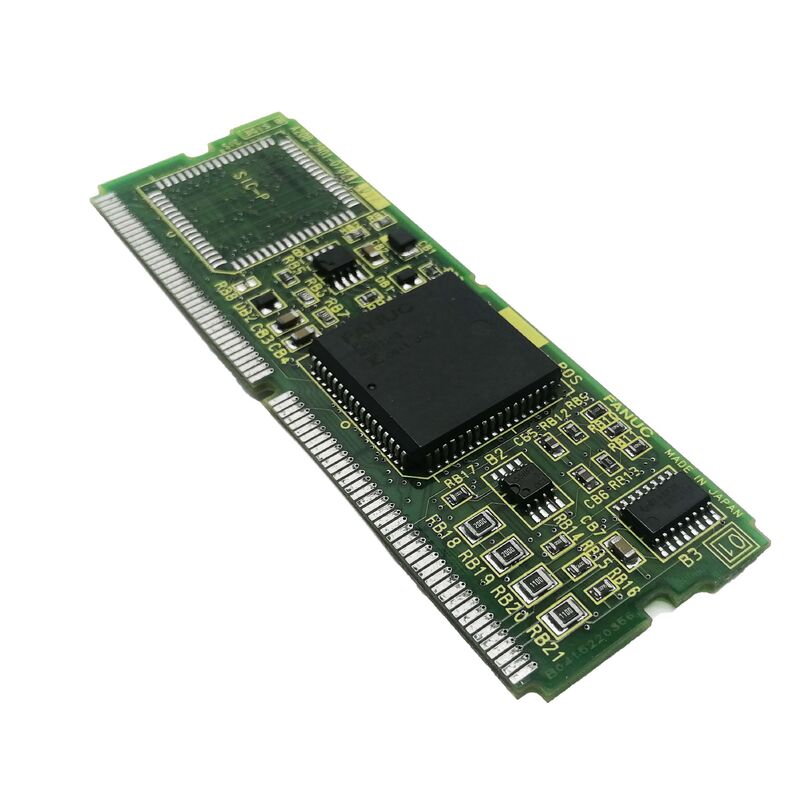

1 کامپیوتر کارکرده Fanuc A20B-2900-0672 PC Board A20B29000672 A2OB-29OO-O672

FANUC A20B-2900-0672 | ماژول اسپیندل سریال — رابط اسپیندل CNC سری A20B-2900

رابط اسپیندل سریال - کاری که این ماژول انجام می دهد

A20B-2900-0672 یک ماژول اسپیندل سریال از سری A20B-2900 FANUC است - کارت پلاگینی که پیوند ارتباطی سریال بین واحد کنترل CNC و تقویت کننده اسپیندل (SPM) را کنترل می کند. در معماری CNC FANUC، رابط دوک سریال جایگزین خروجی اسپیندل آنالوگ قبلی با پیوند سریال دیجیتال شد. ماژول اسپیندل در سمت برد کنترل CNC دستورات سرعت را از عملکرد کنترل اسپیندل CNC دریافت می کند، آنها را از طریق پیوند سریال به SPM منتقل می کند و بازخورد سرعت اسپیندل و داده های هشدار را به CNC برمی گرداند.

سری A20B-2900 ماژول های رابط اسپیندل سریال و آنالوگ را پوشش می دهد که در چندین نسل CNC FANUC استفاده می شود. پسوند -0672 این نوع خاص را در سری مشخص می کند - هر پسوند یک موقعیت سیستم CNC و پیکربندی ارتباطی تعریف شده را نشان می دهد. انواع مجاور در سری A20B-2900 نسل‌ها یا پیکربندی‌های مختلف CNC را ارائه می‌کنند و بدون تأیید موقعیت برد خاص و مدل CNC قابل تعویض نیستند.

هنگامی که A20B-2900-0672 از کار می افتد، CNC ارتباط خود را با تقویت کننده اسپیندل قطع می کند. نمی توان به اسپیندل فرمان داد و دستگاه نمی تواند عملیات برش را انجام دهد. این عیب معمولاً به‌عنوان آلارم اسپیندل یا آلارم ارتباطی اسپیندل در CNC نشان داده می‌شود، حتی زمانی که تقویت‌کننده و موتور اسپیندل از نظر فیزیکی دست نخورده باشند.

مشخصات کلیدی

سریال در مقابل آنالوگ - چرا نوع رابط مهم است

کنترل‌های CNC FANUC از یک رابط اسپیندل سریال یا یک رابط اسپیندل آنالوگ برای فرمان دادن به تقویت‌کننده اسپیندل استفاده می‌کنند. این دو نوع رابط قابل تعویض نیستند - یک ماژول اسپیندل سریال نمی تواند به تقویت کننده اسپیندل رابط آنالوگ فرمان دهد و بالعکس.

رابط سریال فرمان‌های سرعت دیجیتال، بازخورد و داده‌های تشخیصی را از طریق فیبر نوری یا پیوند کابلی بین ماژول CNC و SPM حمل می‌کند. A20B-2900-0672 نوع رابط سریال است - قبل از تعیین این ماژول به عنوان جایگزین، تأیید کنید که تقویت کننده اسپیندل نصب شده نیز یک SPM رابط سریال است. اگر دستگاه از یک درایو اسپیندل رابط آنالوگ استفاده می‌کند، یک ماژول اسپیندل آنالوگ (که با "آنالوگ -xxxx" در اسناد خدمات مشخص شده است) مورد نیاز است.

سوالات متداول

Q1: خرابی ماژول اسپیندل چگونه از خرابی تقویت کننده اسپیندل متمایز می شود؟

یک خطای ماژول اسپیندل به عنوان یک هشدار ارتباطی بین CNC و SPM نشان داده می شود - CNC نمی تواند پیوند سریال اسپیندل را برقرار یا حفظ کند. یک خطای تقویت کننده اسپیندل به عنوان زنگ هشدار در خود واحد SPM (کدهای LED یا بازخوانی آلارم در صفحه SPM) نشان داده می شود. اگر SPM زنگ ارتباطی را نشان دهد در حالی که سخت افزار SPM سالم به نظر می رسد، ماژول اسپیندل در سمت CNC مشکوک است.

Q2: آیا جایگزینی A20B-2900-0672 نیاز به وارد کردن مجدد پارامتر اسپیندل دارد؟

پارامترهای موتور اسپیندل در حافظه اصلی کنترلر CNC ذخیره می شود، نه در خود ماژول اسپیندل. برای جایگزینی شبیه به مشابه، پارامترهای دوک تحت تاثیر قرار نمی گیرند. پس از نصب، بررسی کنید که پارامترهای نوع موتور اسپیندل درست باشد و قبل از بازگشت به تولید، عملکرد عادی اسپیندل با سرعت کاهش یافته را تأیید کنید.

Q3: آیا انواع ماژول اسپیندل سریال A20B-2900 قابل تعویض هستند؟

خیر. هر پسوند در سری A20B-2900 به شکاف و پیکربندی سیستم CNC خاصی می‌پردازد. جایگزین کردن پسوند -xxxx متفاوت ممکن است خطاهای ارتباطی ایجاد کند یا CNC ممکن است ماژول اسپیندل را تشخیص ندهد. A20B-2900-0672 را به طور خاص از روی برچسب برد نصب شده تأیید کنید.

Q4: ماشین آلارم اسپیندل را بدون آسیب فیزیکی به دوک نشان می دهد. چه چیزی باید بررسی شود؟

ابتدا تأیید کنید که کابل پیوند سریال بین ماژول اسپیندل و SPM سالم است و در هر دو انتها کاملاً قرار دارد. کابل فیبر آسیب دیده یا کانکتور شل، آلارم های ارتباطی اسپیندل مشابه خرابی ماژول را تولید می کند. اگر کابل خوب تایید شود، ماژول A20B-2900-0672 منبع خطا می شود.

Q5: A20B-2900-0672 چگونه تهیه می شود؟

از طریق پس‌بازار قطعات یدکی FANUC CNC — نمایندگی‌های ماژول سری A20B-2900 و متخصصان تعمیرات FANUC. A20B-2900-0672 را به طور خاص از روی برچسب برد نصب شده تأیید کنید. خانواده A20B-2900 طیف وسیعی از ماژول های رابط CNC را در بر می گیرد. پسوند دقیق پارامتر انتخاب است.
