برد دختر FANUC PCB A20B-2900-0500 A20B29000500 A2OB-29OO-O5OO

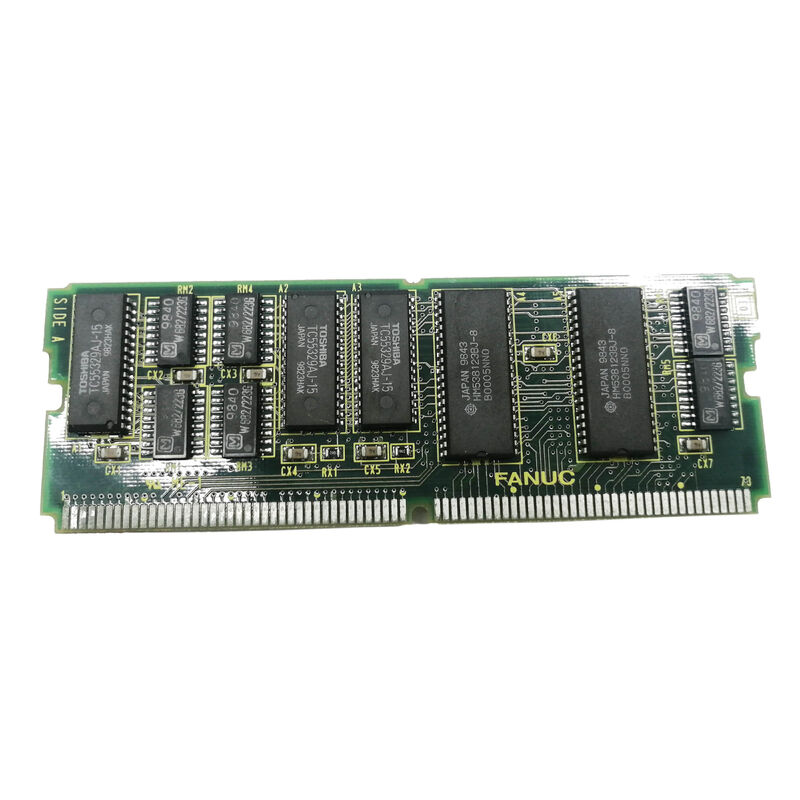

A20B-2900-0500 | ماژول حافظه CMOS SRAM 1 مگابایتی FANUC - کنترلر ربات RJ و کارت رم غیر فرار CNC / با پشتیبان باتری

CMOS SRAM - برنامه پشتیبان باتری و ذخیره سازی داده

A20B-2900-0500 از فناوری CMOS SRAM استفاده می کند - رم استاتیک با مصرف انرژی بسیار کم که توسط یک باتری لیتیومی در هنگام خاموش شدن ربات یا کنترلر CNC حفظ می شود. این طراحی مبتنی بر باتری به CMOS SRAM یک ویژگی حیاتی می دهد:عدم فرار با قدرت باتری.

در حالی که کنترلر در حال اجرا است، CMOS SRAM با سرعت کامل کار می کند و دسترسی سریع خواندن/نوشتن را برای اجرای برنامه و مدیریت داده ها فراهم می کند. هنگامی که کنترلر خاموش می شود، باتری لیتیومی محتوای SRAM را حفظ می کند - تمام داده های ذخیره شده را تا زمان روشن شدن بعدی دست نخورده نگه می دارد.

این تفاوت اساسی با DRAM (که تمام محتوا را با خاموش شدن از دست می دهد) و FROM/Flash (که داده ها را به طور دائم بدون باتری ذخیره می کند اما نمی تواند به سرعت نوشته شود) متفاوت است.

مشخصات کلیدی

آنچه کارت CMOS 1 مگابایتی ذخیره می کند

در کنترل‌کننده‌های ربات RJ و سیستم‌های CNC FANUC، کارت CMOS SRAM مهم‌ترین داده‌های عملیاتی را در خود جای می‌دهد:

برنامه های ربات یا CNC:برنامه های بخش، برنامه های حرکت ربات و برنامه های فرعی در CMOS SRAM قرار دارند. ظرفیت کامل 1 مگابایتی یک کتابخانه برنامه قابل توجه را در خود جای می دهد - افزایش قابل توجهی نسبت به حافظه داخلی پایه کنترلرهای کوچکتر.

پارامترهای سیستم:تمام پارامترهای محور، مقادیر تنظیم سروو، تخصیص I/O و داده های پیکربندی سیستم در CMOS SRAM وجود دارند. از دست دادن این داده ها مستلزم ورود مجدد پارامتر کامل است - فرآیندی زمان بر که تولید را متوقف می کند.

متغیرها و رجیسترها:ثبات های موقعیت، ثبات های عددی و ثبات های رشته ای در کنترل کننده های ربات. متغیرهای کلان و داده های افست ابزار در سیستم های CNC - همه در CMOS SRAM ذخیره می شوند.

داده های PMC/PLC:در برنامه‌های CNC، بسته به پیکربندی کنترل‌کننده خاص، داده‌های PMC (کنترل‌کننده ماشین قابل برنامه‌ریزی) نیز ممکن است در CMOS SRAM ذخیره شود.

سناریوهای کاربردی

تعویض ماژول حافظه کنترلر RJ:باتری CMOS کنترلر ربات FANUC RJ از کار افتاده و منجر به از دست رفتن اطلاعات شده است. پس از بازیابی اطلاعات از پشتیبان، A20B-2900-0500 جایگزین می شود تا از حفظ حافظه قابل اطمینان در آینده اطمینان حاصل شود. یک باتری لیتیومی تازه به طور همزمان نصب می شود.

ارتقاء ظرفیت برنامه CNC:یک سیستم CNC FANUC با حافظه داخلی محدود نمی تواند کتابخانه کامل برنامه های قطعات مورد نیاز برای محدوده تولید خود را ذخیره کند. A20B-2900-0500 1 مگابایت ظرفیت CMOS SRAM را اضافه می کند — فضای ذخیره سازی برنامه موجود را گسترش می دهد.

سوالات متداول

Q1: تفاوت بین ماژول های CMOS SRAM (A20B-2900-0500) و FROM در سیستم های FANUC چیست؟

CMOS SRAM (این ماژول) داده هایی را ذخیره می کند که مرتباً تغییر می کنند - برنامه ها، پارامترها و متغیرها. نوشتن و خواندن آن سریع است، اما به باتری لیتیومی نیاز دارد تا در صورت قطع برق، داده ها را حفظ کند. FROM (Flash ROM) نرم‌افزار سیستم ثابت - هسته عملیاتی CNC و نرم‌افزار آپشن - را ذخیره می‌کند و داده‌ها را به‌طور دائم بدون انرژی باتری حفظ می‌کند. هر دو معمولاً در یک کنترلر وجود دارند و نقش های ذخیره سازی متفاوتی را ایفا می کنند.

Q2: باتری پشتیبان برای A20B-2900-0500 چقدر مهم است؟

به شدت انتقادی هنگامی که باتری پشتیبان از کار می افتد، تمام داده های ذخیره شده در CMOS SRAM از بین می رود - همه برنامه های ربات یا CNC، همه پارامترها و همه داده های متغیر. کنترل‌کننده‌های FANUC قبل از خرابی کامل، هشدار کم‌باتری را ایجاد می‌کنند و هشدار قبلی را ارائه می‌دهند. باتری لیتیومی را به طور فعال در بازه زمانی تعمیر و نگهداری مشخص شده در دفترچه راهنمای کنترلر تعویض کنید و همیشه یک نسخه پشتیبان فعلی از تمام داده های CMOS نگهداری کنید.

Q3: آیا جایگزین کردن A20B-2900-0500 همه برنامه ها و پارامترهای ذخیره شده را از دست می دهد؟

بله. یک ماژول CMOS SRAM جدید یا جایگزین خالی شروع می شود - تمام محتوای ماژول قدیمی پس از حذف از بین می رود. همیشه قبل از حذف ماژول یک نسخه پشتیبان کامل از تمام داده های ربات یا CNC (برنامه ها، پارامترها، متغیرها، داده های ابزار) انجام دهید. پس از نصب جایگزین، قبل از راه اندازی مجدد کنترلر، از نسخه پشتیبان بازیابی کنید.

Q4: آیا A20B-2900-0500 با کنترلرهای ربات RJ و سیستم های CNC سازگار است؟

توضیحات کاربر سازگاری "ROBOT/CNC" را تایید می کند. کنترلر RJ برنامه تایید شده اولیه است. اینکه آیا یک سیستم CNC خاص FANUC A20B-2900-0500 را می پذیرد به مدل CNC و معماری گسترش حافظه بستگی دارد. قبل از نصب، از دفترچه راهنمای تعمیر و نگهداری کنترلر مربوطه اطمینان حاصل کنید.
