GE FANUC BOARD A20B-2900-0442 A20B29000442 A2OB-29OO-O442

FANUC A20B-2900-0442

شماره بخش:A20B-2900-0442

تولید کننده:شرکت FANUC (ژاپون)

نوع محصول:ماژول کنترل PCB

مجموعه تخته:A20B-2900

کاربرد:سیستم کنترل CNC FANUC

مرور کلی

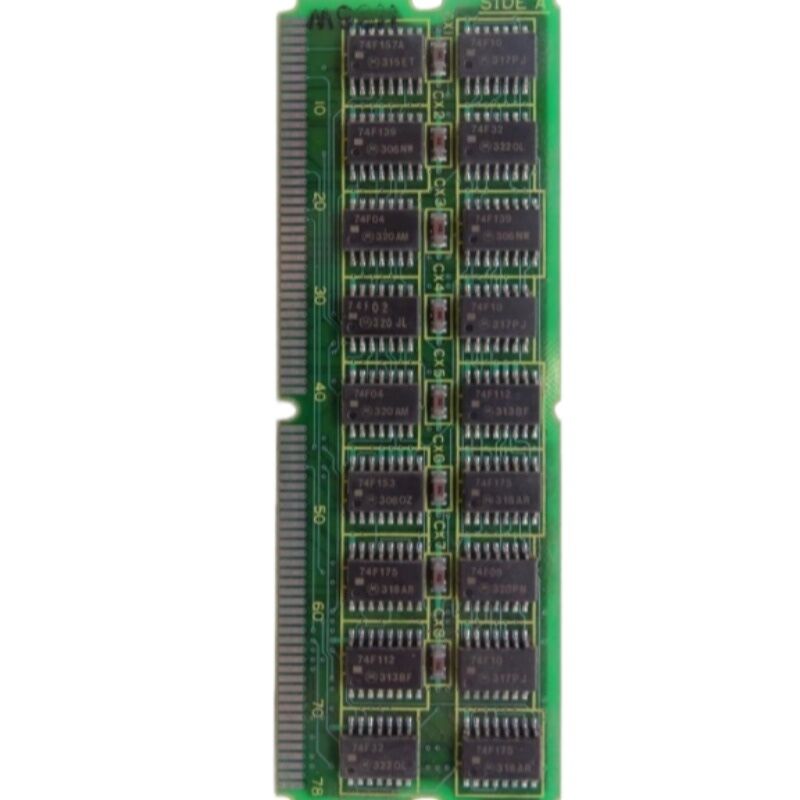

A20B-2900-0442 یک صفحه مدار چاپی از سری FANUC A20B-2900 است ‬ یک خانواده گسترده از ماژول های PCB استفاده می شود در سراسر CNC FANUC و طیف وسیعی از محصولات اتوماسیون شامل حافظه، کنترل پیچ،رابط سرو، گرافیک و عملکردهای ادغام سیستم.

سری A20B-2900 نشان دهنده نسل طراحی صفحه ماژولار است که معماری کنترل کننده CNC قبل از سری FANUC را تعریف می کند: جمع و جور،تخته های استاندارد که به موقعیت های مشخصی در تخته کنترل اصلی متصل می شوند و مشخصاتی را ارائه می دهند.، عملکردهای مشخص به سیستم کنترل کننده.

رویکرد FANUC در طراحی کنترل کننده CNC در این دوران با مدولار بودن مشخص شد.

به جای ادغام تمام توابع کنترل کننده در یک صفحه یکپارچه، FANUC توابع خاص را در یک خانواده از ماژول های پلاگین توزیع کرد.

هر ماژول یک کار تعریف شده را انجام می دهد: ذخیره سازی FROM برای نرم افزار CNC، DRAM برای حافظه کاری، SRAM برای حفظ پارامترها، پردازش گرافیک برای صفحه نمایش،ارتباط اسپندل برای رابط درایو.

ظرفیت کل کنترل کننده بر اساس اینکه کدام ماژول ها در کدام موقعیت در صفحه اصلی نصب شده اند تعیین می شد.

A20B-2900-0442 موقعیت عملکردی خاص خود را در این معماری ماژولار اشغال می کند. عملکرد دقیق آن در خانواده A20B-2900 به سیستم عامل کنترل کننده ای که برای آن طراحی شده است، خدمت می کند.

این صفحه در ژاپن با استفاده از استانداردهای تولید صنعتی FANUC تولید می شود، با اجزای انتخاب شده برای کار مداوم در محیط کنترل کننده ماشین آلات.

مشخصات کلیدی

سری A20B-2900 یک خانواده ماژول جامع

سری A20B-2900 طیف گسترده ای از عملکردها را در بر می گیرد. برخی از اعضای این خانواده ماژول های FROM با ظرفیت های مختلف 1 MB، 2 MB، 3 MB هستند که نرم افزار سیستم عامل CNC را ذخیره می کنند.

برخی دیگر ماژول های SRAM با ظرفیت های مختلف برای ذخیره سازی پارامتر و برنامه هستند. برخی دیگر ماژول های DRAM برای حافظه کاری هستند.

این خانواده همچنین شامل ماژول های تخصصی است: تخته های رابط پیچ که ارتباط بین CNC و محرک پیچ را مدیریت می کنند، ماژول های گرافیکی که نمایشگر را کنترل می کنند،و ماژول های سیستمی که عملکرد کنترل خاصی را برای پلتفرم هایی که خدمت می کنند فراهم می کنند.

سری A20B-2900 به سیستم عامل های کنترل سری 15 ، 16 ، 18 ، 20 و 21 FANUC خدمت می کرد ′′ نسل قبل از سری i.

این ها پلتفرم های قابل توجهی در حق خودشان بودند که در طیف گسترده ای از انواع ماشین آلات و صنایع تولیدی استفاده می شدند.

بسیاری از این کنترل کننده ها امروزه در خدمت فعال هستند و توسط زنجیره تامین پس از فروش پشتیبانی می شوند که ماژول های منسوخ اما ضروری را در دسترس نگه می دارد.

برای A20B-2900-0442، عملکرد خاص آن در این خانواده توسط موقعیت آن در اسناد کنترل کننده و سازگاری آن با طرح سوکت صفحه اصلی کنترل کننده میزبان تعریف می شود.

نصب فیزیکی ماژول بر اساس روش استاندارد FANUC plug-in انجام می شود: کنترل کننده میزبان خاموش می شود، صفحه در سوکت خود در صفحه اصلی قرار می گیرد،و سیستم دوباره راه اندازی می شود تا عملکرد صحیح را تأیید کند..

کار با ماژول های کنترل قدیمی FANUC

تخته های سری A20B-2900 از نظر استانداردهای امروز ماژول های قدیمی هستند.

ماشین هایی که آنها را در بر می گیرند معمولا هنوز در خدمات تولیدی هستند ‬ بسیاری از ماشین آلات ابزار دارای عمر خدمت در دهه ها اندازه گیری می شوند،و یک کنترل کننده که در دهه 1990 یا اوایل 2000 نصب شده است ممکن است هنوز هم هوش کنترل برای یک ابزار ماشین بسیار مولد باشد.

نگهداری این ماشین ها مستلزم حفظ دسترسی اجزای کنترل کننده آنها است.

هنگامی که یک ماژول A20B-2900-0442 شکست می خورد، ماشین نمی تواند با غیاب آن جزء کاربردی کار کند.

عملیات بازسازی نیاز به یک ماژول جایگزین آزمایش شده از زنجیره تامین پس از فروش، یک ماژول اصلی تعمیر شده حرفه ای،یا در سخت ترین موارد ارتقاء کامل کنترل کننده.

زنجیره تامین بازارهای پس از فروش برای تخته های سری FANUC A20B-2900 به خوبی تاسیس شده است.

موجودی مازاد آزمایش شده از ماشین های خارج از کار، تخته های بازسازی شده حرفه ای که در آن اجزای جایگزین شده و تخته عملکردی آزمایش می شود،خدمات تعمیر و ترمیم که قطعات خاص خراب شده را شناسایی و جایگزین می کنند ️ همه این گزینه ها وجود دارند و قابل دسترسی هستند.

برای یک ماشین که ارزش تولید آن را توجیه می کند، این زنجیره تامین ماژول مورد نیاز برای نگه داشتن ماشین را فراهم می کند.

تشخیص خطا در کنترل کننده های قدیمی FANUC

هنگامی که یک دستگاه با استفاده از ماژول های سری A20B-2900 دچار نقص می شود، فرآیند تشخیص همان منطق هر کنترل کننده ماژولار را دنبال می کند: کد نقص را شناسایی کنید،تعیین کنید که نقص از کدام ماژول یا مدار ناشی می شود.، قبل از اینکه نتیجه گیری کنید که تخته شکست خورده است، سیم کشی و کانکتورها را بررسی کنید و سپس مشکل شناسایی شده را برطرف کنید.

کنترل کننده های FANUC در سری 15 تا 21 نسل نشان می دهد کد خطای بر روی صفحه نمایش CNC.

این کد ها در راهنمای مرجع کد هشدار کنترل کننده مستند شده اند و به علل خاص مشخص شده اندآلارم های سرو به بوردهای رابط سرو.

بررسی اسناد کد هشدار قبل از سفارش قطعات جایگزین از ناامیدی جایگزین کردن ماژول اشتباه جلوگیری می کند.

یک خطای ماژول زمانی تایید می شود که پس از بررسی اینکه سیم کشی و کانکتورهای مرتبط با آن ماژول در وضعیت خوبی هستند و این که خطای ماژول قابل تکرار است، زنگ هشدار ادامه می یابد.

اگر آژیر به طور متناوب یا فقط در شرایط خاصی ظاهر شود، اتصال اغلب بیشتر از خود تخته است.

سوالات عمومی

Q1: کد هشدار به منطقه عملکردی A20B-2900-0442 اشاره دارد. قبل از سفارش جایگزینی، چه چیزی باید ابتدا بررسی شود؟

همیشه کنتاکتور مرتبط با ماژول را بررسی کنید قبل از اینکه نتیجه بگیرید که صفحه کار نکرده است.

کانکتور را بردارید، تماس ها را برای خوردگی، خم شدن یا آلودگی بررسی کنید، در صورت لزوم تمیز کنید و دوباره محکم بشویید.

آژير هاي وقتاً قطع شده که بعد از دوباره وصل کردن کانکتور از بين ميره، اشتباهات کانکتور هستن، نه اشتباهات تخته.

تنها پس از تأیید اینکه اتصال دهنده در وضعیت خوبی است و نقص همچنان ادامه دارد، باید جایگزینی تخته برنامه ریزی شود.

سوال2: دستگاه برای سال های زیادی قابل اعتماد بوده است. اکنون یک خطای مربوط به A20B-2900-0442 ظاهر شده است. آیا امکان دارد که تخته به طور کامل شکست بخورد یا ممکن است تعمیر شود؟

یک ماژول که سال ها به طور قابل اعتماد کار کرده است و سپس دچار نقص می شود ممکن است از پیری قطعات (کندسیتورها، تنظیم کننده های ولتاژ) یا آلودگی از محیط ماشین رنج برده باشد.

این نوع نقص ها اغلب در سطح قطعات توسط یک تکنسین تعمیر واجد شرایط ترمیم می شوند.

قبل از سفارش یک ماژول جایگزین، بررسی تعمیرات در سطح قطعات ارزش دارد، به ویژه اگر قطعه کمیاب باشد.

یک ماژول تعمیر شده با ضمانت از سرویس تعمیر یک گزینه مناسب و اغلب مقرون به صرفه است.

سوال 3: یک A20B-2900-0442 جایگزین از ذخایر مازاد تهیه شده است. وضعیت آن قبل از نصب چگونه باید ارزیابی شود؟

برای هر گونه آسیب جسمی به صورت بصری بر روی تخته بررسی کنید. اجزای ترک خورده یا شکسته، مناطق سوخته، خوردگی یا پین های اتصال آسیب دیده.

تماس هاي وصل کننده ها رو براي ادامه آزمايش کنيد. اگه تخته اضافه با گواهينامه آزمايشي اومده بود، بررسيش کنيد.

در صورت امکان، قبل از نصب در ماشین، یک آزمایش عملکرد بنچ را ترتیب دهید.

برای ماشین های تولیدی حیاتی، یک تخته حرفه ای آزمایش شده و تضمین شده از یک منبع شناخته شده ارزش هزینه بالاتر در مقایسه با مازاد آزمایش نشده است.

سوال 4: آیا قبل از تعویض A20B-2900-0442، ملاحظات مربوط به پشتیبان گیری داده وجود دارد؟

الزامات پشتیبان گیری بستگی به عملکرد خاص تخته در کنترل کننده دارد.

اگر کارت حافظه (FROM یا SRAM) را میزبانی کند، پیش از حذف یک پشتیبان کامل داده ضروری است.

اگر صفحه یک رابط کاربردی یا صفحه کنترل بدون حافظه دائمی باشد،هیچ پشتیبان گیری از داده ها برای خود تخته خاص نیست اگرچه پشتیبان گیری کامل داده های CNC قبل از هر کار کنترل کننده همیشه یک عمل خوب است.

قبل از تعیین الزامات پشتیبان گیری، مدارک تعمیر و نگهداری کنترل کننده را بررسی کنید تا عملکرد صفحه را تأیید کنید.

س5: سازنده ماشین دیگر در کسب و کار نیست. آیا راهی برای شناسایی ماژول جایگزینی مناسب برای این کنترل وجود دارد؟

راهنمای سخت افزاری کنترل کننده، که جداگانه از مستندات سازنده ماشین است، توسط FANUC منتشر می شود و پیکربندی کامل ماژول را برای هر مدل کنترل کننده ارائه می دهد.

کتابچه راهنمای سخت افزار FANUC از تامین کنندگان تخصصی اسناد صنعتی و از سرویس FANUC در دسترس است.

راهنما فهرست می کند که کدام ماژول ها در کدام موقعیت ها نصب می شوند و هر کدام چه عملکردی را انجام می دهند.

با تایید شماره مدل کنترل کننده، ماژول صحیح برای هر موقعیت را می توان از کتابچه راهنما شناسایی کرد.
