| محل منبع | ژاپن |
| نام تجاری | FANUC |
| گواهی | CE ROHS |
| شماره مدل | A20B-2900-0380 |

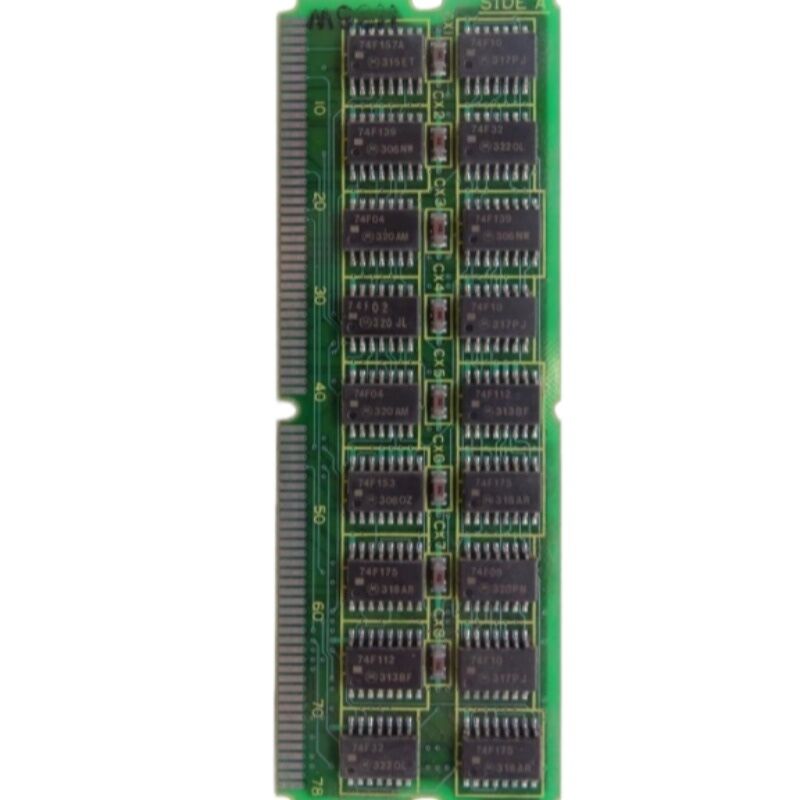

FANUC A20B-2900-0380 یک صفحه مدار چاپی (PCB) در سمت سرو است که مناسب سیستم های کنترل است که نیاز به یک رابط سرو مخصوص نوع A دارند.در لیست محصولات، این قطعه به طور معمول به عنوان یک ماژول رابط سرو، کارت رابط سرو یا برد افزوده سرو برچسب گذاری شده است، که نشان می دهد که در لایه رابط کنترل حرکت قرار دارد.به جای نمایش، حافظه، یا بخش های منبع برق.در مقایسه با یک "Servo PCB" عمومی، مزیت این صفحه در سناریوهای کاربرد آن است.A FANUC professional repair organization describes it as a single-channel Type A axis controller module that plugs into a 16/18-inch Type A mainboard to control Type A interface Alpha servo amplifier modules or units.بنابراین، این ماژول یک گزینه جایگزین عملی است زمانی که ماشین در حال حاضر بر روی همان معماری کنترل کار می کند و مسیر رابط موجود باید بدون تغییر باقی بماند.
| ماده | جزئیات |
|---|---|
| برند | FANUC |
| شماره بخش | A20B-2900-0380 |
| شماره مدل | A20B29000380 |
| سری محصولات | A20B-2900 |
| نوع تخته | ماژول رابط سرو / کارت رابط سرو |
| طراحی تخته | صفحه مدار چاپی |
| نوع رابط | نوع A |
| موقعیت عملکردی | رابط سرو / کنترل محور افزوده |
| زمینه سیستم شناخته شده | 16/18 مدل A صفحه اصلی |
| زمینه ی معمول تقویت کننده | تنظیمات تقویت کننده سرو نوع الفا |
این تخته معمولا درسیستم های کنترل FANUC 16/18 مدل Aکه نیاز بهمسیر رابط سرو نوع Aبرای کنترل محور
به خصوص برایتعمیرات سطح تخته,تعویض رابط یک محورونگهداری کنترل های قدیمیکه در آن معماری اصلی رابط Alpha باید حفظ شود.
در کارگاه استفاده می شود A20B-2900-0380 fits best where the machine already has the same control family and the failed section has been traced to the servo interface layer rather than the amplifier power stage or the main CPU side.
این باعث می شود که در تجهیزات ماشینکاری دقیق، کار تعمیرات پس از نصب و جایگزینی تخته های ذخیره برای سیستم عامل های کنترل FANUC نصب شده باشد.
این جمله ی آخر نتیجه گیری از نقش مشخص شده ی هیئت مدیره و زمینه ی نصب است.
سوال ۱: A20B-2900-0380 چه نوع تخته ای است؟
این یکPCB رابط سرو نوع A.معمولاً به عنوان یک ماژول رابط سرو، کارت رابط سرو و برد افزوده سرو توصیف می شود، که نشان می دهد این یک صفحه رابط کنترل حرکت است، نه یک صفحه نمایش یا صفحه قدرت.
س2: این تخته در سیستم چه کاری انجام می دهد؟
نقش آن این است کهمسیر رابط سرویک متخصص تعمیرات آن را به عنوان یکماژول کنترل محور نوع A با یک کانالاستفاده می شود16/18 تخته های اصلی مدل Aبرایتقویت کننده آلفاکنترل، که یک تصویر روشن از جایی که در سیستم قرار دارد را می دهد.
سوال 3: هنگام انتخاب A20B-2900-0380 چه چیزی باید بررسی شود؟
چک کنشماره قطعات دقیق،خانواده کنترل نصب شده، و اینکه آیا دستگاه از یکرابط سرو نوع Aهمچنین مهم است که تایید شود که آیا صفحه اصلی در16/18 مدل Aخانواده و اینکه آیا بخش محور در اطراف همان سبک رابط در حال حاضر در ماشین تنظیم شده است.
سوال ۴: چگونه باید رابط سرو نوع A را درک کنیم؟
این اصطلاح سازگاری کلیدی برای این صفحه است. نوع A نوع A یک تخته جایگزین باید با نوع رابط مطابقت داشته باشد، در غیر این صورت تقویت کننده نصب شده و معماری کنترل ممکن است به درستی صف بندی نشود.
سوال ۵: قبل از تعویض این تخته، چگونه باید خرابی ها تشخیص داده شوند؟
با جدا کردنخطاهای رابطازخطاهای تقویت کننده. اگر مرحله قدرت تقویت کننده سالم است اما ارتباطات محور یا رفتار رابط سرو ناپایدار باقی می ماند، صفحه رابط به یک مظنون قوی تر تبدیل می شود.همچنین لازم است که بررسی شود که آیا کنترل قبلاً از یکماژول محوری یک کانال نوع Aدر محل آسیب دیده، چون تعویض تخته اشتباه در یک مسیر چند تخته سرو می تواند وقت را تلف کند.
