| محل منبع | ژاپن |
| نام تجاری | FANUC |
| گواهی | CE ROHS |
| شماره مدل | A20B-2900-0350 |
شماره بخش:A20B-2900-0350
تولید کننده:شرکت FANUC (ژاپون)
نوع محصول:ماژول پردازنده گرافیکی (Plug-In PCB)
مجموعه تخته:A20B-2900
سیستم های سازگار:FANUC سری 15-B (بورد گزینه 1) ، سری 16 ، سری 18
برنامه نمایش:CAP-II، CRT / LCD

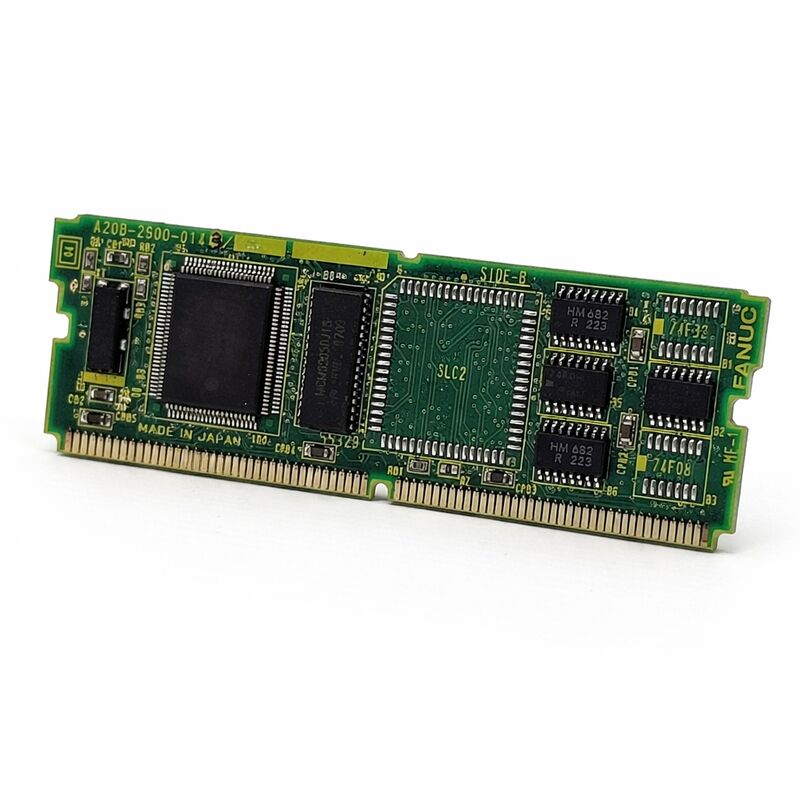

A20B-2900-0350 یک ماژول پردازنده گرافیکی برای سیستم های کنترل CNC FANUC است.این متعلق به سری A20B-2900 و پلاگین به صفحه اصلی یا گزینه 1 (OPT1) بسته به پیکربندی کنترل کننده خاص.
عملکرد اصلی آن پردازش و تولید خروجی صفحه نمایش گرافیکی برای مانیتور CRT یا LCD متصل است. این جزء محاسباتی است که باعث می شود رابط بصری CNC کار کند.
این ماژول در سراسر سیستم های CNC FANUC سری 15-B، 16 و 18 استفاده می شود و این کنترل کننده ها را قادر می سازد تا پیکربندی های نمایش CAP-II را هدایت کنند.
CAP-II به یک استاندارد خروجی صفحه نمایش CNC خاص FANUC که در این نسل کنترل کننده استفاده می شود اشاره دارد.
ماژول پردازنده گرافیکی وظایف ارائه صفحه نمایش را انجام می دهد تبدیل داده های صفحه نمایش CNC به سیگنال های صحیح برای نوع مانیتور نصب شده در ماشین.
عملکردهای نمایش گرافیکی در یک سیستم CNC FANUC افزونه های زیبایی نیستند.
کل رابط کاربری نمایش موقعیت، صفحه نمایش پارامترها، پیام های هشدار، شبیه سازی مسیر ابزار گرافیکی و تمام منو های ناوبری از طریق سیستم نمایش تولید می شود.
هنگامی که ماژول گرافیک CPU شکست می خورد، اپراتور از بین رفتن حالت ماشین را از دست می دهد. CNC ممکن است به پردازش حرکت در پس زمینه ادامه دهد، اما اپراتور نمی تواند وضعیت را تأیید کند،به آژیرها پاسخ دهیدیا دستورات ورودی از طریق صفحه نمایش.
| پارامتر | ارزش |
|---|---|
| شماره بخش | A20B-2900-0350 |
| تولید کننده | شرکت FANUC |
| نوع محصول | ماژول پردازنده گرافیکی |
| مجموعه تخته ها | A20B-2900 |
| سیستم های سازگار | FANUC سری 15-B، سری 16، سری 18 |
| استاندارد نمایش | CAP-II |
| نصب | صفحه اصلی یا صفحه OPT1 (مربوط به کنترل کننده) |
| درخواست | خروجی صفحه نمایش CRT / LCD |
| منشاء | ژاپن |
| دمای کار | 0 55°C |
| دمای ذخیره سازی | -20 ️ 60°C |
| رطوبت | 75٪ RH حداکثر (غیر فشرده سازی) |
| شرایط موجود | جدید / بازسازی شده / تعمیر شده |
یک کنترل کننده CNC همزمان دو نوع کار اساساً متفاوت را پردازش می کند. وظایف کنترل در زمان واقعیاجرای نردبان PMC در CPU اصلی با الزامات زمان بندی محدود.
ارائه صفحه نمایش از نظر محاسباتی فشرده است اما به اندازه زمان بندی مهم نیست. جدا کردن این وظایف به پردازنده های مختلف یک انتخاب طراحی عملی است.
A20B-2900-0350 پردازنده گرافیکی اختصاصی است.
این داده ها را از محتوای صفحه اصلی CPU CNC، موقعیت مکرر، برچسب های نرم، متن هشدار، مختصات مسیر ابزار، و تبدیل به خروجی ویدیویی که صفحه نمایش را هدایت می کند، می گیرد.
اجرای این کار در یک ماژول جداگانه CPU اصلی را برای وظایف زمان واقعی آزاد می کند.
این جدایی همچنین یک مزیت نگهداری دارد. یک ماژول گرافیک شکست خورده کنترل حرکت CNC را از کار نمی برد.
دستگاه می تواند ادامه به کار یا می تواند در حالت محدود کار کند در حالی که خطای نمایش برطرف می شود.
خطا به زیرسیستم گرافیک جدا شده است به جای اینکه به کل کنترل منتقل شود.
CAP-II معماری صفحه نمایش FANUC است که در کنترل کننده های نسل 15B، 16 و 18 استفاده می شود. این رابط بین الکترونیک پردازش صفحه نمایش CNC و واحد مانیتور را تعریف می کند.A20B-2900-0350 خروجی نمایش CAP-II را در سمت کنترل کننده اجرا می کند.
نسل های مختلف کنترل کننده FANUC از معماری های نمایش مختلف استفاده می کردند.
نسل های قبلی از ماژول های گرافیکی مختلف استفاده می کردند؛ سیستم های مبتنی بر HSSB از سری C هنوز از یک رابط کاربری متفاوت استفاده می کنند.
A20B-2900-0350 به طور خاص راه حل CAP-II برای کنترل کننده های سری B و سری شماره ای اولیه است.
استفاده از یک ماژول گرافیکی از یک نسل متفاوت یا یک استاندارد نمایش متفاوت، خروجی صحیح را تولید نمی کند.
سازگاری ماژول با هر دو سیستم عامل سری 15-B و سری 16/18 منعکس کننده یک معماری نمایش مشترک در میان این خانواده های کنترل کننده است.
موقعیت نصب board اصلی یا board OPT1 متفاوت با نوع کنترل کننده و پیکربندی خاص است.
قبل از نصب، موقعیت نصب را از اسناد سخت افزاری دستگاه تأیید کنید.
A20B-2900-0350 می تواند بسته به کنترل کننده در موقعیت های مختلف نصب شود: مستقیماً بر روی صفحه اصلی CPU در برخی از پیکربندی ها یا بر روی صفحه OPT1 (انتخاب 1) در دیگران. The OPT1 board is a expansion board that adds option function slots to the main CPU — the graphic module occupies one of these slots in configurations where the main board does not have a dedicated graphic module socket.
این انعطاف پذیری نصب در طراحی سری A20B-2900 عمدی بود.
همان ماژول گرافیکی با سازگاری با موقعیت اسلات موجود، چندین پیکربندی کنترل کننده را ارائه می دهد.
قبل از تهیه یک جایگزین، مشخص کنید که ماژول نصب شده در حال حاضر در کدام موقعیت قرار دارد و تأیید کنید که این موقعیت در کنترل کننده در دسترس است.
اگر خود صفحه OPT1 نیز شکست خورده یا غایب باشد، قبل از نصب ماژول گرافیکی، ابتدا این مشکل را حل کنید.
سوال 1: صفحه نمایش CNC کاملا تاریک است. قدرت ماشین و محورها به طور معمول پاسخ می دهند. آیا A20B-2900-0350 خطای احتمالی است؟
یک صفحه نمایش تیره با عملکرد عادی دستگاه یک شاخص قوی از خرابی زیر سیستم نمایش است. ماژول گرافیکی، واحد نمایش یا کابل اتصال.تایید واحد نمایشگر دریافت قدرت (بررسی خود را قدرت LED یا اتصال منبع).
صفحه نمایش بدون منبع برق بدون توجه به حالت ماژول گرافیکی چیزی را نشان نمی دهد.
اگر قدرت تایید شده است، کابل سیگنال بین کنترل کننده و واحد نمایش را بررسی کنید.
اگه قدرت و کابل خوب باشه، ماژول گرافیک مظنون اصلی میشه.
سوال2: صفحه نمایش محتوای جزئی را نشان می دهد، برخی از مناطق به درستی ارائه می شوند، اما برخی دیگر حروف اشتباه یا هیچ داده ای را نشان می دهند.
رندر کردن جزئی با مناطق اشتباه با یک مشکل پردازنده گرافیکی یا یک مشکل کابل / کانکتور نمایش مطابقت دارد.
یک ماژول گرافیکی کاملاً شکست خورده معمولاً یک صفحه نمایش کاملاً خالی یا کاملاً مختل شده تولید می کند ، نه فساد انتخابی.
فساد انتخابی معمولاً یک مشکل کابل یا کانکتور است. کانکتورهای کابل صفحه نمایش را در هر دو طرف بررسی کنید و قبل از تعویض ماژول گرافیکی آنها را دوباره تنظیم کنید.
سوال 3: پس از تعویض A20B-2900-0350 ، نمایشگر روشن می شود اما وضوح نادرست را نشان می دهد یا محتوای نمایشگر از موقعیت خارج است. چه اتفاقی افتاد؟
هندسه نمایش یا وضوح نادرست پس از تعویض ماژول نشان دهنده عدم تطابق بازبینی ماژول یا تنظیم پارامتر نمایش است که نیاز به تنظیم دارد.
شماره قطعات ماژول جایگزین و اصلاحاتش با اصل مطابقت داره
برخی از کنترل کننده های FANUC نیاز به تنظیم پارامترهای گرافیکی خاص برای نوع نمایش و وضوح دارند.بررسی کنید که آیا این پارامترها از فرآیند تعویض جان سالم به در برده اند و با نوع مانیتور نصب شده در دستگاه مطابقت دارند..
سوال ۴: دستگاه از یک کنترل کننده سری ۱۶ استفاده می کند. آیا A20B-2900-0350 از یک دستگاه سری ۱۵-B می تواند به عنوان جایگزینی استفاده شود؟
A20B-2900-0350 هم سری 15-B (در صفحه OPT1) و هم سری 16/18 (در صفحه اصلی یا OPT1) را ارائه می دهد.
اگر ماژول منبع دارای همان شماره قطعه و تجدید نظر با ماژول نصب شده باشد، بدون توجه به اینکه در ابتدا به کدام خانواده کنترل نصب شده است، یک مطابقت سخت افزاری تایید شده است.
تایید مطابقت موقعیت نصب و تایید سازگاری از طریق شماره قطعه، نه دستگاه منبع.
سوال 5: چگونه باید A20B-2900-0350 حذف شده به عنوان یک جایگزین ذخیره شود؟
در بسته بندی ضد ایستاتیک در دمای اتاقی پایدار، دور از رطوبت و نور مستقیم خورشید نگهداری کنید.
این ماژول شامل باتری و هیچ قطعات زمانی حیاتی نیست که در ذخیره سازی منفعل تخریب شوند ️ دستکاری ضد ایستاتیک و شرایط ذخیره سازی خشک مناسب، الزامات اصلی هستند.
قبل از نصب اگر ماژول برای چندین سال ذخیره شده باشد، تماس های کانکتور لبه ی صفحه را برای اکسیداسیون بررسی کنید.
اکسیداسیون سبک بر روی تماس های طلایی می تواند قبل از نصب با پاک کننده مناسب تماس تمیز شود.
