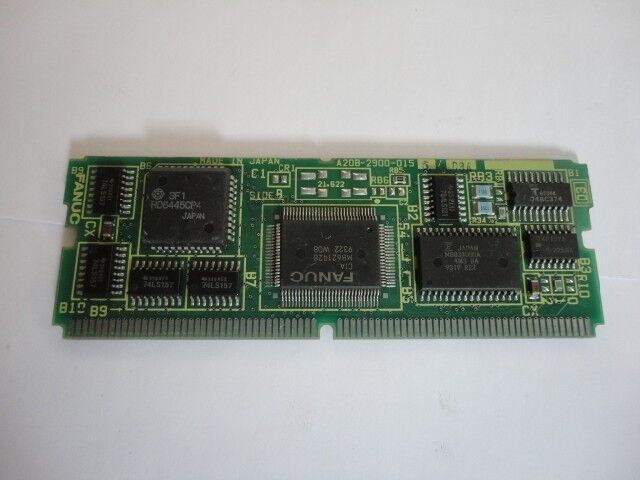

Fanuc PC Daughter Board، A20B-2900-0155 A20B29000155 A2OB-29OO-O155

A20B-2900-0155∙ FANUC سری 16/18/21 ماژول کنترل CRT تک رنگ 9 اینچی ∙ گزینه 1A / مدل B & C / جایگزین A02B-0130-H040

سی آر تی ۹ اینچی تک رنگ ۰ یک تکنولوژی نمایش پایه

قبل از اینکه پانل های LCD رنگی در ماشین آلات CNC استاندارد شوند ، CRT تک رنگ 9 اینچی برای بیش از دو دهه صفحه نمایش رابط کاربری CNC غالب بود.و 21 سیستم CNC در نسل های مدل B و C از این نوع صفحه نمایش به عنوان رابط کاربری استاندارد استفاده می کردند.

CRT 9 اینچی به اپراتور یک صفحه نمایش مبتنی بر متن ارائه می دهد: محتوای برنامه، موقعیت محور، جابجایی ابزار، جداول پارامتر،و پیام های هشداری همه به رنگ های سبز یا لاجوردی در پس زمینه تاریکسايز صفحه نما 9 اينچ با ابعاد استاندارد پنل عامل دستگاه هاي اين دوران مطابقت دارد

A20B-2900-0155 ماژول SMD است که این صفحه نمایش را هدایت می کند ‬ تولید سیگنال های انحراف، پالس های همگام سازی ویدئو،و خروجی نمایش کاراکتر که CRT 9 اینچی برای تولید یک تصویر قابل خواندن نیاز دارد.

اطلاعات کلیدی محصول

سازگاری مدل B و مدل C

A20B-2900-0155 به دو نسل سخت افزاری از سری 16/18/21 خدمت می کند:

مدل ب:نسل دوم سخت افزار پلت فرم سری 16/18. مدل B معماری صفحه اصلی به روز شده و ظرفیت حافظه گسترش یافته را با حفظ همان رابط نمایش به عنوان مدل A معرفی کرد.

مدل C:آخرین نسل سری 16/18 قبل از نسل i (16i/18i). مدل C سخت افزار را بیشتر اصلاح کرد. رابط OPT 1 برای ماژول CRT 9 اینچی ثابت ماند.اجازه می دهد تا A20B-2900-0155 در هر دو سخت افزار نسل B و C خدمت کند.

برای سری ۲۱، همان رابط نمایشگر اعمال می شود. CRT تک رنگ ۹ اینچی در سراسر خانواده 16/18/21 در این نسل های سخت افزاری استفاده شد.

سناریوهای کاربرد

مشکل نمایش CNC در کنترل 16-B:صفحه نمایش تک رنگ 9 اینچی یک دستگاه CNC سری 16B FANUC خالی می شود. دستگاه CNC به طور معمول کار می کند ️ بدون محور یا آلارم برنامه ️ که تایید می کند مشکل در بخش نمایش است.ماژول A20B-2900-0155 به عنوان قطعه معیوب در صفحه OPT 1 شناسایی شده استتعویض نمایشگر اپراتور رو بر میگردونه

A02B-0130-H040 جایگزین:یک سری 18C CNC دارای یک صفحه CRT A02B-0130-H040 است که شروع به نشان دادن ناهنجاری های نمایش می کند.A20B-2900-0155 به عنوان جایگزین مستقیم نصب شده است.صفحه نمایش به طور معمول بدون نیاز به تغییر پیکربندی کار می کند.

مجموعه 21-C:یک CNC سری 21-C تحت سرویس واحد کنترل قرار می گیرد. ماژول کنترل CRT به صورت پیشگیرانه با A20B-2900-0155 به عنوان بخشی از برنامه به روز رسانی صفحه جایگزین می شود.

سوالات عمومی

سوال1: تفاوت بین A20B-2900-0155 و A20B-2902-0270 در همان خانواده ماژول CRT چیست؟

این دو ماژول به طور اساسی به پیکربندی های نمایش متفاوت خدمت می کنند:

• A20B-2900-0155: 9 اينچتک رنگCRT، برای سری 16/18/21 مدل B/C نمایش ساده تر و قدیمی تر
• A20B-2902-0270: 14 اینچرنگCRT، برای سری 16/18 مدل B گزینه نمایش رنگی بزرگتر

آنها قابل تعویض نیستند. انتخاب بستگی به اندازه و نوع مانیتور فیزیکی نصب شده در دستگاه دارد.

سوال2: آیا A20B-2900-0155 می تواند یک مانیتور LCD را به عنوان جایگزینی مستقیم برای CRT 9 اینچی هدایت کند؟

شماره A20B-2900-0155 سیگنال های سازگار با نیازمندی های انحراف CRT و همگام سازی را تولید می کند ‬ آن سیگنال های استاندارد VGA یا دیجیتال LCD را تولید نمی کند.جایگزینی CRT با یک LCD نیاز به یک تبدیل ویدئویی CRT به LCD یا یک رابط نمایش کامل داردA20B-2900-0155 خود را باید در حال حاضر و کاربردی برای رانندگی یک مانیتور CRT؛ آن را با اتصال مستقیم LCD سازگار نیست.

سوال 3: گزینه 1A چیست و چگونه از گزینه 1 متفاوت است؟

"انتخاب 1A" به پیکربندی خاص صفحه گزینه 1 که ماژول A20B-2900-0155 را می پذیرد اشاره دارد.پسوند "A" این را از سایر انواع صفحه گزینه 1 که ماژول های نمایش مختلف را پذیرفته اند متمایز می کند (مانند گزینه 1B برای صفحه نمایش رنگی یا ماژول های اندازه مختلف). هنگام سفارش A20B-2900-0155 ، تایید کنید که گزینه 1 بوردی CNC با نام "1A" مطابقت دارد.

سوال 4: آیا تعویض A20B-2900-0155 نیاز به تغییر پارامتر CNC دارد؟

نه. ماژول کنترل CRT یک قطعه سخت افزاری نمایش است و پارامترهای CNC را حمل نمی کند. پس از نصب A20B-2900-0155 جایگزین بر روی صفحه OPT 1 و تغذیه سیستم،نمایشگر باید بلافاصله به حالت عادی بازگردد.. اگر صفحه نمایش نشان دهنده اندازه گیری شخصیت نادرست یا مشکلات همگام سازی باشد، پارامترهای مربوط به صفحه نمایش CNC (اگر برای پیکربندی سیستم خاص وجود داشته باشد) باید بررسی شود،اما ورود مجدد پارامتر معمولا برای جایگزینی ماژول مشابه لازم نیست..

سوال 5: A20B-2900-0155 در مقایسه با A02B-0130-H040 قدیمی تر که جایگزین می کند چگونه است؟

A20B-2900-0155 به طور خاص برای افزایش عمر سیستم هایی طراحی شده است که قبلاً به صفحه A02B-0130-H040 محدود شده بودند.از آنجایی که A02B-0130-H040 به دلیل سن آن به طور فزاینده ای دشوار شده است، A20B-2900-0155 یک جایگزین تولید فعلی یا گسترده ای را ارائه می دهد که همان عملکرد را در همان سخت افزار انجام می دهد.تهیه A20B-2900-0155 معمولاً ساده تر از پیدا کردن یک A02B-0130-H040 قابل اعتماد است.
