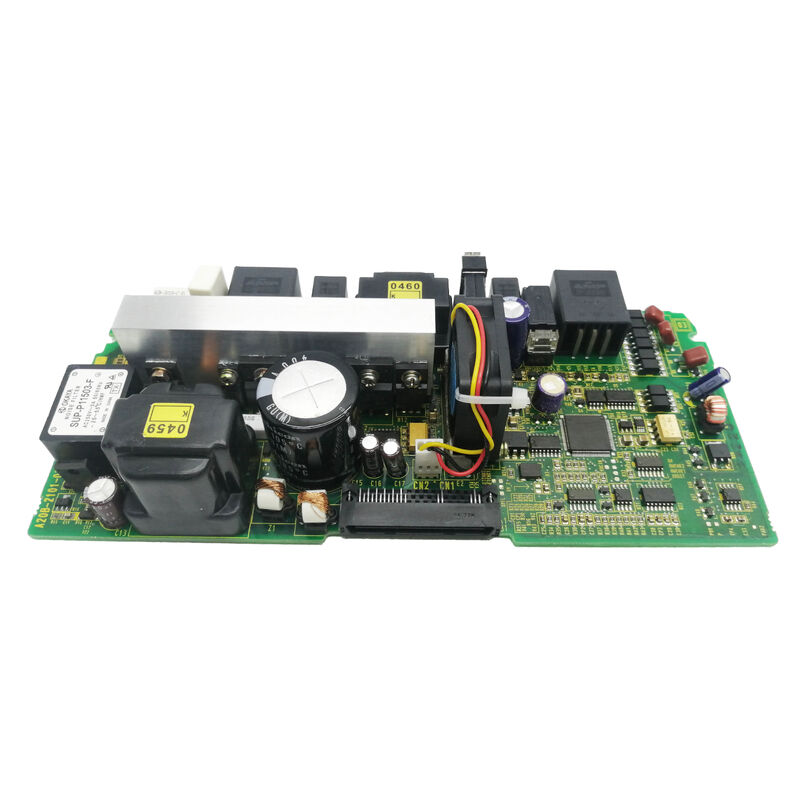

FANU PC Board A20B-2101-0950 A20B21010950 A2OB-21O1-O95O

A20B-2101-0950∙ FANUC سری A20B Servo Drive صفحه مدار چاپی

قابلیت نگهداری در سطح هیئت مدیره در سیستم های محرک FANUC

ماژول های تقویت کننده servo و spindle FANUC با چندین PCB قابل برداشتن به جای یک مجمع مدار یکپارچه طراحی شده اند. این معماری به دلایل عملی وجود دارد:وقتی که یک درایو شکست بخورد، شکست معمولاً در یک تخته محلی است مرحله قدرت ، مدار کنترل یا تخته رابط.تعویض فقط تخته شکست خورده درایو را با کسری از هزینه تعویض ماژول کامل بازسازی می کند.

A20B-2101-0950 یک صفحه مدار در این لایه سرویس دهی یک PCB جایگزین برای اسلات خاص و عملکردی است که در ماژول تقویت کننده FANUC مورد استفاده قرار می گیرد.مانند سایر تخته های سری A20B-2101، در سیستم های محرک سرو و اسپندل FANUC در سراسر سیستم های CNC و روبات کار می کند.

اطلاعات کلیدی محصول

چگونه خرابی های برد سرو در ماشین وجود دارد

خرابی صفحه ی درایو سرو همیشه باعث خاموش شدن کامل درایو نمی شود. بسته به اینکه کدام صفحه خراب می شود و کدام جزء در آن صفحه تحت تاثیر قرار می گیرد، علائم می تواند از ظریف تا چشمگیر باشد:

تخریب تدریجی:کاهش دقت سرو، افزایش پس از خطا، یا موقعیت ناپایدار اغلب ناشی از حرکت قطعات در مدار های پردازش سنجش جریان یا بازخورد.

آلارم متناوب:محرک گاهی اوقات در حین حرکت محور های خاص حرکت می کند اما در حالت تنظیم مجدد پاک می شود که نشان می دهد یک قطعه هیئت مدیره که تحت فشار حرارتی یا بار شکست می خورد.

سفر فوری:آلارم های درایو بلافاصله فعال می شوند، یا در یک نقطه ثابت در چرخه ماشین حرکت می کنند، یک الگویی که دفترچه تاریخی آلارم CNC می تواند به دنبال یک عملکرد خاص درایو کمک کند.

از دست دادن ارتباطCNC نمی تواند با درایو در بس servo خود ارتباط برقرار کند - یک خرابی در FSSB یا نوع A / B، نه یک خرابی در مرحله قدرت.

هر الگویی به بخش متفاوتی از الکترونیک درایو اشاره می کند، هدف جایگزینی را به A20B-2101-0950 یا یک صفحه دیگر در ماژول محدود می کند.

سناریوهای کاربرد

بازنگری تقویت کننده سرو:یک ماژول تقویت کننده سرو FANUC بر روی یک ابزار ماشین طولانی مدت تعمیر می شود. A20B-2101-0950 به عنوان بخشی از به روز رسانی سطح صفحه جایگزین می شود، در کنار سایر PCB های قدیمی در ماژول،برای تنظیم مجدد عمر قطعات الکترونیک درایو.

اصلاح خطای هدفمند:یک ماژول سرو ربات FANUC پس از یک دوره کار عادی یک آژیر ثابت ایجاد می کند. کد آژیر به یک خطای داخلی در برد درایو اشاره می کند. جایگزینی A20B-2101-0950 آژیر را حل می کند.

قطعات پشتیبان کارگاه برای سیستم های چند محوری:یک یکپارچه ساز سیستم که یک کارخانه با چندین ایستگاه ربات FANUC را نگهداری می کند، A20B-2101-0950 را به عنوان بخشی از کیت قطعات یدکی درایو ذخیره می کند، که امکان تعمیر در یک شیفت در خرابی ماژول سرو را فراهم می کند.

سوالات عمومی

سوال1: رابطه بین A20B-2101-0950 و A20B-2101-0922 چیست؟

هر دو صفحه در سری A20B-2101 هستند و هر دو به کاربردهای تقویت کننده servo / spindle FANUC خدمت می کنند.آنها شماره های مختلف قطعات با پیکربندی های مدار مختلف برای مدل های مختلف تقویت کننده یا اسلات در ماژول های تقویت کننده هستندآنها جایگزینی برای یکدیگر نیستند - صفحه صحیح توسط مدل تقویت کننده خاص و محل اشغال آن تعیین می شود.تایید شماره قطعات دقیق از برچسب صفحه نصب شده یا لیست قطعات یدکی تقویت کننده.

س2: آیا A20B-2101-0950 پارامترهای ذخیره شده از درایو اصلی را حمل می کند؟

این بستگی به نوع برد دارد. برد های کنترل در تقویت کننده های سرو FANUC ممکن است کد های شناسایی موتور، داده های تنظیم گین یا آستانه های محافظت را در فلش یا EEPROM ذخیره کنند.اگر A20B-2101-0950 اصلی حاوی داده های ذخیره شده باشد، یک صفحه ی جایگزین ممکن است نیاز به بارگذاری مجدد داده ها از نسخه ی پشتیبان داشته باشد قبل از اینکه درایو به عملکرد بهینه برگردد.برای تعیین اینکه آیا بارگذاری داده پس از تعویض لازم است، از کتابچه نگهداری تقویت کننده سرو برای سیستم خاص استفاده کنید..

س3: چگونه هشدارهای FANUC برای شناسایی صفحه خراب شده رمزگشایی می شوند؟

آلارم های سرو CNC FANUC (آلارم های SV) و آلارم های اسپینل (آلارم های SP) در کتابچه راهنمای کاربری CNC و کتابچه توضیحات تقویت کننده سرو ذکر شده اند. هر آلارم دارای یک شماره، توصیف،و یک لیست از علل احتمالیبسیاری از توضیحات آلارم به طور صریح مشخص می کنند که کدام بخش سخت افزاری (circuit circuit) ، مدار کنترل (control circuit) ، رابط رمزگذاری کننده (encoder interface) یا رابط ارتباطی (communication interface) احتمالاً منبع خرابی است.به طور مستقیم به تخته جایگزین اشاره دارد..

سوال 4: آیا ایمن است که درایو را با A20B-2101-0950 خارج شود؟

نه، کار کردن با یک ماژول تقویت کننده سرو با هر PCB مورد نیاز از بین رفته ایجاد یک پیکربندی الکتریکی ناقص و بالقوه خطرناک می کند.از دست رفته تخته ها می تواند منجر به رفتار غیر قابل پیش بینی تغییرهمیشه اطمینان حاصل کنید که تمام تخته های مورد نیاز به درستی نصب شده اند قبل از تغذیه هر ماژول تقویت کننده سرو.

سوال 5: برای جایگزینی صحیح A20B-2101-0950 چه مدارکی لازم است؟

مدارک مورد نیاز عبارتند از: راهنمای توصیف تقویت کننده سرو برای مدل تقویت کننده خاص (برای نمودار موقعیت صفحه و پین های کانکتور) ،کتابچه راهنمای تعمیر و نگهداری CNC (برای روش های ایمنی و الزامات تخلیه)، و لیست قطعات یدکی تقویت کننده (برای تأیید اینکه A20B-2101-0950 صفحه صحیح برای اسلات هدف است).مستندات FANUC برای اکثر سری تقویت کننده ها از خدمات مستندات فنی FANUC در دسترس است.
