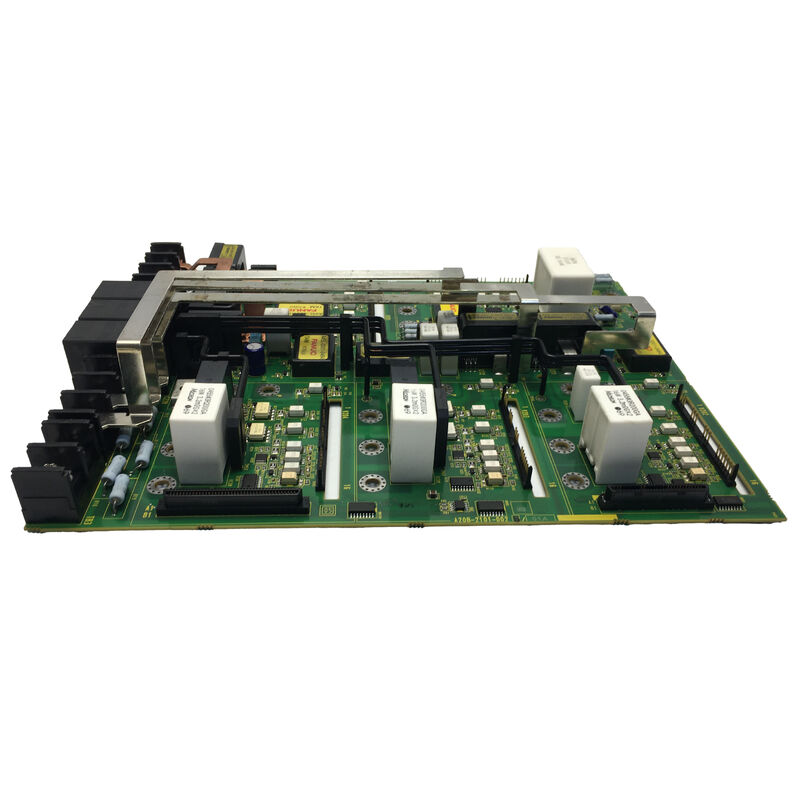

A20B-2101-0922 | برد مدار سرو درایو سری FANUC A20B-2101 — تعویض PCB تقویت کننده سروو CNC / روبات

سری A20B-2101 - Servo Drive Electronics

سری A20B-2101 شامل بردهای مدار درایو سروو و اسپیندل FANUC - PCBهای کنترل و قدرت هستند که هسته الکترونیکی تقویت کننده سروو و ماژول های درایو اسپیندل FANUC را تشکیل می دهند. این سری طیف وسیعی از انواع بردها را پوشش می‌دهد که رتبه‌بندی‌های مختلف قدرت درایو، ظرفیت‌های فعلی و نسل‌های رابط را در خانواده‌های محصولات CNC و ربات FANUC ارائه می‌کنند.

بردهای این سری سیگنال‌های درایو گیت، مدارهای سنجش جریان، منطق حفاظتی و رابط‌های ارتباطی را حمل می‌کنند که دستورات موقعیت و سرعت را از CNC به خروجی‌های کنترل دقیق موتور ترجمه می‌کنند. هنگامی که یک ماژول درایو سروو یک خطای داخلی ایجاد می کند، بردهای مدار داخل آن مسیر جایگزینی هستند - نصب یک برد اصلی FANUC، درایو را به عملکرد مشخص شده خود باز می گرداند.

اطلاعات کلیدی محصول

تخته های مدار در تقویت کننده های سرو - لایه کنترل

یک ماژول تقویت کننده سروو FANUC شامل PCB های لایه ای است که هر کدام یک لایه عملکردی خاص را مدیریت می کنند:

برد پاور:سوئیچینگ ولتاژ بالا و جریان بالا را برای مرحله خروجی درایو مدیریت می کند - سیگنال های درایو دروازه به دستگاه های سوئیچینگ IGBT، نظارت بر باس DC، و کنترل بازسازی.

تابلوی کنترل:دستورات سروو CNC را پردازش می کند (از طریق رابط FSSB، نوع A یا نوع B)، حلقه کنترل فعلی را با نرخ به روز رسانی میکروثانیه اجرا می کند، بازخورد موتور از رمزگذار را مدیریت می کند و منطق حفاظت از سروو را اجرا می کند.

تابلو سیم کشی:رابط اتصال فیزیکی بین کابل های خارجی و پشته PCB داخلی را فراهم می کند.

A20B-2101-0922 یکی از این نقش ها را در ماژول تقویت کننده سروو یا اسپیندل FANUC قابل اجرا انجام می دهد. جایگزینی آن عملکرد الکترونیکی درایو را در سطح برد بازیابی می کند - از هزینه جایگزینی ماژول کامل تقویت کننده جلوگیری می کند.

خطاهای درایو سروو که منجر به تعویض برد می شود

همه عیوب درایو سروو نیاز به تعویض کامل ماژول تقویت کننده ندارند. برخی از کدهای هشدار و الگوهای خطا نشان دهنده خرابی در سطح برد به جای خرابی دستگاه برق هستند:

• کدهای هشدار دائمی که با خطاهای موتور یا سیم کشی خارجی مطابقت ندارند
• موتور و سیم کشی درست است، اما درایو از پاک کردن هشدارهای آمادگی خودداری می کند
• از دست دادن عملکردهای خاص (ارتباط بازخورد رمزگذار، رابط ارتباطی، کنترل جریان) با باقی ماندن سایر بخش های درایو
• رفتار درایو که پس از گذرا ولتاژ در سمت منبع تغذیه بدون آسیب فیزیکی آشکار تغییر کرد

در این موارد، تعویض هدفمند برد استراتژی صحیح تعمیر است. برد جایگزین A20B-2101-0922 عملکرد خراب را بدون تعویض سخت افزار مکانیکی و قدرت ماژول کامل بازیابی می کند.

سناریوهای کاربردی

خطای داخلی ماژول سروو:تقویت کننده سروو دستگاه CNC با یک زنگ داخلی که با خطای کابل رمزگذار، موتور یا سیم کشی مطابقت ندارد، کار می کند. تشخیص در سطح برد، A20B-2101-0922 را به عنوان جزء ناموفق شناسایی می کند. تعویض برد باعث بازیابی عملکرد عادی محور می شود.

تعمیر درایو سروو ربات:سروو درایو کنترلر ربات FANUC یک خطای متناوب در یک مفصل ربات ایجاد می کند. جایگزینی A20B-2101-0922 رفتار متناوب را برطرف می کند و ربات را به عملیات تولید قابل اعتماد باز می گرداند.

یدک کارگاه درایو برد:یک مرکز تولید مجموعه‌ای از بردهای سری A20B-2101 را به‌عنوان قطعات یدکی کارگاهی برای تعمیر سریع ماژول سروو نگهداری می‌کند و زمان تعمیر درایو را از روزها به ساعت‌ها کاهش می‌دهد.

سوالات متداول

Q1: چگونه تشخیص دهم که کدام برد در ماژول تقویت کننده خراب شده است؟

با خواندن کد هشدار خاص از CNC یا نمایشگر درایو، عیب را جدا کنید. کدهای هشدار درایو FANUC (آژیرهای SV و آلارم SP) در دفترچه راهنمای توضیحات تقویت کننده سروو ثبت شده است. برخی از آلارم ها مخصوص برد کنترل و برخی دیگر مخصوص برد پاور هستند. آسیب حرارتی، علائم سوختگی یا تغییر رنگ اجزا در یک برد در مقابل دیگری نیز تشخیص را هدایت می کند. اگر نمایشگر LED درایو عملکردی باشد، الگوی هشدار کمک می کند تا خطا را به یک برد خاص در پشته محدود کنید.

Q2: آیا A20B-2101-0922 حاوی داده های کالیبراسیون مخصوص موتور است؟

برخی از بردهای کنترلی تقویت کننده سروو FANUC داده های شناسایی موتور را ذخیره می کنند یا در حافظه غیر فرار روی برد کالیبره می شوند. اگر برد تعویض شده حاوی داده های خاص موتور باشد، داده ها باید پس از نصب جایگزین مجددا وارد یا از نسخه پشتیبان دانلود شوند. برای تأیید اینکه آیا A20B-2101-0922 داده های موتور ذخیره شده را قبل از نصب حمل می کند، اسناد تعمیر و نگهداری مدل تقویت کننده سروو خاص را بررسی کنید.

Q3: آیا A20B-2101-0922 در سیستم‌های ماشینکاری CNC، کنترل‌کننده‌های ربات یا هر دو استفاده می‌شود؟

سری A20B-2101 در هر دو خط تولید CNC و ربات استفاده می شود، زیرا معماری سروو درایو FANUC بین پلتفرم ها به اشتراک گذاشته شده است. استقرار خاص A20B-2101-0922 بستگی به سیستمی دارد که در آن نصب شده است. موقعیت برد در لیست قطعات یدکی سیستم هدف تایید می کند که آیا درایو محور CNC، درایو اسپیندل یا تقویت کننده مشترک ربات خدمت می کند.

Q4: آیا می توان A20B-2101-0922 را به جای تعویض برای تعمیر فرستاد؟

تعمیر یک گزینه مقرون به صرفه است که عیب از خرابی قطعات گسسته باشد (آی سی درایور گیت IGBT خراب، خازن آسیب دیده، فیوز محافظ سوخته) که می تواند در سطح قطعه شناسایی و برطرف شود. تخته‌هایی که آسیب‌های ناشی از فشار بیش از حد الکتریکی دارند معمولاً بهتر از تعمیر تعویض می‌شوند.

Q5: چه اقدامات احتیاطی ESD برای A20B-2101-0922 اعمال می شود؟

A20B-2101-0922 حاوی آی سی های منطقی CMOS و نیمه هادی های راه انداز است که مستعد تخلیه الکترواستاتیکی هستند. فقط با یک بند مچ اتصال به زمین متصل به یک سطح زمین، دسته کنید. نگهداری و حمل در بسته بندی آنتی استاتیک هنگام دسترسی به ماژول تقویت کننده سروو، قبل از لمس هر PCB، خود را به زمین تخلیه کنید. درایو باید به طور کامل خاموش شود و خازن های باس DC قبل از دسترسی به برد داخلی کاملاً دشارژ شوند - قبل از باز کردن محفظه آمپلی فایر از یک ولت متر DC برای تأیید اینکه ولتاژ باس DC زیر 50 ولت است استفاده کنید.
