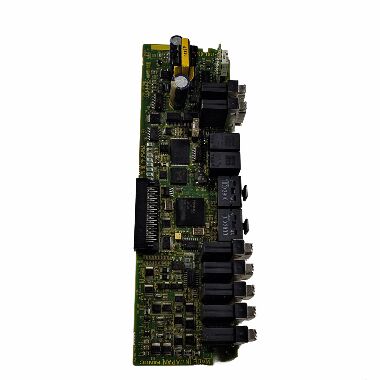

1PC استفاده شده FANUC A20B-2101-0840 A20B21010840 A2OB-21O1-O84O

A20B-2101-0840

هیئت مدیره اتصالات برق لایه مسیریابی فعلی

در معماری ماژول درایو FANUC، انواع مختلفی از برد ها لایه های فیزیکی و الکتریکی متمایز را اشغال می کنند.صفحه اتصال برقیک تخته که اتصال فیزیکی و الکتریکی را برای مدار های قدرت در مجموعه محرک فراهم می کند.

بوردهای اتصال برق به عنوان رابط بین مسیرهای برق جریان بالا و بوردهای عملکردی مختلف در سیستم محرک عمل می کنند.نقش آن ها از تخته های کنترل (که پردازش سیگنال و ارتباطات دیجیتال را مدیریت می کنند) و از تخته های سیم کشی (که کابل موتور خارجی و اتصالات اتوبوس DC را حمل می کنند) متفاوت استیک صفحه اتصال برق معمولا:

مسیرهای خطوط برق داخلی:توزیع ولتاژ های مختلف DC (5V، 15V، 24V) از بخش منبع برق به تخته های منطقی در مجمع محرک.

اتصال بین صفحه را فراهم می کند:به عنوان یک نقطه اتصال که در آن چندین صفحه در داخل ماژول درایو سیگنال های قدرت و کنترل را از طریق کانکتورهای تعریف شده مبادله می کنند.

رابط هاي تسلسل قدرت را اداره ميکنه:حمل سیگنال ها و اتصالات برق که از تسلسل کنترل شده روشن شدن و خاموش شدن در سیستم محرک پشتیبانی می کنند.

اطلاعات کلیدی محصول

تولیدات ژاپن

تمام تخته های سری A20B-2101 در ژاپن با استانداردهای تولید FANUC تولید می شوند. تولید ژاپن برای PCB های محرک FANUC تضمین می کند:

• مشخصات قطعات با هدف اصلی طراحی مطابقت دارد
• کیفیت تولید PCB با تحمل تولید FANUC مطابقت دارد
• فرآیند مونتاژ بر اساس پروتکل های قابلیت اطمینان FANUC برای سخت افزار اتوماسیون صنعتی انجام می شود

For drive power connection boards — which carry internal power distribution and must maintain reliable contact under vibration and thermal cycling in a drive cabinet — Japan-origin manufacturing provides confidence in material and process quality.

سناریوهای کاربرد

خطای اتصال برق در محرک:یک سیستم محرک CNC FANUC یک مشکل را ایجاد می کند که می تواند به صفحه اتصال برق داخلی مربوط شود. A20B-2101-0840 از برچسب صفحه خود شناسایی می شود.تعویض توزیع قدرت داخلی مجموعه درایو را بازگرداند.

تعمیر ماژول درایو:کارگاه خدماتی برای جایگزینی A20B-2101-0840 به عنوان بخشی از تجدید کامل مجموعه هیئت مدیره.

سوالات عمومی

سوال1: چگونه می توانم تایید کنم که A20B-2101-0840 برای فرش محرک FANUC من درست است؟

شماره قطعه را از برچسب صفحه در داخل ماژول درایو خاص بخوانید. اگر برچسب A20B-2101-0840 خوانده شود، این جایگزینی صحیح است.

سوال2: آیا تعویض A20B-2101-0840 بر پارامترهای CNC تاثیر می گذارد؟

نه. تخته های اتصال برق، پارامترهای سرو CNC یا اسپندل را ذخیره نمی کنند. تعویض A20B-2101-0840 هیچ مقدار پارامتر ذخیره شده را تحت تاثیر قرار نمی دهد. پس از نصب تخته جایگزین،سیستم محرک توزیع قدرت عادی را بازگرداند و CNC پارامترهای موجود را از طریق رابط سرو خود اعمال می کند.

سوال 3: چه احتیاطی برای ESD برای A20B-2101-0840 اعمال می شود؟

استفاده از یک بند مچ دست ضد ایستاتیک در سطح ایمن ESD. حمل و نقل و ذخیره در بسته بندی ضد ایستاتیک. PCB های درایو در سری A20B-2101 حاوی دستگاه های حساس به ESD هستند.از لمس سطوح قطعات و پد ها اجتناب کنید. هميشه قبل از اينکه به هر کارت دريافتي داخلي دسترسي پيدا کني سيستم رو کاملا خاموش کن

Q4: قبل از دسترسی به A20B-2101-0840 در داخل یک ماژول درایو، چه روش ایمنی ای اعمال می شود؟

ماژول های محرک پس از حذف قدرت AC ولتاژ اتوبوس DC را در خازن های خود حفظ می کنند. زمان انتظار تخلیه مشخص شده در راهنمای تعمیر و نگهداری FANUC برای ماژول مورد استفاده را دنبال کنید.قبل از باز کردن محفظه ماژول یا دست زدن به هر صفحه داخلی، تخلیه اتوبوس DC را با ولتی متر کالیبر شده بررسی کنید..

س5: آیا A20B-2101-0840 در هر دو ماشین آلات CNC و کاربردهای راننده ربات استفاده می شود؟

سری A20B-2101 در تمام درایو های ماشین آلات CNC و سخت افزار درایو سرو ربات FANUC استفاده می شود.کاربرد خاص A20B-2101-0840 بستگی به مجموعه محرک میزبان دارد که در آن نصب شده است. قبل از سفارش، نوع سیستم میزبان را از مستندات ماژول نصب شده تأیید کنید.
