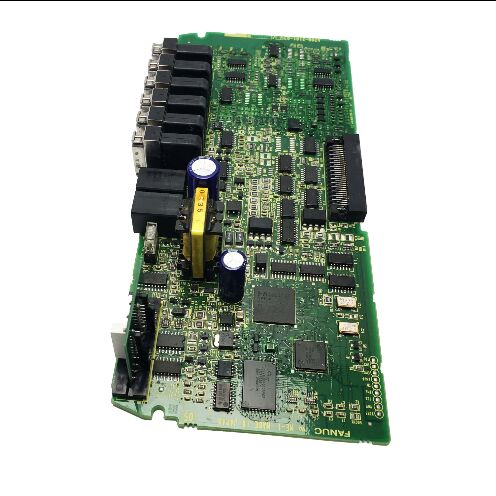

1PC استفاده شده FANUC A20B-2101-0631 A20B21010631 A2OB-21O1-O631

A20B-2101-0631 | برد پاور سری FANUC A20B-2101 — سیستم درایو CNC PCB / A20B-2101-063x خانوادگی / یدکی اتوماسیون صنعتی

A20B-2101-063x — خانواده ای از بردهای قدرت درایو

A20B-2101-0631 متعلق به مجموعه ای نزدیک از بردهای قدرت در سری A20B-2101 است - گروه 063x که شامل A20B-2101-0630، 0631، 0632 و 0633 است. خانواده درایوهای مشابه یا پوشش های پیشرونده از همان برنامه برد پاور.

در سری A20B-2101 به طور کلی، بردهای پاور در زمینه های مختلف درایو و منبع تغذیه ظاهر می شوند:

بردهای قدرت تقویت کننده سروو:از جمله برد برای درایوهای Beta-i SVM1 (مانند A20B-2101-0090 و 0091 برای انواع 4A و 20A) و بردهای قدرت سری Alpha-i بزرگتر برای ماژول های تک محوره با جریان بالاتر.

بردهای ماژول منبع تغذیه:از جمله خانواده A20B-2101-0390 (بردهای پرقدرت Alpha-i PSM با نمایشگر LED 7 قسمتی) که منبع تغذیه باس DC را برای کل کابینت درایو سروو فراهم می کند.

بردهای سروو پاور ربات:از جمله بردهای قدرت 6 محوره سروو درایو (A20B-2101-0221, A20B-2101-0511) برای مجموعه های درایو مشترک ربات FANUC.

A20B-2101-0631 در این زمینه برد قدرت عمل می کند - عملکرد لایه قدرت را برای درایو یا ماژول تقویت کننده خاصی که در آن نصب شده است ارائه می دهد.

اطلاعات کلیدی محصول

تابلوهای برق در معماری ماژول درایو

در ماژول‌های تقویت‌کننده سروو و اسپیندل FANUC، بردهای پاور وظایف لایه‌ای با جریان بالا را انجام می‌دهند که بردهای کنترل نمی‌توانند:

رابط باس DC:بردهای برق حامل هادی های مسی سنگین و کانکتورهای جریان بالا هستند که ماژول را به باس DC متصل می کنند. پتانسیل باس 200–300 ولت و جریان اوج جریان در طول شتاب موتور، این سخت افزار را اساساً با سیگنال های سطح منطقی برد کنترل متفاوت می کند.

رابط مرحله خروجی موتور:بردهای برق خروجی سه فاز را از مرحله سوئیچینگ IGBT به کانکتورهای کابل موتور هدایت می کنند و جریان نامی کامل موتور را حمل می کنند.

سنجش فعلی:سنسورهای اثر هال یا شنت‌های مقاومتی روی برد پاور جریان‌های فاز موتور را در زمان واقعی اندازه‌گیری می‌کنند. این اندازه گیری ها برای تنظیم جریان حلقه بسته به برد کنترل بازخورد می دهند.

مدیریت حرارتی:بردهای قدرت از نظر فیزیکی به هیت سینک IGBT نزدیکتر از بردهای کنترلی هستند و طرح آنها باید الزامات رابط حرارتی اتلاف انرژی در درایو را برآورده کند.

سناریوهای کاربردی

خطای برد پاور درایو:یک ماژول درایو FANUC آلارم‌های حفاظت از اضافه جریان یا سخت‌افزار را ایجاد می‌کند. بورد کنترل سالم است. برد پاور A20B-2101-0631 به عنوان خطا شناسایی شده است. تعویض، عملکرد خروجی برق درایو را بازیابی می کند.

لوازم یدکی نگهداری درایو:یک مرکز تولید، A20B-2101-0631 را به عنوان یدکی برای برد برق محلی نگهداری می کند تا امکان تعمیر سریع درایو را فراهم کند.

سوالات متداول

Q1: چه ماژول های درایو خاصی از A20B-2101-0631 استفاده می کنند؟

A20B-2101-0631 در گروه 063x بردهای پاور A20B-2101 قرار دارد. ماژول درایو خاصی که از آن استفاده می کند از روی برچسب برد داخل ماژول قابل اجرا مشخص می شود. شماره قطعه را با لیست قطعات یدکی موجود در دفترچه راهنمای تعمیر و نگهداری FANUC برای ماژول درایو نصب شده ارجاع دهید تا نقش عملکردی دقیق برد را تأیید کنید.

Q2: آیا A20B-2101-0630، 0631، 0632، و 0633 با یکدیگر قابل تعویض هستند؟

بردهای 063x در سری A20B-2101 احتمالاً انواعی از خانواده درایوهای مشابه هستند - احتمالاً رتبه‌بندی‌های فعلی یا پیکربندی‌های رابط متفاوت. آنها با هم به عنوان یک خانواده توسط تامین کنندگان قطعات یدکی فهرست شده اند، اما تخته های جداگانه با مشخصات ماژول خاصی مطابقت دارند. قبل از سفارش تعویض، تأیید کنید که کدام نوع خاص (0630، 0631، 0632 یا 0633) از روی برچسب برد نصب شده است.

Q3: قبل از دسترسی به A20B-2101-0631 چه اقدامات احتیاطی ایمنی اعمال می شود؟

بردهای قدرت در سطوح ولتاژ باس DC در داخل ماژول های درایو کار می کنند. قبل از هرگونه دسترسی داخلی مطمئن شوید که بانک خازن ماژول درایو کاملاً تخلیه شده است. دستورالعمل انتظار تخلیه دفترچه راهنمای تعمیر و نگهداری FANUC را برای ماژول مربوطه دنبال کنید و قبل از دست زدن به هر برد داخلی با یک ولت متر DC کالیبره شده بررسی کنید.

Q4: آیا جایگزینی A20B-2101-0631 بر پارامترهای درایو تأثیر می گذارد؟

خیر. پارامترهای درایو در حافظه پارامتر اصلی CNC ذخیره می شوند، نه در برد پاور. جایگزین کردن A20B-2101-0631 هیچ یک از تنظیمات پارامتر ذخیره شده را تغییر نمی دهد. پس از نصب جایگزینی و بازیابی قدرت، CNC پارامترهای موجود را از طریق رابط ارتباطی سروو خود به درایو اعمال می کند.

Q5: آیا A20B-2101-0631 را می توان در سطح قطعه تعمیر کرد؟

تعمیر پاور بردهای سری A20B-2101 در سطح جزء توسط مراکز خدمات تخصصی FANUC ارائه می شود. اجزای معمول تعمیر شده عبارتند از مقاومت های حس جریان، آی سی های درایور گیت و دستگاه های حفاظتی. برای ماشین های حیاتی تولید، تعویض مستقیم برد معمولا سریعتر از تعمیر است. هر دو گزینه بسته به در دسترس بودن و نیازهای چرخش قابل اجرا هستند.
