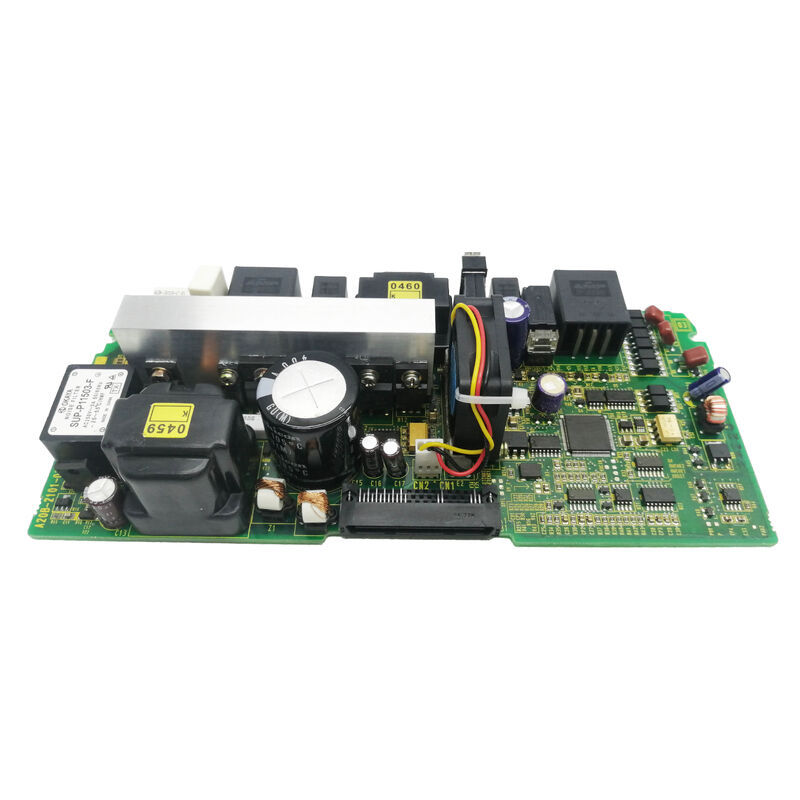

A20B-2101-0390∙ FANUC Alpha I Series Power Supply PCB ∙ 7-Segment LED / On-Board Noise Filter / Printed Circuit PSM Board (فانوک الفا سری اول) PCB 7 بخش LED / فیلتر سر و صدا در سیستم / صفحه مدار چاپی PSM
ماژول تغذیه آلفا I پایه انرژی سیستم محرک
A20B-2101-0390 هیئت مدیره برق مدار چاپی برای سیستم محرک سری الفا I FANUC است. در معماری الفا I FANUC،ماژول منبع برق (PSM) به عنوان واحد تبدیل قدرت مرکزی برای کل سیستم محرک استفاده می شود ️ از جمله هر دو تقویت کننده سرو و اسپندل متصل به آن در اتوبوس مشترک DC.
PCB A20B-2101-0390 هیئت کنترل و نظارت در PSM است که مدیریت:
کنترل اصلاح:PSM قدرت جریان متناوب سه فاز ورودی را به ولتاژ بس DC تنظیم شده تبدیل می کند. PCB منبع برق این فرآیند اصلاح را کنترل می کند و سطح ولتاژ درست را در بس DC کنترل می کند.
استفاده از انرژی تجدیدپذیر:هنگامی که محورهای سرو یا اسپندل کند می شوند، انرژی بازسازی کننده تولید می کنند.PSM این انرژی را مدیریت می کند یا آن را به شبکه AC (در پیکربندی های PSM بازسازی شده) برگرداند یا از طریق مقاومت بازسازی شده از بین ببرد.A20B-2101-0390 کنترل بازسازي را کنترل مي کند
نظارت بر اتوبوس DC:PCB منبع برق ولتاژ اتوبوس DC را در زمان واقعی کنترل می کند، شرایط ولتاژ بالا و پایین را تشخیص می دهد و قبل از آسیب رساندن به الکترونیک قدرت، خاموش شدن محافظ را ایجاد می کند.
نمایش وضعیت:The 7-segment LED display on A20B-2101-0390 shows the PSM's operating status and alarm codes — providing direct visual indication of the power supply module's condition without requiring a CNC connection for basic diagnostics.
مشخصات کلیدی
| پارامتر |
ارزش |
| نوع سری |
آلفا I |
| نوع تخته |
مدار چاپی (برابر برق) |
| نمايش |
لامپ LED هفت بخش |
| فیلتر سر و صدا |
در هواپیما |
| درخواست |
کنترل منبع برق آلفا I PSM |
فیلتر سر و صدا در هواپیما
مشخصات فیلتر سر و صدا در هواپیما فیلتر EMI (مداخلات الکترومغناطیسی) یکپارچه را در A20B-2101-0390 شناسایی می کند. Switching power electronics generate significant high-frequency electrical noise — both conducted noise that travels back onto the mains supply and radiated noise that affects nearby sensitive circuits.
فیلتر سر و صدا در A20B-2101-0390:
سرکوب EMI انجام شده:Ferrite inductors and capacitors on the power supply PCB attenuate high-frequency switching noise before it reaches the mains conductors — reducing interference with other equipment on the same power supply.
انطباقOn-board filtering is part of FANUC's drive design for CE marking and other EMC compliance requirements — ensuring the drive system meets the radiated and conducted emission limits specified for industrial machinery.
سناریوهای کاربرد
خطای PCB منبع برق PSM:یک سیستم درایو FANUC Alpha I آلارم های سطح PSM را ایجاد می کند.PCB منبع برق A20B-2101-0390 به عنوان خطای شناسایی شده استجايگزيني باعث برقراري اتوبوس DC و کار نرمال دريافت شده است.
نگهداري سيستم راننده آلفاسیستم حرکت آلفا I یک کارخانه تولید تحت تعمیرات برنامه ریزی شده جامع قرار می گیرد.A20B-2101-0390 به عنوان بخشی از تجدید الکترونیک PSM جایگزین می شود تا عملکرد قابل اعتماد منبع برق را تضمین کند..
سوالات عمومی
س1: نقش PCB منبع برق PSM در سیستم محرک Alpha I چیست؟
در معماری الفا I FANUC ، PSM واحد تبدیل قدرت مرکزی است A20B-2101-0390 PCB کنترل در داخل PSM است، مدیریت اصلاح، نظارت بر اتوبوس DC، مدیریت انرژی تجدیدپذیر و خاموش شدن های محافظتی. بدون PSM عملکردی، هیچ سرو یا محرک پیچ در سیستم نمی تواند کار کند.
سوال2: کد های LED 7 بخش در A20B-2101-0390 نشان می دهد؟
صفحه نمایش 7 بخش دو نوع اطلاعات را نشان می دهد: کد وضعیت در هنگام عملکرد عادی (تایید PSM فعال است و بس DC آماده است) و کد های هشدار در شرایط نقص.کد های هشدار عددی هستند هر عدد مربوط به یک نوع خاص نقص است که در راهنمای نگهداری FANUC Alpha I servo amplifier مستند شده است.خواندن کد نمایش داده شده نقطه شروع برای هر تشخیص خطای PSM است.
س3: قبل از جایگزینی A20B-2101-0390 چه احتیاطی لازم است؟
PSM حاوی خازن های فیلتر بزرگ است که پس از برداشتن برق شبکه، انرژی DC ولتاژ بالا (معمولاً 300 ٪ 600V DC bus) را ذخیره می کنند. قبل از دسترسی به فضای داخلی PSM:برق برق را خاموش کنید و آن را قفل کنید، سپس زمان تخلیه مشخص شده در دستورالعمل نگهداری را صبر کنید (معمولاً 5 ~ 10 دقیقه). قبل از دست زدن به هر صفحه داخلی ، ولتاژ بس DC را با استفاده از ولتی متر کالیبر شده زیر 30 ولت بررسی کنید.
سوال 4: آیا تعویض A20B-2101-0390 نیاز به پیکربندی مجدد سیستم محرک دارد؟
PCB منبع برق PSM حاوی ذخیره سازی پارامتر قابل تنظیم کاربر نیست تمام پارامترهای سرو و اسپندل در حافظه پارامتر CNC قرار دارند.پس از نصب A20B-2101-0390 جایگزین و بازگرداندن قدرت شبکه، PSM باید بس DC را به طور عادی تنظیم کند. قبل از فعال کردن CNC و آزمایش درایو های سرو و اسپندل ، بررسی کنید که صفحه نمایش 7 بخش وضعیت آماده درست را نشان می دهد.
Q5: چه چیزی PSM Alpha I (A20B-2101-0390) را از PSM های قبلی سری Alpha متمایز می کند؟
نام "آلفا I" نشان دهنده نسل سری i از سیستم محرک آلفا FANUC است. یک تکامل از سری قبلی آلفا با عملکرد بهبود یافته، یکپارچگی بالاتر،و پروتکل های ارتباطی به روز شده. The Alpha I PSM uses a printed circuit power supply board (A20B-2101-0390) with integrated noise filtering and 7-segment LED diagnostics — features that reflect the Alpha I generation's design improvements over earlier PSM hardware.
