A20B-2101-0350 FANUC الفا iSP کنترل چرخ دنده PCB A06B-6141 / نوع A / 6141 سری چرخ دنده
A06B-6141 تقویت کننده Spindle Alpha iSP

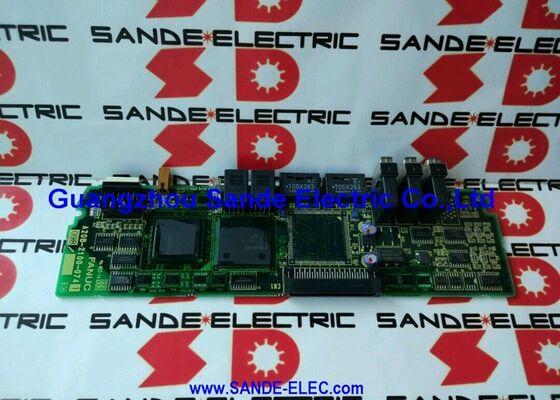

A20B-2101-0350 PCB کنترل نوع A است که در داخل تقویت کننده فانوک A06B-6141 Alpha iSP (i Spindle) نصب شده است.A06B-6141 تقویت کننده فانوک Alpha i-series است، ترمز بازیافتی و عملکرد های اینورتر اسپندل در یک واحد جمع و جور.
PCB کنترل (A20B-2101-0350) لایه هوش درایو است.
کنترل سرعت پیچ:دریافت دستورات سرعت از CNC از طریق رابط پیچ سریال و محاسبه فرکانس و ولتاژ خروجی اینورتر مورد نیاز برای دستیابی به سرعت پیچ دستور داده شده.
کنترل جهت گیری:مدیریت تابع جهت گیری اسپینل ️ متوقف کردن اسپینل در یک موقعیت زاویه ای دقیق برای تغییر ابزار، همگام سازی ضربه سخت و شکل گیری محور Cs.
ارتباطات سریالی:مدیریت ارتباطات بین CNC و محرک پیچ از طریق پروتکل پیچ سریال FANUC خطا) به CNC و دریافت دستورات (رفتار مرجع)، حالت، فعال کنید).
عملکردهای محافظ:نظارت بر دمای درایو، جریان بیش از حد، ولتاژ بیش از حد، و یکپارچگی بازخورد رمزگذاری کننده
مشخصات کلیدی
| پارامتر |
ارزش |
| درایو سازگار |
A06B-6141 (Alpha iSP) |
| نوع |
A (بورد کنترل نوع A) |
| کانکتورها |
CXA2B، CXA2A، JX4, JY1, JA7B، JA7A، JYA2, JYA3 |
| سری |
A20B-2101 |
| عملکرد |
سرعت اسپندل، جهت گیری، ارتباطات سریالی، حفاظت |
توابع کانکتور
A20B-2101-0350 دارای چندین کانکتور تعریف شده است که با بقیه سیستم محرک ارتباط برقرار می کند:
CXA2A / CXA2B:کانکتورهای ارتباطی اسپندل سریال
JA7A / JA7B:اتصال کننده های بازخورد کدگر موقعیت موتور اسپندل دریافت داده های سرعت و موقعیت موتور از کدگر نصب شده بر روی موتور اسپندل.
JYA2 / JYA3:کانکتورهای بازخورد اضافی معمولا برای سیگنال های کدگر موقعیت یا سنسور جهت گیری که در جهت گیری پیچ و توابع محور Cs استفاده می شود.
JX4 / JY1:کانکتورهای رابط برای سیگنال های اضافی شامل تقویت کننده اسپینل آماده، خروجی آلارم یا سیگنال های I/O ماشین.
سناریوهای کاربرد
A06B-6141 آلارم محرک پیچ ️ خطا کنترل PCB:یک تقویت کننده اسپندل FANUC Alpha iSP یک هشدار سطح کنترل (نه یک مشکل برق) را ایجاد می کند. موتور اسپندل و مرحله قدرت سالم تأیید می شوند.PCB کنترل A20B-2101-0350 به عنوان خطای شناسایی شده استجايگزين کردن عملکرد راننده گره رو بر ميگردونه
شکست جهت گیری اسپندل:یک مرکز ماشینکاری CNC دچار نقص جهت گیری می شود spindle در موقعیت درست برای تغییر ابزار متوقف نمی شود.A20B-2101-0350 به عنوان خطای کنترل شناسایی می شود..
سوالات عمومی
سوال 1: چگونه می توانم تایید کنم که A20B-2101-0350 PCB کنترل مناسب برای محرک اسپندل من است؟
شماره مدل تقویت کننده اسپندل را از صفحه نام محرک شناسایی کنید اگر A06B-6141 خوانده شود، پس A20B-2101-0350 PCB کنترل نوع A صحیح است.همچنین علامت "نوع A" را از برچسب صفحه نصب شده بررسی کنید.. سری 6141 در توضیحات محصول مستقیماً با تقویت کننده پیچ A06B-6141 مطابقت دارد.
سوال2: "نوع A" در زمینه A06B-6141 spindle control board چیست؟
تقویت کننده های فنوک ممکن است از پیکربندی های مختلف PCB کنترل استفاده کنند. نوع A و نوع B این انواع را متمایز می کنند. نوع A پیکربندی استاندارد صفحه کنترل برای A06B-6141 است..نصب نوع اشتباه (نوع B در یک موقعیت نوع A) منجر به خرابی ارتباطات یا خطاهای کنترل می شود.
سوال 3: کدام آژیر های آژیر به طور خاص به خطا A20B-2101-0350 اشاره می کنند؟
خطاهای PCB کنترل به طور معمول هشدارها را در گروه ارتباطات سریال اسپینل یا کد های خطای سطح کنترل ایجاد می کنند مانند هشدار 9 (خطای ارتباطات سریالی) ، هشدار 24 (خطای کنترل موتور) ،یا آلارم 73 (خطای کارت کنترل) همانطور که در LED درایو نشان داده شده است. آژیرهای مرحله قدرت (برقی بیش از حد، ولتاژ بیش از حد) معمولا به جای صفحه کنترل به PCB یا IGBT قدرت اشاره می کنند.
سوال 4: آیا تعویض A20B-2101-0350 نیاز به وارد کردن مجدد پارامتر های فنل دارد؟
پارامترهای اسپندل در حافظه پارامتر اسپندل CNC قرار دارند نه در PCB کنترل درایو. پس از نصب جایگزین A20B-2101-0350,CNC بارگیری مجدد پارامترهای پیچ به درایو از طریق رابط پیچ سریالی در طول توالی شروع روشن شدن- قبل از بازگشت به تولید، عملکرد عادی اسپندل را در محدوده سرعت بررسی کنید.
سوال 5: هنگام جایگزینی A20B-2101-0350 چه اقدامات احتیاطی و ایمنی ESD اعمال می شود؟
سي ان سي و محرکهاي محور رو کاملاً خاموش کنيدقبل از باز کردن کابینت درایو، با استفاده از ولتی متر DC کالیبر شده، بررسی کنید که خازن های بس DC درایو به طور کامل تخلیه شده اند. A20B-2101-0350 را با یک بند مچ دست ضد استاتیک در یک سطح ایمن ESD دست بگیرید.
