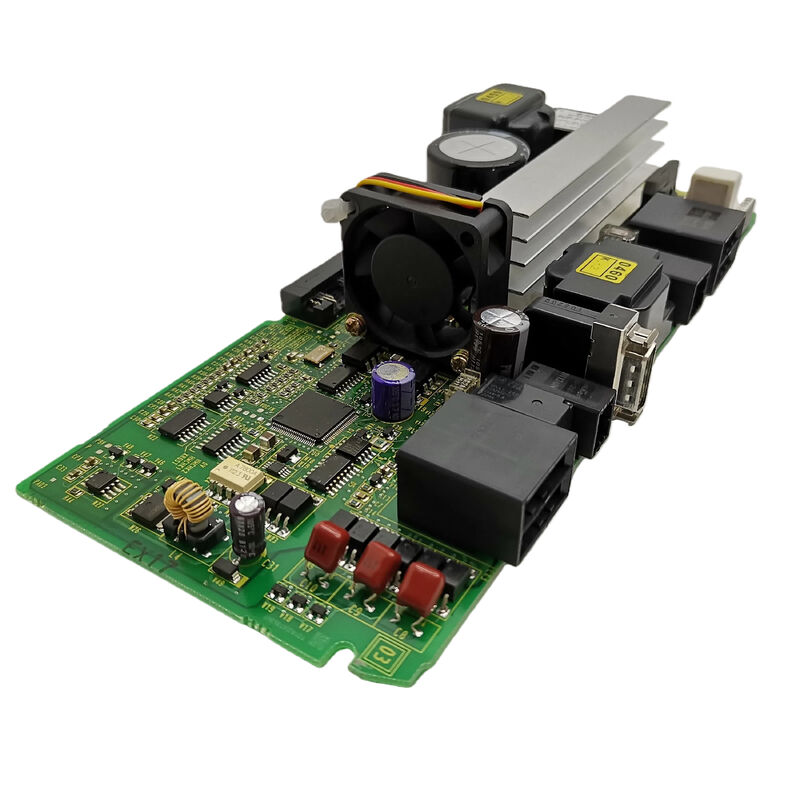

1pc FANUC A20B-2101-0091 کارت سرو تست شده A20B21010091 A2OB-21O1-OO91

A20B-2101-0091 | FANUC Beta-i SVM1-20i Power PCB — FSSB و پیوند ورودی/خروجی / A06B-6130-H002 / A06B-6132-H002

دو نوع رابط، یک برد پاور

سرو درایو FANUC Beta-i SVM1-20i در دو پیکربندی رابط ارتباطی موجود است. انتخاب بستگی به این دارد که دستگاه ابزار از کدام پروتکل ارتباطی CNC استفاده می کند:

رابط FSSB (A06B-6130-H002):از سروو سریال فیبر نوری FANUC برای ارتباط محوری استفاده می‌کند - ایمنی کاملی در برابر تداخل الکترومغناطیسی از محیط کابینت درایو ایجاد می‌کند. برد کنترل: A20B-2101-0050.

رابط لینک ورودی/خروجی (A06B-6132-H002):از گذرگاه سریال لینک I/O FANUC برای ارتباط محوری استفاده می کند و محور سروو را به عنوان یک گره لینک I/O آدرس دهی می کند. برد کنترل: A20B-8101-0200.

هر دو نوع ازA20B-2101-0091 به عنوان برد پاور. مرحله خروجی موتور با جریان بالا، اتصالات باس DC و سخت افزار IGBT بین دو نسخه رابط یکسان هستند - فقط برد کنترل تغییر می کند.

اطلاعات کلیدی محصول

تابلو قدرت در مقابل هیئت کنترل - تقسیم کار

در ماژول Beta-i SVM1-20i، دو PCB فعال عملکردهای مختلفی را انجام می دهند:

A20B-2101-0091 (PCB قدرت):تمام سخت افزارهای جریان بالا را حمل می کند - پایانه های ورودی باس DC، اتصالات خروجی موتور سه فاز و مدارهای سنسور جریان. در سرویس های معمولی در سطوح ولتاژ باس کار می کند.

برد کنترل (A20B-2101-0050 برای FSSB، A20B-8101-0200 برای لینک ورودی/خروجی):ارتباطات دیجیتال را پردازش می کند، الگوریتم های کنترل فعلی را اجرا می کند، بازخورد رمزگذار را پردازش می کند و دستورات گیت IGBT را تولید می کند. در سطوح ولتاژ منطقی کار می کند.

یک A20B-2101-0091 ناموفق معمولاً به‌عنوان آلارم‌های مربوط به خروجی - جریان بیش از حد تحت بار، سفرهای حفاظت سخت‌افزار درایو - به جای خطاهای ارتباطی ظاهر می‌شود. تشخیص این علائم، جایگزینی هدفمند به این برد را راهنمایی می کند.

سناریوهای کاربردی

خطای برق درایو FSSB SVM1-20i:یک Beta-i SVM1-20i (A06B-6130-H002) یک هشدار جریان اضافه تحت بار معمولی ایجاد می کند. برد کنترل به درستی تست می کند. برد پاور A20B-2101-0091 به عنوان خطا شناسایی شده است. تعویض خروجی درایو عادی را بازیابی می کند.

سرویس نوع لینک I/O:دستگاهی که از I/O Link SVM1-20i (A06B-6132-H002) استفاده می کند به برد برق نیاز دارد. A20B-2101-0091 برای هر دو نوع رابط مشترک است - یک پوشش یدکی هر یک از پیکربندی ها را پوشش می دهد.

سوالات متداول

Q1: آیا A20B-2101-0091 می تواند جایگزین A20B-2101-0090 (استفاده شده در SVM1-4i) شود؟

خیر. A20B-2101-0090 SVM1-4i (اوج 4A) را ارائه می دهد در حالی که A20B-2101-0091 به SVM1-20i (اوج 20 آمپر) خدمت می کند. سخت افزار حامل جریان در داخل هر برد با درجه بندی خاص آن مطابقت دارد. آنها با وجود اینکه شبیه به هم به نظر می رسند قابل تعویض نیستند.

Q2: چه رویه ایمنی قبل از دسترسی به A20B-2101-0091 اعمال می شود؟

ماژول SVM1-20i ولتاژ باس DC را پس از قطع برق AC حفظ می کند. صبر کنید تا LED نشانگر شارژ خاموش شود و قبل از باز کردن ماژول با یک ولت متر DC کالیبره شده بررسی کنید. هنگام دست زدن به تخته از یک بند مچی ایمن برای ESD استفاده کنید.

Q3: آیا جایگزینی A20B-2101-0091 نیاز به وارد کردن مجدد پارامتر سروو دارد؟

خیر. پارامترهای سروو در حافظه اصلی CNC ذخیره می شوند، نه در PCB درایو. پس از نصب جایگزین، CNC ارتباط را دوباره برقرار می کند و پارامترهای موجود را به طور خودکار اعمال می کند.

Q4: چه علائمی نشان دهنده خرابی A20B-2101-0091 در مقابل خرابی برد کنترل است؟

خرابی برد برق: آلارم‌های جریان اضافه مرتبط با بار، فازهای نامتقارن موتور، حرکت‌های حفاظتی سخت‌افزاری در شرایط کارکرد. خرابی برد کنترل: خطاهای ارتباطی FSSB/I/O، درایو به حالت آماده نمی رسد، رفتار نامنظم در حین راه اندازی اولیه. آلارم های مرتبط با بار ابتدا به برد پاور اشاره می کنند.
