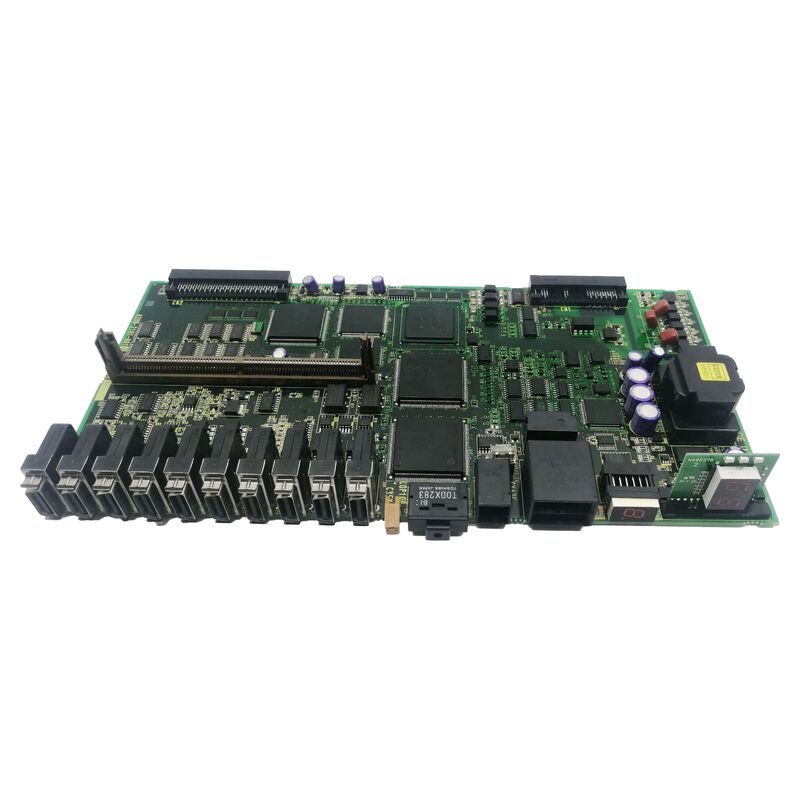

استفاده شده FANUC A20B-2101-0071 A20B21010071 A2OB-21O1-OO71

A20B-2101-0071 | PCB کنترل درایو سری FANUC A20B-2101 — سروو / سیستم‌های درایو اسپیندل / CNC و اتوماسیون / ژاپن اصلی

A20B-2101 - سری درایو برد

سری A20B-2101 طیف گسترده ای از بردهای مدار چاپی کنترل درایو و قدرت FANUC برای ماژول های تقویت کننده سروو و اسپیندل است. این مجموعه دامنه کامل خانواده محصولات درایو FANUC را در بر می گیرد - از درایوهای سروو اقتصادی Beta-i گرفته تا ماژول های سروو و اسپیندل با کارایی بالا Alpha-i، و شامل برنامه های کاربردی درایو سروو ربات.

بردهای مختلف در سری A20B-2101 نقش های عملکردی متمایز را پوشش می دهند:

کنترل بردهای رایانه شخصی برای Beta-i SVM1:از جمله A20B-2101-0050 (برای SVM1-4i، 20i، 40i) و A20B-2101-0051 (برای SVM1-80i، 40HVi). این بردها ارتباطات FSSB، الگوریتم های کنترل جریان و درایو گیت PWM را برای ماژول های سروو تک محور Beta-i مدیریت می کنند.

بردهای پاور برای ماژول های Beta-i:از جمله A20B-2101-0090 و A20B-2101-0091 - PCB های قدرتی که اتصالات خروجی موتور با جریان بالا و سخت افزار درایو گیت IGBT را برای انواع کوچکتر Beta-i SVM1 حمل می کنند.

تابلوهای کنترل اسپیندل:از جمله مدار چاپی اسپیندل کلاس A20B-2101-0350 برای ماژول های درایو اسپیندل FANUC، مدیریت تنظیم سرعت اسپیندل و جهت گیری دوک.

بردهای سروو پاور ربات:از جمله بردهای سری تقویت کننده سروو ربات FANUC - لایه های قدرت داخل ماژول های درایو مشترک ربات.

تابلوهای منبع تغذیه:از جمله بردهای کلاس A20B-2101-0390 برای سری Alpha-i PSM (ماژول منبع تغذیه) FANUC که دارای صفحه نمایش LED 7 قسمتی برای نظارت بر سیستم است.

A20B-2101-0071 یک برد خاص در این خانواده است که درایو یا عملکرد کنترلی را که برای آن طراحی شده است انجام می دهد.

اطلاعات کلیدی محصول

قابلیت سرویس دهی در سطح تخته در ماژول های درایو FANUC

ماژول های درایو FANUC با پشته های PCB قابل تعویض طراحی شده اند. محفظه ماژول معمولاً شامل یک برد سیم کشی (لایه اتصال فیزیکی غیرفعال) و یک یا چند PCB فعال است. این طراحی اجازه می دهد:

تعمیر هدفمند:یک خطای سطح برد جایگزینی را به PCB معیوب خاص جدا می کند - نه کل ماژول.

حفظ پارامتر:پارامترهای درایو در حافظه اصلی CNC قرار دارند، نه در PCB درایو. تعویض A20B-2101-0071 بر تنظیمات پارامتر سروو یا اسپیندل تأثیری ندارد.

کارایی هزینه:جایگزینی در سطح PCB معمولاً هزینه کمتری نسبت به تعویض کامل ماژول دارد.

سناریوهای کاربردی

خطای برد ماژول درایو:یک ماژول درایو سروو درایو FANUC CNC یا ربات یک زنگ هشدار دائمی ایجاد می کند. پس از اینکه تشخیص سیستماتیک خطا تایید کرد که برد سیم‌کشی و دستگاه‌های برق سالم هستند، A20B-2101-0071 به عنوان قطعه خراب شناسایی می‌شود. تعویض، عملکرد عادی درایو را بازیابی می کند.

موجودی قطعات یدکی:تاسیساتی که FANUC CNC یا سیستم‌های روباتی را کار می‌کنند، A20B-2101-0071 را به‌عنوان یدکی کارگاهی نگهداری می‌کنند تا امکان تعمیر سریع در سطح برد فراهم شود.

سوالات متداول

Q1: چگونه تأیید کنم A20B-2101-0071 برد صحیح برای ماژول درایو من است؟

شماره قطعه را از روی برچسب برد داخل ماژول درایو خاص بخوانید. اگر برچسب A20B-2101-0071 را می خواند، این جایگزینی تایید شده است. ارجاع متقابل به لیست قطعات یدکی در کتابچه راهنمای تعمیر و نگهداری FANUC برای مدل ماژول قابل اجرا برای شناسایی نقش عملکردی برد.

Q2: آیا جایگزینی A20B-2101-0071 نیاز به تغییر پارامتر دارد؟

خیر. همه پارامترهای درایو - شناسه موتور، نوع رمزگذار، محدودیت‌های جریان، افزایش سروو - در حافظه پارامتر اصلی CNC ذخیره می‌شوند. تعویض برد A20B-2101-0071 تاثیری بر پارامترهای ذخیره شده ندارد. پس از نصب جایگزین، CNC مجدداً با ماژول ارتباط برقرار می کند و پارامترهای موجود را اعمال می کند.

Q3: چه رویه ایمنی قبل از دسترسی به A20B-2101-0071 در داخل یک ماژول درایو اعمال می شود؟

ماژول های محرک حاوی خازن های باس DC هستند که پس از قطع برق، ولتاژ خطرناک را حفظ می کنند. زمان انتظار تخلیه مشخص شده در دفترچه راهنمای تعمیر و نگهداری FANUC برای ماژول مربوطه را رعایت کنید. دشارژ را با مشاهده LED نشانگر شارژ و اندازه گیری ولتاژ باس DC با یک ولت متر مدرج قبل از دسترسی به هر برد داخلی تأیید کنید.

Q4: آیا A20B-2101-0071 در ماشین ابزار CNC یا برنامه های کاربردی درایو ربات استفاده می شود؟

سری A20B-2101 هم درایوهای ماشین ابزار CNC FANUC و هم درایوهای سروو ربات را ارائه می دهد، زیرا FANUC معماری سخت افزاری درایو را در هر دو خط تولید به اشتراک می گذارد. برنامه خاص به ماژول میزبان بستگی دارد. قبل از سفارش، نوع سیستم میزبان را از مستندات ماژول درایو تأیید کنید.

Q5: آیا A20B-2101-0071 در سطح قطعه قابل تعمیر است؟

برای سیستم های حیاتی تولید، جایگزینی مستقیم معمولا سریعتر است. تعمیر برای عیوب مربوط به اجزای گسسته قابل شناسایی زمانی که انبار جایگزین در دسترس نیست یا در مواردی که ملاحظات هزینه به تعمیر بر جایگزینی ترجیح داده می شود، قابل اجرا است.
