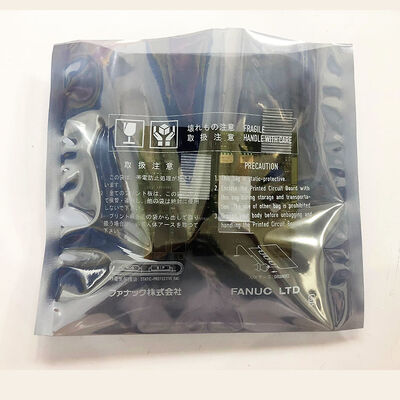

A20B-2101-0050 | PCB کنترلی FANUC Beta-i SVM1 — SVM1-4i / SVM1-20i / SVM1-40i / A06B-6130-H001/H002/H003 / FSSB / ترمز دینامیک
Beta-i SVM1 - درایو سروو تک محوره اقتصادی
سری FANUC Beta-i (βi) سطح اقتصادی طیف محصولات درایو سروو FANUC را اشغال می کند. در جایی که سری Alpha-i برنامه های کاربردی با کارایی بالا را هدف قرار می دهد که حداکثر سختی سروو و دقت کانتور را می طلبند، Beta-i به ابزارهای ماشینی خدمت می کند که در آن عملکرد قابل اعتماد سروو با هزینه عملی در اولویت قرار دارد.
Beta-i SVM1 (ماژول سروو تک محوره، سری A06B-6130) هر ماژول یک محور سروو را ارائه می دهد:
| مدل |
شماره سفارش |
اوج جریان |
| SVM1-4i |
A06B-6130-H001 |
4A |
| SVM1-20i |
A06B-6130-H002 |
20A |
| SVM1-40i |
A06B-6130-H003 |
40A |
| SVM1-80i |
A06B-6130-H004 |
80A |
A20B-2101-0050 PCB کنترل معمولی برای انواع 4i، 20i و 40i است. 80i به یک PCB کنترل جداگانه (A20B-2101-0051) نیاز دارد.
مشخصات کلیدی
| پارامتر |
ارزش |
| سازگار است |
SVM1-4i، SVM1-20i، SVM1-40i |
| شماره های سفارش |
H001، H002، H003 |
| رابط |
FSSB (فیبر نوری) |
| اوج جریان |
4A، 20A، 40A (در هر نوع) |
| ترمز دینامیک |
بله |
| ورودی |
200–240VAC |
| نقش هیئت مدیره |
PCB را کنترل کنید |
ترمز دینامیک - کاهش سرعت کنترل شده در E-Stop
PCB کنترلی A20B-2101-0050 عملکرد ترمز پویا SVM1 را فعال می کند. این عملکرد هنگامی که درایو غیرفعال است به طور خودکار فعال می شود - در حالت توقف الکترونیکی، زنگ هشدار یا قطع برق:
چگونه کار می کند:هنگامی که درایو خروجی خود را غیرفعال می کند، PCB کنترل به مداری فرمان می دهد که یک مقاومت را در سراسر سیم پیچ های فاز سروو موتور متصل می کند. موتور، که هنوز به دلیل اینرسی در حال چرخش است، به یک ژنراتور تبدیل می شود - جریان عبوری از مقاومت ترمز. این یک گشتاور ترمز ایجاد می کند که سرعت محور را به طور قابل توجهی سریعتر از ترمز آزاد کاهش می دهد.
چرا اهمیت دارد:یک محور ساحلی کنترل نشده بعد از E-stop می تواند به ابزارها، وسایل یا قطعات کار آسیب برساند. ترمز پویا توقفی قابل پیش بینی و سریعتر را فراهم می کند - از ماشین و اپراتور محافظت می کند.
سناریوهای کاربردی
خطای PCB کنترل Beta-i SVM1-20i:Beta-i SVM1-20i (A06B-6130-H002) یک مرکز ماشینکاری CNC جمع و جور، هشدارهای ارتباطی FSSB را توسعه می دهد. بورد پاور سالم است. تعویض PCB کنترلی A20B-2101-0050 ارتباط FSSB را بازیابی می کند.
تعویض برد سروو محور CNC اکونومی:یک دستگاه CNC از سه درایو جداگانه SVM1-20i برای سه محور خود استفاده می کند. هر سه از مدار مدار چاپی کنترلی A20B-2101-0050 یکسان استفاده میکنند - یک عدد یدک هر سه درایو را بدون توجه به محور پوشش میدهد.
سوالات متداول
Q1: آیا یک A20B-2101-0050 SVM1-4i، 20i، و 40i — هر سه رتبه بندی فعلی را پوشش می دهد؟
بله. دفترچه راهنمای توضیحات سری بتا FANUC (B-65322EN/02) A20B-2101-0050 را به عنوان PCB کنترلی برای هر سه تأیید می کند: SVM1-4i (H001)، SVM1-20i (H002) و SVM1-40i (H003). برد پاور با هر درجه جریان تغییر می کند، اما PCB کنترلی در سه نوع رایج است.
Q2: آیا A20B-2101-0050 می تواند جایگزین A20B-2101-0051 (مورد استفاده در SVM1-80i و SVM1-40HVi) شود؟
A20B-2101-0051 SVM1-80i با جریان بالاتر و SVM1-40HVi ولتاژ بالا را ارائه می کند. این گونهها نیازمند مقیاسبندی بازخورد فعلی و سختافزار رابط درایو گیت هستند. نصب A20B-2101-0050 در SVM1-80i تنظیم جریان نادرست ایجاد می کند. همیشه PCB کنترل را با مدل درایو خاص مطابقت دهید.
Q3: چه بردهای قدرتی با A20B-2101-0050 در هر نوع SVM1 جفت می شوند؟
از کتابچه راهنمای FANUC Beta-i (B-65322EN/02):
- SVM1-4i و SVM1-20i (H001/H002): برد پاور A20B-2101-0091
- SVM1-40i (H003): برد پاور A16B-3200-0512
هم برد کنترل و هم برد پاور باید برای کارکرد درایو کاربردی باشند. قبل از تعویض فقط یکی، هر دو را تأیید کنید.
Q4: آیا جایگزینی A20B-2101-0050 نیاز به وارد کردن مجدد پارامتر سروو دارد؟
نه. پارامترهای سرو (شناسه موتور، نوع رمزگذار، مقادیر بهره) در حافظه پارامتر اصلی CNC قرار دارند. پس از نصب A20B-2101-0050 جایگزین، CNC ارتباط FSSB را دوباره برقرار می کند و پارامترهای موجود را به طور خودکار اعمال می کند. قبل از بازگشت به تولید، پاسخ نرمال سروو را بررسی کنید.
