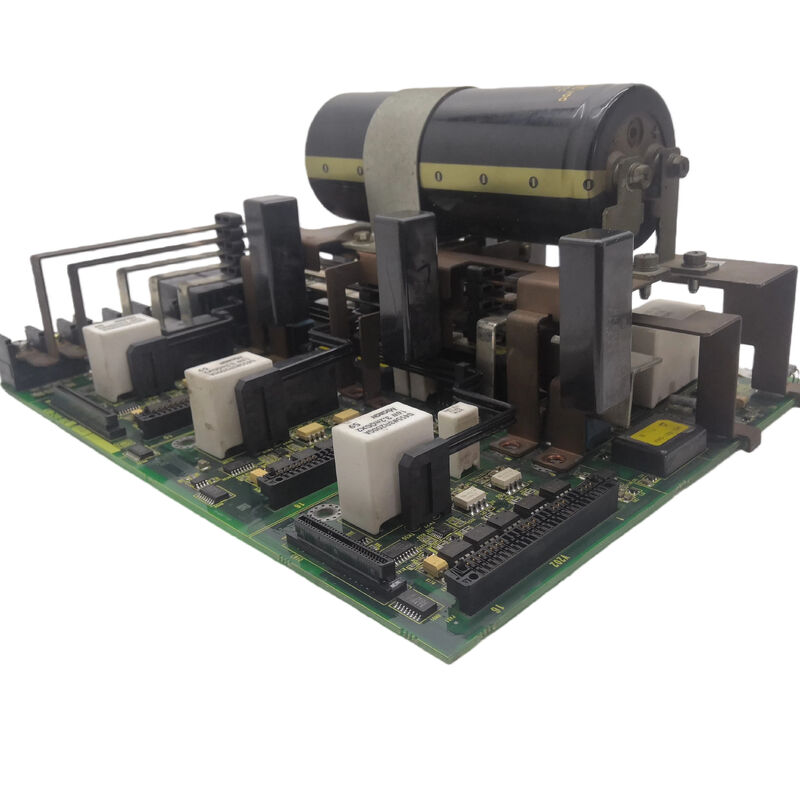

Fanuc A20B-2101-0025 صفحه مدار A2OB21O1OO25 A20B21010025

A20B-2101-0025∙ FANUC Beta iSVSP3-40/40/40-15i PCB سه محور قدرت ∙ A06B-6134-H303 / 3×40A سرو + 15kW Spindle / کارت سیم کشی قدرت

سه محور سرو و یک اسپندل در یک واحد واحد

A20B-2101-0025 به بهترین نوع از سری FANUC A06B-6134 Beta SVSP خدمت می کند: پیکربندی سه محور.در صورتی که دو محوری A06B-6134-H203 شامل چرخ دو محوری و مراکز فرآوری ساده است، A06B-6134-H303 (H303#A یا H303#C) یک کانال سرو سوم اضافه می کند که امکان پیکربندی مرکز ماشینکاری سه محور را در همان فرمت واحد یکپارچه فراهم می کند.

نامگذاری SVSPM1-40/40/40-15i قابلیت را تقسیم می کند:

• 40/40/40:سه کانال محور سرو، هر کدام در اوج 40A
• 15i:تقویت کننده اسپندلی 15kW یکپارچه
• SVSPM1:یک ماژول یکپارچه (به جای PSM + SVM + SPM جداگانه)

در مقایسه با دو محور A20B-2101-0022،محور سه گانه A20B-2101-0025 کانال اضافی 40A servo را که برای محور سه گانه servo motor مورد نیاز است فراهم می کند که یک مرکز تراش CNC عمودی 3 محور را در یک واحد محرک یکپارچه فراهم می کند.

اطلاعات کلیدی محصول

iSVSP3 در مقابل iSVSP2 چرا محور سوم هیئت مدیره قدرت را تغییر می دهد

واحد دو محوری (A20B-2101-0022 برای H203) و واحد سه محوری (A20B-2101-0025 برای H303) از تخته های مختلف برق استفاده می کنند زیرا مقیاس های فیزیکی سخت افزاری با محور محاسبه می شوند:

• سه مرحله خروجی سرو نیاز به سطح PCB بیشتری برای هادی های خروجی، کانکتورها و سنسورهای جریان دارد
• بارگذاری اتوبوس DC از سه محور سرو به علاوه یک پیچ بالاتر از از دو محور به علاوه یک پیچ است
• طرح بوردهای برق باید شامل دستگاه های IGBT اضافی، اتصالات حرارتی آنها و سیم کشی دروازه آنها باشد.

این تفاوت ها باعث می شود A20B-2101-0025 از لحاظ فیزیکی از A20B-2101-0022 متفاوت باشد

سناریوهای کاربرد

خطای صفحه برق βiSVSP3:یک مرکز ماشینکاری CNC سه محور با یک واحد A06B-6134-H303#A SVSP3 هشدار های حفاظت سخت افزاری را توسعه می دهد که به طور همزمان بر تمام سه محور سرو و اسپندل تأثیر می گذارد.صفحه برق A20B-2101-0025 به عنوان خطای شناسایی شده است. تعويض تخته تمام چهار کانال رو بر ميگردونه

تعمیر محرک مرکز ماشینکاری کوچک:یک مرکز فرعی کوچک CNC که از SVSP3 سه محوری به عنوان سیستم محرک کامل خود استفاده می کند، نیاز به تعویض صفحه قدرت دارد.A20B-2101-0025 تنها گزینه تعمیر موجود در سطح تخته را برای این واحد خاص فراهم می کند.

سوالات عمومی

س1: آیا A20B-2101-0025 در هر دو نوع H303#A و H303#C از A06B-6134 استفاده می شود؟

A06B-6134-H303 در نسخه های #A (مواصفات استاندارد) و #C (مواصفات نوع C) وجود دارد.هیئت مدیره برق A20B-2101-0025 مرحله خروجی جریان بالا را فراهم می کنداین که آیا هر دو نوع دارای همان صفحه برق هستند یا خیر بستگی به این دارد که آیا بین آنها تفاوت های اتصال دهنده یا سخت افزاری وجود دارد. از اسناد داخلی واحد خاص تأیید کنید.

س2: چه سرو موتورها می توانند توسط کانال های 40A A20B-2101-0025 هدایت شوند؟

اوج 40A در هر کانال از موتورهای servo FANUC Beta پشتیبانی می کند که برای حداکثر اوج 40A مشخص شده است پوشش bi22 از طریق موتورهای کلاس bi40 و مدل های سری biS قابل مقایسه.این به طور قابل توجهی بالاتر از کانال های 13A از نوع دو محور H203 است، که باعث می شود سرو موتورهای بزرگتر برای بار محور محور محور محور محور محور محور محور محور محور محور محور محور محور محور محور محور محور محور محور محور محور محور محور محور محور محور محور محور محور محور محور محور محور محور محور محور محور محور محور محور محور محور محور محور محور محور محور محور محور محور محور محور محور محور محور محور محور محور محور محور محور

سوال 3: آیا A20B-2101-0025 می تواند جایگزین A20B-2101-0022 در یک واحد دو محوری شود؟

نه. صفحه برق سه محوری (A20B-2101-0025) دارای یک طرح فیزیکی و پیکربندی اتصال متفاوت از صفحه دو محوری (A20B-2101-0022) است.آنها شماره سفارش ماژول های مختلف (H303 در مقابل H203) را ارائه می دهند و قابل تعویض نیستند..

سوال 4: پیش از دسترسی به A20B-2101-0025، الزامات ایمنی تخلیه برای A06B-6134-H303 چیست؟

واحد SVSP3 دارای یک بانک خازن داخلی بزرگتر از واحد H203 دو محور است ، به دلیل کانال سرو اضافی و قدرت ترکیبی بالاتر.اجازه دهید زمان انتظار تخلیه کامل بر اساس دستورالعمل نگهداری FANUC قبل از دسترسی به تخته های داخلی. بررسی تخلیه با یک ولت متر DC کالیبراسیون علاوه بر مشاهده هر LED شاخص شارژ.

س5: آیا تعویض A20B-2101-0025 بر پارامترهای CNC تأثیر می گذارد؟

نه تمام پارامترهای سرو و اسپندل در حافظه پارامتر اصلی CNC قرار دارند تعویض تخته برق بر پارامترهای ذخیره شده تاثیر نمی گذاردپس از نصب A20B-2101-0025 جایگزین و بازگرداندن قدرت، CNC به طور خودکار پارامترهای موجود را به سه کانال سرو و اسپینل اعمال می کند.
