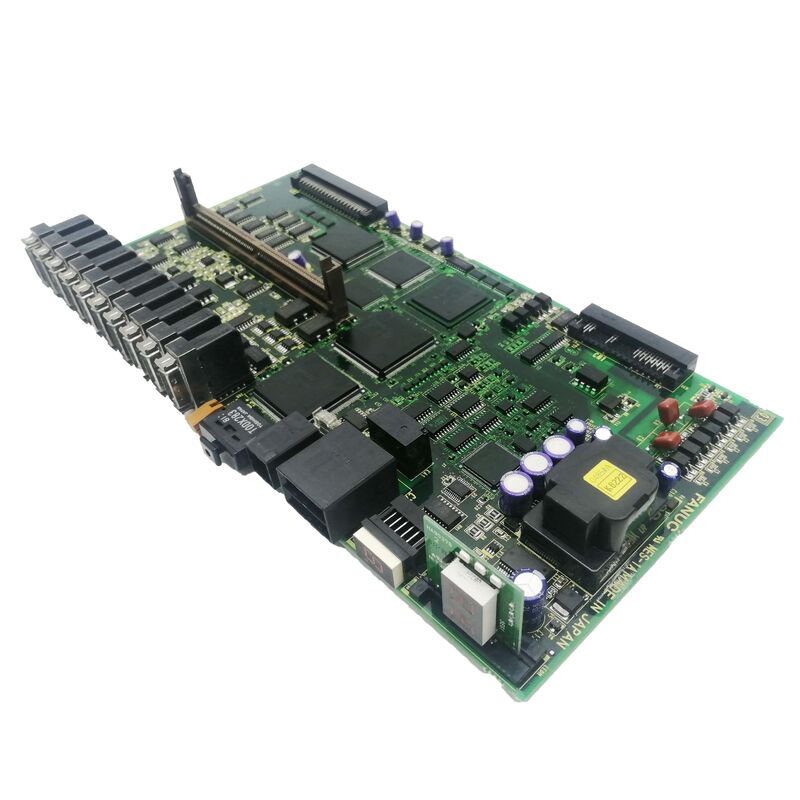

Fanuc A20B-2101-0012 ماژول A20B21010012 A2OB-21O1-OO12

A20B-2101-0012 FANUC Beta βiSVPM2 Servo/Spindle Drive Board A06B-6134 سری / دو محور + 15kW SVSP / 0i-MC و 18/21i-B CNC

A06B-6134 یک واحد، سه عملکرد درایو

واحد FANUC A06B-6134 سری Beta SVSP (Servo / Spindle Power) یک محرک یکپارچه است که برای ماشین آلات CNC کوچکتر طراحی شده است که فضای و هزینه کارایی مهم است.سه تابع که در غیر این صورت سه ماژول جداگانه را اشغال می کنند در یک محفظه واحد ترکیب می شوند:

منبع برق یکپارچه اتوبوس DC:این واحد شامل مرحله تبدیل قدرت خود است و نیازی به PSM خارجی ندارد.شبکه AC به طور مستقیم به واحد متصل می شود و تنظیم کننده داخلی اتوبوس DC را برای مراحل خروجی سرو و پیچ تولید می کند.

کانال های دو محور سرو:دو محور سرو (X و Z در یک چرخ CNC، یا X و Y در یک مرکز ماشینکاری کوچک) از یک واحد هدایت می شوند. هر کانال در اوج 13A درجه بندی شده است که با موتورهای سرو کلاس bi8 و bi12 مطابقت دارد.

کنترل فندل 15kW:یک کانال سوم موتور اسپندل را حرکت می دهد این واحد برای موتورهای اسپندل تا کلاس biLP15 (15kW) طراحی شده است.

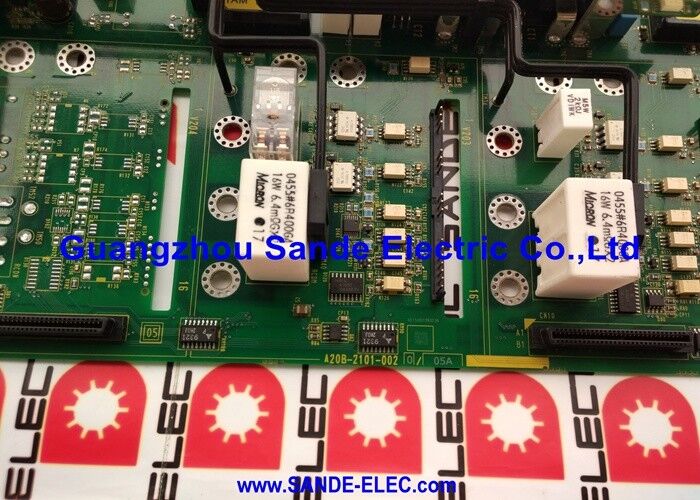

A20B-2101-0012 هیئت محرک سرو/اسپیندل در داخل این واحد یکپارچه است. یکی از PCB های کلیدی تایید شده به عنوان بخشی از مجمع A06B-6134-H203#A در کنار هیئت قدرت A20B-2101-002x.

اطلاعات کلیدی محصول

زمینه ابزار ماشین

A06B-6134 SVSP به طور معمول در "کمترین ابزار ماشین آلات CNC" یافت می شودو ماشین آلات آموزشی که در آن سخت افزار کابینت Alpha-i کامل (PSM + SVM + SPM جداگانه) از نظر فیزیکی و اقتصادی نامتناسب است.

این واحد "معمولاً با کنترل های اواخر 18/21i-B یا به احتمال زیاد با سیستم کنترل 0i-MC محبوب به عنوان یک جایگزین ارزان تر" برای پیکربندی های پیشرفته منتشر می شود. در این زمینه:

• یک مرکز ماشینکاری CNC فشرده با سه محور از دو کانال سرو برای X و Y استفاده می کند؛ Z به طور جداگانه یا توسط یک درایو اختصاصی اداره می شود.
• یک چرخ دنده CNC از دو کانال برای X (کراس اسلاید) و Z (کارت) استفاده می کند ، که کانال اسپندل باعث حرکت اسپندل اصلی می شود.

A20B-2101-0012 برد درایو در داخل این واحد مدیریت servo و پیچ سوئیچ برای این کانال ها.

سناریوهای کاربرد

خطای برد درایو SVSP:یک مرکز ماشینکاری CNC فشرده با یک واحد A06B-6134-H203 # A SVSP یک آلارم سرو یا اسپندل را توسعه می دهد. پس از رد کردن نقص های خارجی، صفحه محرک A20B-2101-0012 به عنوان نقص شناسایی می شود.تعويض سطح تخته عملکرد كامل راننده را برميگرداند.

نگهداری از یکپارچه سازی CNCیک کارگاه خدمات تعمیرات یک مرکز ماشینکاری CNC 0i-MC جایگزین A20B-2101-0012 به عنوان بخشی از تعمیرات جامع واحد SVSP می شود.

سوالات عمومی

سوال1: آیا A20B-2101-0012 یک صفحه برق (A20B-2101-002x) یا یک صفحه جداگانه در A06B-6134-H203 است؟

"A20B-2101-002x & A20B-2101-0012 را شامل می شود" در A06B-6134-H203#Aدو تخته دارای عملکردهای متمایز هستند A20B-2101-002x (که در جای دیگر به عنوان A20B-2101-0022 توصیف می شود) تخته سیم کشی قدرت است که مسیرهای جریان بالا را حمل می کندA20B-2101-0012 یک برد محرک servo/spindle است که منطق کنترل را فراهم می کند. هر دو در یک واحد SVSP وجود دارند.

سوال2: موتورهای سرو A06B-6134-H203 برای چه مواردی با A20B-2101-0012 رتبه بندی شده اند؟

رتبه 13A در هر کانال محور A06B-6134-H203 # A با موتورهای servo FANUC Beta کلاس bi8 و bi12 مطابقت دارد. موتورهای بالاتر (bi22 ، bi40) نیاز به محرک های جریان بالاتر دارند.تایید مدل موتور سرو از صفحه نام ماشین قبل از تعویض یا ارتقاء سخت افزار servo drive.

سوال 3: آیا تعویض A20B-2101-0012 نیاز به تغییر پارامترهای سرو یا اسپندل دارد؟

نه. پارامترهای سرو و اسپندل در حافظه پارامتر اصلی CNC ذخیره می شوند. تعویض صفحه درایو A20B-2101-0012 بر هیچ یک از مقادیر پارامتر ذخیره شده تأثیر نمی گذارد.پس از نصب قطعات جایگزین و بازگرداندن قدرت، واحد SVSP عملکردهای محرک خود را تحت مجموعه پارامترهای موجود CNC مجدداً برقرار می کند.

سوال 4: قبل از دسترسی به A20B-2101-0012 در داخل واحد SVSP چه احتیاطی لازم است؟

واحد A06B-6134 SVSP دارای یک بانک خازن بس DC یکپارچه است. علیرغم اندازه فشرده واحد، خازن ها پس از حذف شبکه AC ولتاژ خطرناک را حفظ می کنند.روش انتظار تخلیه برای واحد A06B-6134 را در راهنمای تعمیر و نگهداری سری FANUC Beta i دنبال کنیدو قبل از دسترسی به صفحه های داخلی، تخلیه اتوبوس را با یک ولت متر DC بررسی کنید.

سوال 5: "biSVPM2" در توضیحات محصول چیست؟

نام "biSVPM2" ماژول عملکردی را در واحد A06B-6134 SVSP که صفحه A20B-2101-0012 متعلق به آن است شناسایی می کند.به بخش Beta i Servo / Spindle Power Module از واحد SVSP اشاره دارد. این ماژول داخلی را از بخش تغذیه واحد و سایر مجموعه های داخلی متمایز می کند..
