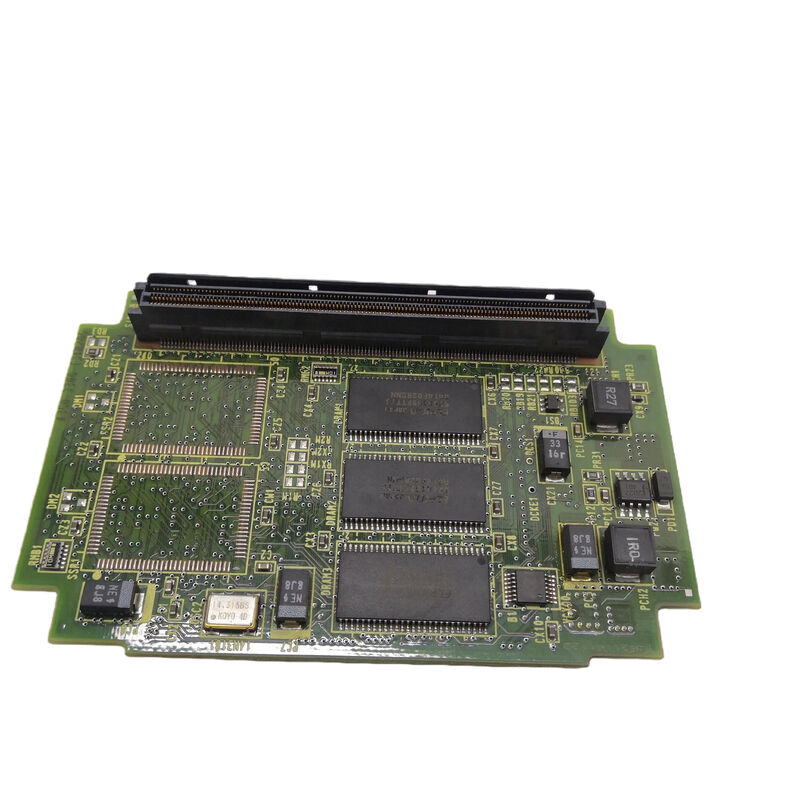

استفاده شده FANUC A20B-2100-0830 A20B21000830 A2OB-21OO-O83O

A20B-2100-0830 | PCB کنترلی FANUC αis SVM1-360i — 360A تک محوره / A06B-6114-H109 / برد سیم کشی A16B-2203-0625 / ژاپن اصلی

SVM1-360i - ماژول تک محوری با بالاترین جریان در سری αis

در خانواده ماژول سروو تک محور FANUC αis (Alpha iS) (سری A06B-6114)، SVM1-360i قدرتمندترین نوع است. در حداکثر جریان خروجی 360 آمپر، جایگاه بالایی را در محدوده محصولات αis SVM1 اشغال می کند:

حداکثر امتیاز جریان 360A SVM1-360i نشان دهنده افزایش 2.25 برابری نسبت به SVM1-160i (160A) است. این تفاوت یک PCB کنترل متفاوت (A20B-2100-0830 در مقابل A20B-2100-0740) و یک برد سیم کشی متفاوت (A16B-2203-0625 در مقابل A16B-2203-0662) را توجیه می کند - سخت افزار هر دو برد با برنامه 360A مطابقت دارد.

مشخصات کلیدی

PCB کنترل - مدیریت 360A Peak در زمان واقعی

PCB کنترلی A20B-2100-0830 تمام اطلاعات هوشمند SVM1-360i را فراهم می کند:

ارتباط فیبر نوری FSSB:دستورات موقعیت محور را از کارت سروو FSSB CNC دریافت می کند و بازخورد رمزگذار را در هر چرخه درون یابی برمی گرداند و CNC را با داده های موقعیت فعلی دقیق ارائه می دهد.

کنترل جریان HRV:الگوریتم کنترل جریان Vector High Response در پردازنده A20B-2100-0830 اجرا می شود و جریان خروجی 360A را به سمت مقدار فرمان با پهنای باند بالا تنظیم می کند. تنظیم جریان سریع و دقیق برای کاربردهای اینرسی بزرگ SVM1-360i حیاتی است - جایی که سروو باید به سرعت به تغییرات بار بدون افزایش بیش از حد پاسخ دهد.

نظارت بر حفاظت:مسیر جریان 360A گرمای قابل توجهی را در دستگاه های برق تولید می کند. A20B-2100-0830 حسگرهای حرارتی، سیگنال‌های خطای فعلی و شرایط باس DC را نظارت می‌کند - کدهای هشدار را تولید می‌کند و در صورت تجاوز از آستانه حفاظت، درایو را خاموش می‌کند.

سناریوهای کاربردی

خطای برد کنترل SVM1-360i:یک FANUC αis SVM1-360i (A06B-6114-H109) هشدارهای ارتباطی FSSB را توسعه می دهد. برد سیم کشی و دستگاه های برق سالم تایید شده است. A20B-2100-0830 تعویض شده است. ارتباطات FSSB و کنترل سروو بازیابی شدند.

تعمیر و نگهداری مرکز ماشینکاری هوافضای بزرگ:یک مرکز ماشینکاری 5 محوری با استفاده از درایوهای SVM1-360i برای محورهای میز چرخشی سنگین خود، جایگزینی پیشگیرانه PCBهای کنترلی A20B-2100-0830 را برنامه ریزی می کند تا از خرابی بردهای تولیدی در تجهیزات حیاتی تولید جلوگیری کند.

سوالات متداول

Q1: آیا A20B-2100-0830 با SVM1-160i (A06B-6114-H106) سازگار است؟

A20B-2100-0830 PCB کنترلی مخصوص SVM1-360i (A06B-6114-H109) است. SVM1-160i از A20B-2100-0740 استفاده می کند. مقیاس بندی بازخورد فعلی، رابط درایو گیت، و آستانه حفاظت در PCB کنترل با توان ویژه ماژول مطابقت دارد. نصب A20B-2100-0830 در SVM1-160i تنظیم جریان نادرست ایجاد می کند.

Q2: آیا سری αis SVM1-360i مانند ماژول های αis کوچکتر از HRV3 پشتیبانی می کند؟

بله سند مشخصات سری αis FANUC قابلیت HRV3 را برای محدوده αis SVM1 تأیید می‌کند و بیان می‌کند: «هنگام استفاده از HRV3، از برد سیم‌کشی A16B-2202-074X / PCB A20B-2100-054X» برای ماژول‌های کوچک‌تر استفاده کنید، و بزرگ‌تر از معماری 360i قابل‌توان 360i-p. A20B-2100-0830 از کنترل جریان با پهنای باند بالا که برای کاربردهای سروو اینرسی بزرگ لازم است پشتیبانی می کند.

Q3: الزامات ایمنی تخلیه برای SVM1-360i قبل از دسترسی به A20B-2100-0830 چیست؟

SVM1-360i دارای بزرگترین بانک خازن در محدوده αis SVM1 به دلیل رتبه بندی 360A و نیازهای ذخیره انرژی در این سطح توان است. زمان تخلیه پس از حذف برق از شبکه بیشتر از ماژول های کوچکتر است. مشخصات انتظار تخلیه دفترچه راهنمای نگهداری سری αis را دقیقاً دنبال کنید. با یک ولت متر DC کالیبره شده تأیید کنید. هرگز ماژول را تنها بر اساس زمان سپری شده باز نکنید - تأیید ولت متر اجباری است.

Q4: هزینه جایگزینی A20B-2100-0830 نسبت به جایگزینی ماژول کامل SVM1-360i چقدر است؟

هزینه تعویض برد کنترل A20B-2100-0830 معمولاً بسیار کمتر از جایگزینی مجموعه کامل ماژول A06B-6114-H109 SVM1-360i است. ماژول کامل شامل برد سیم کشی، دستگاه های برق، هیت سینک و محفظه است – اجزایی که در اثر خرابی برد کنترل فرسوده نمی شوند. هنگامی که تشخیص خطا تایید می کند که برد کنترل تنها جزء خراب است، جایگزینی در سطح برد رویکرد مقرون به صرفه است.

Q5: آیا A20B-2100-0830 پس از نصب نیاز به مقداردهی اولیه دارد؟

پس از نصب A20B-2100-0830 نیازی به تنظیم اولیه برد خاص نیست. ارتباط FSSB به طور خودکار با روشن شدن سیستم CNC و درایو برقرار می شود. پارامترهای سروو در حافظه اصلی CNC ذخیره می شوند و در هنگام راه اندازی بر روی برد کنترل جدید اعمال می شوند. قبل از بازگرداندن دستگاه به تولید، آمادگی سروو را بررسی کنید و تست های سرعت پایین را انجام دهید. اطمینان حاصل کنید که صفحه تشخیص سروو FSSB در CNC محور را به درستی پس از تعویض برد نشان می دهد.
