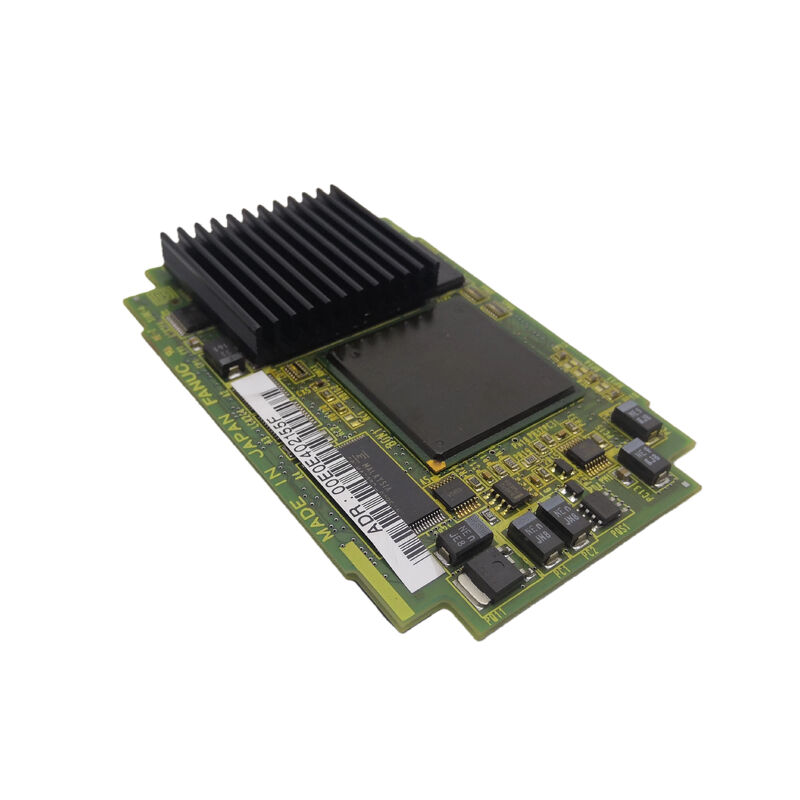

صفحه کنترل کامپیوتر FANUC A20B21000802 A2OB-21OO-O8O2

A20B-2100-0802 FANUC کنترل ماژول اسپندل الفا-i / PCB رابط

کنترل اسپیندل PCB هوش درون ماژول اسپیندل

ماژول تقویت کننده اسپندل Alpha-i FANUC (سری Alpha SPMC i) واحد محرک است که موتور اصلی اسپندل ماشین ابزار را تقویت می کند.آن را می گیرد قدرت بس DC از PSM (ماژول منبع برق) و آن را به فرکانس متغیر تبدیل، خروجی AC ولتاژ متغیر مورد نیاز برای شتاب دادن پیچ به سرعت، نگه داشتن آن در سرعت برنامه ریزی شده تحت بار برش، و انجام جهت گیری دقیق پیچ برای تغییرات ابزار.

تمام این اطلاعات بر روی صفحه کنترل PCB در داخل ماژول پیچ زندگی می کنند. A20B-2100-0802 آن صفحه کنترل و رابط است

دستورات سرعت را از CNC دریافت می کند:از طریق رابط پیچ سریال ، PCB کنترل سرعت پیچ CNC را دریافت می کند ، توابع کد M (شروع ، توقف ، جهت گیری پیچ) را دریافت می کند و وضعیت پیچ را به CNC باز می گرداند.

تنظیم سرعت رو اجرا میکنه:The control PCB runs a closed-loop speed control algorithm — comparing commanded speed against the feedback signal from the motor's speed sensor and generating the output frequency and voltage commands needed to maintain the commanded speed under varying cutting loads.

عملکردهای حفاظت را مدیریت می کند:سرعت بیش از حد، جریان بیش از حد، گرم شدن موتور و سیگنال های خطای اتوبوس DC توسط هیئت مدیره پردازش می شوند.هیئت مدیره، اسپندل را به حرکت در می آورد و کد هشدار مناسب را تولید می کند..

کنترل مرحله IGBT خروجی:سیگنال های درایو دروازه از تخته کنترل دستگاه های قدرت IGBT ماژول پیچ را تغییر می دهند و جریان موتور سه فاز را تولید می کنند.

اطلاعات کلیدی محصول

خرابی در تخته کنترل اسپیندل

هنگامی که PCB کنترل اسپندل شکست می خورد، اسپندل ماشین نمی تواند به طور طبیعی کار کند.

چرخ دنده به سرعت دستور داده نشده:حلقه تنظیم سرعت شکست می خورد spindle یا در حلقه باز با سرعت اشتباه کار می کند یا نمی تواند به تغییرات بار پاسخ دهد.

آلارم ارتباطات اسپندل:CNC ارتباطات سریال اسپندل را از دست می دهد (کد های هشدار SP01 ، SP02 ، SP08 بسته به نسل CNC) ️ پیوند سریالی بین کارت اسپندل CNC و A20B-2100-0802 قطع شده است.

آلارم اسپندل بلافاصله فعال شود:مدارهای محافظتی روی صفحه کنترل، شرایطی را تشخیص می دهند که مانع از عملکرد عادی می شود، و کد های هشدار اسپیندل را تولید می کنند که ناشی از نقص های موتور، سیم کشی یا حرارتی خارجی نیستند.

سناریوهای کاربرد

خطای صفحه کنترل ماژول اسپندل آلفا-i:محور محور و کابل را به درستی آزمایش کنید. PCB کنترل محور A20B-2100-0802 به عنوان خطا شناسایی می شود.جايگزين کردن تخته، ارتباط و تنظيم سرعت اسپندل را برقراره.

خرابی در تنظیم سرعت اسپندل:اسپندل چرخ CNC نمی تواند سرعت دستور داده شده را تحت بار برش نگه دارد. سرعت به طور قابل توجهی کاهش می یابد و بهبود نمی یابد. سخت افزار الگوریتم کنترل سرعت A20B-2100-0802 دچار مشکل است.جايگزين کردن تخته، تنظيم سرعت سخت را برپا مي کند.

سوالات عمومی

Q1: آیا می توان A20B-2100-0802 را بدون برداشتن ماژول پیچ کامل جایگزین کرد؟

شماره A20B-2100-0802 یک PCB داخلی در داخل محفظه ماژول اسپندل Alpha-i است. دسترسی به صفحه نیاز به جدا کردن ماژول از کابینت درایو، باز شدن روی یک نیمکت،و استخراج صفحه داخلی انجام شده با توجه به روش دستی نگهداری تقویت کننده فانوک. این صفحه می تواند بدون جایگزینی خانه، صفحه سیم کشی یا دستگاه های برق جایگزین شود اگر آنها سالم باشند.

سوال2: آیا A20B-2100-0802 دارای نرم افزار موتور پیچ (فارمویر) است؟

صفحه های کلاس A20B-2100-0800 که تنظیمات نرم افزار موتور (H550، H553، H570، H580 کد نشان دهنده نرم افزار موتور) در صفحه کنترل پیچ قرار دارند.در هنگام تهیه یک جایگزین A20B-2100-0802، تأیید کنید که آیا این صفحه با همان نرم افزار موتور مانند اصلی عرضه شده است. اگر یک صفحه نرم افزار خالی یا متفاوت نصب شده باشد،تنظیمات پارامتر های اسپندل در CNC (پارامترهای انتخاب موتور) باید بررسی شود و ممکن است لازم باشد که نرم افزار ثابت صفحه به روز شود تا با موتور اسپندل نصب شده مطابقت داشته باشد.

س3: چه کد هشدارهایی نشان می دهد که A20B-2100-0802 ممکن است شکست خورده باشد؟

آلارم های اسپندلی که به صفحه کنترل اشاره می کنند عبارتند از: SP01 (موتور بیش از حد گرم شده ممکن است خطا در پردازش صفحه کنترل باشد اگر دمای موتور طبیعی تایید شود)SP02 (معایب سرعت ممکن است یک مشکل تنظیم باشد)، SP08 (خطای ارتباطی سریال اسپینل ️ اتصال شکسته بین CNC و صفحه کنترل اسپینل)و SP24/SP25/SP30 (آلارم های مربوط به IPM یا دستگاه قدرت که ممکن است از دستورات نادرست درایو دروازه از صفحه کنترل ناشی شود)مشکلات خارجی (طول موتور، انکودر، سیم کشی) باید ابتدا رد شود.

سوال 4: آیا تعویض A20B-2100-0802 نیاز به تغییر پارامتر های پیچ دارد؟

اکثر پارامترهای پیچ در حافظه پارامتر اصلی CNC ذخیره می شوند و پس از نصب تخته جایگزین به طور خودکار مجدداً اعمال می شوند.اگر کارت دارای یک نرم افزار ثابت موتور باشد (همانطور که در یادداشت های خانواده A20B-2100-0800 توضیح داده شده است)، بررسی کنید که پارامترهای انتخاب اسپینل CNC با نرم افزار موجود در صفحه جایگزین مطابقت دارد. نامناسب بودن نرم افزار موتور و پارامتر باعث عملکرد ضعیف اسپینل یا شرایط هشدار می شود.

سوال 5: قبل از دسترسی به A20B-2100-0802 روش تخلیه ایمن چیست؟

ماژول اسپندل Alpha-i حاوی یک بانک خازن بس DC است که پس از حذف برق شبکه ولتاژ خطرناک را حفظ می کند.کتابچه نگهداری تقویت کننده فانوک Alpha-i زمان تخلیه را برای قدرت مشخص ماژول مشخص می کند.. همیشه زمان مشخص شده را صبر کنید و قبل از باز کردن ماژول با یک ولتی متر DC بررسی کنید. LED شاخص شارژ ماژول اسپندل (اگر وجود داشته باشد) زمانی که تخلیه در حال انجام است سیگنال می دهد.
