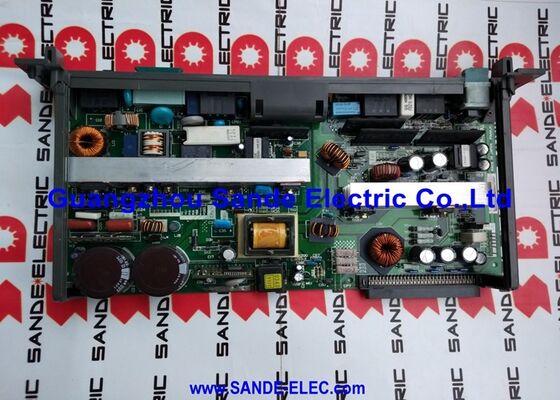

فانوک A20B-2100-0762 صفحه کنترل درایو در حالت خوب A20B21000762 A2OB-21OO-O762

A20B-2100-0762∙ FANUC Alpha-i Servo PSM Control Board ∙ Power Shut-off / Servo DC Bus Supply PCB / جایگزین شده توسط A20B-2101-0392

چه کاری می کند و چرا هیئت کنترل آن اهمیت دارد

در یک سیستم FANUC Alpha-i، PSM (ماژول منبع برق) در سمت چپ کابینت محرک قرار دارد. Every SVM (servo amplifier module) and SPM (spindle amplifier module) in the system draws its operating power from the PSM — the PSM converts the incoming AC mains supply into the regulated DC bus voltage that the amplifier modules use to drive motors.

PSM یک ترانسفورماتور منفعل نیست. این شامل مدارهای اصلاح و بازسازی فعال، نظارت هوشمند بر ولتاژ اتوبوس DC،و مکانیسم قطع برق که اتوبوس DC را در هنگام دستور توقف سیستم یا هنگام تشخیص خطا قطع می کند.تمام اين اطلاعات توسط PCB درون PSM کنترل مي شود

A20B-2100-0762 این صفحه کنترل است هسته الکترونیک از Alpha-i PSM. آن را مدیریت تنظیم ولتاژ بس DC، نظارت بر دمای داخلی PSM و وضعیت عملیاتی،و اجرا می کند تسلسل قطع برق زمانی که مورد نیاز است.

اطلاعات کلیدی محصول

عملکرد خاموش کردن برق ️ ایمنی و توقف کنترل شده

عملکرد قطع برق ساخته شده در PSM مجهز به A20B-2100-0762 ، پایان کنترل شده از منبع اتوبوس DC به تمام ماژول های تقویت کننده را فراهم می کند.هنگامی که CNC دستور خاموش کردن را می دهد، یا از طریق اتمام برنامه معمولی، توقف اپراتور، یا توقف اضطراری مدار قطع برق PSM با تخلیه و قطع امن بس DC پاسخ می دهد.

بدون خاموش شدن کنترل شده، بار باقیمانده در خازن های اتوبوس DC پس از دستور توقف، تقویت کننده ها را تغذیه می کند و خطر ایمنی ایجاد می کند و توانایی سیستم را برای راه اندازی مجدد به تاخیر می اندازد.عملکرد قطع برق تضمین می کند که اتوبوس DC در یک زمان مشخص پس از دستور توقف به ولتاژ ایمنی برسد، باعث می شود که سیستم هم برای ایمنی و هم برای شروع مجدد توالی قابل پیش بینی باشد.

هنگامی که A20B-2100-0762 شکست می خورد، PSM ممکن است توانایی خود را برای ترتیب صحیح قطع برق از دست دهد که منجر به آلارم های PSM، عدم فعال کردن اتوبوس DC در راه اندازی می شود.یا رفتار متناوب ولتاژ بس.

سناریوهای کاربرد

خرابی صفحه کنترل PSM:یک سیستم درایو FANUC Alpha-i پس از روشن شدن نمی تواند ولتاژ اتوبوس DC را ایجاد کند. PSM یک آلارم را نمایش می دهد و از خود چک اولیه فراتر نمی رود.بعد از تایید ورود AC و مدار اتوبوس DC سالم هستند، صفحه کنترل A20B-2100-0762 به عنوان خطای شناسایی شده است. تعویض یا نصب A20B-2101-0392 PSM را به عملکرد عادی باز می گرداند.

خطای قطع برق PSM:سیستم درایو در اجرای توقف کنترل شده شکست می خورد. اتوبوس DC با دستور E-stop به درستی خاموش نمی شود. تشخیص خطا را به مدار قطع برق در A20B-2100-0762 نشان می دهد.تعویض تخته ترتیب درست خاموش شدن را بر می گرداند.

سوالات عمومی

سوال1: تفاوت بین A20B-2100-0762 و A20B-2101-0392 چیست؟

A20B-2101-0392 جایگزینی به روز شده برای A20B-2100-0762 است.-0762 و -0392 نقش عملکردی مشابهی دارند (بورد کنترل PSM با قطع برق) اما -0392 منعکس کننده به روزرسانی های سخت افزاری در تکامل محصول Alpha-i PSM FANUC استقبل از نصب جایگزین، سازگاری مدل PSM را تأیید کنید.

س2: آیا PSM می تواند بدون اتوبوس DC متصل به هر گونه تقویت کننده سرو کار کند؟

PSM می تواند ولتاژ اتوبوس DC را بدون اتصال تقویت کننده ها ایجاد و حفظ کند. این برای آزمایش PSM در انزوا مفید است.حالت عادی عملکرد PSM با تقویت کننده ها در اتوبوس DC است. سیستم بارگذاری اتوبوس را نظارت می کند و به سیگنال های وضعیت تقویت کننده پاسخ می دهد.. کار کردن PSM برای مدت طولانی بدون تقویت کننده های متصل شرایط استاندارد کار نیست و بسته به پیکربندی PSM ممکن است آلارم های حفاظت را تحریک کند.

س3: کد های هشدار چه چیزی نشان می دهد که صفحه کنترل A20B-2100-0762 خراب شده است؟

آلارم های FANUC Alpha-i PSM بر روی LED وضعیت PSM نمایش داده می شوند یا به عنوان کد های هشدار SV به CNC منتقل می شوند. آلارم های خاص PSM ٬ از جمله کم ولتاژ اتوبوس DC، شارژ بیش از حد لینک DC،خطا مدار قطع برقآلارم های یک محور یا آلارم های خاص موتور به طور معمول به ماژول های تقویت کننده سرو به جای PSM اشاره می کنند.

سوال 4: آیا PSM پس از تعویض A20B-2100-0762 نیاز به تنظیم پارامتر دارد؟

صفحه کنترل PSM پارامترهای سرو CNC را حمل نمی کند. این ها در حافظه پارامتر اصلی CNC باقی می مانند. با این حال، PSM ممکن است داده های پیکربندی سخت افزار داخلی یا کالیبراسیون را ذخیره کند.بعد از نصب یک تخته جایگزین، سیستم را روشن کنید و مشاهده کنید که آیا PSM خود را بررسی می کند و ولتاژ بس DC را به طور معمول ایجاد می کند.برای هر گونه مراحل تأیید پس از تعویض، از کتابچه نگهداری تقویت کننده سرو Alpha-i استفاده کنید..

س5: آیا کار کردن در داخل PSM با خاموش کردن واحد ایمن است؟

نه نه بلافاصله پس از قطع برق. خازن های بس DC PSM پس از حذف قدرت برق AC بار ولتاژ خطرناک را حفظ می کنند.انتظار برای فاصله تخلیه مشخص شده در کتابچه راهنمای FANUC Alpha-i servo amplifier (معمولاً 20-30 دقیقه)، یا تا زمانی که شاخص شارژ LED نشان دهد که خازن ها تخلیه شده اند) قبل از باز کردن محفظه PSM یا دست زدن به هر گونه اجزای داخلی از جمله صفحه A20B-2100-0762.
