مرور کلی

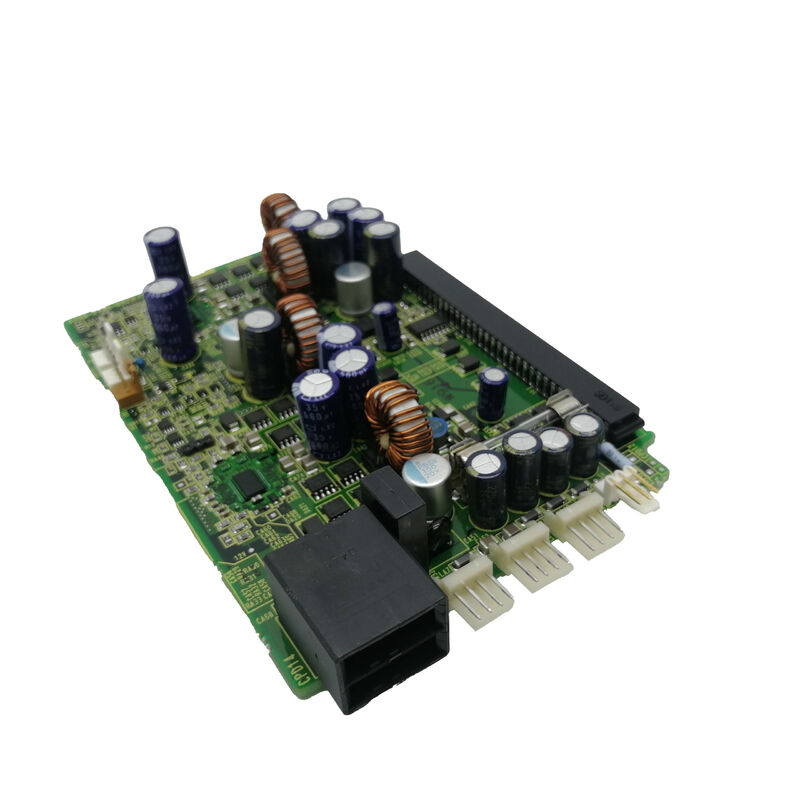

برد کنترل درایو سروو FANUC A20B-2100-0030 از سری A20B-2100 FANUC است — خانواده بردهای مدار چاپی که لایه هوش کنترلی را در ماژول‌های آمپلی فایر سروو و اسپیندل سری آلفا FANUC فراهم می‌کند.در معماری لایه‌ای ماژول درایو FANUC Alpha، برد مدار چاپی در جلوی مجموعه ماژول قرار می‌گیرد، از طریق باس فیبر نوری FSSB یا رابط آنالوگ Type-A/Type-B به واحد سیستم CNC متصل می‌شود و الکترونیک قدرت (IGBT) را روی برد قدرت پایه از طریق سیگنال‌های درایو گیت که توسط پردازنده‌های سیگنال دیجیتال روی برد محاسبه می‌شوند، هدایت می‌کند.سری A20B-2100 طیف وسیعی از انواع ماژول‌های درایو FANUC را پوشش می‌دهد — آمپلی فایرهای تک محوره، دو محوره و اسپیندل با رتبه‌بندی‌های جریان مختلف همگی از بردهای مدار چاپی این سری استفاده می‌کنند که با چهار رقم آخر آنها متمایز می‌شوند.

نوع -0030 موقعیت خاصی را در این خانواده محصول اشغال می‌کند و به ماژول درایوی که برای آن مشخص شده است، خدمت می‌کند.

هنگامی که این برد مدار چاپی خراب می‌شود، ماژول درایو غیرفعال می‌شود — کدهای هشدار مربوط به خطاهای ارتباطی سروو یا اسپیندل، تشخیص جریان بیش از حد، یا خطاهای بازخورد انکودر را نشان می‌دهد — حتی اگر اجزای برد قدرت کاملاً سالم باشند.

اهمیت تعمیر در سطح برد در مقابل تعویض ماژول درایو اقتصادی است.

یک ماژول درایو سروو کامل سری آلفا در وضعیت قابل استفاده معمولاً بسیار بیشتر از تعمیر در سطح برد یا تعویض برد مدار چاپی هزینه دارد.

برای تیم‌های نگهداری تولید که ناوگان ماشین‌های CNC را مدیریت می‌کنند، نگهداری بردهای مدار چاپی یدکی تست شده از سری A20B-2100 برای پیکربندی‌های درایو خاص آنها، یک استراتژی نگهداری مقرون به صرفه و با پاسخ سریع را نشان می‌دهد.

مشخصات کلیدی

پارامتر

مقدار

هر چیزی که با توان بالا سروکار دارد روی این برد قرار دارد. برد جلویی کنترل — برد مدار چاپی — همه چیز دیجیتال را مدیریت می‌کند: دریافت فرمان محور از CNC از طریق رابط FSSB یا آنالوگ، محاسبه مرجع جریان از خطای موقعیت، اجرای الگوریتم کنترل جریان برای تولید مقادیر چرخه وظیفه PWM، و انتقال داده‌های وضعیت و هشدار به CNC.

این جداسازی دو لایه مزیت نگهداری دارد: برد قدرت و برد کنترل به طور مستقل خراب می‌شوند. ماژول‌های IGBT روی برد قدرت از طریق چرخه حرارتی و تنش جریان بیش از حد — حالت‌های خرابی مکانیکی — تخریب می‌شوند.

برد مدار چاپی کنترل از طریق پیری خازن الکترولیتی (که بر منبع تغذیه خود برد تأثیر می‌گذارد)، تنش قطعات ناشی از دمای بیش از حد پایدار در محفظه درایو، آسیب ESD در حین سرویس، یا خرابی ICهای منفرد خراب می‌شود. شناسایی اینکه کدام برد خراب شده است — از طریق تجزیه و تحلیل کد هشدار، اندازه‌گیری اسیلوسکوپ روی دستگاه‌های تست درایو، یا تست تعویض برد — امکان تعویض هدفمند را به جای اسقاط کل ماژول فراهم می‌کند.

کدهای هشدار و نقش تشخیصی برد کنترل

هنگامی که A20B-2100-0030 دچار خطا می‌شود، سیستم CNC FANUC کدهای هشداری را ثبت می‌کند که نشان‌دهنده آنچه برد مدار چاپی در تلاش برای نظارت بر آن بوده است. کدهای هشدار رایج مرتبط با خطاهای برد مدار چاپی کنترل عبارتند از:

هشدار سروو 8 (انکودر قطع شده / غیرعادی):

برد مدار چاپی کنترل داده‌های سریال انکودر را از موتور سروو دریافت و رمزگشایی می‌کند. اگر مدار گیرنده انکودر برد مدار چاپی خراب شود، CNC هیچ بازخورد موقعیت معتبری دریافت نمی‌کند و هشدارهای خطای انکودر را تولید می‌کند.

این خطا گاهی اوقات قبل از در نظر گرفتن برد کنترل، به اشتباه به انکودر یا کابل بازخورد نسبت داده می‌شود.هشدار سروو 9 یا A (خطا بیش از حد بزرگ):

اگر حلقه کنترل جریان برد مدار چاپی مختل شود — توسط یک اپ امپ خراب، یک ADC شکسته، یا از دست دادن منبع تغذیه — درایو جریان نادرست یا هیچ جریانی را به موتور خروجی می‌دهد، خطای موقعیت انباشته می‌شود، و CNC به دلیل خطای ردیابی بیش از حد خاموش می‌شود.

هشدار سروو SV200 / SV400 (خطای ارتباط FSSB): فرستنده/گیرنده ارتباط فیبر نوری روی برد مدار چاپی کنترل پیوند FSSB به CNC را مدیریت می‌کند.

یک تراشه فرستنده/گیرنده FSSB خراب این هشدارهای خطای ارتباطی را تولید می‌کند که شبیه خطاهای کابل یا CNC به نظر می‌رسند اما در واقع خرابی برد هستند.اقدامات احتیاطی برای ذخیره‌سازی و جابجایی

بردهای کنترل FANUC از سری A20B دارای ICهای مبتنی بر CMOS هستند که به تخلیه الکترواستاتیکی حساس هستند. هر بردی که از ماژول درایو خارج می‌شود یا به عنوان قطعه یدکی سفارش داده می‌شود باید با اقدامات احتیاطی ESD ذخیره و جابجا شود: کیسه ضد الکتریسیته ساکن، بند مچ دست ESD در حین جابجایی، و ذخیره‌سازی دور از منابع الکترومغناطیسی قوی.

باتری سکه‌ای لیتیومی یا پشتیبان خازنی در برخی انواع این بردها (که پارامترهای محور را در طول چرخه‌های برق حفظ می‌کند) باید قبل از نصب بررسی شود — اگر منبع تغذیه پشتیبان تخلیه شده باشد، پارامترها باید پس از نصب برد از پشتیبان CNC بارگذاری مجدد شوند.

سوالات متداول

س1: چگونه مشخص می‌شود که برد مدار چاپی A20B-2100-0030 به طور خاص خراب شده است، نه برد قدرت درایو یا موتور؟

دنباله تشخیصی با کد هشدار و الگوی آن آغاز می‌شود. هشدارهای ارتباطی FSSB (سری SV200) که پس از تعویض کابل نوری باقی می‌مانند، به فرستنده/گیرنده برد مدار چاپی اشاره دارند.

هشدارهای انکودر که پس از تأیید یکپارچگی کابل و تعویض یک موتور شناخته شده خوب باقی می‌مانند نیز گیرنده انکودر برد مدار چاپی را درگیر می‌کنند.

اندازه‌گیری اسیلوسکوپ روی دستگاه تست درایو — اعمال ولتاژهای منبع تغذیه شناخته شده خوب به برد مدار چاپی و تأیید سیگنال‌های خروجی کلاک، فعال‌سازی و DSP آن — تشخیص قطعی است.

بسیاری از مراکز خدمات FANUC تشخیص تعویض برد را ارائه می‌دهند: یک A20B-2100-0030 شناخته شده خوب روی درایو مشکوک نصب می‌شود و اگر درایو به درستی کار کند، برد مدار چاپی اصلی اسقاط می‌شود.

س2: آیا می‌توان از انواع پسوند مختلف سری A20B-2100 (مانند -0030 در مقابل -0031 یا -0032) به طور متناوب استفاده کرد؟

عموماً خیر. در سری A20B-2100، انواع چهار رقمی آخر مربوط به پیکربندی‌های مختلف ماژول درایو هستند — رتبه‌بندی‌های جریان مختلف محور، انواع رابط‌های مختلف (FSSB در مقابل آنالوگ Type-A)، پارامترهای سری موتور مختلف.

نصب یک نوع اشتباه ممکن است باعث هشدار فوری، رفتار نادرست موتور، یا مشکلات پایداری پنهان شود. برد مدار چاپی جایگزین باید دقیقاً با شماره قطعه اصلی مطابقت داشته باشد.

اگر برد اصلی قابل خواندن نباشد، مشخصات سفارش ماژول درایو (A06B-6096-HXXX یا A06B-6079-HXXX) مشخص می‌کند که کدام برد مدار چاپی در دفترچه راهنمای نگهداری سری آلفا FANUC مشخص شده است.

س3: آیا تعمیر خود برد مدار چاپی A20B-2100-0030 امکان‌پذیر است و آیا مقرون به صرفه است؟

تعمیر در سطح برد مدار چاپی از طریق مراکز تخصصی تعمیر FANUC که دارای دستگاه‌های تست در سطح قطعه برای بردهای A20B-2100 هستند، امکان‌پذیر است.

موارد تعمیر رایج شامل خازن‌های الکترولیتی (همه را روی برد تعویض کنید)، اپتوکوپلرها، کریستال‌های نوسانگر کلاک و تراشه‌های رگولاتور ولتاژ است.

تعمیر کامل برد توسط یک مرکز با تجربه معمولاً برد را به مشخصات عملکردی بازمی‌گرداند.

مقرون به صرفه بودن به در دسترس بودن قطعات و نرخ مراکز تعمیر بستگی دارد — برای ماشین‌های با ارزش بالا که زمان خرابی گران است، تعمیر تقریباً همیشه در مقایسه با تهیه یک برد جدید قدیمی، که ممکن است در دسترس نباشد یا با قیمت بالا عرضه شود، مقرون به صرفه است.

س4: رویه توصیه شده هنگام نصب یک A20B-2100-0030 جایگزین در یک ماشین در حال کار چیست؟

ماشین را کاملاً خاموش کنید و منتظر بمانید تا باس DC آمپلی فایر سروو تخلیه شود (به LED نشانگر شارژ روی ماژول درایو توجه کنید).

برد مدار چاپی معیوب را با استفاده از اقدامات احتیاطی ESD از ماژول درایو خارج کنید. برد جایگزین را نصب کنید، تأیید کنید که تمام کانکتورها و اتصالات فیبر نوری کاملاً جا افتاده‌اند.

ماشین را روشن کنید و نمایشگر LED ماژول درایو را هنگام راه‌اندازی مشاهده کنید — نمایشگر عادی "0" یا "–" نشان‌دهنده مقداردهی اولیه موفقیت‌آمیز است.

برای هشدار FANUC 9001 (پارامتر سروو تنظیم نشده است) بررسی کنید — در صورت وجود، ممکن است لازم باشد پارامترهای محور برای این درایو از پشتیبان بارگذاری مجدد شوند. در نهایت، بازخورد انکودر را با حرکت آهسته محور و تأیید حرکت شمارنده موقعیت روی نمایشگر CNC بررسی کنید.

س5: آیا جایگزین‌های بازسازی شده یا تولید مجدد برای بردهای A20B-2100-0030 جدید قدیمی وجود دارد؟

بله. چندین شرکت تخصصی تعمیر FANUC (از جمله DNC Electronics، CNC Spares، MRO Electric و شرکت‌های معادل در مناطق مختلف) بردهای مدار چاپی سری A20B-2100 تولید مجدد شده و کاملاً تست شده را ارائه می‌دهند.

فرآیند تولید مجدد معمولاً شامل تعویض کامل خازن، تمیز کردن، بازرسی در سطح قطعه و تست عملکردی روی دستگاه تست درایو اختصاصی FANUC است.

یک برد تولید مجدد از یک تامین کننده معتبر اغلب دارای گارانتی طولانی‌تری (6 تا 24 ماه) نسبت به بردهای جدید قدیمی مازاد است، و فرآیند تست درجه‌ای از اطمینان را فراهم می‌کند که برد کاملاً کاربردی است — نه فقط سهام تست نشده.
