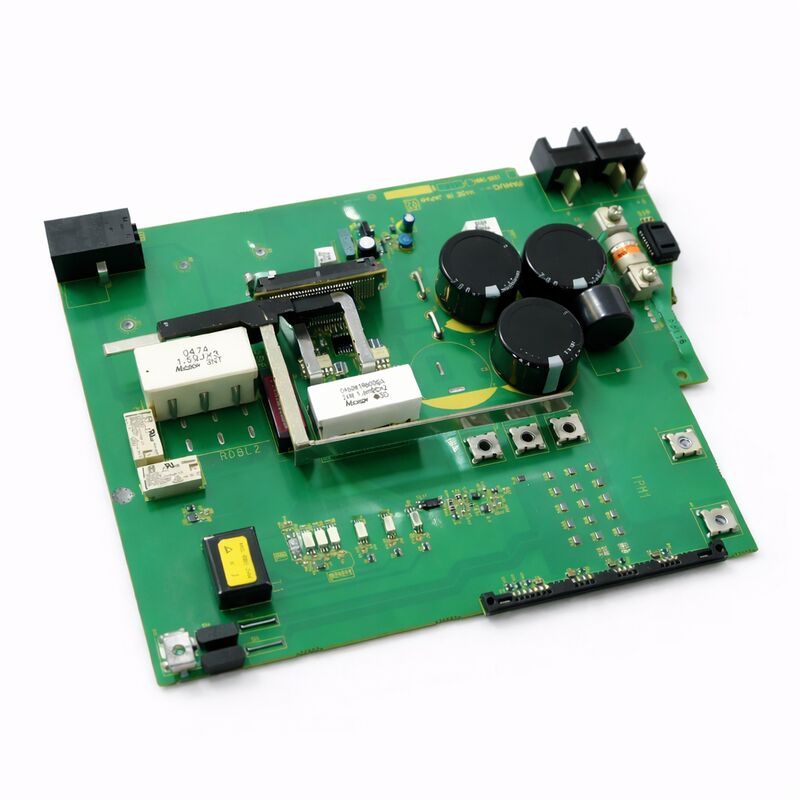

استفاده شده FANUC A20B-2004-0800 A20B20040800 A2OB-2OO4-O8OO

FANUC A20B-2004-0800 | رابط پنل اپراتور سری A20B-2004 و برد PCB — دست دوم، تست شده

شماره قطعه: A20B-2004-0800

سازنده:شرکت FANUC (ژاپن)

نوع محصول:رابط پنل اپراتور برد PCB — سری A20B-2004

سری: A20B-2004

درباره سری A20B-2004

سری A20B-2004 شامل بردهای رابط پنل اپراتور برای سیستم‌های CNC FANUC است — بردهای PCB که ارتباط سیگنال بین پنل اپراتور دستگاه و کنترلر CNC را مدیریت می‌کنند. این بردها سیگنال‌های ورودی/خروجی را از صفحه پنل اپراتور مدیریت می‌کنند: ورودی‌های سوئیچ کلید، دکمه‌های انتخاب حالت، سوئیچ‌های اورراید، و سیگنال‌های خروجی که نشانگرهای پنل و چراغ‌های وضعیت را هدایت می‌کنند. این بردها بین کنترل‌های فیزیکی پنل و منطق PMC کنترلر قرار می‌گیرند و سیگنال‌های 24 ولت پنل را به فضای آدرس ورودی/خروجی داخلی کنترلر ترجمه می‌کنند.

A20B-2004-0800 موقعیت خاصی را در این سری اشغال می‌کند. خانواده A20B-2004 شامل چندین نوع است که پیکربندی‌های مختلف پنل و نیازهای تعداد ورودی/خروجی را در طیف وسیعی از پلتفرم‌های CNC FANUC برآورده می‌کنند. شماره قطعه برد نصب شده را از برچسب خود تأیید کنید — انواع مجاور در این سری در چیدمان کانکتور و پیکربندی سیگنال متفاوت هستند.

وضعیت دست دوم — معنی آن در عمل

یک A20B-2004-0800 دست دوم که در وضعیت کاری خوب تست شده است، جایگزینی عملی و مقرون به صرفه برای نقص‌های ارتباطی پنل اپراتور در سیستم‌های CNC FANUC است. بردهای سری A20B-2004 بردهای رابط غیرفعال و با پیچیدگی کم هستند — آنها مدارهای ولتاژ بالا را حمل نمی‌کنند، در معرض تنش حرارتی الکترونیک درایو نیستند و معمولاً در صورت کار در محیط کابینت CNC معمولی عمر طولانی دارند.

یک واحد دست دوم تست شده از یک دستگاه از رده خارج شده یا یک منبع مازاد کنترل شده، قابلیت عملکردی مشابه یک واحد نو را دارد. معیارهای پذیرش کلیدی برای یک A20B-2004-0800 دست دوم: برد روشن شده و ارتباط صحیح آن با CNC تأیید شده است — نه فقط بازرسی بصری. درخواست تأیید تست عملکردی کنید که مسیر ارتباطی ورودی/خروجی برد را پوشش دهد، نه فقط یک تأیید بصری.

این برد چه چیزی را ذخیره نمی‌کند

A20B-2004-0800 یک برد رابط PCB است — هیچ پارامتر CNC، هیچ داده نردبانی PMC و هیچ پیکربندی دستگاه را ذخیره نمی‌کند. تعویض این برد نیازی به ورود مجدد پارامتر یا پشتیبان‌گیری از داده ندارد. پس از نصب، CNC را روشن کرده و تأیید کنید که عملکردهای پنل اپراتور به درستی پاسخ می‌دهند. هیچ مرحله راه‌اندازی اضافی برای تعویض برد مشابه لازم نیست.

مشخصات کلیدی

سوالات متداول

س1: دکمه‌های پنل اپراتور به صورت انتخابی از کار افتاده‌اند — برخی کار می‌کنند، برخی نه. آیا A20B-2004-0800 می‌تواند علت آن باشد؟

خرابی‌های ورودی انتخابی پنل اپراتور — برخی دکمه‌ها پاسخ می‌دهند و برخی نه — می‌تواند از برد رابط یا سیم‌کشی پنل ناشی شود. ابتدا نشستن کانکتور پنل روی A20B-2004-0800 را بررسی کنید. یک کانکتور نیمه درگیر، برخی از کانال‌های ورودی را باز می‌گذارد در حالی که برخی دیگر فعال باقی می‌مانند. اگر نشستن مجدد کانکتور تمام ورودی‌ها را بازیابی نکرد و سیم‌کشی پنل سالم تأیید شد، برد در کانال‌های ورودی تحت تأثیر دچار نقص است.

س2: هیچ ورودی پنل اپراتور پاسخ نمی‌دهد، اما CNC در غیر این صورت به طور عادی کار می‌کند. آیا این A20B-2004-0800 است؟

از دست دادن کامل ورودی پنل اپراتور با یک CNC که در غیر این صورت کاربردی است، ابتدا به لینک ارتباطی بین برد پنل اپراتور و CNC — لینک ورودی/خروجی یا کابل اتصال بین آنها اشاره دارد. قبل از نتیجه‌گیری مبنی بر خرابی برد، اتصالات کابل را در هر دو انتها بررسی کنید. اگر کابل‌ها سالم هستند و CNC هیچ هشدار ارتباطی لینک ورودی/خروجی را نشان نمی‌دهد، خود برد توانایی خود را برای پردازش سیگنال‌های پنل از دست داده است.

س3: آیا A20B-2004-0800 دست دوم برای یک دستگاه تولیدی قابل اعتماد است؟

بله، هنگامی که از تأمین کننده‌ای تهیه شود که آن را تحت عملکرد واقعی و نه فقط بازرسی بصری تست کرده است. بردهای رابط سری A20B-2004 قطعات با استرس بالا نیستند — آنها سیگنال‌های دیجیتال 24 ولت را با جریان کم در محیط کنترل شده کابینت CNC پردازش می‌کنند. بردهای دست دوم از دستگاه‌های از رده خارج شده معمولاً عمر مفید قابل توجهی دارند. قبل از خرید، روش تست تأمین کننده را که مسیر سیگنال ورودی/خروجی برد را پوشش می‌دهد، تأیید کنید.

س4: پس از نصب A20B-2004-0800، CNC یک هشدار ارتباطی لینک ورودی/خروجی برای اتصال پنل اپراتور نشان می‌دهد. چه چیزی باید بررسی شود؟

یک هشدار لینک ورودی/خروجی پس از نصب برد اغلب یک مشکل نشستن کانکتور است — تأیید کنید که برد به طور کامل و صحیح در موقعیت نصب خود نشسته است و کانکتور کابل لینک ورودی/خروجی روی برد به طور کامل درگیر شده است. اگر نشستن تأیید شد و هشدار ادامه داشت، کابل لینک ورودی/خروجی را برای پیوستگی بررسی کنید. اگر کابل و نشستن خوب هستند و هشدار ادامه دارد، تأیید کنید که نسخه سخت‌افزار برد جایگزین با سیستم CNC هدف سازگار است.

س5: آیا تعویض A20B-2004-0800 نیاز به تغییر پارامتر در CNC دارد؟

خیر. برد رابط پنل اپراتور هیچ پارامتر CNC را ذخیره نمی‌کند. تمام پیکربندی دستگاه، داده‌های نردبانی PMC و تخصیص آدرس ورودی/خروجی در حافظه SRAM و FROM کنترلر CNC قرار دارند — که تحت تأثیر تعویض برد قرار نمی‌گیرند. پس از تعویض، CNC را روشن کرده و عملکرد پنل اپراتور را تأیید کنید. هیچ ورود مجدد پارامتر لازم نیست.
