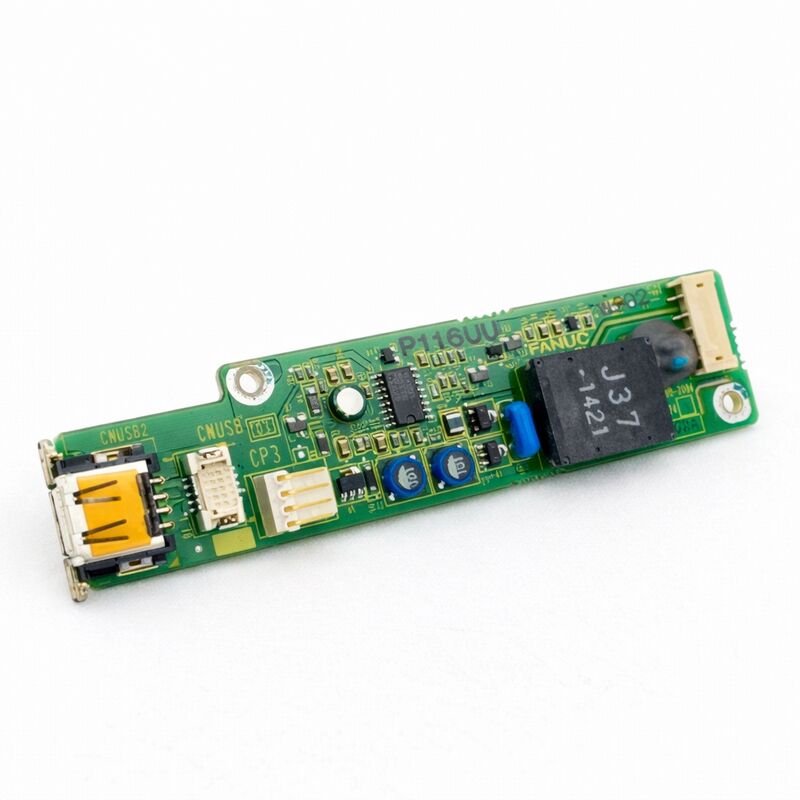

استفاده شده FANUC A20B-2004-0241 A20B20040241 A2OB-2OO4-O241

FANUC A20B-2004-0241 ٬ CNC Control PCB Board Series A20B-2004 ، FANUC Industrial Automation Control Board ، ژاپن اصلی

مرور کلی

درFANUC A20B-2004-0241متعلق به خانواده صفحه A20B-2004 است که مجموعه ای از PCB های FANUC را در پانل I / O و لایه رابط کنترل در معماری CNC FANUC اشغال می کند.

خانواده A20B-2004 ارتباط نزدیکی با واحد اتصال پنل اپراتور و عملکرد رابط I / O در چندین نسل CNC FANUC دارد:تخته های این سری پل الکتریکی بین دکمه های فشاری فیزیکی را مدیریت می کنند.، سوئیچ ها، چراغ های شاخص، چرخ های دستی و مدار های توقف اضطراری در کنسول کاربری دستگاه و سیستم داخلی ورودی / خروجی دیجیتال CNC.

خانواده A20B-2004 شامل چندین نوع عملکردی متمایز است. انواع -0690 و -0691 PCB های تایید شده پانل I / O اپراتور هستند.

-0740 و انواع مربوطه پیکربندی های I/O پنل اپراتور هستند.

The -0241 occupies a position within this family as a control PCB that serves the specific configuration of FANUC operator panel interface or control I/O for which it was designed — a board that production facilities depend on to maintain the operator-machine link in their FANUC-controlled machine tools.

در زمینه گسترده تر تعمیرات CNC FANUC، تخته های سری A20B-2004 یک دسته مهم را نشان می دهند، زیرا آنها در رابط مستقیم انسان با ماشین قرار دارند.

یک صفحه I/O پنل کاربری که از کار افتاده است، عملکرد موتور و سیستم های سرو ماشین را متوقف نمی کند، اما مانع از کنترل کاربری ماشین به روش عادی می شود.تعدیل نرخ خوراک، دویدن تبرها، پاسخ به آژیرها، یا در موارد شدیدتر، فعال کردن توقف اضطراری از طریق پانل.

این ترکیب از عملکردهای غیر حیاتی تا اساسی اما استفاده از آنها باعث می شود که این صفحه ها یک هدف نگهداری مشترک باشند.

مشخصات کلیدی

خانواده A20B-2004 ️ I / O پانل اپراتور در معماری FANUC

سیستم های CNC سری i FANUC (سری 16i، 18i، 21i، 0i،و مرتبط) استفاده از I / O لینک اتصالات سریالی برای برقراری ارتباط بین واحد کنترل اصلی CNC و دستگاه های I / O خارجی شامل واحد اتصال پنل اپراتور.

این رویکرد اتوبوس سریال جایگزین سیم کشی موازی قدیمی تر مورد استفاده در نسل های قبلی FANUC شد، که در آن هر سیگنال I / O نیاز به سیم جداگانه خود را از CNC به پانل اپراتور داشت.

I/O Link تمام سیگنال های ورودی و خروجی پنل را از طریق تعداد کمی سیم حمل می کند.به طور چشمگیری ساده سازی سیم کشی در حالی که اضافه کردن نیاز به آن است که پانل اپراتور شامل I / O بوردهای قادر به ترجمه بین داده های سریال I / O لینک و دکمه فیزیکی / سیگنال چراغ.

صفحه های سری A20B-2004 طراحی شده اند تا در این معماری کار کنند، دریافت داده های سریال I / O Link از CNC، رمزگشایی آن برای فعال کردن سیگنال های خروجی مناسب (نورهای شاخص،خروجی رله)، و رمزگذاری سیگنال های ورودی فیزیکی (وضعیت دکمه، موقعیت سوئیچ، پالس های MPG) برای ارسال به CNC از طریق I / O Link.

این عملکرد ترجمه دو طرفه برای عملکرد پانل اپراتور در محیط CNC سری i ضروری است.

چه چیزی در تخته های سری A20B-2004 اشتباه می کند و چرا

الگوهای خرابی تابلوهای I/O پانل کاربری با محل قرار گرفتن آنها در محیط ماشین شکل می گیرد.

کنسول کاربری، قابل دسترسی ترین بخش ماشین است. برای تعمیر و نگهداری باز می شود، با توجه به آلودگی مایع خنک کننده از فضای کاری ماشین.در معرض لرزش از محورهای متحرک ماشین، و در برخی از تاسیسات، در مناطق با دمای محیطی نسبتا بالا.

این عوامل محیطی حالت های خاص شکست را ایجاد می کنند:

خرابی ناشی از آلودگی:مه مایع خنک کننده و گرد و غبار فلزی که وارد محفظه پنل کاربری می شوند در طول سال های کار بر روی سطح PCB قرار می گیرند.

این سپرده ها مسیرهای نشت بین ردارهای سیگنال ورودی را ایجاد می کنند، که باعث حالت دکمه های خیالی یا ورودی های گیر افتاده می شود. CNC سیگنال های فشار دکمه را از دکمه هایی که هیچ کس فشار نداده است دریافت می کند.یا از دکمه های فشار داده شده سیگنال دریافت نمی کند..

تمیز کردن تخته با محلول درجه الکترونیک موارد خفیف را حل می کند؛ آلودگی شدید ممکن است نیاز به تعویض تخته داشته باشد.

فرسایش و خوردگی کانکتورها:کانکتورهای کابل ربن و کانکتورهای لبه کارت در تخته های I/O پانل اپراتور بیش از اکثر تخته های CNC دیگر چرخه های ورودی/برداری بیشتری را تجربه می کنند.چون به پنل برای تعمیرات بیشتر دسترسی پیدا می شود..

تماس های کانکتور فرسوده یا خوردگی سیگنال های I / O متناوب را تولید می کنند که مشکل ترین کلاس نقص برای تشخیص است زیرا علائم بدون الگویی ظاهر می شوند و ناپدید می شوند.

خرابی IC درایور خروجی:هر لامپ یا مدار خروجی بر روی صفحه توسط یک IC که ولتاژ و جریان صحیح را برای چراغ شاخص فراهم می کند، هدایت می شود.

این درایورها می توانند در حال باز شدن (نور هرگز روشن نمی شود) یا در حال بسته شدن (نور همیشه روشن است) و همچنین می توانند به گونه ای که به خود چراغ آسیب می رساند، خراب شوند.

وقتی که LED ها شروع به جایگزین کردن لامپ های روشن کننده در پانل های FANUC کردند،در حال حاضر راننده نیازها تغییر کرده است استفاده از نوع چراغ اشتباه در یک صفحه طراحی شده برای نوع دیگر می تواند IC راننده را فشار دهد.

آسیب ESD:دکمه ها و سوئیچ های روی صفحه کنترل کننده نقاط ورود بالقوه برای برق ایستاتیک از طرف عاملانی هستند که با پیاده روی بر روی برخی از مواد کف ساخته شده اند.

اگر مسیر حفاظت استاتیک پنل ناقص باشد، ESD می تواند به مدارهای ورودی صفحه A20B-2004 برسد و باعث شکست فوری یا آسیب پنهان شود که در طول زمان تخریب می شود.

ملاحظات مربوط به نگهداری و تعویض

هنگامی که A20B-2004-0241 به عنوان منبع خطا در یک بررسی I/O پانل اپراتور شناسایی شود،فرآیند تعویض به طور کلی ساده است زیرا این نوع صفحه هیچ داده ماشین CNC را ذخیره نمی کند:

نیازی به پشتیبان گیری اطلاعات نیست:بر خلاف کارت های اصلی CPU یا ماژول های حافظه، کارت های I / O پانل اپراتور هیچ پارامتر ماشین، برنامه یا داده های پیکربندی را ذخیره نمی کنند. تعویض یک روش سخت افزاری است.

درست بگيريد:سری A20B-2004 شامل چندین نوع (-0241، -0690, -0691, -0740, و دیگران) است که به پیکربندی های مختلف پانل و تعداد نقاط I / O خدمت می کند.

جایگزین دقیق باید با شماره قطعات صفحه نصب شده مطابقت داشته باشد.تخته های داخل این خانواده از نظر عملکردی قابل تعویض نیستند یک تخته طراحی شده برای یک پیکربندی پانل به درستی با سیم کشی یک پانل متفاوت ارتباط برقرار نمی کند،حتی اگر از لحاظ فیزیکی در همان فضا قرار داشته باشد.

بررسی پس از نصب:پس از نصب A20B-2004-0241 جایگزین، تمام عملکردهای پانل را به صورت جداگانه بررسی کنید: هر دکمه فشار دهنده سیگنال ورودی PMC صحیح را تولید می کند (در صفحه تشخیص PMC قابل مشاهده است).هر لامپ نشانگر هنگام دستور به درستی روشن می شود.، چرخ دستی MPG (اگر به این صفحه متصل شود) باعث حرکت محور در جهت صحیح و افزایش می شود و عملکرد توقف اضطراری به درستی در مسیر مدار ایمنی خود کار می کند.

سوالات عمومی

سوال1: دکمه های پنل اپراتور جواب دادن را متوقف کرده اند اما چرخه خودکار دستگاه ادامه دارد. آیا این به A20B-2004-0241 اشاره دارد؟

بله، این الگوی علائم عملکرد خودکار به طور معمول ادامه می یابد در حالی که ورودی های پانل دستی پاسخ نمی دهند ویژگی یک خطای صفحه I / O پانل اپراتور است.

عملکردهای سرو و PMC CNC که عملکرد خودکار را هدایت می کنند، وابسته به صفحه I / O پنل نیستند؛ آنها به طور مستقل کار می کنند.

تنها کارکردهایی که به صفحه I/O به عنوان مسیر ارتباطی نیاز دارند (جوجینگ دستی، سوئیچ های سرکوب، دکمه های شروع/خوردن چرخه، سوئیچ های حالت) تحت تاثیر قرار می گیرند.

با بررسی صفحه تشخیصی PMC (اداره ورودی G) تایید کنید که اگر حالت دکمه ها در هنگام فشار دکمه ها تغییر نکند، مشکل در مسیر سیگنال از دکمه به PMC است.که شامل A20B-2004-0241.

س2: آیا می توان A20B-2004-0241 آلوده را پاک کرد و نه جایگزین کرد؟

Mild contamination — light dust or a thin film of oil aerosol — can often be cleaned successfully with appropriate electronics cleaning solvent (isopropanol or dedicated PCB cleaning spray) applied with a soft brush and allowed to dry completely before power-up.

قبل از اینکه به یک تخته جایگزین متعهد شوید، این کار را امتحان کنید.

آلودگی شدید با رسوبات ضخیم، مایع خنک کننده با افزودنی های آب محلول، or metallic swarf that has created shorts between traces is much less likely to be fully resolved by cleaning — the risk of residual contamination causing future failures makes replacement the more reliable long-term solution in these cases.

سوال 3: پس از تعویض A20B-2004-0241، یک چراغ شاخص به طور دائم روشن می شود و دیگری هرگز روشن نمی شود. چه چیزی باید بررسی شود؟

این علائم به جای اینکه نشان دهنده ی نقص تخته ی جایگزین باشد، به مشکلات سیم کشی اشاره می کنند.

به طور دائم روشن: بررسی مدار کوتاه بر روی سیم کشی خروجی (سیم های لامپ لمس، زمین گیری معیوب لامپ، یا یک کانکتور کوتاه از پین به پین).

هرگز چراغ: بررسی برای یک مدار باز در سیم کشی خروجی (سیم شکسته، کانکتور جدا شده، نیاز به تعویض لامپ).

علاوه بر این، بررسی کنید که نوع درایور خروجی صفحه ی جایگزین (خروجی منبع و خروجی غوطه ور، درایور LED و درایور برق فلزی) با صفحه ی اصلی و لامپ های نصب شده در پنل مطابقت دارد.اگر نوع درایور با هم مطابقت نداشته باشد، بعضی از لامپ ها ممکن است رفتار غیر منتظره ای داشته باشند.

سوال 4: چگونه A20B-2004-0241 در مقایسه با واحد اتصال پنل اپراتور که با آن رابط دارد، به عنوان نیاز به تعویض شناسایی می شود؟

جدا کردن نقص بین تخته I/O پنل اپراتور و واحد اتصال که به آن متصل می شود نیاز به یک رویکرد سیستماتیک ردیابی سیگنال دارد.تست پیوستگی دکمه با یک مولتی متر (تایید خود دکمه کار).

سپس سیگنال را در پین کنتاکتور در A20B-2004-0241 آزمایش کنید (تصدیق می کند که سیم کشی از دکمه به تخته سالم است).

سپس صفحه تشخیص PMC را بررسی کنید تا ببینید آیا سیگنال به CNC می رسد.

اگر تداوم در کانکتور تایید شود اما سیگنال به PMC نرسد، خطا در صفحه یا مسیر ارتباطی آن به CNC است.

اگر پیوستگی در کانکتور شکست بخورد، مشکل در سیم کشی یا دکمه است.

Q5: روش حفاظت از ESD در هنگام استفاده و نصب A20B-2004-0241 چیست؟

فقط با استفاده از یک بند مچ دست ESD متصل به یک نقطه زمین تایید شده در کابینت الکتریکی ماشین کار کنید.تا زمان نصب، تخته را در بسته بندی ضد ایستاتیک خود نگه دارید.

هرگز این تخته را بر روی کاغذ، پلاستیک یا چوب قرار ندهید.

از لمس سمت قطعات صفحه جلوگیری کنید. آن را از لبه های PCB بگیرید. هنگام قرار دادن صفحه در کانکتور آن، فشار یکسانی را در طول صفحه به جای فشار در یک انتهای آن اعمال کنید.روشن کردن ماشین به طور کامل قبل از هر نصب و یا برداشتن تخته.

این اقدامات احتیاطی برای تخته های پانل کاربری ضروری است زیرا دارای رابط های اتصال متعدد هستند که نقاط ورودی بالقوه ESD هستند.
