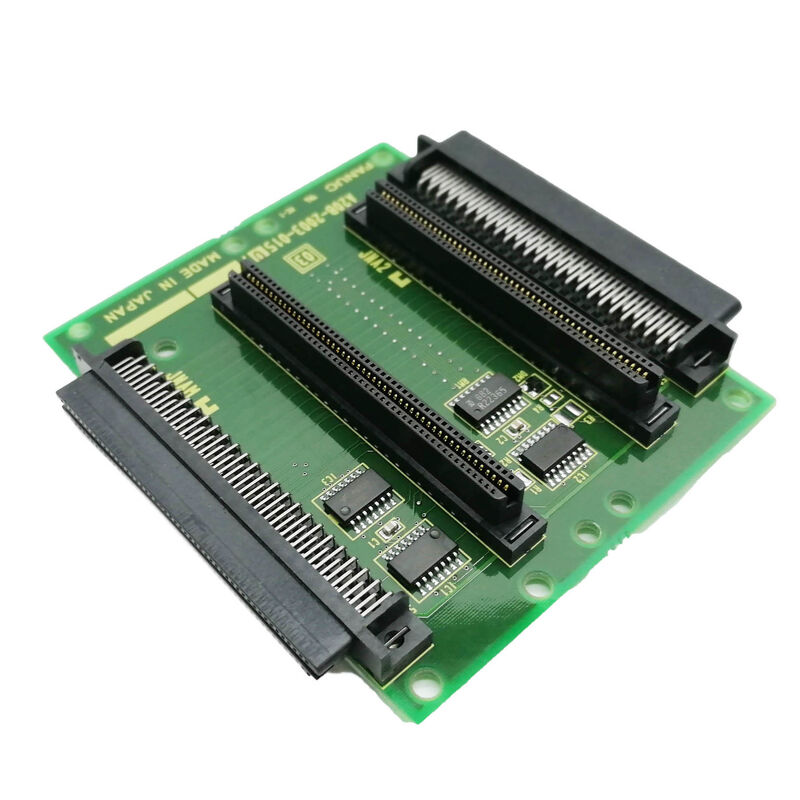

FANUC A20B-2003-0810 | پنل پشتی 1 اسلات — برای کنترلرهای CNC سری FANUC 30i-A / 31i-A / 32i-A، بک‌پلین با اسلات توسعه تکی، سری A20B-2003، مبدا ژاپن

شماره قطعه: A20B-2003-0810

سازنده:شرکت FANUC (ژاپن)

دسته بندی محصول:PCB — پنل پشتی / برد بک‌پلین

سری: A20B-2003

مرور کلی

پنل پشتی تک اسلات FANUC A20B-2003-0810 برای واحد پایه سیستم کنترل CNC سری FANUC 30i-A / 31i-A / 32i-A است و نقش آن دقیقاً در معماری سخت‌افزار FANUC برای این کنترلرهای پیشرفته تعریف شده است.واحد پایه 30i/31i/32i-A یک مجموعه الکترونیکی کنترل مستقل است که از پنل اپراتور متمایز است.این واحد شامل برد اصلی CPU، منبع تغذیه و یک پنل پشتی است. پنل پشتی تعیین می‌کند که چه تعداد اسلات اختیاری در آن مجموعه موجود است. با A20B-2003-0810، این تعداد یک است. با پنل بدون اسلات (A20B-2003-0600)، صفر است. با پنل دو اسلات (A20B-2003-0610)، دو است.

اسلات تکی که توسط A20B-2003-0810 ارائه می‌شود برای بسیاری از نصب‌های 30i/31i/32i-A کافی است.

ماشینی که به اتصال فیلدباس نیاز دارد، از یک اسلات برای مستر Profibus یا برد DeviceNet استفاده می‌کند.

ماشینی که به اتصال شبکه کارخانه نیاز دارد، از آن برای برد Fast Ethernet استفاده می‌کند.

یک برد اختیاری یک پیکربندی رایج در ماشین‌هایی است که رابط سروو FSSB داخلی، اسپیندل سریال، I/O Link و اترنت تعبیه شده روی برد اصلی، تمام الزامات اتصال را به جز یک پروتکل اضافی پوشش می‌دهند.

مشخصات کلیدی

پارامتر

مقدار

پنل پشتی ستون فقرات ساختاری و الکتریکی این واحد است.

در داخل شاسی واحد پایه:

برد اصلی CPU (مانند خانواده A20B-8101-0400/0401 برای نوع نصب شده روی LCD) به موقعیت برد اصلی پنل پشتی متصل می‌شود.

ماژول منبع تغذیه (A20B-8101-0010) موقعیت منبع تغذیه را اشغال می‌کند.

• بردهای اختیاری در موقعیت‌های اسلات توسعه پنل پشتی نصب می‌شوند.
• اسلات توسعه تکی A20B-2003-0810 بردها را از خانواده اختیاری A20B-8101 می‌پذیرد — مستر Profibus (A20B-8101-0050)، اسلیو Profibus (A20B-8101-0100)، مستر DeviceNet (A20B-8101-0220)، اسلیو DeviceNet (A20B-8101-0330)، Fast Ethernet (A20B-8101-0030)، FL-net (A20B-8101-0031) و غیره.
• هر کدام به اسلات توسعه متصل شده و از طریق مسیرهای باس پنل پشتی به صورت الکتریکی به برد اصلی CNC متصل می‌شوند.

انتخاب پیکربندی صحیح پنل پشتی

هنگام تعویض A20B-2003-0810 یا ساخت واحد پایه 30i/31i/32i-A برای به‌روزرسانی، انتخاب پنل پشتی به تعداد بردهای اختیاری مورد نیاز برنامه بستگی دارد:

بدون نیاز به بردهای اختیاری:

از A20B-2003-0600 (بدون اسلات) استفاده کنید. ماشین فقط از اتصالاتی که در برد اصلی تعبیه شده‌اند استفاده می‌کند — FSSB، اسپیندل سریال، I/O Link، اترنت تعبیه شده — و هیچ گزینه فیلدباس یا ارتباطی اضافی ندارد.

نیاز به یک برد اختیاری: از A20B-2003-0810 (1 اسلات — این برد) استفاده کنید.

ماشین دقیقاً به یک گزینه ارتباطی اضافی مانند Profibus، DeviceNet، FL-net یا Fast Ethernet نیاز دارد.نیاز به دو برد اختیاری:

از A20B-2003-0610 (2 اسلات) استفاده کنید. ماشین به طور همزمان به دو گزینه ارتباطی اضافی نیاز دارد.

استفاده از پنل پشتی با اسلات کمتر از حد نیاز، فضایی برای بردهای اختیاری مورد نیاز باقی نمی‌گذارد.استفاده از پنل با اسلات بیشتر از حد نیاز، هیچ مشکل عملکردی ایجاد نمی‌کند — اسلات خالی به سادگی استفاده نمی‌شود.

ابعاد فیزیکی محفظه واحد پایه، تعیین می‌کند که کدام پنل پشتی از نظر فیزیکی جا می‌شود، بنابراین همیشه قبل از سفارش، پیکربندی محفظه را تأیید کنید.

سوالات متداول

س1: واحد پایه 30i-A با یک برد اختیاری نصب شده کار می‌کرد. پنل پشتی آسیب دیده بود. آیا باید از همان A20B-2003-0810 استفاده کنم، یا می‌توانم از A20B-2003-0610 (2 اسلات) استفاده کنم؟

از نظر فیزیکی، A20B-2003-0610 (2 اسلات) می‌تواند جایگزین A20B-2003-0810 (1 اسلات) شود اگر محفظه واحد پایه، فرم فاکتور متفاوت پنل پشتی را در خود جای دهد.

پنل پشتی باید از نظر فیزیکی در شاسی جا شود — انواع محفظه‌های FANUC بر اساس تعداد اسلات خاص طراحی شده‌اند.

قبل از جایگزینی، تأیید کنید که شماره قطعه محفظه از پنل پشتی 2 اسلات پشتیبانی می‌کند.

از نظر عملکردی، داشتن یک اسلات دوم خالی مشکلی ایجاد نمی‌کند — برد اختیاری در اسلات استفاده شده باقی می‌ماند و اسلات خالی به سادگی استفاده نمی‌شود.

س2: کنترلر 30i-A دارای یک برد مستر Profibus در اسلات توسعه است. آیا می‌توان پنل پشتی را بدون برداشتن برد Profibus تعویض کرد؟

قبل از برداشتن پنل پشتی از شاسی، برد اختیاری را از اسلات خارج کنید.

پنل پشتی و برد اختیاری قطعات جداگانه‌ای هستند — پنل پشتی با جدا کردن سخت‌افزار نصب شاسی آن برداشته می‌شود در حالی که برد اختیاری به طور جداگانه از کانکتور اسلات جدا می‌شود.

نصب مجدد به ترتیب معکوس: ابتدا پنل پشتی، سپس برد اختیاری در اسلات توسعه قابل دسترس.

س3: پس از تعویض A20B-2003-0810، برد اختیاری Profibus یک آلارم ایجاد می‌کند که قبلاً وجود نداشت. چه چیزی باید بررسی شود؟

خطاهای نصب مجدد شایع‌ترین علت آلارم‌های برد اختیاری پس از تعویض پنل پشتی هستند.

ممکن است برد فقط تا حدی در کانکتور اسلات قرار گرفته باشد — یک کانکتور لبه‌ای که به نظر می‌رسد وصل شده اما نامرتب یا نیمه درگیر است، دقیقاً این علامت را تولید می‌کند.

برد را محکم و به طور یکنواخت دوباره جا بزنید. همچنین تأیید کنید که تمام کابل‌های خارجی به برد اختیاری (کابل شبکه Profibus و غیره) پس از تعویض به درستی دوباره وصل شده‌اند.

س4: تفاوت بین "پنل پشتی" مورد استفاده در سری 30i/31i/32i-A و بک‌پلین‌های مورد استفاده در کنترلرهای قدیمی‌تر FANUC سری 16/18 چیست؟

واحد پایه 30i/31i/32i-A از یک پنل پشتی فشرده استفاده می‌کند که به طور خاص برای معماری فیزیکی و الکتریکی کنترلر سری i پیشرفته طراحی شده است.

کنترلرهای قدیمی‌تر سری 16/18 از طرح‌های بک‌پلین رک متفاوتی با تعداد اسلات، نوع کانکتور و معماری باس متفاوت استفاده می‌کردند.

A20B-2003-0810 با بردهای بک‌پلین از کنترلرهای سری 16/18 قابل تعویض نیست. همیشه از پنل پشتی مشخص شده برای نسل CNC و شاسی خاص استفاده کنید.

س5: آیا تعویض پنل پشتی A20B-2003-0810 نیاز به پشتیبان‌گیری از داده‌ها یا تغییر پارامترها دارد؟

خیر. پنل پشتی یک برد اتصال پسیو است — هیچ داده‌ای را ذخیره نمی‌کند.

پس از تعویض، تمام پارامترها و برنامه‌ها در ماژول‌های FROM/SRAM روی برد اصلی باقی می‌مانند که دست نخورده باقی مانده‌اند.

برد اصلی، منبع تغذیه و بردهای اختیاری را در پنل پشتی جدید نصب کنید، به طور عادی روشن کنید و عملکرد سیستم را تأیید کنید. هیچ ورودی داده‌ای لازم نیست مگر اینکه بردهای دیگری نیز در طول همان رویداد نگهداری تعویض شده باشند.
