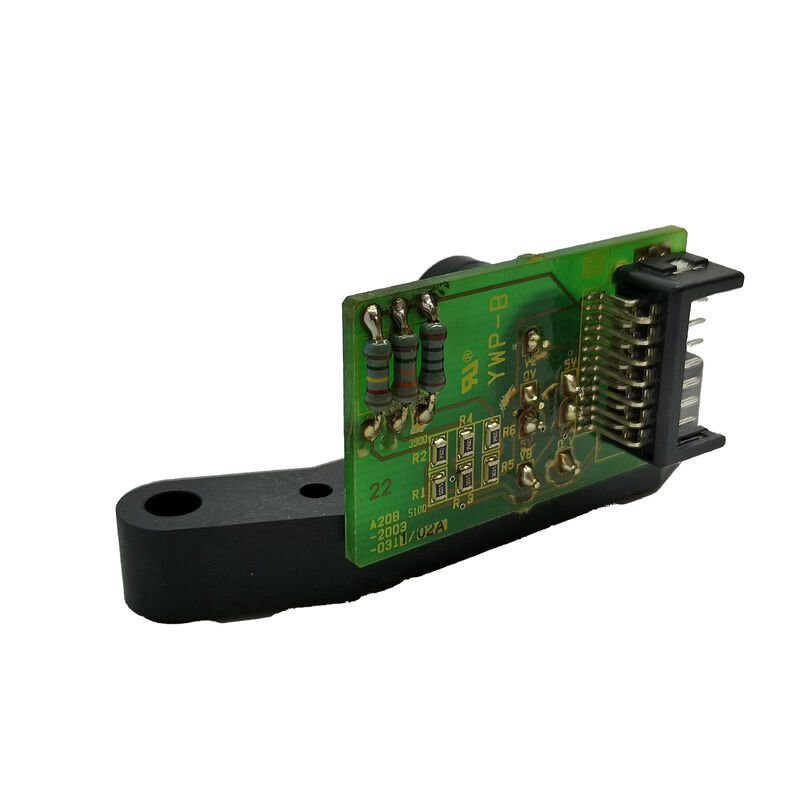

1 پی سی فانوک جدید A20B-2003-0580 در کیسه A20B20030580 A2OB-2OO3-O58O

FANUC A20B-2003-0580 | برد مدار چاپی بک‌پلین ۲ اسلات — سری A20B-2003، ماژول کنترلر CNC، اتصال رک، توزیع برق و سیگنال، قطعه یدکی صنعتی، مبدا ژاپن

مرور کلی

برد مدار چاپی بک‌پلین ۲ اسلات FANUC A20B-2003-0580 — پایه ساختاری و الکتریکی یک بخش دو ماژولی فشرده از رک کنترل CNC FANUC است.

در سلسله مراتب الکترونیک CNC، بک‌پلین اغلب کمترین توجه را به خود جلب می‌کند؛ این قطعه فریمور، نمایشگر یا پارامترهای قابل تنظیم ندارد، به این معنی که به ندرت تا زمانی که مشکلی پیش نیاید، مورد توجه قرار می‌گیرد.

با این حال، زمانی که خراب می‌شود — که نادر است اما از طریق مکانیزم‌های خرابی خاصی اتفاق می‌افتد — خرابی آن واضح است: ماژول‌های نصب شده در آن کاملاً از کار می‌افتند.

برای درک واضح نقش A20B-2003-0580، مفید است که کابینه کنترلر CNC FANUC را در حال باز شدن برای نگهداری تصور کنید.

در داخل، مجموعه‌های الکترونیکی اصلی در یک قاب رک قرار دارند — یک ساختار فلزی با ریل‌های راهنما که بردهای مدار چاپی به صورت افقی در آن‌ها قرار می‌گیرند و به کانکتورهای لبه در پشت متصل می‌شوند.

بک‌پلین بردی است که در پشت رک قرار دارد و آن کانکتورهای لبه و مسیرهای مسی که آن‌ها را به هم متصل می‌کنند را فراهم می‌کند.

هنگامی که یک برد CPU در اسلات ۱ و یک کارت توسعه حافظه در اسلات ۲ قرار می‌گیرد، این دو برد از طریق مسیرهای روی بک‌پلین A20B-2003-0580 به یکدیگر — و به منبع تغذیه CNC — متصل می‌شوند.

پیکربندی «۲ اسلات» این را به عنوان یک بک‌پلین فشرده دو موقعیتی شناسایی می‌کند — کوچکترین اندازه بک‌پلین در محدوده رک FANUC، مناسب برای پیکربندی‌های کنترلی که فقط دو ماژول نیاز به هم‌مکانی در یک قاب رک دارند.

پیکربندی‌های بزرگتر از بک‌پلین‌های ۳ اسلات (A20B-2003-0280)، ۴ اسلات و ۶ اسلات برای مجموعه‌های ماژول گسترده‌تر استفاده می‌کنند.

مشخصات کلیدی

عملکرد واقعی بک‌پلین — جزئیات مهندسی

سادگی ظاهری بک‌پلین، مهندسی دقیقی را در زیر پنهان می‌کند. مسیرهای مسی A20B-2003-0580 موارد زیر را حمل می‌کنند:

ریل‌های منبع تغذیه: واحد منبع تغذیه CNC ولتاژهای DC تنظیم شده — معمولاً +۵ ولت، ±۱۵ ولت و +۲۴ ولت در نسل CNC FANUC که از این خانواده بک‌پلین استفاده می‌کند — را به مسیرهای ریل منبع تغذیه بک‌پلین تحویل می‌دهد.

از آنجا، منبع تغذیه از طریق کانکتورهای لبه به هر ماژول وارد شده در اسلات‌های بک‌پلین توزیع می‌شود.

عرض مسیر و وزن مس در ریل‌های منبع تغذیه بک‌پلین برای حمل جریان ترکیبی تمام ماژول‌هایی که می‌توانند وارد شوند، اندازه‌گیری می‌شود — چالش مهندسی این است که مصرف کل جریان بسته به ترکیب ماژول نصب شده به طور قابل توجهی متفاوت است.

مسیرهای گذرگاه داده: ارتباط ماژول به ماژول در معماری بک‌پلین FANUC از یک گذرگاه موازی یا سریال که از طریق مسیرهای بک‌پلین عبور می‌کند، استفاده می‌کند. سیگنال‌های کنترلی، خطوط آدرس و خطوط داده ماژول CPU را به ماژول‌های آپشن و I/O از طریق این مسیرهای بک‌پلین متصل می‌کنند.

هندسه مسیر، تطابق امپدانس و مسیریابی باید یکپارچگی سیگنال را در سرعت‌های گذرگاه مورد استفاده حفظ کنند — طراحی ضعیف بک‌پلین باعث خطاهای گذرگاه و اشکالات ارتباطی متناوب می‌شود که از دشوارترین مشکلات برای تشخیص در سیستم‌های پیچیده CNC هستند.

مسیرهای یکپارچگی سیگنال: فراتر از گذرگاه داده اصلی، بک‌پلین سیگنال‌های نقطه به نقطه مجزا را بین ماژول‌های خاص مسیریابی می‌کند — خطوط وقفه، سیگنال‌های انتخاب تراشه، خطوط توزیع کلاک — که هر کدام الزامات مسیریابی خاص خود را دارند.

شکست در هر یک از این مسیرها باعث اختلال خاص و قابل تکرار در مسیر سیگنال تحت تأثیر می‌شود.

خرابی بک‌پلین — نادر اما خاص

خرابی‌های بک‌پلین غیرمعمول هستند زیرا برد حاوی هیچ قطعه فعالی نیست که بتواند فرسوده یا بیش از حد گرم شود. اما آن‌ها از طریق مکانیزم‌های خاصی رخ می‌دهند:

آسیب ناشی از افزایش ولتاژ: افزایش ولتاژ شدید در منبع تغذیه AC، اگر از قابلیت محافظت منبع تغذیه CNC فراتر رود، می‌تواند باعث افزایش ولتاژ در ریل‌های منبع تغذیه بک‌پلین شود. نتیجه معمولاً شکست دی‌الکتریک بستر PCB بین مسیرهای منبع تغذیه و زمین با فاصله کم است — که به صورت آسیب ردیابی (خطوط کربنی تیره در سراسر سطح PCB) یا در موارد شدید به صورت مسیرهای سوخته قابل مشاهده است.

آسیب معمولاً موضعی است اما در صورت کافی بودن انرژی، می‌تواند چندین مسیر را تحت تأثیر قرار دهد.

ردیابی آلودگی: مه خنک‌کننده یا گرد و غبار فلزی که در طول سال‌ها بهره‌برداری به داخل کابینه کنترلر نفوذ می‌کند، یک لایه رسانا روی سطوح در معرض دید PCB رسوب می‌دهد. در بک‌پلینی که مسیرهای منبع تغذیه و سیگنال در نزدیکی هم قرار دارند، این لایه رسانا می‌تواند مسیرهای نشتی ایجاد کند — اتصال کوتاه نرم که باعث ارتباط گذرگاه نامنظم یا افت ولتاژ آهسته در ریل‌های منبع تغذیه می‌شود.

علائم در ابتدا ظریف هستند (اشکالات متناوب CNC) و با افزایش آلودگی به تدریج بدتر می‌شوند.

سایش و خوردگی اتصالات کانکتور: کانکتورهای لبه روی بک‌پلین — کنتاکت‌های روکش طلا که با انگشتان لبه کارت ماژول جفت می‌شوند — می‌توانند در طول سال‌ها و درج‌های مکرر برد، اکسیداسیون یا سایش پیدا کنند.

کانکتورهای تخریب شده مشکلات اتصال متناوب ایجاد می‌کنند که تشخیص آن‌ها بسیار دشوار است تا زمانی که وضعیت فیزیکی کانکتور بررسی شود.

آسیب فیزیکی: نگهداری رک که شامل اعمال نیروی بیش از حد هنگام درج یا خارج کردن ماژول‌ها است — خم شدن ریل‌های راهنمای کارت، فشار بر نقاط نصب بک‌پلین، یا انداختن ابزار روی بک‌پلین نصب شده — می‌تواند مسیرهای PCB را بشکند یا کنتاکت‌های کانکتور لبه را آسیب برساند.

تشخیص خطای بک‌پلین در مقابل خطای ماژول

چالش اصلی تشخیص خطاهای بک‌پلین، تمایز آن‌ها از خطاهای ماژول است.

خرابی یک ماژول در سطح سیستم شبیه به خرابی بک‌پلین در اسلاتی که آن ماژول اشغال می‌کند، به نظر می‌رسد. رویکرد سیستماتیک این است:

ماژول مشکوک به خرابی را به یک اسلات با کارکرد مطمئن (در صورت وجود) یا به یک رک با کارکرد مطمئن منتقل کنید.

اگر ماژول در اسلات یا رک دیگری به درستی کار کند، بک‌پلین اسلات اصلی مشکوک است.

اگر ماژول در موقعیت با کارکرد مطمئن نیز خراب شود، خود ماژول قطعه معیوب است.

کانکتورهای لبه بک‌پلین را برای اکسیداسیون، پین‌های خم شده یا مواد خارجی بررسی کنید. از مولتی‌متر برای اندازه‌گیری مقاومت از نقاط ریل منبع تغذیه روی بک‌پلین به پین‌های مربوطه در کانکتور هر اسلات استفاده کنید — مدار باز یا مقاومت بالا در یک مسیر ریل منبع تغذیه، خطای مسیر بک‌پلین را تأیید می‌کند.

سوالات متداول

س۱: آیا می‌توان یک بک‌پلین ۲ اسلات (A20B-2003-0580) را با یک نوع دیگر از بک‌پلین A20B-2003 جایگزین کرد؟

فقط در صورتی که موقعیت کانکتورها، فاصله اسلات ماژول و تخصیص سیگنال گذرگاه بین دو نوع یکسان باشند. خانواده بک‌پلین A20B-2003 FANUC شامل انواع مختلفی است (از جمله ۲ اسلات -۰۱۵۰، -۰۴۹۰، -۰۵۸۰ و ۳ اسلات -۰۲۸۰ و غیره) که برای ترکیب‌های خاص ماژول و ابعاد قاب رک طراحی شده‌اند.

ابعاد و پین‌اوت کانکتور بین انواع متفاوت است.

یک بک‌پلین از نوع متفاوت به طور فیزیکی در همان قاب رک قرار نمی‌گیرد یا اتصالات گذرگاه صحیح را برای ماژول‌های نصب شده فراهم نمی‌کند. همیشه از شماره قطعه دقیق که در ابتدا نصب شده بود استفاده کنید.

س۲: آیا تعویض بک‌پلین A20B-2003-0580 نیاز به تغییر پارامترهای CNC یا پیکربندی مجدد نرم‌افزار دارد؟

خیر. بک‌پلین هیچ داده قابل برنامه‌ریزی را ذخیره نمی‌کند و هیچ تنظیمات پیکربندی ندارد. تعویض آن صرفاً مکانیکی است — ماژول‌های نصب شده را با دقت خارج کنید، بک‌پلین قدیمی را از قاب رک خارج کنید، بک‌پلین جایگزین را نصب کنید و ماژول‌ها را دوباره نصب کنید.

پارامترها، برنامه‌ها و داده‌های PMC سیستم CNC در حافظه SRAM و FROM ماژول باقی می‌مانند و تحت تأثیر تغییر بک‌پلین قرار نمی‌گیرند. سیستم را روشن کنید و تأیید کنید که همه ماژول‌ها به طور عادی مقداردهی اولیه می‌شوند.

س۳: سیستم CNC دارای کدهای آلارم متناوب است که با راه‌اندازی مجدد پاک می‌شوند. آیا بک‌پلین می‌تواند مسئول باشد؟

بله — خطاهای متناوب بک‌پلین (کانکتورهای مرزی، اکسیداسیون جزئی مسیر، ردیابی آلودگی) منبع شناخته شده آلارم‌های متناوب و غیرقابل تکرار CNC هستند. دشواری این است که مشکلات متناوب به سختی قابل تشخیص قطعی هستند زیرا سیستم اغلب در هنگام بررسی مهندس به طور عادی کار می‌کند.

اگر آلارم‌های متناوب با دما (بدتر شدن در گرما، بهتر شدن در سرما)، لرزش یا رطوبت همبستگی داشته باشند، همه این‌ها با مشکل یکپارچگی تماس روی بک‌پلین سازگار هستند. تمیز کردن بک‌پلین با حلال تمیز کننده PCB مناسب و جاگذاری مجدد تمام کانکتورهای ماژول اغلب مشکلات متناوب مربوط به آلودگی را به طور موقت حل می‌کند؛ اگر مشکل تکرار شود، تعویض بک‌پلین راه‌حل قطعی است.

س۴: چگونه ماژول‌ها به درستی در A20B-2003-0580 جایگزین نصب می‌شوند؟

قبل از خارج کردن هر ماژول از بک‌پلین اصلی، از موقعیت اسلات هر ماژول عکس بگیرید یا مستند کنید — کدام برد در اسلات ۱ بود، کدام در اسلات ۲.

ماژول‌ها در سیستم‌های بک‌پلین FANUC معمولاً مخصوص اسلات هستند (ماژولی که برای اسلات ۱ طراحی شده ممکن است در اسلات ۲ به درستی کار نکند زیرا تخصیص آدرس گذرگاه یا توالی برق به موقعیت فیزیکی اسلات بستگی دارد).

هر ماژول را دقیقاً در موقعیتی که در بک‌پلین اصلی اشغال کرده بود، دوباره نصب کنید. فشار یکنواخت و محکم را برای جاگذاری کامل ماژول اعمال کنید — یک کانکتور لبه که به طور کامل جا نرفته است، شایع‌ترین علت سیستم غیرفعال پس از تعویض بک‌پلین است.

س۵: آیا کار با بک‌پلین ترک خورده یا آسیب دیده فیزیکی در صورت عملکرد ظاهری سیستم ایمن است؟

خیر. بک‌پلین با ترک خوردگی یا آسیب دیدگی قابل مشاهده، صرف نظر از عملکرد ظاهری عادی، یک خطر ایمنی و قابلیت اطمینان است.

ترکی که در حال حاضر هیچ مسیر رسانایی را پل نمی‌زند، ممکن است با چرخه حرارتی گسترش یابد تا زمانی که از یک مسیر حیاتی عبور کند و باعث خرابی کنترل نشده در زمان غیرقابل پیش‌بینی شود.

بک‌پلینی که آسیب ردیابی (خطوط کربنی بین مسیرها) ناشی از افزایش ولتاژ را نشان می‌دهد، باید بلافاصله تعویض شود — آسیب ردیابی نشان دهنده یک اتصال کوتاه جزئی است که ممکن است قوس بزند یا مواد PCB را تحت بار مشتعل کند.

بک‌پلین آسیب دیده فیزیکی باید در اولین فرصت نگهداری برنامه‌ریزی شده تعویض شود، نه اینکه به تعویض اضطراری تحت فشار تولید موکول شود.
