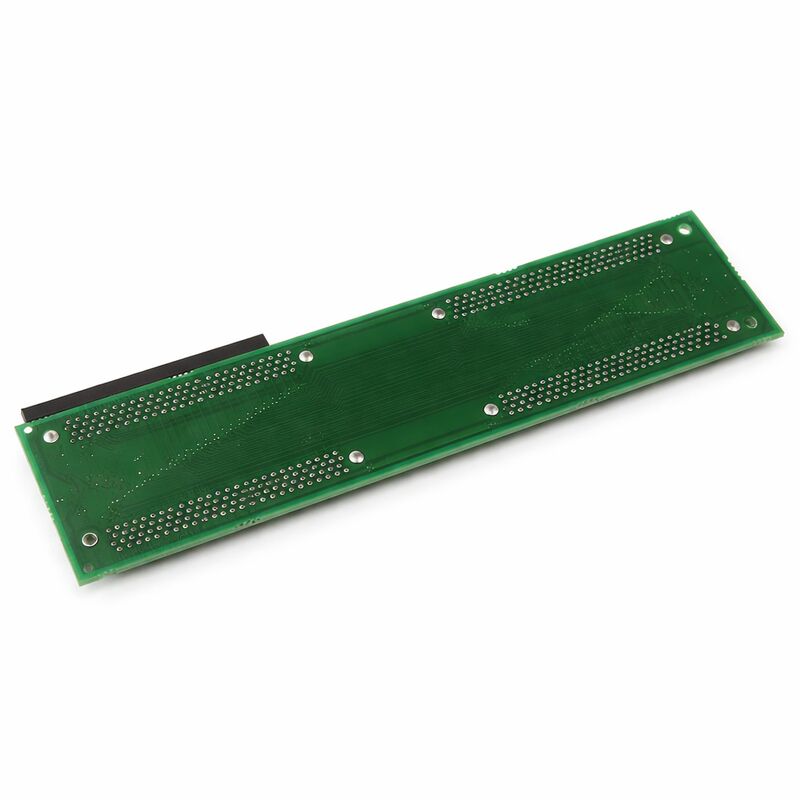

1 پی سی فانوک جدید A20B-2002-0850 تخته A20B20020850 A2OB-2OO2-O85O

FANUC A20B-2002-0850 | سری A20B-2002 برد بک‌پلین تک اسلات وایزر - زیرساخت رک کنترلر CNC

طراحی پسیو تک اسلات

A20B-2002-0850 یک برد بک‌پلین تک اسلات از سری A20B-2002 FANUC است - خانواده بردهای زیرساخت رک که در معماری کنترلر CNC ماژولار FANUC استفاده می‌شود. بک‌پلین به خودی خود هیچ فریم‌ورکی ندارد و هیچ پردازشی را اجرا نمی‌کند. این برد پایه فیزیکی و الکتریکی برای یک اسلات ماژول کنترل است: ولتاژهای تغذیه را به ماژول هدایت می‌کند، سیگنال‌های ارتباط باس بین ماژول و بک‌پلین اصلی رک را حمل می‌کند و رابط کانکتور مکانیکی را فراهم می‌کند که ماژول پلاگین در آن قرار می‌گیرد.

معماری CNC ماژولار FANUC از بردهای بک‌پلین با تعداد اسلات‌های مختلف - یک، دو و سه اسلات - استفاده می‌کند که در یک رک کنترل ترکیب می‌شوند تا پیکربندی خاص مورد نیاز سازنده ماشین را ایجاد کنند. A20B-2002-0850 دقیقاً یک اسلات را مدیریت می‌کند. در مواردی که پیکربندی ماشین نیاز به جای دادن یک گزینه یا ماژول توسعه واحد - یک کارت I/O اضافی، یک رابط ارتباطی، یک برد سرور داده - دارد، بک‌پلین تک اسلات این موقعیت را بدون باقی گذاشتن اسلات‌های خالی در رک فراهم می‌کند.

نحوه شناسایی نقص بک‌پلین

خرابی‌های بک‌پلین اغلب به اشتباه به عنوان خرابی ماژول شناسایی می‌شوند زیرا علائم یکسان به نظر می‌رسند - ماژولی که اسلات معیوب را اشغال کرده است آلارم می‌دهد یا ارتباط برقرار نمی‌کند، که نشان می‌دهد خود ماژول معیوب شده است. مرحله تشخیصی که این دو را از هم جدا می‌کند: ماژول مشکوک را به یک اسلات سالم از همان نوع منتقل کنید. اگر ماژول در اسلات جایگزین کار کند، بک‌پلین اسلات اصلی منبع نقص است.

علل رایج خرابی:

• فرسودگی کانکتورناشی از برداشتن و جا زدن مکرر ماژول - کشش فنر تماس کاهش می‌یابد و باعث نقص اتصال متناوب می‌شود
• ترک‌های مسیر PCBناشی از ضربه مکانیکی یا پیچ‌های نصب بیش از حد سفت شده
• آلودگیناشی از مه خنک‌کننده یا ذرات ریز فلزی که شکاف‌های عایق را پر می‌کنند و باعث جریان نشتی می‌شوند که منجر به خاموشی حرارتی یا آلارم‌های برق می‌شود

تعویض بک‌پلین نیازی به پشتیبان‌گیری از داده ندارد - برد هیچ داده‌ای را ذخیره نمی‌کند. برد را تعویض کنید، ماژول را دوباره نصب کنید، روشن کنید.

مشخصات کلیدی

سوالات متداول

س1: چگونه می‌توانم تأیید کنم که بک‌پلین به جای ماژول معیوب است؟

ماژول مشکوک را به یک اسلات سالم از همان نوع در همان کنترلر منتقل کنید. اگر ماژول در اسلات جایگزین به درستی کار کند، بک‌پلین اسلات اصلی منبع نقص است. اگر ماژول در هر دو اسلات کار نکند، خود ماژول معیوب شده است. بررسی پیوستگی مسیرهای برق و سیگنال بک‌پلین با استفاده از دفترچه راهنمای اتصال سخت‌افزار CNC نیز می‌تواند یکپارچگی مسیر را بدون نیاز به ماژول یدکی تأیید کند.

س2: آیا تعویض A20B-2002-0850 نیاز به تغییر پارامتر دارد؟

خیر. بک‌پلین هیچ داده‌ای را ذخیره نمی‌کند و هیچ پارامتر قابل تنظیمی ندارد. پس از تعویض فیزیکی، ماژول را دوباره نصب کنید، روشن کنید و تأیید کنید که ماژول به درستی ارتباط برقرار می‌کند. هیچ تغییری در نرم‌افزار یا پارامترها لازم نیست مگر اینکه خود ماژول نیز همزمان تعویض شده باشد.

س3: آیا می‌توان از بک‌پلین 2 اسلات به جای A20B-2002-0850 تک اسلات استفاده کرد؟

خیر - تعداد اسلات‌های مختلف بدون تغییرات فیزیکی در شاسی رک قابل تعویض نیستند. بک‌پلین تک اسلات در فضای فیزیکی و موقعیت‌های کانکتور اختصاص داده شده برای موقعیت تک اسلات قرار می‌گیرد. یک برد دو اسلات باعث عدم تطابق ابعادی با شاسی و بردهای مجاور می‌شود.

س4: آیا هنگام کار با بک‌پلین پسیو خطر ESD وجود دارد؟

بله، اگرچه کمتر از بردهای پردازنده اکتیو است. مسیرهای مسی و هرگونه قطعه پسیو نصب شده روی سطح بک‌پلین همچنان در معرض خطر تخلیه الکترواستاتیک هستند. از بند مچ‌بند ESD استفاده کنید، برد را از لبه‌ها بگیرید و از کشیدن برد روی سطوح غیر آنتی‌استاتیک خودداری کنید.

س5: کانکتور روی A20B-2002-0850 از نظر فیزیکی آسیب دیده است اما مسیرها سالم به نظر می‌رسند. آیا تعمیر فقط کانکتور امکان‌پذیر است؟

اگر آسیب محدود به کانکتور باشد - پین‌های خم شده، قاب ترک خورده، نقص در یک تماس خاص - تعمیر در سطح کانکتور با ابزارهای مناسب تعمیر SMD ممکن است امکان‌پذیر باشد. با این حال، تأیید کنید که هیچ پد مسی PCB در طول رویداد خرابی بلند نشده است. اگر پدها آسیب دیده‌اند، تعویض کانکتور غیرعملی می‌شود و تعویض کامل برد مسیر صحیح است.
