FANUC A20B-2902-0180 | ماژول کنترل سروو سری A20B-2902 — نرمافزار 9070 / مرجع متقابل A350-2902-T186/01
کنترل سروو در سطح ماژول

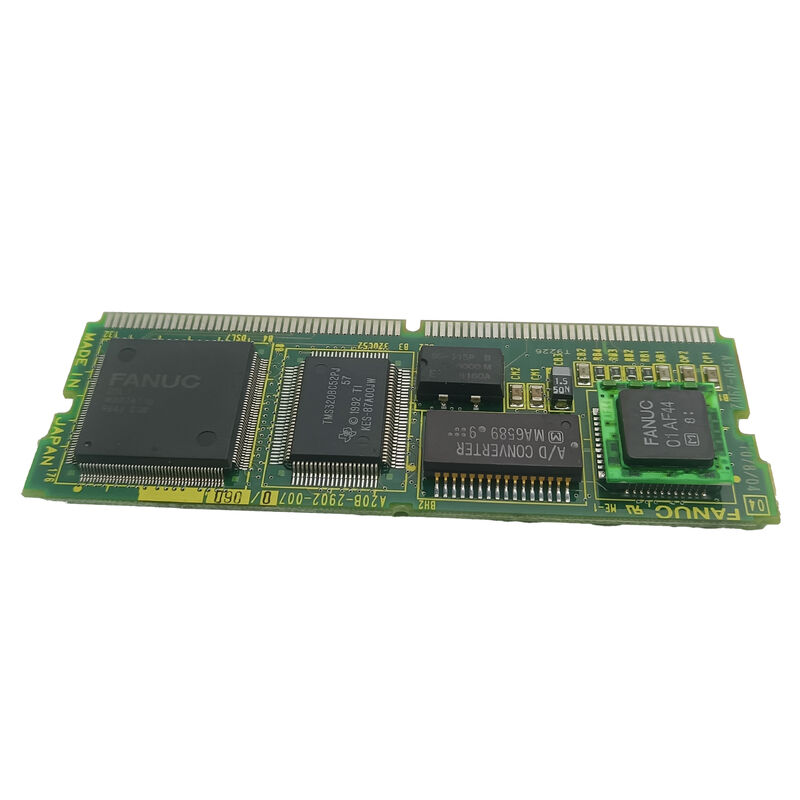

A20B-2902-0180 یک ماژول کنترل سروو پلاگین از سری A20B-2902 FANUC است — بردهای دختر فشرده که بین برد اصلی CPU CNC و مراحل درایو تقویتکننده سروو قرار میگیرند. این ماژول در یک اسلات اختصاصی روی برد اصلی CNC یا مادربرد سروو نصب میشود و پردازش سروو در زمان واقعی را برای گروه محوری که به آن خدمت میکند، اجرا میکند.
معماری کنترل سلسله مراتبی است. CPU CNC موقعیتهای محور را با نرخ درونیابی (هر 1 تا 8 میلیثانیه) بهروزرسانی میکند. ماژول سروو این دستورات موقعیت را دریافت کرده و حلقههای کنترل جریان و سرعت سریعتر را با فرکانس سوئیچینگ PWM (معمولاً 4 تا 8 کیلوهرتز) اجرا میکند و موقعیتهای فرمان داده شده را به گشتاور واقعی موتور تبدیل میکند. این جداسازی دو سطحی — درونیابی کند در CPU، حلقههای سروو سریع در ماژول سروو اختصاصی — دلیل این است که عملکرد سروو روی PCB پلاگین خود قرار دارد و نه روی برد اصلی CPU.
نرمافزار 9070 — چرا نسخه نرمافزار مهم است
شناسه "نرمافزار 9070" یک پارامتر سازگاری حیاتی است، نه یک جزئیات پسزمینه. نسخههای نرمافزار سروو FANUC پارامترهای موتور، ضرایب قانون کنترل، تنظیمات شمارش پالس انکودر و جداول بهره را که با نسلهای خاص موتور و انکودر مطابقت دارند، کدگذاری میکنند. نصب ماژولی با شماره نرمافزار ناسازگار منجر به موارد زیر میشود: مقیاسبندی سرعت نادرست (محور با سرعت اشتباه برای یک فرمان موقعیت معین حرکت میکند)، تفسیر نادرست شمارش انکودر، یا هشدارهای فوری سروو زیرا بهرههای حلقه کنترل با مشخصات موتور متصل مطابقت ندارند.
نسخه نرمافزار مورد نیاز روی برچسب ماژول نصب شده است. همچنین از صفحه پنل MDI کلید SYSTEM CNC و در مستندات نگهداری سازنده ماشین ابزار قابل دسترسی است. هنگام تهیه A20B-2902-0180 جایگزین، پسوند اصلاح سفتافزار (به عنوان مثال، /02A روی برچسب برد) را در صورت امکان با نسخه اصلی مطابقت دهید.
مشخصات کلیدی
| پارامتر | مقدار |
|---|
| شماره قطعه | A20B-2902-0180 |
| مرجع متقابل | A350-2902-T186/01 |
| سری | A20B-2902 |
| نرمافزار | نرمافزار 9070 |
| نوع | ماژول کنترل سروو (PCB پلاگین) |
| فناوری | SMT |
| وضعیت | منسوخ شده |
| مبدا | ژاپن |
شمارهگذاری دوگانه: A20B و A350
مرجع متقابل A350-2902-T186/01 همان برد را در سیستم شمارهگذاری زیرمجموعه FANUC شناسایی میکند. شمارههای A20B PCB خام را شناسایی میکنند؛ شمارههای A350 همان مورد را به عنوان یک زیرمجموعه که ممکن است شامل سفتافزار یا لوازم جانبی نصب شده در کارخانه باشد، شناسایی میکنند. برای سفارش، هر دو شماره به یک جایگزین عملکردی اشاره دارند — هر دو را به تامینکنندگان ارائه دهید تا از سردرگمی در کاتالوگنویسی جلوگیری شود.
نحوه نمایش خطاها
خطاهای ماژول کنترل سروو معمولاً به صورت زیر ظاهر میشوند:
- هشدارهای ارتباطی سروو هنگام روشن شدن— ماژول نمیتواند با تقویتکنندههای سروو ارتباط برقرار کند و باعث شکست راهاندازی سروو میشود
- هشدارهای انحراف موقعیت— رجیستر خطا ماژول فراتر از آستانه هشدار CNC رشد میکند و نشاندهنده یک مرحله بهره ناموفق یا سفتافزار خراب است
- هشدارهای همزمان چند محوره— هنگامی که یک ماژول به چندین محور سرویس میدهد، تمام محورهای آن ماژول با هم هشدار میدهند و خرابی ماژول را از خطای موتور یا کابل تک محوره متمایز میکند
سوالات متداول
س1: چگونه شماره نرمافزار صحیح برای A20B-2902-0180 جایگزین شناسایی میشود؟
برچسب ماژول نصب شده را بخوانید — نسخه نرمافزار در آنجا چاپ شده است. همچنین در صفحه اطلاعات سیستم CNC (کلید SYSTEM روی پنل MDI) و در مستندات نگهداری سازنده ماشین نمایش داده میشود. در صورت امکان، پسوند اصلاح سفتافزار روی برچسب برد را مطابقت دهید. نسخههای نرمافزار ناسازگار باعث هشدارهای سروو یا رفتار نادرست حرکت محور میشوند.
س2: آیا این ماژول را میتوان در سطح قطعه تعمیر کرد؟
بله، در مراکز تعمیر باتجربه FANUC با تجهیزات تست سروو. اقلام رایج خرابی خازنهای الکترولیتی SMD (مرتبط با سن)، آیسیهای نصب شده روی سطح ناشی از رویدادهای ESD، و رگولاتورهای ولتاژ ناموفق هستند. ساختار فشرده SMT نیاز به تجهیزات تعمیر پیشرفته SMD دارد. برای ماشینهای حیاتی تولیدی، یک برد تعویضی تست شده سریعتر است؛ تعمیر قطعه برای تاسیساتی که قابلیت تعمیر داخلی دارند، مقرون به صرفهتر است.
س3: آیا ماژول باید با برد اصلی CNC که در آن نصب میشود مطابقت داشته باشد؟
بله. برد اصلی باید دارای اسلات بکپِلین سازگار و پروتکل رابط باشد — ابعاد اسلات، تعداد پین کانکتور و پروتکل سیگنال باید همه مطابقت داشته باشند. نرمافزار سیستم CNC همچنین باید نسخه سختافزار ماژول را تشخیص دهد. قبل از سفارش، شماره قطعه برد اصلی CNC هدف و موقعیت اسلات ماژول را در دفترچه راهنمای نگهداری CNC تأیید کنید.
س4: چه اقدامات احتیاطی ESD هنگام کار با A20B-2902-0180 مورد نیاز است؟
با یک بند مچبند ESD زمین شده روی یک تشک ایمن ESD کار کنید. فقط در کیسههای ضد الکتریسیته ساکن حمل و نقل و ذخیره کنید. آسیب ESD اغلب پنهان است — برد ممکن است پس از یک رویداد ESD عملکردی به نظر برسد اما در عرض چند روز یا هفته تحت شرایط عادی عملیاتی از کار بیفتد. هرگز ماژول را روی سطوح مقوایی، پلاستیکی معمولی یا پارچههای مصنوعی قرار ندهید.
س5: برچسب ماژول A350-2902-T186/01 را نشان میدهد. آیا این همان قطعه A20B-2902-0180 است؟
بله. شماره A20B PCB خام است؛ شماره A350 مرجع زیرمجموعه برای همان مورد است. هر دو به یک جایگزین عملکردی اشاره دارند. هر دو شماره را به تامینکنندگان ارائه دهید — موجودی گاهی اوقات فقط تحت یک سیستم شمارهگذاری فهرست شده است و مشخص کردن هر دو از سردرگمی در سفارش جلوگیری میکند.
