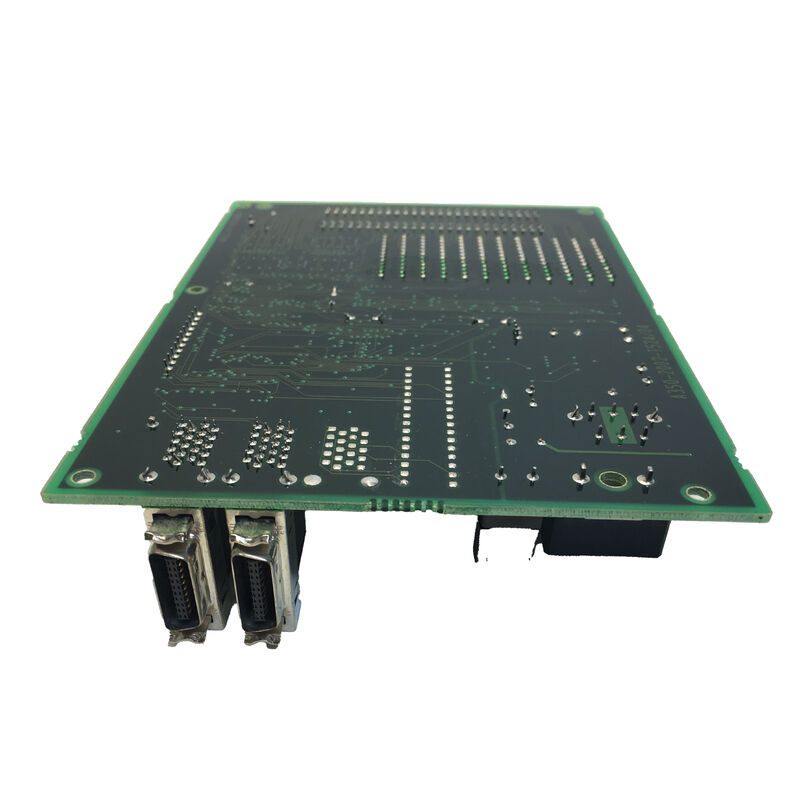

FANUC A20B-2002-0260 | برد PCB — کارت رابط CNC سری A20B-2002، قطعه یدکی اتوماسیون صنعتی، ساخت ژاپن

مرور کلی

FANUC A20B-2002-0260 متعلق به خانواده برد مدار چاپی A20B-2002 است — یکی از پرکاربردترین سری بردهای PCB FANUC در خطوط تولید کنترلر CNC، تقویت کننده سروو و رابط اپراتور آنها.

سری A20B-2002 از نظر تاریخی طیف گسترده‌ای از بردهای عملکردی را در معماری سیستم FANUC پوشش داده است: از اتصالات بک‌پلین و بردهای ورودی/خروجی پنل اپراتور گرفته تا کنترل تقویت کننده سروو و کارت‌های رابط ارتباطی پرسرعت.

هر پسوند در شماره‌گذاری A20B-2002-XXXX مربوط به یک عملکرد خاص و نسل سیستم هدف است.

خانواده A20B-2002 در دوره‌ای مهندسی شد که معماری CNC FANUC به سرعت در حال تحول بود — انتقال از کنترل سروو آنالوگ به دیجیتال، معرفی باس‌های سروو FSSB فیبر نوری، و ادغام فزاینده رابط‌های اپراتور مبتنی بر PC همگی باعث گسترش مجموعه بردهای PCB متغیر A20B-2002 شدند.

این خانواده بنابراین یکی از متنوع‌ترین طیف‌های فنی بردهای FANUC را نشان می‌دهد و نقش‌های حیاتی را در سیستم‌هایی ایفا می‌کند که در تأسیسات تولیدی در سراسر جهان همچنان فعال هستند.

به عنوان یک برد اصلی تولید شده توسط FANUC از ژاپن، A20B-2002-0260 مطابق با استانداردهای کیفیت صنعتی FANUC طراحی و تولید شده است — زیرلایه‌های PCB مقاوم، لحیم‌کاری قطعات SMT با قابلیت اطمینان بالا، و پوشش‌های محافظ در صورت لزوم برای مقاومت در برابر رطوبت و آلودگی هوا موجود در محیط‌های معمولی ماشین ابزار.

فرم فاکتور فشرده برد با فلسفه طراحی پلاگین سری A20B-2002 سازگار است و امکان نصب و حذف بدون ایجاد اختلال در بردهای مجاور در رک کنترل CNC را فراهم می‌کند.

زمینه سری A20B-2002

خانواده برد A20B-2002 در معماری شماره‌گذاری بزرگتر A20B FANUC قرار دارد که کل سبد محصولات FANUC را از سخت‌افزار CNC اوایل دهه 1980 تا سیستم‌های ربات و CNC دهه 2000 پوشش می‌دهد.

در زیرمجموعه A20B-2002، واریانت‌های همسایه وظایف مستند شده‌ای را در طیف محصولات FANUC انجام می‌دهند: بردهای رابط ورودی/خروجی پنل اپراتور که تبادل سیگنال بین دکمه‌های فشاری ماشین و PMC CNC را مدیریت می‌کنند، بردهای کنترل تقویت کننده سروو که سیگنال‌های گیت PWM را برای مراحل درایو IGBT تولید می‌کنند، و بردهای رابط ارتباطی پرسرعت که انتقال داده سریال CNC به PC را امکان‌پذیر می‌سازند.

پسوند -0260 این برد را در نسلی از واریانت‌های A20B-2002 قرار می‌دهد که به نیازهای فزاینده اتصال و ورودی/خروجی سیستم‌های CNC از دوران تولید دهه 1990 پرداخته‌اند.

رویکرد مهندسی FANUC در طول این دوره به طور مداوم سازگاری رو به عقب را در نسل‌های محصول در حین گسترش قابلیت عملکرد اولویت‌بندی می‌کرد — فلسفه‌ای که در طراحی ماژولار و پلاگین سری A20B-2002 منعکس شده است.

ویژگی‌های کلیدی

استانداردهای کیفیت PCB صنعتی

استانداردهای تولید FANUC برای خانواده برد A20B-2002 منعکس کننده الزامات عملیات CNC صنعتی 24/7 است. ماشین‌های ابزار با کنترل‌های FANUC معمولاً در دو یا سه شیفت بدون خاموش شدن کار می‌کنند و تقاضای حرارتی و الکتریکی مداومی را بر قطعات PCB کابینت CNC وارد می‌کنند.

A20B-2002-0260، به عنوان یک برد تولید شده توسط FANUC، برای مقاومت در برابر این شرایط ساخته شده است: محدوده دمای عملیاتی مناسب برای کابینت‌های CNC مهر و موم شده (معمولاً 0 درجه سانتیگراد تا 55 درجه سانتیگراد)، تحمل رطوبت برای محیط‌های صنعتی غیرمتراکم، و ایمنی EMI مناسب برای نزدیکی به نویز سوئیچینگ درایو سروو و کابل‌های موتور با جریان بالا.

انتخاب قطعات در بردهای سری A20B-2002 از استاندارد FANUC در اولویت‌بندی ICهای درجه صنعتی با محدوده دمای عملیاتی وسیع و خازن‌های الکترولیتی با درجه‌بندی برای شرایط حرارتی داخل کابینت‌های CNC پیروی می‌کند.

زیرلایه PCB چند لایه است، با صفحات قدرت داخلی برای توزیع ولتاژ پایدار و لایه‌های سیگنال با امپدانس کنترل شده برای سیگنال‌های دیجیتال پرسرعت.

تأیید خرید و سازگاری

هنگام تهیه هر برد A20B-2002-XXXX برای تعویض، تأیید شماره قطعه دقیق — از جمله پسوند کامل چهار رقمی و هرگونه علامت بازبینی سفت‌افزار روی برچسب برد — ضروری است.

دو برد A20B-2002 با شماره پسوند متفاوت ممکن است از نظر ظاهری شبیه به هم باشند (فرم فاکتور یکسان، چیدمان کانکتور مشابه) اما وظایف کاملاً متفاوتی را در سیستم‌های CNC مختلف انجام می‌دهند.

دفترچه راهنمای نگهداری سیستم میزبان برد و موقعیت اسلات آن را به طور واضح مشخص می‌کند؛ این همیشه باید مرجع اصلی هنگام تهیه جایگزین باشد.

سوالات متداول

س1: چگونه برد جایگزین صحیح A20B-2002-0260 در صورتی که برد اصلی برای خواندن برچسب آن بیش از حد آسیب دیده باشد، شناسایی می‌شود؟

دفترچه راهنمای نگهداری سیستم CNC یا ربات میزبان حاوی لیست قطعاتی است که هر برد را با موقعیت اسلات یا محفظه ماژول آن مشخص می‌کند — این مرجع قطعی است. مستندات سازنده ماشین ابزار و صفحه پیکربندی سیستم CNC نیز ممکن است بردهای آپشن نصب شده را شناسایی کنند.

اگر دفترچه راهنما در دسترس نباشد، یک مهندس سرویس FANUC یا مرکز تعمیر تخصصی می‌تواند برد را از کانکتورهای دسته سیم سیستم و پیکربندی شناخته شده کنترلر CNC یا ربات شناسایی کند.

س2: آیا A20B-2002-0260 قابل تعمیر است، یا باید کاملاً تعویض شود؟

تعمیر در سطح قطعه از طریق مراکز تعمیر تخصصی FANUC مجهز به دستگاه‌های تست مناسب امکان‌پذیر است. امکان‌پذیری به حالت خرابی بستگی دارد: تخریب خازن‌های الکترولیتی مرتبط با سن، خرابی ICهای مجزا ناشی از رویدادهای ESD، و پین‌های کانکتور آسیب دیده همگی در سطح قطعه قابل تعمیر هستند.

آسیب فیزیکی PCB ناشی از آتش‌سوزی الکتریکی، اتصال کوتاه جریان مستقیم، یا نفوذ رطوبت ممکن است برد را فراتر از تعمیر اقتصادی قرار دهد.

یک ارزیابی تخصصی پس از دریافت برد، مسیر مناسب را تعیین خواهد کرد — تعمیر، تعویض، یا جایگزینی.

س3: آیا A20B-2002-0260 حاوی داده‌های خاص ماشین است که باید قبل از برداشتن ذخیره شود؟

این به نقش عملکردی خاص برد در سیستم میزبان بستگی دارد. اکثر بردهای رابط و ورودی/خروجی در سری A20B-2002 بدون حالت هستند — آنها هیچ داده کاربر، پارامتر یا ذخیره‌سازی برنامه را حمل نمی‌کنند و می‌توانند بدون پشتیبان‌گیری از داده جایگزین شوند.

اگر برد وظیفه‌ای را انجام دهد که شامل داده‌های پیکربندی ذخیره شده باشد (مانند آدرس‌دهی گره فیلدباس یا پارامترهای ارتباطی)، این داده‌ها باید قبل از برداشتن ثبت شوند. تأیید عملکرد برد در دفترچه راهنمای نگهداری سیستم میزبان، روشن می‌کند که آیا پشتیبان‌گیری از داده لازم است یا خیر.

س4: چه اقدامات احتیاطی برای مدیریت ESD برای A20B-2002-0260 مورد نیاز است؟

تمام بردهای PCB FANUC در سری A20B-2002 حاوی ICهای منطق CMOS و دو قطبی هستند که مستعد تخلیه الکترواستاتیکی هستند. فقط با بند مچ دست ESD که به نقطه زمین ساختمان متصل است، روی تشک ایمن ESD، در محیط کنترل شده ESD کار کنید.

در بسته‌بندی ضد الکتریسیته ساکن حمل و نگهداری کنید. هرگز برد را روی سطوح معمولی، مقوا یا بسته‌بندی پلاستیکی قرار ندهید. آسیب ESD ممکن است پنهان باشد — بردی که پس از یک رویداد ESD عملکردی به نظر می‌رسد ممکن است زودتر در حین کار خراب شود.

س5: آیا می‌توان به برد بازسازی شده یا مازاد A20B-2002-0260 برای نگهداری ماشین ابزار حیاتی تولید اعتماد کرد؟

یک برد بازسازی شده یا مازاد از یک متخصص معتبر FANUC یک گزینه قابل قبول و پرکاربرد برای نگهداری سیستم‌های قدیمی است.

شاخص‌های کلیدی کیفیت: روش تست تامین‌کننده (برد باید روی سیستم FANUC سازگار یا دستگاه تست آزمایش شود، نه صرفاً از نظر بصری بازرسی شود)، شرایط گارانتی (12 ماه برای بردهای بازسازی شده FANUC استاندارد صنعتی است)، و هرگونه مدرکی مبنی بر تعویض سیستماتیک قطعات (تعویض خازن مهمترین مورد سرویس مرتبط با سن است).

بردها از ماشین‌های از رده خارج شده با سابقه عملیاتی مستند، آزمایش شده و گارانتی شده توسط یک متخصص، ریسک قابل قبولی را برای استقرار تولید دارند.
