برد مدار CNC
>
|
| محل منبع | ژاپن |
| نام تجاری | FANUC |
| گواهی | CE ROHS |
| شماره مدل | A20B-2002-0031 |

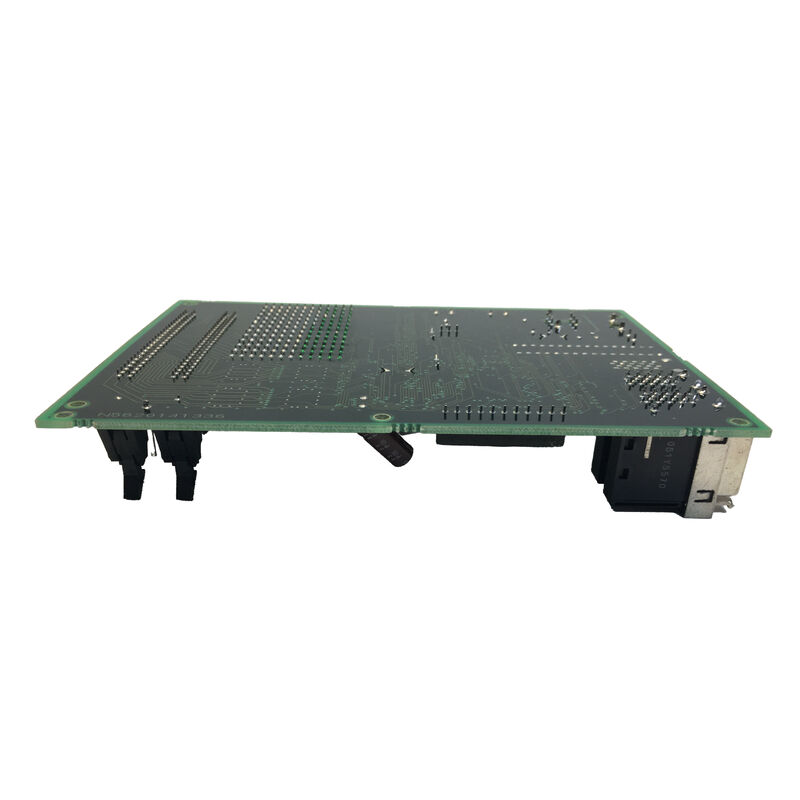

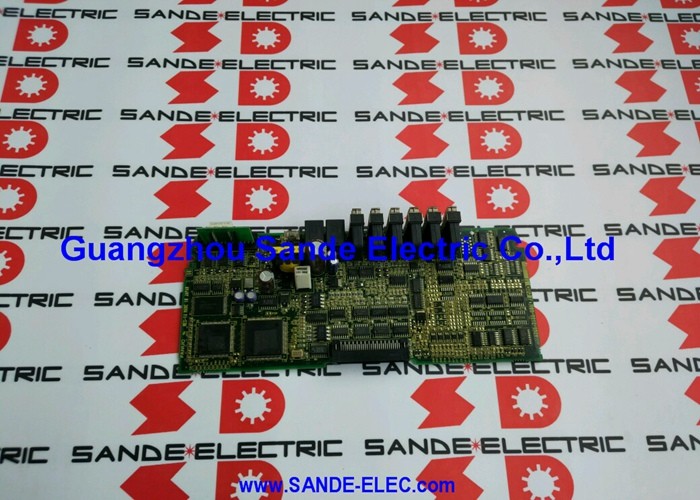

درFANUC A20B-2002-0031PCB کنترل تقویت کننده سرو برای سری FANUC Alpha SVU1-40 و پیکربندی های محرک مربوطه است.
در خانواده A20B-2002 برد کنترل سرو، the -0031 variant steps up from the -0030 (which serves the smaller SVU1-12 and SVU1-20 models) to cover the higher-current SVU1-40 and SVU1-80 configurations — drives designed for larger Alpha series servo motors such as the α12/2000 and α22/2000.
این تخته در تقاطع کنترل دیجیتال و الکترونیک قدرتمند قرار دارد.آن را دریافت فرمان های servo دیجیتال از سیستم CNC و پردازش بازخورد رمزگذاری از موتور servo.
از طرف دیگر، سیگنال های دروازه محرک را تولید می کند که کنترل IPM (مودول قدرت هوشمند) یا ترانزیستورهای IGBT را کنترل می کند که در نهایت جریان موتور را تغییر می دهد.هر چیزی که بین موقعیت CNC فرمان داده شده و خروجی گشتاور واقعی موتور اتفاق می افتد از طریق مدارهای منطقی در این PCB عبور می کند.
معماری SVU که A20B-2002-0031 از آن پشتیبانی می کند، فرمت درایو مستقل FANUC است.که آن را کاملاً مستقل می کند..
این اجازه می دهد تا واحدهای SVU از راه دور در داخل ساختار ماشین نصب شوند، نزدیک به سرو موتورهای مربوطه، به جای نیاز به یک کابینت محرک متمرکز.
PCB کنترل A20B-2002-0031 این عملیات مستقل را با ارائه تمام اطلاعات کنترل محرک نیاز به کار مستقل پس از تغذیه و فرماندهی توسط CNC امکان پذیر می کند.
| پارامتر | ارزش |
|---|---|
| سری | A20B-2002 PCB های کنترل SVU Alpha |
| درایوهای سازگار | SVU1-40 (H104) ، SVU1-80 (H105) ، SVUC1-40 (H004) |
| رابط | PWM آنالوگ نوع B |
| جفت کارت سیم کشی | A20B-2002-0040، A20B-2002-0041 |
| وضعیت | تولید توسط سازنده متوقف شده است |
| منشاء | ژاپن |
سری A20B-2002-003x از PCB های کنترل FANUC طیف کامل تقویت کننده تک محور Alpha SVU1 را از طریق یک پیشرفت منطقی متناسب با امتیاز فعلی درایو پوشش می دهد:
هر اصلاح صفحه (-0030، -0031، -0050) دارای مشخصات قطعات کمی متفاوت است که با سطوح فعلی درایو کنترل می شود، به طور خاص مقیاس تقویت کننده حس فعلی،ظرفیت جریان درایو دروازه برای ماژول های IPM بزرگتر در درایو های جریان بالاتر، و تنظیمات آستانه بیش از حد موجود در نرم افزار ذخیره شده.
-0031 نمی تواند به سادگی جایگزین -0030 در یک درایو با قدرت کمتر بدون خطر مقیاس نادرست جریان شود.
The Type-B interface distinguishes this generation of FANUC servo amplifier from both the earlier Type-A analogue drives (which received ±10V velocity commands) and the later FSSB-based digital drives (which receive digital fibre-optic serial commands).
در عملیات نوع B، کارت کنترل محور CNC یک سیگنال PWM را در یک امواج مربع در فرکانس حامل ثابت با چرخه کاری متناسب با سرعت دستور داده می دهد.کنترل PCB بر روی SVU این سیگنال PWM را برای استخراج فرمان سرعت دمودول می کند، سپس بر اساس این مرجع، حلقه کنترل جریان موتور را هدایت می کند.
رابط نوع B در سیستم های CNC FANUC سری 0C، 15A/B، 16A/B، 18A و 21TA یافت می شود.ماشین آلات مجهز به این نسل CNC و درایوهای Alpha SVU همچنان در محیط های تولید در سراسر جهان کار می کنند، که باعث می شود A20B-2002-0031 یک قطعه تعمیرات مهم با وجود وضعیت متوقف شده آن باشد.
PCB کنترل A20B-2002-0031 حاوی یک نرم افزار است که الگوریتم کنترل سرو موتور را پیاده سازی می کند. در این نرم افزار مجموعه ای از پارامترهای موتور را تعریف می کند.و مدل الکتریکی موتور (مقاومتاین پارامترها باید با سرو موتور خاص متصل به درایو مطابقت داشته باشند.
FANUC این پارامترها را در طول پیکربندی کارخانه واحد A06B-6089 در محرک بارگذاری می کند.
هنگامی که یک A20B-2002-0031 جایگزین نصب می شود، پارامترهای موتور که در نرم افزار اصلی صفحه ذخیره شده اند باید بازیابی شوند.
رابط ورودی پارامتر پانل جلو SVU (که از طریق چهار دکمه فشار: MODE، UP، DOWN، DATA SET قابل دسترسی است) اجازه ورودی پارامترهای دستی را با مراجعه به دستورالعمل نگهداری SVU (B-65195EN) می دهد.
در غیر این صورت، اگر PCB اصلی به طور فیزیکی آسیب دیده باشد اما تراشه NV-RAM سالم باشد، تراشه می تواند به صفحه جایگزین منتقل شود تا مجموعه پارامتر اصلی را حفظ کند.
سوال 1: چگونه SVU1-40 (A06B-6089-H104) با استفاده از A20B-2002-0031 به جای -0030 شناسایی می شود؟
ورق مشخصات درایو و راهنمای نگهداری سری FANUC Alpha (B-65195EN) به طور صریح مشخصات PCB برای هر مدل SVU را فهرست می کنند.H101 (SVU1-12) و H102 (SVU1-20) از صفحه -0030 استفاده می کنند.
H104 (SVU1-40) از -0031 در ترکیب با صفحه سیم کشی -0040 استفاده می کند.
برچسب نام درایو مشخصات سفارش را تایید می کند (A06B-6089-HXXX) ، که محتوای PCB را به طور منحصر به فرد شناسایی می کند.هرگز بدون تایید سازگاری جریان و پارامتر، -0030 را جایگزین -0031 یا برعکس نکنید..
سوال2: SVU1-40 یک آژیر DCSW (شکست مدار تخلیه بازسازی) را نشان می دهد. آیا این احتمالا یک خطای PCB کنترل است؟
آلارم DCSW مدار تخليه ي بازسازی شده ي SVU رو کنترل ميکنهکه از یک واحد تخلیه بازسازی خارجی جداگانه (A06B-6089-H500 یا مشابه) به جای مقاومت داخلی استفاده می کند، هشدار ممکن است نشان دهد: یک ترموستات مدار باز در مجموعه مقاومت خارجی، یک اتصال شکست خورده در مدار نظارت ترموستات در PCB کنترل،یا یک مقاومت بازسازی شده واقعا بیش از حد بار.
PCB کنترل عنصر گزارشگر است اما به ندرت علت اصلی DCSW است. واحد تخلیه خارجی و اتصال آن به درایو را قبل از مشکوک شدن به صفحه کنترل بررسی کنید.
سوال 3: آیا می توان از A20B-2002-0031 از یک SVU1-80 که کار می کند برای تعمیر یک SVU1-40 که شکست خورده است استفاده کرد؟
-0031 PCB مشخص شده برای هر دو SVU1-40 (H104) و SVU1-80 (H105) است. با این حال، صفحه سیم کشی متفاوت است: H104 از A20B-2002-0040 استفاده می کند و H105 از A20B-2002-0041 استفاده می کند.
اگر PCB کنترل به تنهایی قطعه شکست خورده باشد و تخته های سیم کشی بین دو مدل محرک متفاوت باشد،جایگزینی برد کنترل cross-model نیاز به تأیید اینکه مجموعه پارامترهای نرم افزار ذخیره شده در NV-RAM PCB برای پیکربندی موتور و درایو مقصد مناسب است.
اگر NV-RAM دارای پارامترهای صحیح برای موتور محرک جدید باشد، جایگزینی امکان پذیر است.
سوال 4: حالت های معیاری شکست A20B-2002-0031 در درایوهای SVU طولانی مدت چیست؟
The most common age-related failure is electrolytic capacitor degradation on the PCB's internal power supply rails — capacitors in the 10–100µF range on the control board's ±15V and +5V supply lose capacitance and increase ESR after 10–15 years of continuous operation.
این به عنوان رفتار بی ثباتی یا نوسان دهنده سرو قبل از پیشرفت به شکست کامل نشان می دهد.
دومین حالت رایج خرابکاری داده های NV-RAM است ، تراشه NV-RAM که پارامترهای موتور را ذخیره می کند می تواند شکست بخورد و باعث شود درایو با پارامترهای نادرست یا صفر بوت شود و آلارم های فوری سرو تولید کند..آسیب ESD به مدارهای گیرنده سیگنال فرمان رایج ترین حالت شکست ناشی از رویداد است.
س5: قبل از ارسال A20B-2002-0031 شکست خورده به یک مرکز تعمیر چه اطلاعاتی لازم است؟
ارائه: مشخصات کامل دستور کار درایو SVU (A06B-6089-HXXX) ، نوع سرو موتور متصل به درایو (A06B-XXXX-BXXX از صفحه نام موتور) ، سری و مدل CNC (سری 0C، 16B،18A، و غیره) ، کد های هشدار که در زمان خرابی بر روی LED SVU نمایش داده شده است و اینکه آیا خرابی ناگهانی (حوادث ناشی ازمانند پس از برخورد یا افزایش برق) یا تدریجی (افزایش فرکانس آلارم در طول هفته ها یا ماه ها).
این اطلاعات به مرکز تعمیر اجازه می دهد تا وضعیت نقص را تکرار کند و قبل از بازگشت تأیید کند که تعمیر کاملاً موثر است.
