صفحه مدار FANUC A20B-2002-0020 A20B20020020 A2OB-2OO2-OO2O

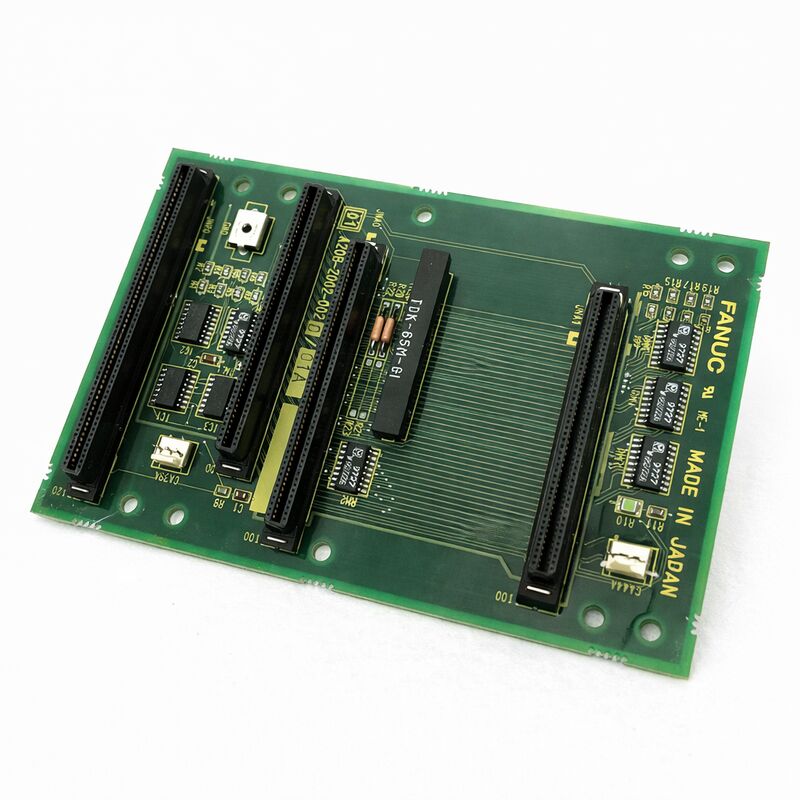

FANUC A20B-2002-0020 ∙ 3-Slot Backplane PCB ∙ سری 16 / 18 CNC، ژاپن اصلی

شماره بخش:A20B-2002-0020

تولید کننده:شرکت FANUC (ژاپون)

نوع محصول:صفحه اصلی صفحه اصلی صفحه اصلی صفحه اصلی صفحه اصلی

مجموعه تخته:A20B-2002

سیستم های سازگار:FANUC سری 16 / 18 CNC و سازگار

مرور کلی

A20B-2002-0020 یک صفحه مدار چاپی با 3 اسلات برای سیستم های CNC FANUC سری 16 و 18 است.این پایه ی ساختاری و الکتریکی است که تمام صفحه های دیگر به آن وصل می شوند..

صفحه اصلی CPU، واحد منبع برق و صفحه های گزینه ای سه اسلات ارائه شده توسط این backplane را اشغال می کنند.هر اتصال سيگنال و قدرت بين اين تخته ها از طريق A20B-2002-0020.

در تعمیر و نگهداری CNC ، بورد های Backplane به راحتی نادیده گرفته می شوند زیرا به ندرت شکست می خورند. آنها حاوی هیچ جزء پردازش فعال نیستند. هیچ CPU ، حافظه ، منطق قابل برنامه ریزی نیستند. عملکرد آنها منفعل است.:حمل سیگنال ها و قدرت از یک موقعیت اتصال به دیگری، نصب تخته های فعال به طور ایمن در اسلات های خود، و حفظ تراز فیزیکی مجموعه قفسه.

این ماهیت منفعل نیز دلیل این است که شکست ها نسبتاً نادر هستند. اما وقتی شکست می خورند - از طریق آسیب فیزیکی، فرسایش کانکتور یا آلودگی - اثرات در سراسر سیستم است.هر تخته اي در قفسه به طور همزمان تحت تاثير قرار ميگيره.

A20B-2002-0020 یک نوع خاص 3 اسلات در سری A20B-2002 backplane برای کنترل کننده های سری 16/18 است.

سه اسلات شامل صفحه اصلی CPU، صفحه منبع برق و یک موقعیت کارت گزینه اضافی است.

این پیکربندی شامل طرح سیستم استاندارد سری 16/18 است.

مشخصات کلیدی

نقش یک صفحه پشتی

کنترل کننده CNC FANUC یک صفحه واحد نیست. این مجموعه ای از صفحه های نصب شده در یک قفسه است که هر کدام عملکرد خاصی را انجام می دهند. صفحه اصلی CPU محاسبه حرکت را انجام می دهد.هیئت مدیره منبع برق ولتاژ ورودی را به سطوح تنظیم شده هیئت مدیره منطقی تبدیل می کند.بوردهای گزینه ای ️ رابط های سرو، ماژول های I/O، بوردهای ارتباطی ️ قابلیت های خاصی را اضافه می کنند.

این تخته ها به طور مداوم با یکدیگر ارتباط برقرار می کنند.

سی پی یو دستورات را به رابط سرو می فرستد رابط سرو داده های موقعیت را باز می گرداند منبع برق وضعیت را گزارش می دهدتمام اين ارتباطات از طریق پيچ ها و وصلات مسي پشت صفحه حرکت مي کنند.

صفحه عقب هم قدرت را توزیع می کند.

صفحه تغذیه ولتاژ های تنظیم شده را به اتوبوس صفحه پشتی می فرستد. تمام صفحه هایی که از این ولتاژ ها استفاده می کنند، آنها را از طریق صفحه پشتی دریافت می کنند.این توزیع برق مرکزی باعث می شود تا تخته های فردی به اتصال قدرت خود نیاز نداشته باشند ‬ آنها به صفحه پشتی متصل می شوند و آنچه را که نیاز دارند می کشند.

حمایت فیزیکی سومین کار است.

صفحه پشتی نگهدارنده مکانیکی برای هر صفحه را فراهم می کند، آن را در موقعیت نگه می دارد و تعامل کانکتور را تحت لرزش حفظ می کند.

ابزار ماشینی CNC در طول کار لرزش می کند - فرآیند ماشینکاری، پمپ مایع خنک کننده، ناقل تراشه و حرکت ماشین همگی نقش دارند.

سطح پشت باید از طریق این لرزش برای عمر ماشین، اتصال محکم به تخته را حفظ کند.

خرابی های صفحه پشتی ️ نادر اما در سراسر سیستم

اکثر نقص های صفحه پشتی در موقعیت های کانکتورها ایجاد می شوند. کانکتورهای زنانی که کانکتور لبه هر صفحه را دریافت می کنند.این کانکتورها هزاران چرخه ورودی و برداشتن را در طول عمر ماشین تجربه می کنند زیرا تخته ها جایگزین می شوند، بازرسي شده و دوباره نصب شده

آنها نقاط مقاومتی بالایی را ایجاد می کنند که باعث خرابی های متناوب می شوند یا آسیب می بینند و باعث شکست دائمی اتصال می شوند.

آسیب فیزیکی به PCB خود ترک های ناشی از ضربه، آسیب ردیابی از ابزارها، یا خوردگی از ورود مایع خنک کننده می تواند مسیرهای سیگنال را قطع کند.یک ردیابی شکسته بین دو صفحه بر مسیر ارتباطی بین آن صفحه تاثیر می گذارد به طور خاص.

آلودگی یکی دیگر از مکانیسم های متداول خطاست.

مه مایع خنک کننده در کابینت کنترلر در طول زمان بر روی صفحه مدار قرار می گیرد.آلودگی بین تماس های کانکتور می تواند باعث ایجاد مدار کوتاه جزئی شود یا مقاومت تماس را تا نقطه تخریب سیگنال افزایش دهد..

ملاحظات جایگزین

جایگزینی یک صفحه پشتی نیاز به برداشتن تمام تخته ها از قفسه دارد. تخته های نصب شده CPU، PSU، کارت های گزینه ای باید با دقت برداشته شوند،با وصل کننده های خود را به دنبال به طوری که آنها به موقعیت های صحیح بازگشت.

بعد از تعویض صفحه پشتی و نصب مجدد تخته ها، قبل از روشن کردن، اطمینان حاصل کنید که هر تخته به طور کامل نشسته است.

یک تخته که تا حدودی نشسته است باعث ایجاد نقص در مسیر ارتباطات آن تخته می شود.

از آنجایی که تمام ارتباطات روی این صفحه پشت از طریق کانکتورهای A20B-2002-0020 عبور می کنند، یک صفحه که به طور کامل درگیر نیست، آلارم هایی را برای سیگنال هایی که از طریق تماس معیوب عبور می کنند ایجاد می کند.

در اینجا همان ملاحظات نرم افزاری و داده ای که برای هر گونه نگهداری کنترل کننده اعمال می شود، اعمال می شود. قبل از شروع هر کار روی قفسه کنترل کننده، تمام داده های کنترل کننده را پشتیبان بگیرید.

سوالات عمومی

سوال1: بعد از یک رویداد دوچرخه سواری چند آژیر غیر مرتبط به طور همزمان ظاهر شد. آیا می تواند خطای backplane باشد؟

هشدار های همزمان متعدد در عملکردهای مختلف هیئت مدیره با نقص صفحه پشتی مطابقت دارد به طور خاص، یک مشکل توزیع برق یا اتوبوس ارتباطی.

خرابی یک تخته به طور معمول آلارم مربوط به عملکرد آن تخته را تولید می کند.

اگر CPU، PSU و برد گزینه همگی به طور همزمان آلارم نشان دهند، عنصر مشترک بین آنها backplane نقطه شروع منطقی است.

همچنین ولتاژ خروجی منبع برق را قبل از اینکه نتیجه گیری کنید خطای backplane است، بررسی کنید.

سوال 2: یک مسیر ارتباطی خاص بین دو صفحه به طور متناوب شکست می خورد. تمام عملکردهای دیگر طبیعی است. آیا این یک مشکل پس زمینه است؟

خرابی متناوب بین دو صفحه خاص در حالی که همه دیگر ارتباط به درستی نشان می دهد به اتصال backplane برای این دو صفحه به طور خاص،یا به ردیابی که مسیرهای سیگنال بین این موقعیت های اتصال.

این مشکل خاص تر از خرابی کلی پشت صفحه است و ممکن است با تمیز کردن و درمان تماس های اتصال آسیب دیده ترمیم شود.

اگر نقص متناوب پس از تعمیر و نگهداری کانکتور ادامه داشته باشد، ممکن است سطح پشت نیاز به تعویض داشته باشد.

سوال سوم: مایع خنک کننده در داخل کابینت کنترل یافت شد. چندین تخته تمیز شد. آیا صفحه پشتی نیز باید بررسی و تمیز شود؟

بله، صفحه پشتي در يک کابينت با ساير تخته ها نصب شده و در معرض همان آلودگی قرار گرفته

موقعیت های کانکتور پشت صفحه را با دقت با پاک کننده تماس ایمن الکترونیک تمیز کنید و توجه ویژه ای به مناطق پین کانکتور که مایع خنک کننده می تواند تماس های مجاور را ببندد، داشته باشید.

پس از تمیز کردن، قبل از نصب مجدد هر صفحه، با استفاده از بزرگ کردن، از نظر بصری بررسی کنید.

تا زماني که صفحه پشت کاملا خشک نشده روشن نشه.

سوال 4: A20B-2002-0020 با 3 اسلات از سایر انواع A20B-2002 با پشت صفحه متفاوت است؟

سری A20B-2002 شامل backplanes با تعداد مختلف اسلات است. انواع 1-slot، 2-slot و 3-slot با پیکربندی های مختلف کنترل کننده مطابقت دارند.

-0020 به طور خاص سه اسلات را برای پیکربندی استاندارد سری 16/18 فراهم می کند. نصب یک backplane با تعداد مختلف اسلات ممکن است همه تخته های مورد نیاز را پوشش ندهد.

قبل از خرید جایگزین، تعداد اسلات های موجود را از برچسب آن تأیید کنید.

Q5: پس از تعویض backplane، یک صفحه نقصی را نشان می دهد که قبلاً وجود نداشت. این صفحه در backplane قدیمی کار می کند. چه اتفاقی افتاد؟

یک نقص که در یک صفحه کار قبلی پس از تعویض صفحه پشتی ظاهر می شود، به یک مشکل نصب اشاره دارد ‬ یا صفحه به طور کامل در کانکتور صفحه پشتی جدید قرار نگرفته است،تماس های کانکتور آسیب دیده یا اشتباه در صفحه پشتی جدید است، یا تخته توسط تخلیه الکتروستاتیک در هنگام دستکاری آسیب دیده است.

برق رو خاموش کن، تخته آسیب دیده رو محکم بشکن و دوباره امتحان کن.

اگر نقص همچنان ادامه داشته باشد، موقعیت کانکتور را بر روی صفحه پشتی جدید برای آسیب بررسی کنید.
