| محل منبع | ژاپن |
| نام تجاری | FANUC |
| گواهی | CE ROHS |
| شماره مدل | A20B-2001-0970 |
شماره بخش:A20B-2001-0970
تولید کننده:شرکت FANUC (ژاپون)
نوع محصول:ماژول کنترل PCB CNC
مجموعه تخته:A20B-2001
کاربرد:کنترل کننده CNC FANUC و سیستم های اتوماسیون صنعتی

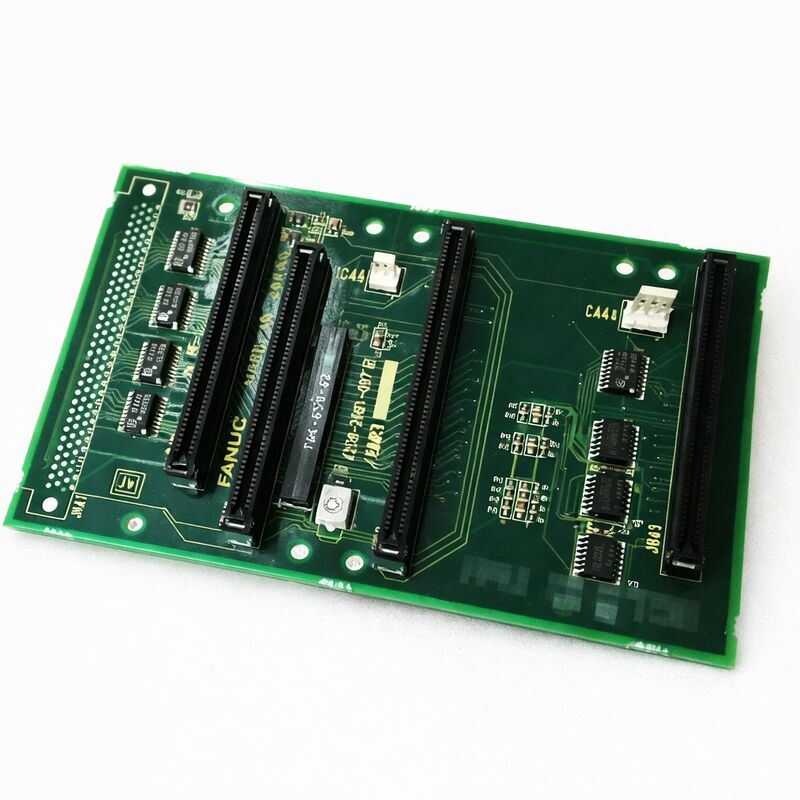

The A20B-2001-0970 is a control printed circuit board from FANUC's A20B-2001 series — a family of CNC control boards serving FANUC's CNC and industrial automation platforms across several generations of machine tools and production systems.
سری A20B-2001 شامل تخته هایی است که عملکردهای خاص و اختصاصی را در معماری کنترل کننده ای که به آنها خدمت می کنند انجام می دهند:صفحه های اصلی که به عنوان صفحه پشتی مرکزی و واحد پردازش برای کنترل کننده های CNC سری 0 عمل می کنند، تخته های عملکردی مختلف که قابلیت کنترل کننده را گسترش می دهند و تخته هایی که نقش های ارتباطی، حرکت یا رابط خاص را در اکوسیستم کنترل کننده FANUC ارائه می دهند.
سری A20B-2001 ریشه های خود را در نسل CNC FANUC 0-series دارد. یکی از موفق ترین و گسترده ترین خانواده های کنترل کننده CNC تولید شده است.ماشین آلات ساخته شده در اطراف کنترل کننده های سری 0 همچنان در تولید فعال در تاسیسات تولیدی در سراسر جهان هستند.
تخته هایی که این کنترل کننده ها را عملیاتی نگه می دارند قابل تعویض نیستند. هر گونه از خانواده A20B-2001 برای پیکربندی کنترل کننده خاصی که برای آن طراحی شده است، کار می کند.و منبع شماره قطعات دقیق نقطه شروع برای هر استراتژی نگهداری موثر است.
A20B-2001-0970 نقش تعریف شده خود را در معماری کنترل کننده ای که به آن خدمت می کند، انجام می دهد.
مانند تمام تخته های سری A20B-2001، برای قابلیت اطمینان صنعتی طراحی شده است که به طور مداوم در محیط نویز الکتریکی یک کابینت ابزار ماشین کار می کند.تحت سایکل لرزش و دمای محیط تولید، و انتظار می رود بدون مداخله برای سال ها در یک زمان انجام شود.
| پارامتر | ارزش |
|---|---|
| شماره بخش | A20B-2001-0970 |
| تولید کننده | شرکت FANUC |
| نوع محصول | ماژول کنترل PCB CNC |
| مجموعه تخته ها | A20B-2001 |
| درخواست | سیستم های کنترل و اتوماسیون CNC FANUC |
| منشاء | ژاپن |
| دمای کار | 0 55°C |
| دمای ذخیره سازی | -20 ️ 60°C |
| رطوبت | 75٪ RH حداکثر (غیر فشرده سازی) |
| شرایط موجود | جدید (فاضل) / بازسازی شده / تعمیر شده / مبادله |
The A20B-2001 series is FANUC's board family associated with the 0-series CNC platform's mature and late generations — the D and F model variants that represented the most capable iteration of the 0-series architecture before the transition to the i-series.
این کنترل کننده ها مراکز چرخاندن، مراکز ماشینکاری و ماشین های تولیدی را که ستون فقرات صنعت جهانی ماشین آلات را در دهه 1990 و تا دهه 2000 تشکیل می دادند، تقویت می کردند.
در این سری، بوردهای مختلف به اهداف مختلف خدمت می کنند. بوردهای اصلی در خانواده A20B-2001 به عنوان صفحه پشتی مرکزی و پردازنده ای که بوردهای محیطی ️ حافظه ، محورها ، I / O ،PMC پلگ ان.
سایر تخته های این سری نقش های عملکردی خاص را دارند: تخته های زیر پردازنده برای کنترل محور اضافی، تخته های ارتباطی برای DNC و انتقال داده های سریالی،و تخته های کنترل تخصصی برای ویژگی هایی مانند پرتاب سریع و کار با بافر از راه دور.
هر هیئت مدیره جایگاه خودش رو در سلسله مراتب کنترل کننده داره.
A20B-2001-0970 موقعیت خاص خود را در این سلسله مراتب اشغال می کند.عملکرد آن در معماری کنترل کننده تعیین می کند که چه آلارمی در هنگام شکست ظاهر می شود و چه قابلیت های کنترل کننده در هنگام تعویض آن بازسازی می شود.
شناسايي ناحيه فعال آلارم اولين گام براي تاييد اينه که آيا اين تخته منبع خطاست يا نه.
بوردهای سری A20B-2001 قطعات قدیمی هستند. FANUC تولید این بوردها را با انتقال صنعت به نسل جدید کنترل کننده ها به پایان رساند.
The machines that contain them are not legacy in the sense of being obsolete — many represent high-value machine tools with decades of productive life remaining in their mechanical and structural componentsالکترونيک ها چيزي هستن که نياز به توجه دارن
زنجیره تامین پس از فروش برای صفحه های سری A20B-2001 از طریق چندین کانال پشتیبانی می کند: صفحه های اضافی آزمایش شده از کنترل کننده های خارج از استفاده،تخته های بازسازی شده حرفه ای با بازسازی در سطح قطعات، و خدمات تعمیر در سطح صفحه که مشکلات قطعات خاص را برطرف می کند.
این کانال های تامین به یک پایگاه نصب شده گسترده از ماشین های سری 0 در سراسر جهان خدمت می کنند.
شناسایی دقیق شماره قطعه بسیار مهم است. سری A20B-2001 شامل بسیاری از انواع صفحه است.
شباهت فیزیکی بین تخته ها نشان دهنده سازگاری عملکردی نیست.
شماره قطعه صحیح باید با برچسب صفحه ی نصب شده مطابقت داشته باشد.منبع اشتباه هیئت مدیره حتی یکی که شبیه به هم به نظر می رسد می تواند منجر به رفتار نادرست کنترل کننده یا آلارم سازگاری شود.
خرابی A20B-2001-0970 باعث ایجاد آلارم در منطقه عملکردی می شود که در کنترل کننده خدمت می کند.کد هشدار خاص ️ قابل مشاهده در صفحه نمایش هشدار CNC یا صفحه نشان دهنده LED کنترل کننده ️ به منطقه عملکردی آسیب دیده اشاره دارد.
خرابی صفحه اصلی معمولاً از راه اندازی جلوگیری می کند؛ خرابی صفحه عملکرد آلارم های خاصی را برای عملکردی که صفحه ارائه می دهد تولید می کند.
قبل از این که هشدار به خرابی صفحه مربوط شود، تأیید کنتاکتور ضروری است.
یک کانکتور پشت صفحه که تا حدودی جدا شده است، همان علائم هشدار دهنده را به عنوان یک شکست صفحه تولید می کند.
در سری A20B-2001، کانکتورها می توانند در طول سال های چرخه حرارتی و ارتعاش آزاد کار کنند.
دوباره چسباندن تخته و تمیز کردن تماس های کانکتور آن بخش قابل توجهی از خرابی های ظاهری تخته را بدون جایگزینی قطعات حل می کند.
Q1: آلارم کنترل کننده CNC به ناحیه عملکردی که A20B-2001-0970 خدمت می کند اشاره می کند. دوباره قرار دادن و تمیز کردن کانکتور آلارم را پاک نکرد. گام بعدی تشخیصی چیست؟
اگر یک تخته معادل خوب شناخته شده برای آزمایش مبادله در دسترس باشد، این گام بعدی قطعی است.
یک آزمایش تعویض جایگزین کردن صفحه مشکوک با یک واحد تایید شده خوب و مشاهده اینکه آیا آلارم پاک می شود به طور قطعی مشخص می کند که آیا نقص در صفحه یا مدار اطراف است.
اگر یک تخته تعویض در دسترس نباشد، روش تشخیصی دستورالعمل نگهداری را برای کد هشدار خاص بررسی کنید.
این کتاب راهنما معمولاً نقاط آزمایش را بر روی صفحه و روش های اندازه گیری را که نقص های صفحه را از نقص های محیطی متمایز می کند، مشخص می کند.
سوال2: یک A20B-2001-0970 جایگزین به دست آمده است. قبل از نصب، آیا تنظیمات در صفحه وجود دارد که باید با اصلی مطابقت داشته باشد؟
بسیاری از برد های سری A20B-2001 دارای سوئیچ های پیکربندی یا پرش هستند که در هنگام نصب اولیه تنظیم می شوند تا با پیکربندی سخت افزاری کنترل کننده مطابقت داشته باشند.
قبل از برداشتن صفحه اصلی، تمام موقعیت های قابل مشاهده سوئیچ و پرش را عکس بگیرید یا مستند کنید.
صفحه ی جایگزین را یکسان تنظیم کنید. تنظیمات اشتباه سوئیچ می تواند هشدار یا رفتار نادرست را حتی با یک صفحه ی فیزیکی عملکردی ایجاد کند.
سوال 3: دستگاه برای سه سال در انبار بوده است. در هنگام روشن شدن، CNC آلارمی را نشان می دهد که به منطقه عملکردی A20B-2001-0970 اشاره دارد. آیا ذخیره سازی می تواند باعث شکست صفحه شود؟
معمولاً تخته ها به سادگی از چند سال ذخیره شدن در یک دستگاه خاموش کار نمی کنند. آنچه که باعث ذخیره سازی طولانی می شود مشکلات مربوط به باتری و تخریب خازن است.
اگر باتری SRAM کنترل کننده (معمولاً در برد حافظه در کنترل کننده های سری 0) خسته شده باشد ، از دست دادن پارامتر آلارمی را ایجاد می کند که ممکن است به نظر می رسد بر روی برد های مختلف نقش داشته باشد.
اول حالت باتری رو چک کنید. اگه باتری خالی شده باشه، قبل از بررسی خرابی های تخته پارامترها رو از نسخه ی پشتیبان بازیابی کنید.
سوال 4: چگونه می توان قبل از خرید A20B-2001-0970 جایگزین صحیح را بررسی کرد تا اطمینان حاصل شود که در نصب کار می کند؟
شماره کامل قطعه را از جمله هر پسوند اصلاح شده از برچسب صفحه نصب شده بررسی کنید.تایید کنید شرایط ضمانت فروشنده به طور خاص شامل تست عملکردی در یک سیستم CNC سری FANUC 0 است..
در صورت امکان درخواست تأیید اینکه صفحه در پیکربندی مربوطه کنترل کننده آزمایش شده است.
از فروشنده بپرسید که آیا تجربه ای با این تخته خاص در کاربردهای زمینه ای دارد.
یک تخته از یک تامین کننده متخصص معتبر با تجربه تست مربوطه به احتمال زیاد مناسب تر از یک کانال مازاد عمومی بدون تأیید عملکرد است.
سوال 5: چندین برد در کنترل کننده سری 0 آلارم های متناوب را نشان می دهد. آیا جایگزینی لوح های جداگانه در صورت شکست یا جایگزینی کل کنترل کننده مقرون به صرفه تر است؟
Multiple intermittent alarms across several boards in an aging controller usually indicate systemic aging — electrolytic capacitors throughout the controller are nearing the end of their service life simultaneously.
در اين وضعيت، تعويض تخته به تخته اساسا دنبال يه هدف متحرك است.
یک بازسازی جامع - بازرسی حرفه ای و تعویض خازن در تمام تخته ها - علت اصلی را به طور موثرتر از تعویض متوالی تخته حل می کند.
اگر ارزش تولیدی ماشین سرمایه گذاری قابل توجهی را توجیه می کند، ارتقاء CNC با سخت افزار معادل مدرن گزینه دیگری است که نگرانی های نگهداری هیئت مدیره را به طور کامل از بین می برد.
