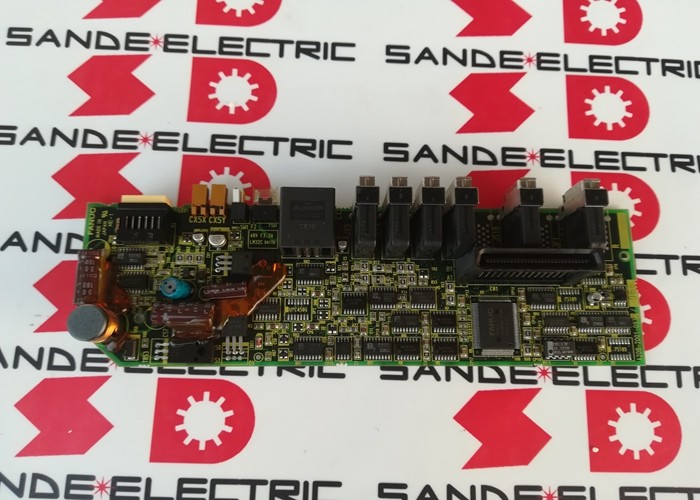

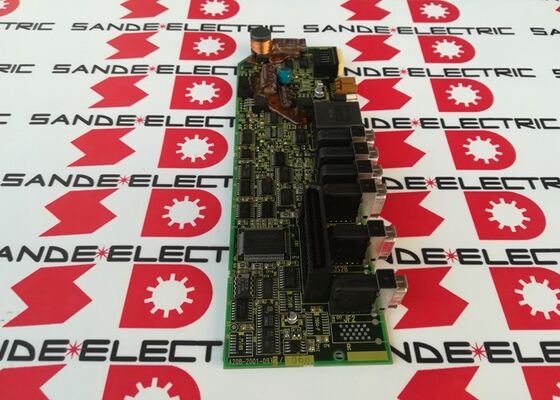

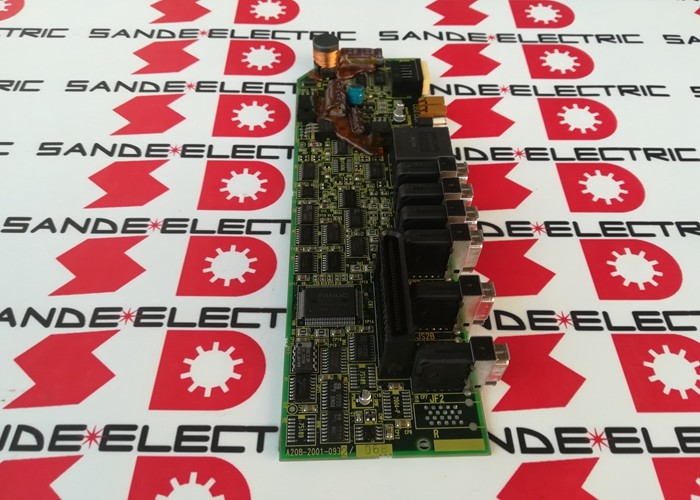

1 پی سی استفاده شده Fanuc A20B-2001-0932 PCB Board A20B20010932 A2OB-2OO1-O932

A20B-2001-0932 | FANUC Alpha SVM1 Servo Control PCB — A06B-6079-H106 / Type A / 48V / 8-Segment Display / جایگزین A16B-2202-0790

آلفا SVM1 - درایو سروو دیجیتال نسل اول

FANUC Alpha (سری α) نشان دهنده پلت فرم اصلی تقویت کننده سروو دیجیتال با کارایی بالا FANUC است - قبل از نسل Alpha-i پس از آن. ماژول های سری A06B-6079 SVM1 تقویت کننده های سروو تک محوره برای این پلتفرم هستند.

A20B-2001-0932 PCB کنترلی (کارت جلویی) برای این ماژول های Alpha SVM1 است - برد هوشمندی که:

از طریق رابط نوع A با CNC ارتباط برقرار می کند:رابط نوع A قبل از FSSB (Fibre Optic Servo Serial Bus) ساخته شده است. از پروتکل ارتباطی متفاوتی برای فرمان و بازخورد محور استفاده می‌کند - سازگار با سری‌های 16-A، 16-B، 18-A، 18-B، 21TA و سیستم‌های CNC قبل از FSSB.

موتورهای سروو ALPHA را از طریق ماژول های SVM1 هدایت می کند:DNC Electronics تأیید می کند که بردهای کلاس A20B-2001-0930 "ماژول های SVM1 از 12A تا 80A را ارائه می دهند که موتورهای آلفا را از اندازه A1/3000 تا A22/2000 هدایت می کنند." A20B-2001-0932 به همان خانواده A06B-6079 SVM1 خدمت می کند.

مشخصات کلیدی

خانواده A20B-2001-093x — PCB های کنترل آلفا SVM1

خانواده A20B-2001-093x گروه PCB کنترلی برای ماژول های تک محوره Alpha SVM1 (A06B-6079) است:

دفترچه راهنمای GE Fanuc Series Alpha همچنین A20B-2001-0932 را به عنوان مرتبط با SVM1-240 (H107) فهرست کرده است - و آن را به عنوان بخشی از محدوده گسترده تک محوره سری آلفا ذکر می کند.

سناریوهای کاربردی

خطای برد کنترل Alpha SVM1:یک مرکز ماشین‌کاری سری آلفا FANUC آلارم‌های ارتباطی سروو را در یک محور خاص توسعه می‌دهد. A20B-2001-0932 به عنوان خطا از برچسب ماژول درایو شناسایی شده است. جایگزینی محور را بازیابی می کند.

تعمیر و نگهداری ماشین آلات CNC قدیمی:خط تولیدی که کنترل‌های CNC سری 16-B یا 18-B را با درایوهای سروو A06B-6079 آلفا اجرا می‌کند، برای ادامه کار به A20B-2001-0932 نیاز دارد - نسل آلفا قبل از Alpha-i است، اما در بسیاری از ماشین‌ابزارهای قدیمی در خدمت باقی می‌ماند.

سوالات متداول

Q1: تفاوت بین رابط نوع A و نوع B (FSSB) برای درایوهای Alpha SVM1 چیست؟

رابط نوع A از یک پیوند سریال اختصاصی با خطوط سیگنال موازی بین CNC و هر تقویت کننده سروو استفاده می کند. برد رابط سروو نوع A CNC با یک کابل به هر درایو متصل می شود. FSSB (نوع B/FSSB) از زنجیره فیبر نوری استفاده می کند که پیچیدگی سیم کشی را کاهش می دهد و ایمنی کامل EMI را ایجاد می کند. A20B-2001-0932 درایوهای رابط نوع A (سری A06B-6079) را ارائه می دهد. A20B-2100-0540 درایوهای رابط FSSB (سری A06B-6096) را ارائه می دهد. اینها نسل های مختلف سخت افزاری هستند و بردها قابل تعویض نیستند.

Q2: آیا A20B-2001-0932 می تواند جایگزین A16B-2202-0790 قدیمی تر شود؟

دفترچه راهنمای GE Fanuc Alpha Series A16B-2202-0790 را به عنوان مشخصات قدیمی و A20B-2001-0932 را به عنوان مشخصات فعلی/جدید برای همان موقعیت برد فهرست می کند. برای اکثر برنامه های Alpha SVM1 این یک جایگزین مستقیم است. قبل از نصب، سازگاری را از راهنمای تعمیر و نگهداری سری آلفا FANUC معتبر تأیید کنید.

Q3: ماژول A06B-6079-H106 SVM1 چه موتورهای سروو آلفا را درایو می کند؟

DNC Electronics درایوهای کلاس A20B-2001-0930 (همان خانواده) "موتورهای آلفا از اندازه A1/3000 تا A22/2000" را تأیید می کند. امتیاز جریان خاص ماژول H106 اندازه قاب موتور سازگار را تعیین می کند. مشخصات موتور را از مستندات ماژول A06B-6079-H106 تأیید کنید.

Q4: آیا جایگزینی A20B-2001-0932 بر پارامترهای سروو تأثیر می گذارد؟

خیر. پارامترهای سروو در حافظه پارامتر اصلی CNC قرار دارند. پس از نصب A20B-2001-0932 جایگزین، CNC ارتباط سروو نوع A را دوباره برقرار می کند و پارامترهای سروو موجود را اعمال می کند. قبل از بازگشت به تولید، پاسخ عادی محور را در سرعت کم بررسی کنید.
