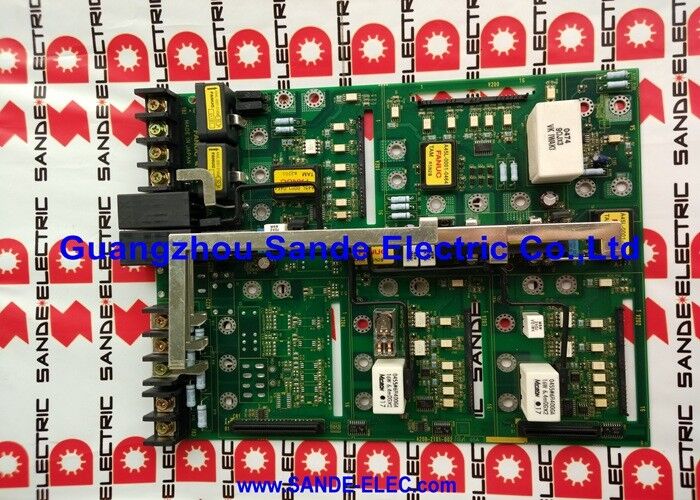

1 PC استفاده شده Fanuc A20B-2001-0930 PCB Board A20B20010930 A2OB-2OO1-O93O

FANUC A20B-2001-0930 | PCB کنترل درایو سرو درایو آلفا SVM1 نوع A — A06B-6079 تک محوره / 12–80A / نمایشگر آلارم LCD

کارت برتر آلفا SVM1 - کنترل هوشمند برای یک محور

A20B-2001-0930 PCB کنترلی نوع A - کارت بالایی (رو به جلو) - در ماژول های تقویت کننده سروو آلفا تک محوره سری A06B-6079 FANUC است. این لایه هوشمند ماژول SVM1 است: دستورات حرکتی را از CNC از طریق رابط PWM Type-A دریافت می‌کند، بازخورد رمزگذار موتور سروو آلفا را پردازش می‌کند، حلقه کنترل سروو را اجرا می‌کند و ترانزیستورهای قدرت را در برد سیم‌کشی زیر آن به حرکت در می‌آورد.

یک A20B-2001-0930 یک محور را کنترل می کند. این معادل تک محوری A20B-2001-0940 است (که سه محور را در یک ماژول سه محوره SVM3 کنترل می کند). هر کدام به طور مستقل تعداد محورهای مربوطه خود را با PCB کنترل به عنوان عنصر عملکردی مشترک در محدوده ماژول SVM1 از 12A تا 80A هدایت می کنند.

صفحه نمایش ال سی دی نصب شده در جلو، وضعیت و کدهای هشدار را برای محور نشان می دهد - یک صفحه نمایش دو رقمی که وضعیت عملکرد را در حین کار معمولی نشان می دهد و یک شماره زنگ هشدار هنگام بروز خطا را نشان می دهد. این نمایشگر اولین ابزار تشخیصی هنگام خرابی یک محور سروو آلفا است: کد هشدار روی LCD مشخص می کند که آیا خطا در مرحله برق، موتور، رمزگذار یا رابط ارتباطی بین CNC و درایو است.

مشخصات کلیدی

نوع A PWM - نسل رابط قبل از FSSB

A06B-6079 Alpha SVM از رابط Type-A استفاده می کند - سیگنال های PWM (مدولاسیون عرض پالس) که بر روی کابل بین برد رابط سروو CNC و ماژول درایو حمل می شود. A20B-2001-0930 این دستورات جریان PWM را از CNC دریافت می کند، آنها را از طریق حلقه سروو پردازش می کند و ترانزیستورهای خروجی را بر این اساس هدایت می کند. همچنین سیگنال‌های هشدار و VRDY (آماده سرعت) را از طریق همان رابط کابلی به CNC برمی‌گرداند.

این رابط Type-A نسل A06B-6079 SVM را قبل از رابط فیبر نوری FSSB مورد استفاده در سری A06B-6096 و بعد از آن Alpha i قرار می دهد. این دو نوع رابط ناسازگار هستند - یک درایو Type-A را نمی توان بدون تغییر سخت افزار رابط سروو CNC با درایو FSSB جایگزین کرد. قبل از تعیین جایگزین، نوع رابط را از ماژول درایو نصب شده تأیید کنید.

سوالات متداول

Q1: محور Alpha SVM1 زنگ هشدار را نشان می دهد. چگونه A20B-2001-0930 به عنوان منبع خطا شناسایی می شود؟

صفحه نمایش LCD روی صفحه ماژول را بررسی کنید - کد دو رقمی دسته زنگ را مشخص می کند. آلارم‌هایی که به ارتباط سروو (عیب VRDY، خطای ارتباط) یا خرابی اولیه‌سازی کارت کنترل در یک محور اشاره می‌کنند به PCB کنترلی A20B-2001-0930 اشاره می‌کنند. آلارم های مرحله برق (بیش از حد، خطای IPM، خطای باس DC) به سیم کشی/برد برق زیر آن اشاره می کنند. قبل از اینکه به این نتیجه برسیم که کارت کنترل از کار افتاده است، مطمئن شوید که موتورهای محور و کابل ها آسیبی ندیده اند.

Q2: تفاوت بین A20B-2001-0930 و A20B-2001-0932 چیست؟

هر دو PCBهای کنترل تک محوره Alpha SVM1 Type-A در سری A06B-6079 هستند. -0930 محدوده جریان استاندارد SVM1 (12A تا 80A) را پوشش می دهد. -0932 با ماژول SVM1-130 (کلاس 130A) مرتبط است. آنها قابل تعویض نیستند - PCB کنترل باید با مرحله قدرتی که فرمان می دهد مطابقت داشته باشد. پسوند دقیق را از روی برچسب برد سیم کشی ماژول نصب شده تأیید کنید.

Q3: آیا می توان A20B-2001-0930 را به صورت مجزا و بدون ماژول کامل SVM1 آزمایش کرد؟

خیر. تأیید عملکرد مستلزم اجرای ماژول کامل SVM1 با یک سروموتور آلفا متصل تحت بار است - شرایطی که نمی‌توان آنها را بدون مجموعه کامل درایو روی یک نیمکت تکرار کرد. آزمایش تعویض با یک A20B-2001-0930 تایید شده خوب در ماژول کامل، روش تشخیصی و تأیید قطعی است.

Q4: آیا سوئیچ های پیکربندی در A20B-2001-0930 وجود دارد که باید به درستی تنظیم شوند؟

PCB کنترل Type-A دارای سوئیچ های پیکربندی برای پارامترهای محور و تنظیمات رابط است. قبل از برداشتن کارت اصلی، از تمام موقعیت های سوئیچ عکس بگیرید یا ضبط کنید. جایگزین باید به طور یکسان پیکربندی شود. تنظیمات نادرست سوئیچ باعث خرابی VRDY، کدهای هشدار اشتباه یا رفتار سروو می شود که با انتظارات CNC مطابقت ندارد.

Q5: منبع A20B-2001-0930 کجاست؟

از طریق بازار افتر مارکت درایو سروو FANUC Alpha - متخصصان ماژول Alpha SVM، مراکز تعمیر درایو CNC FANUC و تامین کنندگان مازاد آزمایش شده. توجه داشته باشید که بسیاری از تامین کنندگان پس از فروش، A20B-2001-0930 را فقط به عنوان بخشی از ماژول آزمایش شده A06B-6079 SVM1 به جای کارت خالی عرضه می کنند، زیرا آزمایش جداگانه کارت کنترل بدون ماژول کامل امکان پذیر نیست.
