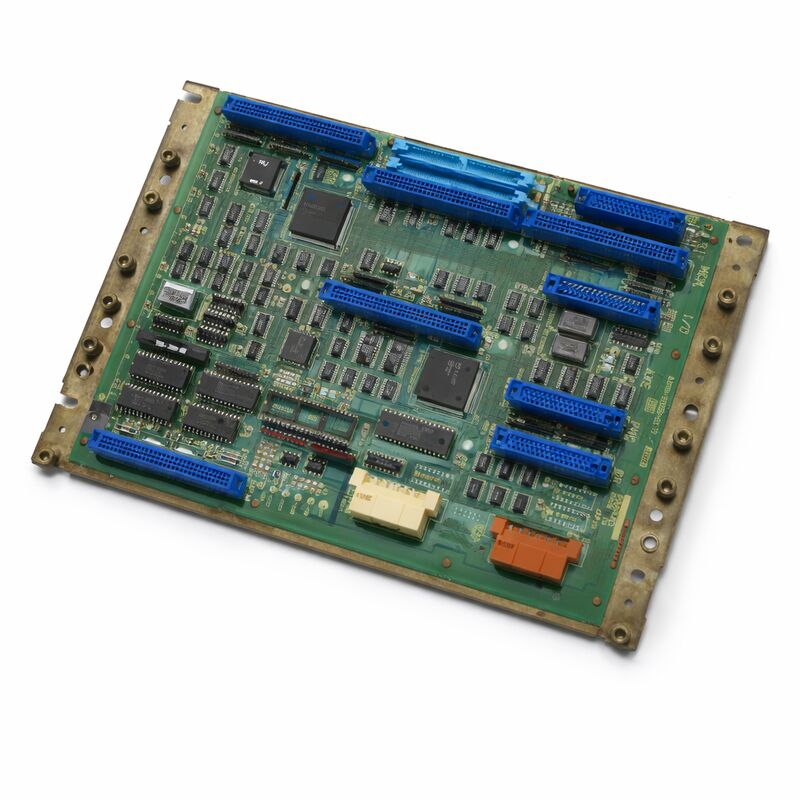

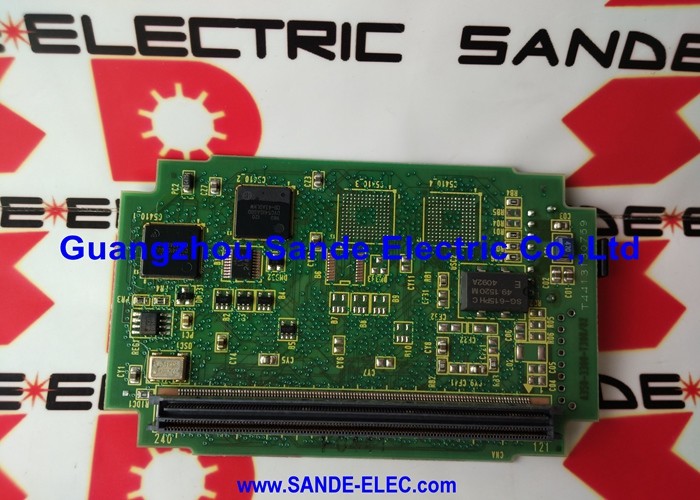

1pc FANUC MASTER BOARD A20B-2000-0175 آزمایش شده A20B20000175 A2OB-2OOO-O175

FANUC A20B-2000-0175 ♪ Zero-C Control Master PCB 32 بیت 486 سری 0MC / 0TC / 0MD / 0TD

شماره بخش:A20B-2000-0175

تولید کننده:شرکت FANUC (ژاپون)

نوع محصول:صفحه اصلی کنترل (مدربورد)

پردازنده:32 بیتی اینتل 486

معماری:معماری تقسیم شده

سیستم های سازگار:FANUC FS0-C، FS0-D، FS-0MD، FS-0TD (Zero-C / Zero-D)

تنظیمات پشتیبانی شده:0-T، 0-M، 0-W، 0-P، 0-G

پيشگام:A20B-2000-0170

مرور کلی

A20B-2000-0175 PCB کنترل 32 بیتی برای سیستم های CNC سری Zero-C و Zero-D FANUC است. این جانشین A20B-2000-0175 است.با استفاده از همان معماری پایه ای اما با یک پردازنده Intel 486 سریعتر به جای پردازنده صفحه قبلی.

ارتقاء سرعت پردازش عملکرد زمان چرخه و پاسخگویی CNC را بدون نیاز به تغییر در پیکربندی صفحه محیطی کنترل کننده بهبود بخشید.

مانند پیشگام خود ، A20B-2000-0175 یک صفحه نیمه بزرگ است که به عنوان صفحه پشتی و پردازنده مرکزی برای کل کنترل کننده Zero-C عمل می کند.

تمام صفحه های محیطی کارت حافظه، کارت کنترل محور، کارت I / O و به صورت اختیاری پردازنده گرافیکی و کارت PMC-M هیئت مدیره همه این کارها را هماهنگ می کند، مدیریت مداخله CNC، اجرای برنامه و ارتباطات بین هر زیرسیستم.

پلت فرم Zero-C، که در اطراف این صفحه ساخته شده بود، یکی از گسترده ترین نسل های کنترل کننده FANUC بود.

قابليت تشكيل فوق العاده آن ‬ شامل چرخش، فرش، EDM، خرد کردن، پرش،و انواع ماشین های دیگر از همان سیستم عامل سخت افزاری باعث شد که انتخاب برای طیف گسترده ای از سازندگان ماشین آلات.

ماشین هایی که این کنترل کننده را اجرا می کنند در سراسر جهان تولید می شوند. A20B-2000-0175 بخشی است که آنها را در صورت شکست صفحه اصلی اجرا می کند.

مشخصات کلیدی

ارتقاء پردازنده 486 چه چیزی را تغییر داد

تفاوت اصلی سخت افزار بین A20B-2000-0175 و پیشگام آن پردازنده است. -0175 از یک پردازنده اینتل 486 استفاده می کند.که بهبود قابل اندازه گیری در سرعت پردازش را در مقایسه با CPU صفحه قبلی ارائه می دهد.

از نظر CNC، این بهبود پردازش به عنوان مداخله سریعتر زمان چرخه کوتاه تر برای همان برنامه های حرکت نشان داده شد.

در ماشین هایی که برنامه های پیچیده ای را با حرکت های بسیاری از بخش های کوتاه اجرا می کردند، فضای اضافی پردازش به کنترل کننده اجازه می داد تا بیشتر به جلو نگاه کند و به آرامی تر مداخله کند.

486 همچنین ارتباط با تخته های محیطی را سریع تر انجام می داد و تاخیر در حلقه کنترل کلی را کاهش می داد.

این پیشرفت بدون اختلال قابل توجهی بود. اکوسیستم صفحه های محیطی ✓ صفحه های حافظه، صفحه های محوری، صفحه های I / O ✓ سازگار باقی ماند.

کنترل کننده ای که -0170 را اجرا می کند می تواند با تعویض صفحه اصلی و انتقال ماژول های SMD به -0175 ارتقا یابد،به شرطی که کارت های محیطی با زمان پردازنده سریعتر سازگار باشند.

معماری تقسیم شده فلسفه طراحی صفر-C

صفحه اصلی Zero-C مرکز یک معماری پردازش تقسیم شده است. صفحه اصلی خود محاسبه های NC kernel interpolation ، تجزیه برنامه ، مدیریت مختصات را مدیریت می کند.هیئت مدیره محور نصب شده به هیئت مدیره اجرا رابط servo دیجیتال، تبدیل موقعیت های محاسبه شده NC به دستورات پهنای پالس که تقویت کننده های سرو را هدایت می کنند.

کارت حافظه برنامه های سیستم، پارامترها و برنامه های NC را نگه می دارد.

تخته I/O سیم کشی میدان ماشین را متصل می کند - حسگرها، سولنایدها، سوئیچ ها.

این جدایی عملکرد عمدی بود. هر هیئت مدیره وظیفه خاص خود را بدون رقابت با دیگران برای زمان پردازش انجام می داد.

این سیستم همچنین قابل نگهداری بود: یک صفحه محور شکست خورده NC را از بین نمی برد و یک صفحه حافظه شکست خورده می تواند بدون مزاحمت به صفحه اصلی جایگزین شود.

حداقل پیکربندی برای یک سیستم Zero-C کاربردی سه صفحه است: صفحه اصلی، صفحه حافظه، صفحه محوری،و یک صفحه ورودی / خروجی به طور معمول دستگاه همچنین شامل یک کاست PC برای ارتباطات DNC.

پیکربندی های بزرگتر یک زیر سیستم پردازنده گرافیک برای نمایش پیشرفته، یک صفحه PMC-M برای برنامه های نردبان پیچیده تر و صفحه محور اضافی برای محور 5 یا 6 اضافه می کنند.

سازگاری با گذشته با -0170

A20B-2000-0175 جایگزین تعیین شده برای A20B-2000-0170 است. در اکثر پیکربندی ها ، -0175 همان صفحه های محیطی و همان ماژول های SMD (اگر وجود داشته باشد) را به عنوان -0170 پذیرفته است.در هنگام جایگزینی -0170 با -0175، صفحه های محیطی در محل خود باقی می مانند و ماژول های SMD در صورت لزوم منتقل می شوند.

شرط اصلی سازگاری که باید قبل از جایگزینی بررسی شود، نسخه نرم افزار سیستم است.

-0175 از یک ویرایش سخت افزاری بعدی استفاده می کند. نرم افزار سیستم در برد حافظه باید با ویرایش برد -0175 سازگار باشد.

در بیشتر موارد این مسئله نیست، اما کنترل کننده هایی که نسخه های اولیه نرم افزار سیستم Zero-C را اجرا می کنند ممکن است هنگام انتقال به -0175 نیاز به بروزرسانی نرم افزار سیستم داشته باشند.

سوالات عمومی

سوال1: ماشین صفر سی راه اندازی می شود اما زمان چرخه آهسته تر از حد انتظار به نظر می رسد. آیا می تواند صفحه اصلی کمتر از عملکرد مورد نظر کار کند؟

زمان چرخه آهسته در یک سیستم Zero-C می تواند ناشی از پارامترهای اشتباه پیش بینی، یک مدار ساعت خراب در صفحه اصلی، یا بار قطع بیش از حد از یک صفحه محیطی باشد.بررسی صفحه تشخیصی کنترل کننده برای هر پردازنده نشانگر شلوغ.

اگر نوسان کننده ساعت صفحه خراب شود، می تواند کمتر از فرکانس نامی خود اجرا شود این باعث کند شدن مداوم و قابل تکرار به جای خرابی های متناوب می شود.

جايگزين کردن تخته تنها درمان قابل اعتماد براي شکست مدار ساعت است.

سوال2: پس از جایگزینی -0170 با -0175، دستگاه راه اندازی می شود اما تخته محور شناخته نمی شود.

شکست تشخیص تخته محوری پس از تعویض تخته اصلی معمولاً نشان دهنده عدم سازگاری زمان بندی یا اصلاح سخت افزار بین -0175 و تخته محوری است.تایید اصلاح تخته محور در محدوده سازگاری برای -0175.

بررسی اتصالات backplane بین صفحه اصلی و صفحه محور. همچنین بررسی کنید که آیا هر سوئیچ پیکربندی در صفحه محور برای شمارش محور سیستم به درستی تنظیم شده است.

Q3: دستگاه صفر-C روشن می شود، اما صفحه نمایش پس از فلش اولیه راه اندازی خالی باقی می ماند. سایر بردها به نظر می رسد طبیعی است. آیا خطای صفحه اصلی است؟

نمایش خالی پس از راه اندازی اولیه به طور معمول به این معنی است که پردازنده NC توالی بوت خود را تکمیل نکرده است.

این می تواند خود صفحه اصلی باشد، یا صفحه حافظه که صفحه اصلی در تلاش است تا نرم افزار را بارگیری کند.

چراغ های تشخیصی بر روی صفحه اصلی را برای وضعیت توالی بوت مشاهده کنید.یک صفحه که در نیمه راه با یک الگوی خاص LED متوقف می شود به یک محل معیوب تعریف شده در نمودار تشخیصی FANUC اشاره می کند.

یک صفحه که هیچ فعالیت LED را تولید نمی کند، نشان دهنده یک مشکل پردازنده یا خطای برق در صفحه اصلی است.

سوال 4: آیا A20B-2000-0175 بین یک دستگاه 0MC و یک دستگاه 0TD قابل تعویض است؟

سخت افزار صفحه اصلی برای تمام انواع Zero-C یکسان است. آنچه بین انواع ماشین تفاوت دارد نرم افزار سیستم، صفحه محور و پارامترها است.

یک برد از یک 0MC می تواند به یک 0TD و برعکس خدمت کند، با این شرط که برد های محیطی، نرم افزار سیستم و پارامترها برای ماشین هدف مناسب باشند.

همیشه پس از تعویض تخته اصلی، پشتیبان گیری داده های دستگاه هدف را بازسازی کنید.

سوال 5: تخته -0175 به عنوان یک قطعه ی جایگزین مورد آزمایش خریداری شده است. چگونه باید برای حفظ وضعیت آن نگهداری شود؟

در بسته بندی ضد ایستاتیک اصلی یا جایگزین در دمای اتاق ثابت نگهداری کنید.

با شماره قطعه و تاريخ آزمايش، کوله را برچسب بزنيد. هر چند سال يکبار، تماس هاي تخته را براي هر گونه اکسيداسيون بررسي کنيد.

اگر کارت یک باتری پشتیبان SRAM داشته باشد، قبل از اینکه کارت مورد نیاز در سرویس باشد، باتری را بررسی و تعویض کنید. یک خرابی باتری در طول ذخیره سازی بر خود کارت تأثیر نمی گذارد.اما به این معنی است که داده های SRAM زنده نخواهند ماند اگر این صفحه هرگز با داده های SRAM تغذیه شود.
