Fanuc A20B-2000-0170 مادربرد A20B20000170 A2OB-2OOO-O17O

FANUC A20B-2000-0170 ♪ Zero-C Control Master PCB 32 بیتی، سری 0MC / 0TC / 0MD / 0TD، متوقف شد

شماره بخش:A20B-2000-0170

تولید کننده:شرکت FANUC (ژاپون)

نوع محصول:صفحه اصلی کنترل (مدربورد)

معماری:32 بیتی، معماری تقسیم

سیستم های سازگار:سری FANUC 0MC، 0TC، 0MD، 0TD (Zero-C)

تنظیمات پشتیبانی شده:0-T، 0-M، 0-W، 0-P، 0-G

وضعیت تولید:تولید متوقف شد؛ جانشین A20B-2000-0175

وزن:5.36 پوند (حدود 2.43 کيلوگرم)

مرور کلی

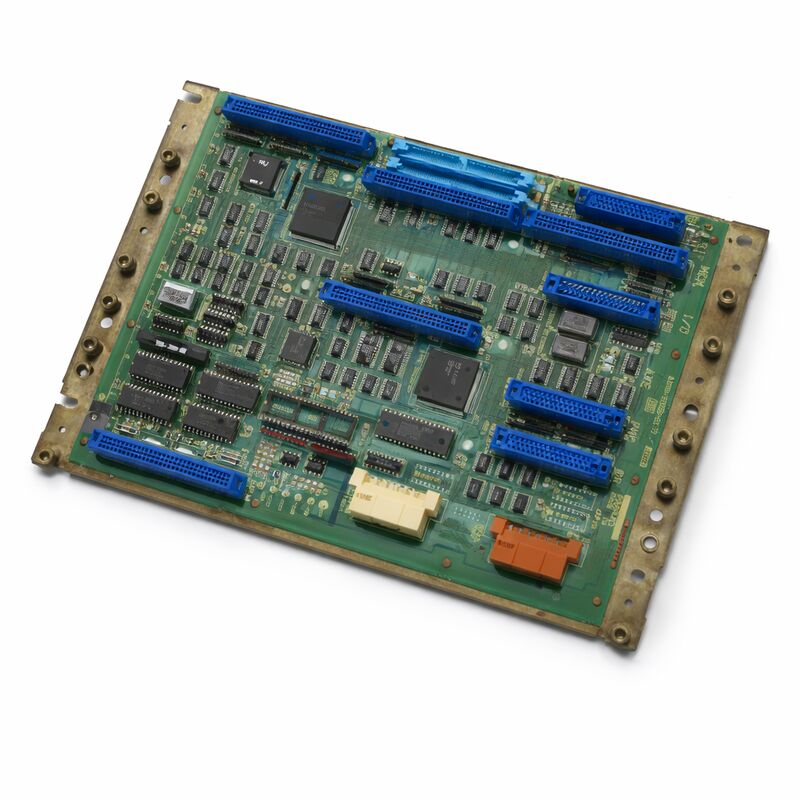

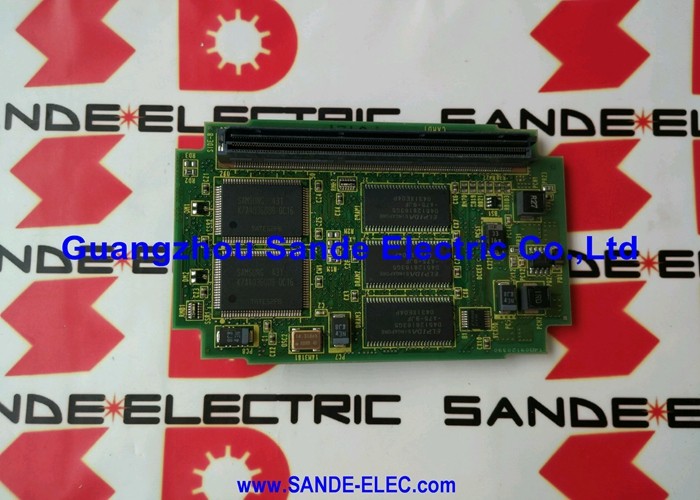

A20B-2000-0170 صفحه اصلی کنترل PCB است که برای کنترل کننده FANUC سری Zero-C CNC ساخته شده است.به اصطلاحات خود FANUC، این صفحه اصلی ۳۲ بیتی است که تولید و قابلیت پلت فرم Zero-C را تعریف می کند.

Zero-C یکی از موفق ترین و گسترده ترین نسل های کنترل کننده CNC FANUC بود.

در طول دوره تولید خود در مراکز چرخاندن (0TC، 0TD) ، مراکز ماشینکاری (0MC، 0MD) و طیف وسیعی از انواع ماشین آلات دیگر در سراسر صنعت ابزار ماشین آلات جهانی یافت.

نتیجه ی این کار یک پایگاه عظیم از دستگاه های صفر-C است که همچنان در کارخانه های تولید در سراسر جهان کار می کنند.A20B-2000-0170 جایگزین است که آن را بازسازی می کند.

این صفحه نصف اندازه کوچکتر از صفحه اصلی نسل 0-B قبلی است.

این کار به عنوان یک صفحه پشتی برای کارت های محیطی پلاگین Zero-C عمل می کند. حداقل پیکربندی نیاز به سه کارت محیطی دارد: یک کارت حافظه، یک کارت محور و یک کارت I / O.پیکربندی های بزرگتر یک پردازنده گرافیکی اضافه می کنند، یک کارت PMC-M، تخته های محور اضافی برای محور 5 و 6، و یک کاست PC برای ارتباطات DNC.

این قابلیت گسترش ️ متناسب بودن همان صفحه اصلی با بسیاری از پیکربندی های مختلف ماشین ️ Zero-C را به یک پلت فرم بسیار قابل تنظیم برای سازندگان ماشین ساخت تبدیل کرد.

این صفحه توسط FANUC متوقف شده است. جانشین آن A20B-2000-0175 است.

در هنگام تهیه، قبل از سفارش، سازگاری با کارت های محیطی نصب شده و نرم افزار سیستم را تأیید کنید.

مشخصات کلیدی

معماری تقسیم شده پردازش توزیع شده

ویژگی طراحی تعریف کننده A20B-2000-0170 معماری تقسیم آن است. بر خلاف بوردهای اصلی CNC FANUC قبلی که بیشتر پردازش را بر روی یک صفحه بزرگ متمرکز می کردند،صفحه اصلی Zero-C پردازش را از طریق یک صفحه پشتی مشترک در تمام صفحه های محیطی خود توزیع می کند.

صفحه اصلی عملکردهای اصلی CNC را مدیریت می کند مترجم برنامه NC ، محاسبات مداخله و مدیریت مختصات.هیئت مدیره محور تولید فرمان سرو و پردازش بازخورد را برای محورهای اختصاص داده شده خود انجام می دهد.

کارت حافظه ذخیره سازی و بازیابی برنامه را مدیریت می کند. کارت PMC-M (وقتی نصب شده است) به طور مستقل منطق نردبان ماشین را مدیریت می کند.

این توزیع پردازش مزایای عملی متعددی را به همراه داشت. هر صفحه می تواند برای عملکرد خاص خود بهینه شود.

يه تخته محور خراب شده عملکرد NC کامل رو از کار نبرده And the modular architecture allowed the same master board to serve configurations from simple 2-axis turning to complex 5-axis machining — just by changing the mix of peripheral boards plugged into the backplane.

صفر-C ️ چاقوی ارتش سوئیس از کنترل FANUC

سازگاری Zero-C برای دوران خود قابل توجه بود همان صفحه اصلی A20B-2000-0170 می توانست یک چرخ دنده ساده با دو محور و یک پیچ سریال را به کار ببردیا یک مرکز پیچ پیچ پیچ با 5 محور، محور C، ابزار زنده، و کنترل دم.

انتخاب برد محیطی، پیکربندی پارامتر و نسخه نرم افزار سیستم توانایی هر نصب داده شده را تعیین می کند.

این قابلیت پیکربندی به این معنی بود که Zero-C در ماشین های صدها سازنده ماشین مختلف در تمام رشته های ماشینکاری ظاهر شد.

پیکربندی 0-T به چرخ ها خدمت می کرد. پیکربندی 0-M به مراکز ماشینکاری خدمت می کرد.

پیکربندی 0-W به ماشین های EDM سیم خدمت می کرد. پیکربندی 0-P به پریس های پرش خدمت می کرد. پیکربندی 0-G به ماشین های آسیاب خدمت می کرد.

همشون از همون پلتفرم صفحه اصلی اجرا میشن

نتیجه عملی برای نگهداری این است که تخته های جایگزین A20B-2000-0170 قابل انتقال بین ماشین های یک نسل کنترل هستند.به شرطی که برد های محیطی و نرم افزار سیستم به درستی مطابقت داشته باشند..

یک تخته از یک 0MC خارج از کار می تواند جایگزین معتبر در یک 0TC در حال اجرا باشد اگر سازگاری سخت افزاری و نرم افزاری تأیید شود.

جایگزینی صفحه اصلی چه انتظاری دارید

صفحه اصلی به تنهایی هیچ داده خاصی برای ماشین را در خود ندارد ابزار آفست) در SRAM و FROM برد حافظه ذخیره می شود..

هنگام تعویض A20B-2000-0170 ، این داده ها در برد حافظه حفظ می شوند ، که به طور معمول نصب می شود.

با این حال، پشتیبان گیری کامل از داده های پیش از نگهداری به یک کارت حافظه یا دستگاه خارجی همیشه شیوه صحیح است.

اگر باتری SRAM حاشیه ای بوده و در طول تعویض کارت تخلیه شود، محتوای SRAM حتی اگر کارت حافظه نصب شود نیز می تواند از بین برود.

یک پشتیبان خوب شناخته شده باعث می شود که این زیان یک رویداد قابل بازیابی باشد نه یک بحران.

بعد از تعويض، the controller should complete its normal startup sequence and load the previously stored programs and parameters from the memory board without issue — provided the replacement board is compatible with the installed peripheral boards and system software version.

سوالات عمومی

Q1: کنترل کننده Zero-C در هنگام راه اندازی آلارم برابری رم را نشان می دهد. سایر بردها به نظر می رسد طبیعی هستند. آیا خطای صفحه اصلی است؟

آلارم های برابری رم در سیستم Zero-C به یک مشکل حافظه اشاره می کنند، اما حافظه ممکن است در صفحه حافظه باشد نه در صفحه اصلی.

بررسی کنید که کدام آدرس حافظه ارجاعات هشدار را نشان می دهد که خروجی تشخیصی کنترل کننده نشان می دهد که آیا خطا در RAM مشترک، NC RAM یا PMC RAM است.

اگر خطا به رم صفحه اصلی اشاره داشته باشد، صفحه اصلی مشکوک است.

اگر به حافظه ی حافظه ی کارت حافظه اشاره داشته باشد، باید ابتدا کارت حافظه مورد بررسی قرار گیرد.

سوال2: دستگاه دارای پیکربندی 0TC است. آیا A20B-2000-0170 از یک دستگاه 0MC می تواند آن را جایگزین کند؟

بله، سخت افزار صفحه اصلی در تمام پیکربندی های 0TC و 0MC رایج است.

تفاوت های بین پیکربندی مرکز چرخاندن و ماشینکاری توسط تخته محور، نرم افزار سیستم و پارامترها تعیین می شود نه خود تخته اصلی.

یک صفحه اصلی از یک 0MC می تواند به یک نصب 0TC خدمت کند، به شرطی که صفحه های محیطی سازگار باشند و نرم افزار سیستم به درستی بارگذاری شود.

همیشه قبل از تلاش برای مبادله از سیستم نصب شده پشتیبان بگیرید.

سوال 3: A20B-2000-0170 روشن است اما صفحه نمایش یک صفحه سفید بدون متن راه اندازی کنترل کننده را نشان می دهد. چه اتفاقی می افتد؟

یک صفحه نمایش سفید در هنگام راه اندازی به طور معمول نشان می دهد که زیر سیستم گرافیک سیگنال دریافت کرده است اما پردازنده NC هنوز راه اندازی نشده است یا در اوایل توالی بوت متوقف شده است.بررسی برای هر الگوی هشدار LED قابل مشاهده در صفحه اصلی این اطلاعات تشخیصی اولیه را فراهم می کند.

علل رایج شامل شکست برد حافظه، محتوای خراب شده FROM یا نقص در مدارهای پردازنده خود صفحه اصلی است.

وصلات صفحه ي حاشيه اي رو بررسي کنيد و بررسي کنيد که صفحه ي حافظه به طور درست نصب شده

سوال 4: آیا تابلو جانشین A20B-2000-0175 می تواند به طور مستقیم جایگزین A20B-2000-0170 شود؟

-0175 جانشین تعیین شده برای -0170 است، اما قابل تعویض مستقیم برای دستگاه خاص باید تأیید شود.

تخته های جانشین در سری Zero-C FANUC به طور معمول به بررسی های سخت افزاری در حالی که سازگاری عملکردی را حفظ می کنند، رسیدگی می کنند.اما نسخه نرم افزار سیستم و پیکربندی صفحه محیطی باید قبل از نصب با محدوده سازگاری -0175 بررسی شود.

برای تایید خاص برای پیکربندی خود، با سازنده ماشین آلات یا یک سازمان خدمات FANUC واجد شرایط تماس بگیرید.

Q5: دستگاه صفر-C پس از تعویض صفحه اصلی با یک صفحه ی ی یدکی که مورد آزمایش قرار گرفته است، آلارم سرو را نشان می دهد. صفحه های محوری تغییر نکرده اند. علت این امر چیست؟

یک آژیر سرو که فقط پس از تعویض صفحه اصلی ظاهر می شود، نشان دهنده مشکل ارتباطی بین صفحه اصلی جدید و صفحه های محوری موجود است.

بررسی کنید که صفحه اصلی به طور کامل در صفحه پشتی قرار دارد و تمام اتصال های بین صفحه به کار گرفته شده است.

همچنین بررسی کنید که پارامترهای سیستم، به ویژه پارامترهای رابط سرو، در صفحه حافظه سالم هستند.

اگر پارامترها در طول مبادله از دست رفته باشند، بازگرداندن از نسخه پشتیبان و وارد کردن مجدد پارامترهای سرو باید آژیر را حل کند.
