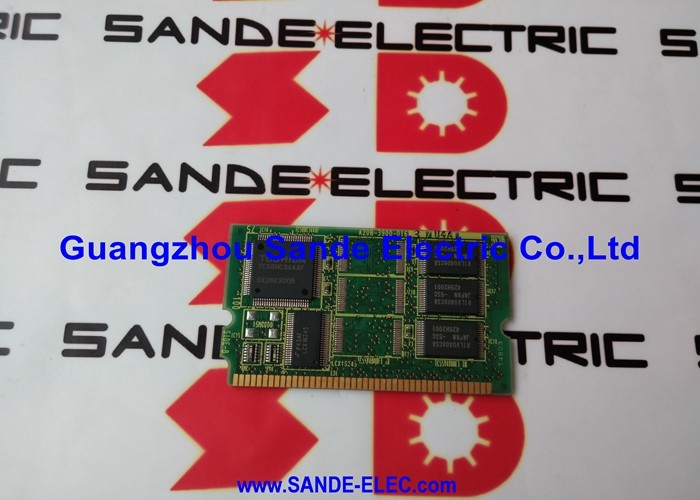

صفحه مدار Fanuc A20B-1009-0360 A20B10090360 A2OB-1OO9-O36O

A20B-1009-0360 | برد مدار چاپی سری FANUC A20B-1009 — CNC / PCB رابط ربات / قطعه یدکی جایگزین

سری A20B-1009 - رابط و الکترونیک کنترل

سری فرعی A20B-1009 در محدوده برد مدار A20B FANUC طیف وسیعی از PCBهای رابط و کنترل مورد استفاده در کابینت های کنترلر و ربات FANUC را پوشش می دهد. بردهای این سری عملکردهای رابط خاصی را در کنترلر انجام می دهند - مدیریت سیگنال ها بین منطق اصلی سیستم کنترل و لوازم جانبی ماشین متصل، مدارهای ایمنی، یا سیستم های I/O.

A20B-1009-0360 برد خاص در موقعیت 0360 در این سری است. این عملکرد رابط مورد نیاز سیستم FANUC را که در آن نصب شده است، ارائه می‌کند و برد جایگزین عملکرد کامل را هنگامی که واحد اصلی دچار نقص می‌شود، بازیابی می‌کند.

اطلاعات کلیدی محصول

تابلوهای رابط در سیستم های FANUC - نقش عملیاتی آنها

در کابینت کنترلر FANUC، بردهای رابط، منطق کنترل و اتصالات سمت میدان دستگاه را پل می کنند. بسته به برد خاص، این می تواند شامل موارد زیر باشد:

• رابط مدار ایمنی:نظارت بر مدارهای توقف اضطراری، اینترلاک و رله ایمنی و برقراری ارتباط وضعیت آنها با منطق اصلی کنترلر
• تبدیل سیگنال I/O:تطبیق انواع سیگنال ها و ولتاژهای سطح میدان با فرمت های مورد انتظار CNC یا باس کنترلر ربات
• اتصالات جانبی:ارائه نقاط اتصال برای پانل های اپراتور خارجی، لوازم جانبی ماشین ابزار، یا افکت های انتهایی ربات

A20B-1009-0360 عملکرد رابط خاص اختصاص داده شده به شکاف خود را در معماری سیستم انجام می دهد. خرابی آن قابلیت رابط را از بین می برد - سیستم ممکن است بسته به بحرانی بودن مسیر رابط، هشدار دهد، عملکردهای جانبی خاصی را از دست بدهد یا خاموش شود.

سناریوهای کاربردی

خطای رابط کنترلر ربات:یک کنترل کننده ربات FANUC پس از یک رویداد قدرت، ارتباط خود را با یک رابط ماشین خاص از دست می دهد. Diagnosis A20B-1009-0360 را به عنوان برد آسیب دیده شناسایی می کند. جایگزینی رابط و تعامل ربات با تجهیزات ماشین متصل را بازیابی می کند.

تعمیر و نگهداری کنترلر CNC:تعمیر و نگهداری معمول یا بازرسی پس از خطا، A20B-1009-0360 را به عنوان نیاز به تعویض در طول سرویس کنترلر شناسایی می کند. نصب تخته جایگزین در طول پنجره تعمیر و نگهداری برنامه ریزی شده از قطع شدن برنامه ریزی نشده جلوگیری می کند.

موجودی لوازم سرد:یک مرکز تولیدی که ربات FANUC یا سیستم‌های CNC را اجرا می‌کند، A20B-1009-0360 را به‌عنوان یک یدکی محلی نگهداری می‌کند و امکان تعویض برد در همان روز را بدون انتظار برای ارسال قطعات فراهم می‌کند.

سوالات متداول

Q1: A20B-1009-0360 چگونه از شماره قطعات مجاور سری A20B-1009 متمایز می شود؟

شماره قطعات مجاور در سری A20B-1009 (مانند -0350، -0380، -0390) نشان دهنده بردهای عملکردی مختلف برای موقعیت های مختلف در سیستم کنترل است. آنها ویژگی های نسل و فرمت فیزیکی یکسانی دارند اما پیکربندی مدارهای مختلفی را برای نقش های رابط مختلف دارند. همیشه قبل از سفارش تعویض، شماره قطعه دقیق روی برد نصب شده را بررسی کنید.

Q2: آیا می توان A20B-1009-0360 را به جای دیگر بردهای سری A20B-1009 استفاده کرد؟

شماره هر قطعه در سری A20B-1009 یک برد مجزا با مدارهای خاص برای عملکرد و شکاف خاصی است. شماره قطعات در همان سری قابل تعویض نیستند. نصب برد اشتباه در یک شکاف می‌تواند منجر به شروع نشدن سیستم، ایجاد آلارم‌های دائمی یا قطعات آسیب دیده شود.

Q3: چه نسل‌هایی از سیستم FANUC از A20B-1009-0360 استفاده می‌کنند؟

سری A20B-1009 در چندین نسل FANUC CNC و کنترلر ربات ظاهر می شود. مدل‌های کنترل‌کننده خاصی که از A20B-1009-0360 استفاده می‌کنند در فهرست قطعات یدکی هر سیستم مشخص شده‌اند. قبل از سفارش، با بررسی مستندات قطعات یدکی سیستم هدف، سازگاری را تأیید کنید.

Q4: آیا A20B-1009-0360 مختص سیستم های CNC است یا در روبات های FANUC نیز استفاده می شود؟

بردهای سری A20B-1009 هم در کنترلرهای CNC FANUC و هم در کابینت های کنترلر روبات FANUC استفاده می شوند، زیرا معماری مکانیکی و باس واحدهای کنترل FANUC در خطوط تولید مشترک است. استقرار خاص A20B-1009-0360 بستگی به سیستمی دارد که در ابتدا در آن نصب شده است.

Q5: پس از نصب A20B-1009-0360 جایگزین، چه آزمایشی باید انجام شود؟

پس از نصب برد تعویض و روشن کردن سیستم، بررسی کنید که:

1. سیستم خودآزمایی روشن شدن را بدون آلارم های مربوط به عملکرد برد تعویض شده کامل می کند
2. تمام عملکردهای ماشین یا ربات که قبلاً به این برد نسبت داده شده بود به درستی کار می کنند
3. هر دستگاه جانبی متصل شده (پانل های اپراتور، دستگاه های ورودی/خروجی) به طور عادی ارتباط برقرار می کند

جایگزینی را در گزارش تعمیر و نگهداری دستگاه از جمله تاریخ، اصلاح برد نصب شده و هرگونه مشاهداتی در طول راه اندازی مجدد ثبت کنید.
