FANUC BOARD UNIT A20B10060489 A2OB-1OO6-O489 A20B-1006-0489

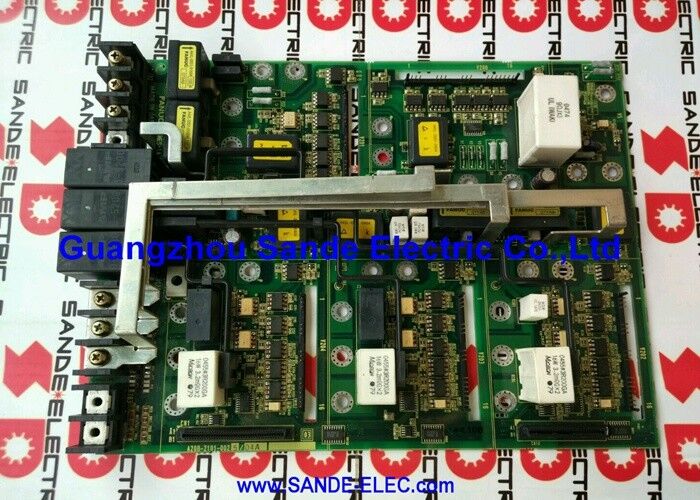

A20B-1006-0489 FANUC Alpha SPM-30 Spindle Amplifier Power PCB A06B-6088-H230 / ژاپن / با A20B-2902-0390 و A16B-2202-043x

SPM: ماژول محرک اسپیندل در سیستم آلفا

در یک کابینت محرک سری FANUC Alpha، SPM (ماژول قدرت اسپندل) موتور اصلی اسپندل ماشین آلات را هدایت می کند.SPM ولتاژ بس DC را از PSM (ماژول منبع برق) دریافت می کند و آن را به خروجی AC فرکانس متغیر برای موتور پیچ تبدیل می کند.

SPM-30 یک اسپینل 30kW را اداره می کند یک سطح قدرت معمول برای مراکز ماشینکاری با اندازه موتور اسپینل در محدوده 22 30kW، پوشش طیف گسترده ای از عملیات ماشینکاری عمومی.

در داخل ماژول SPM-30، سه PCB متمایز با هم کار می کنند:

صفحه برق (A20B-1006-0489):پی سی بی اصلی سیم کشی و مسیر قدرت. این اتصال های جریان بالا را حمل می کند دخل بس DC ، خروجی سه فاز AC به موتور پیچ و رابط دستگاه قدرت.

صفحه شلیک (A20B-2902-0390):پالس های درایو دروازه را برای دستگاه های سوئیچ IGBT تولید می کندتخته شلیک دستورات کارت کنترل را به سیگنال های دروازه دقیق میکروسکنید تبدیل می کند که برای کنترل دقیق سرعت میله و گشتاور مورد نیاز است.

کارت کنترل (A16B-2202-043x یا A16B-2203-033x):لایه هوش، دستورات سرعت پیچ را از CNC دریافت می کند، حلقه های کنترل سرعت و جریان را اجرا می کند، بازخورد رمزگذاری کننده را پردازش می کند و به تخته شلیک دستور می دهد.

اطلاعات کلیدی محصول

30kW خروجی اسپندل چه این سطح قدرت پوشش می دهد

ماژول SPM-30 برای 30kW خروجی پیوسته اسپندل نامگذاری شده است. در زمینه موتورهای اسپندل مرکز ماشینکاری، 30kW شامل:

• مراکز ماشینکاری با سرعت بالا با چرخش متوسط در چرخش های بالا
• مرکز های فرعی ماشینکاری عمومی با محدوده 15000-20000 دور در دقیقه
• مراکز تراش افقی که نیاز به قدرت پایدار در گشتاور متوسط دارند

30 کیلو وات به کل قدرت خروجی مداوم اشاره دارد. قدرت اوج کوتاه مدت در طول عارضه های شتاب معمولاً از این مقدار بیشتر است.

سناریوهای کاربرد

خطای تخته برق SPM-30:یک محرک اسپندل مرکز ماشینکاری یک هشدار بیش از حد مداوم را ایجاد می کند که با موتور یا بار مکانیکی ارتباط ندارد. کارت کنترل و تخته شلیک را به درستی آزمایش کنید.صفحه برق A20B-1006-0489 به عنوان خطای شناسایی شده استتعويض تخته باعث برقراري کار طبيعي اسپندل ميشه

سرویس ماژول SPM-30:در طول یک تعمیر و ترمیم برنامه ریزی شده ماژول محرک میله ای، صفحه قدرت A20B-1006-0489 در کنار صفحه شلیک به عنوان بخشی از تجدید کامل PCB برای یک سیستم محرک میله ساعت بالا جایگزین می شود.

پس از خطا:یک ماژول اسپیندل به دلیل بروز ولتاژ بیش از حد یک اتوبوس DC دچار نقص داخلی می شود. هیئت مدیره قدرت آسیب قطعات قابل مشاهده ای را نشان می دهد.در ترکیب با تأیید صفحه شلیک و کارت کنترل، ماژول چرخ دنده را به مشخصات کامل کار بازگرداند.

سوالات عمومی

س1: آیا A20B-1006-0489 به صورت جداگانه فروخته و نصب می شود یا فقط به عنوان بخشی از یک ماژول کامل؟

برخی از سازمان های خدمات A20B-1006-0489 را به عنوان یک صفحه جداگانه برای جایگزینی در سطح تعمیر ارائه می دهند.تنها ماژول کامل A06B-6088-H230 را به عنوان یک مجموعه عرضه کنید نه PCB های جداگانه به تنهاییاینکه آیا عرضه ی تک صفحه یا عرضه ی ماژول کامل روش درست است بستگی به تشخیص خطا دارد: یک خرابی تائید شده ی تک صفحه از تعویض تک صفحه پشتیبانی می کند.آسیب گسترده به ماژول (بردهای متعدد)، دستگاه های قدرت) بهتر با جایگزینی کامل ماژول حل می شود.

س2: عملکرد صفحه شلیک A20B-2902-0390 چیست و چگونه با A20B-1006-0489 تعامل دارد؟

تخته شلیک سیگنال های محرک دروازه (پالس های PWM) را برای ترانزیستورهای IGBT در مرحله خروجی SPM-30 تولید می کند.سیگنال های درایو دروازه از طریق صفحه برق (A20B-1006-0489) عبور می کنند تا به ترمینال های دروازه IGBT برسند.. اگر تخته شلیک باعث ایجاد زمان بندی نادرست دروازه شود، تخته قدرت این سیگنال های نادرست را به دستگاه های قدرت منتقل می کند که منجر به عدم تعادل جریان، گرمایش بیش از حد یا خرابی قطعات می شود.تشخیص خطا باید قبل از تعویض فقط یکی از دو تخته به درستی کار کنند.

سوال 3: تفاوت SPM-30 (A06B-6088-H230) با نوع جدید A06B-6102-H230 چیست؟

هر دو از صفحه قدرت A20B-1006-0489 استفاده می کنند اما با بازنگری های کارت کنترل و نسخه های نرم افزاری مختلف. H230 در سری A06B-6088 از کارت های کنترل در سری A16B-2202-043x استفاده می کند.A06B-6102-H230 از کارت های کنترل از سری A16B-2203-033x با نرم افزار به روز شده (نسخه ROM 9D20 یا بعد از آن) استفاده می کندهیئت مدیره قدرت بین این انواع متداول است زیرا سخت افزار محرک موتور یکسان است. تفاوت در قابلیت نرم افزار کنترل است.

سوال 4: ماژول SPM-30 چه ویژگی های حفاظتی را ارائه می دهد؟

SPM-30 در برابر جریان بیش از حد (برآمد برقی بیش از محدودیت ها) ، ولتاژ بیش از حد اتوبوس DC (از PSM یا بازسازی) ، مدار کوتاه فاز به فاز و فاز به زمین محافظت می کند.درجه حرارت بیش از حد (رصد درجه حرارت حرارتی)این حفاظت ها در سراسر استیک سه تخته اجرا می شود: کارت کنترل بیشتر شرایط را نظارت می کند و به تخته شلیک دستور می دهد تا پالس های دروازه را در صورت نقص غیرفعال کند.;هیئت مدیره برق از طریق اتصالات ترمیستور به نظارت حرارتی کمک می کند.

س5: کد های هشدار SPM الفا که نشان دهنده نقص صفحه برق هستند چیست؟

آلارم های FANUC Alpha SPM مربوط به مسائل مربوط به صفحه برق عبارتند از: آلارم SPM 24 (آلارم IPM)نشان دهنده یک مشکل در محرک دروازه IGBT یا دستگاه تغذیه که از طریق صفحه برق هدایت می شود)؛ آژیر SPM 01 (سرانجام بیش از حد موتور) ؛ و آژیر SPM 12 (سرانجام بیش از حد حرارتی). آژیرهای بیش از حد جریان یکبار رخ می دهد می تواند ناشی از افزایش بار گذرا باشد.اما آلارم های مداوم یا بلافاصله تکراری خصوصا آلارم های IPM بدون هیچ نقص موتور یا خرابی خارجی شناسایی شده به هیئت مدیره برق به عنوان یک کاندید جایگزین اشاره می کند.
