| محل منبع | ژاپن |
| نام تجاری | FANUC |
| گواهی | CE ROHS |
| شماره مدل | A20B-1006-0482 |
شماره بخش:A20B-1006-0482
تولید کننده:شرکت FANUC (ژاپون)
نوع محصول:صفحه سیم کشی پایه اسپیندل درایو (PCB بخش قدرت)
مجموعه تخته:A20B-1006
خانواده درایو:A06B-6088 ماژول های تقویت کننده اسپندل سری آلفا
واحدهای محرک سازگار:A06B-6088-H226 (SPM-26) ، A06B-6088-H230 (SPM-30)
PCB های کنترل مرتبط:A16B-2202-0432 (کارت کنترل)
رم مرتبط:A20B-2902-0390
ولتاژ ورودی:اتوبوس 283 و325 ولت DC
وضعیت:تولید توسط سازنده متوقف شد

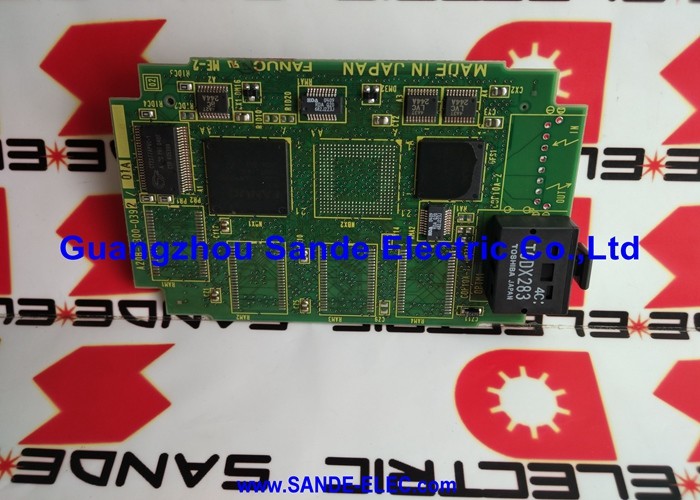

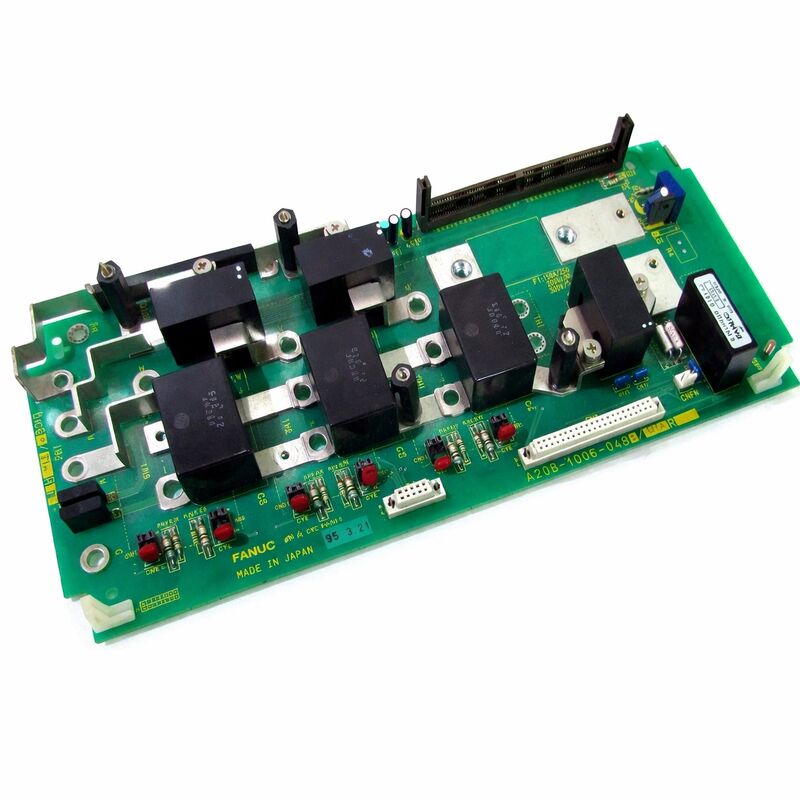

A20B-1006-0482 هیئت مدیره سیم کشی پایه PCB بخش قدرت برای ماژول های تقویت کننده اسپندل 6088 سری Alpha FANUC است.
در معماری درایو اسپندل آلفا، هر ماژول شامل دو صفحه مدار چاپی از نظر عملکردی متمایز است: صفحه کنترل، که هوش سطح سیگنال درایو را مدیریت می کند،و هیئت مدیره سیم کشی (همچنین به عنوان هیئت مدیره قدرت یا هیئت مدیره پایه نامیده می شود)، که اجزای مرحله قدرت را حمل می کند ترانزیستورهای جریان بالا، مدارهای سنجش جریان، درایورهای دروازه و اتصالات اتوبوس قدرت سنگین به موتور و اتوبوس DC.
A20B-1006-0482 هیکل سیم کشی است که در ماژول های اسپندل آلفا A06B-6088-H226 (SPM-26، کلاس 26kW) و A06B-6088-H230 (SPM-30، کلاس 30kW) نصب شده است.
اینها ماژول های بزرگتر در سری 6088 هستند که موتورهای چرخ دار با چرخش بزرگ را در کاربردهای سخت ماشینکاری استفاده می کنندمراکز آسیاب، و مراکز بزرگ چرخش که در آن پیچ نیاز به حفظ سرعت ثابت و گشتاور تحت بار برش قابل توجهی.
نام "بورد سیم کشی پایه" نشان دهنده موقعیت فیزیکی این برد در پایین استیک برد ماژول درایو است.
تخته کنترل (A16B-2202-0432) بالای آن نصب شده است و از طریق کانکتورها که سیگنال های کنترل را به مرحله قدرت منتقل می کنند، ارتباط برقرار می کند.
تخته سیم کشی سیگنال های دروازه را از تخته کنترل دریافت می کند و از آنها برای تغییر ترانزیستورهای قدرت استفاده می کند، تولید فرکانس متغیر،خروجی ولتاژ متغیر که موتور پیچ را حرکت می دهد.
| پارامتر | ارزش |
|---|---|
| شماره بخش | A20B-1006-0482 |
| تولید کننده | شرکت FANUC |
| نوع محصول | تخته سیم کشی پایه محرک اسپندل |
| مجموعه تخته ها | A20B-1006 |
| درایوهای سازگار | A06B-6088-H226 (SPM-26) ، A06B-6088-H230 (SPM-30) |
| هیئت کنترل وابسته | A16B-2202-0432 |
| ورودی اتوبوس DC | ۲۸۳٫۳۲۵ ولت |
| کلاس موتور اسپیندل | آلفا 26، آلفا 30، آلفا P40 (بسته به مدل) |
| منشاء | ژاپن |
| دمای کار | 0 55°C |
| وضعیت | تولید توسط سازنده متوقف شد |
| شرایط موجود | جدید (فاضل) / بازسازی شده / تعمیر شده / مبادله |
ماژول های سری 6088 در معماری درایو اتوبوس مشترک الفا FANUC کار می کنند. PSM (ماژول منبع برق) AC سه فاز ورودی را به یک اتوبوس DC تنظیم شده تبدیل می کند.ماژول تقویت کننده اسپندل از این اتوبوس استفاده می کند و خروجی سه فاز AC را به موتور اسپندل تولید می کنددر داخل ماژول SPM، تبدیل قدرت روی صفحه سیم کشی اتفاق می افتد.
مرحله قدرت صفحه سیم کشی از دستگاه های IGBT (Transistor Bipolar Gate Insulated) استفاده می کند.IGBT ها ظرفیت جریان بالا و ولتاژ اشباع پایین ترانزیستورهای دوقطبی را با کنترل دروازه ولتاژ محور MOSFET ها ترکیب می کنند.
برای کاربردهای محرک اسپندل که در آن ترانزیستورها باید جریان چند صد آمپر را با صدها ولت تغییر دهند، هزاران بار در ثانیه IGBT ها فناوری مناسب هستند.
مدارهای درایو در A20B-1006-0482 سیگنال های دقیق درایو را که این IGBT ها نیاز دارند تولید می کنند.
سنجش جریان یکی دیگر از کارکردهای کلیدی تخته سیم کشی است.
جریان واقعی موتور در هر فاز اندازه گیری شده و به صفحه کنترل گزارش می شود.حلقه جریان هیئت مدیره مقایسه جریان فرمان (از حلقه سرعت) به جریان اندازه گیری شده و تنظیم چرخه PWM کار برای بستن خطا.
بدون سنجش دقیق جریان، کنترل جریان حلقه بسته نمی تواند کار کند و موتور چرخش درست را تولید نمی کند.
نام SPM-26 و SPM-30 نشان دهنده کلاس قدرت ماژول پیچ است.
این ماژول ها برای سخت ترین کاربردهای اسپندل در سری آلفا استفاده می شوند. مراکز بزرگ ماشینکاری که نرخ های بالا از مواد نیاز به عملکرد مداوم اسپندل با قدرت بالا دارند.و کاربردهای آسیاب دقیق که در آن سرعت ثابت اسپندل تحت بار متغیر برای کیفیت قطعات حیاتی است.
موتورهای اسپندلی که توسط این ماژول ها الفا 26، الفا 30، الفا P40 و موتورهای فرعی مشابه نیاز به ظرفیت جریان و قدرت دارند که تنها انواع بزرگتر 6088 می توانند ارائه دهند.
انتخاب قطعات و مدیریت حرارتی صفحه سیم کشی با این سطوح فعلی مطابقت دارد.
اجرا کردن یک صفحه سیم کشی با رتبه پایین تر در یک برنامه درایو با قدرت بالاتر منجر به بار بیش از حد حرارتی قطعات می شود.
جدایی الکترونیک کنترل از الکترونیک قدرت در سری 6088 دارای مزایای عملی نگهداری است.مشخص کردن اینکه کدام صفحه منبع خطا است، قطعات جایگزین را تعیین می کند..
این در مقایسه با جایگزینی ماژول محرک کامل هزینه را صرفه جویی می کند.
یک خطا در صفحه کنترل (A16B-2202-0432) به طور معمول آلارم های مربوط به کنترل را تولید می کنداشتباهات پردازش بازخورد بدون لزوماً اضافه بار کردن یا آسیب رساندن به مرحله قدرت.
یک نقص در صفحه سیم کشی (A20B-1006-0482) به طور معمول آلارم های مربوط به قدرت را تولید می کندنقص درایو دروازه یا منجر به عدم صحیح یا عدم قدرت موتور بدون علائم سمت کنترل می شود.
تشخیص اینکه کدام هیئت مسئول خطاست، تصمیم جایگزین کردن را هدایت می کند.
جایگزینی فقط صفحه معیوب از هزینه در یک صفحه کاربردی که فقط در حال اشتراک گذاری ماژول درایو با یک شکست جلوگیری می کند.
Q1: درایو اسپندل آلارم IGBT را نشان می دهد (اغلب به عنوان یک کد آلارم تک کاراکتر نمایش داده می شود). هیئت کنترل آزمایش شده و تایید شده است. آیا A20B-1006-0482 محل احتمالی خطا است؟
آلارم های IGBT که با یک صفحه کنترل تایید شده خوب ادامه دارند به ماژول IGBT یا مدار درایو دروازه صفحه سیم کشی اشاره می کنند.
آلارم IGBT می تواند ناشی از یک IGBT شکست خورده (شورت سرک یا مدار باز) ، از یک مدار درایو دروازه که دیگر سیگنال های سوئیچ صحیح را ارائه نمی دهد،یا از یک خطای سنجش جریان که باعث می شود درایو به اشتباه جریان موتور را به عنوان بیش از حد حد بیش از حد افزایش یابد.
همه این نقص ها در صفحه سیم کشی قرار دارند. جایگزینی صفحه یا جایگزینی ماژول IGBT پاسخ مناسب است.
سوال2: موتور اسپندل در سرعت های خاص صدا غیرمعمولی تولید می کند اما هیچ آژیر ایجاد نمی شود. موتور و کابل موتور بدون آسیب تایید شده است. آیا این می تواند صفحه سیم کشی باشد؟
صداي غيرمعمولي در سرعت هاي خاص بدون آلارم نشان ميده که در حال حاضر در خروجي موتور نارسايي وجود داره
If one phase of the wiring board's power stage is producing asymmetric current — due to a degraded IGBT or gate drive issue — the motor will receive unbalanced current and produce torque ripple that manifests as noise or vibration.
این سر و صدا وابسته به سرعت است زیرا با هارمونیک های فرکانس سوئیچینگ مرتبط است.
جریان های خروجی موتور را در تمام سه فاز در حالی که حالت سر و صدا را بازتولید می کند، بررسی کنید؛ جریان های فاز نامتقارن یک خط خط سیم کشی را تایید می کنند.
سوال 3: یک جایگزین A20B-1006-0482 به دست آمده است. آیا تفاوت هایی بین -0482 و -0483 وجود دارد که بر قابل تعویض بودن تأثیر بگذارد؟
A20B-1006-0482 و A20B-1006-0483 نسخه های نزدیک در یک خانواده صفحه سیم کشی برای سری 6088 هستند.آنها با مدل های مختلف درایو و امتیازات فعلی در محدوده SPM مرتبط هستند.
-0482 برای استفاده در درایوهای SPM-26 و SPM-30 مستند شده است.
-0483 با سایر رتبه های SPM در این سری مرتبط است.
این ها لزوما قابل تعویض نیستند، ظرفیت حمل و نقل فعلی و طراحی حرارتی ممکن است متفاوت باشد.
همیشه تخته را با مدل محرک خاصی که برای آن طراحی شده مطابقت دهید.
سوال 4: درایو بیش از ده سال است که در حال استفاده است. کدام قطعات در A20B-1006-0482 بیشتر احتمال دارد که به سن مربوط شود؟
خازن هاي الکتروليتيکي بر روي بخش منبع برق دريچه ي تخته سيم سازي، مسئله ي اوليه ي پيري هستند.این خازن ها ولتاژ های ثابت DC را که مدار های دروازه محرک نیاز دارند برای تغییر IGBT به درستی حفظ می کنند.
با افزایش سن، ظرفیت آنها کاهش می یابد و ESR افزایش می یابد، و تنظیم منبع تغذیه دروازه را کاهش می دهد.
این می تواند باعث ایجاد خطاهای متناوب IGBT شود که به عنوان آلارم های گاه به گاه و دشوار برای تولید مجدد ظاهر می شوند.
ماژول های IGBT خود نیز دارای عمر خدمت محدود هستند. چرخه حرارتی آنها در طول یک دهه استفاده به تدریج سیم های اتصال و اتصالات جوش در داخل ماژول را تحت فشار قرار می دهد.
سوال 5: آیا این صفحه فقط برای سری A06B-6088 خاص است یا می تواند در سایر خانواده های محرک های فنوک استفاده شود؟
A20B-1006-0482 به طور خاص برای سری ماژول های A06B-6088 Alpha طراحی شده است.
طرح کنتاکتور، قرار دادن قطعات، رابط حرارتی و امتیازات الکتریکی با معماری مکانیکی و الکتریکی ماژول 6088 مطابقت دارد.
قابل تعویض با تخته های سیم کشی از سایر خانواده های محرک های فنوک (مانند محرک های 6064، 6078 یا سری 6096 بعدی) نیست.که از مشخصات مختلف صفحه سیم کشی استفاده می کنند که با معماری های محرک مربوطه آنها مطابقت دارند.
