شماره بخش:A20B-1006-0481
تولید کننده:شرکت FANUC (ژاپون)
نوع محصول:PCB قدرت تقویت کننده اسپندل (بنیاد / هیئت مداری سیم کشی)
مجموعه تخته:A20B-1006
درایو سازگار:A06B-6088-H222 (SPM-22 Alpha Spindle Amplifier Module)

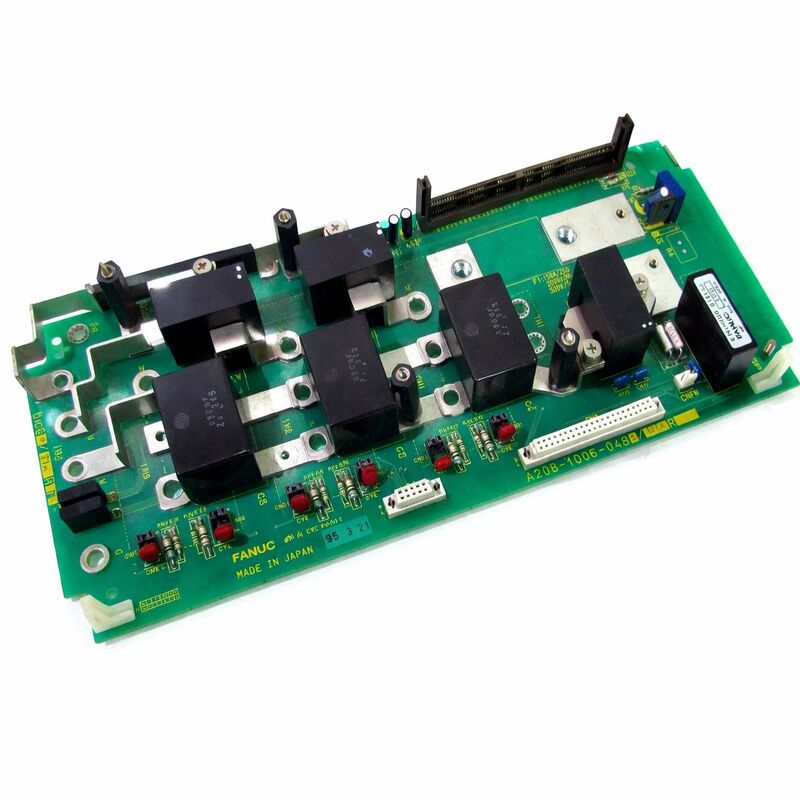

A20B-1006-0481 PCB بخش قدرت صفحه سیم کشی پایه در داخل ماژول تقویت کننده اسپندل الفا A06B-6088-H222 FANUC ، SPM-22 است.
در معماری 6088 سری Alpha spindle drive، هر ماژول شامل یک مجموعه لایه دار از تخته ها است که عملکردهای متمایزی را انجام می دهند:کارت کنترل (A16B-2202-0432) اطلاعات سطح سیگنال را مدیریت می کند.، تخته شلیک (A20B-2902-0390) سیگنال های محرک دروازه را فراهم می کند،و A20B-1006-0481 صفحه مرحله قدرت است که کنترل سوئیچ ترانزیستور در حال حاضر بالا است که در واقع در حال حرکت موتور پیچ.
SPM-22 یک تقویت کننده اسپندل 22 کیلو وات است که در میان مدل های SPM-15 و SPM-26 قرار دارد.و موتورهای اسپندلی Alpha P30، با استفاده از حسگر M یا بازخورد کدگر موقعیت برای کنترل سرعت و جهت.
ماژول 150 میلی متر عرض دارد، دارای فن های خنک کننده داخلی و خارجی با یک سینک خارجی است.و دارای صفحه نمایش دوگانه هفت بخش LED است که وضعیت کار و کد های هشدار را نشان می دهد.
A20B-1006-0481 ترانزیستورهای قدرت IGBT و مدارهای سنجش جریان مرتبط با آنها را حمل می کند که جریان کامل موتور را اداره می کنند 95A خروجی نامی در ولتاژ اتوبوس DC (283 325V).
در اين سطوح جريان و ولتاژ، اجزاي اين تخته در زمان کار طبيعي تحت فشار الکتريکي و حرارتي قابل توجه قرار ميگيرند.
پیری قطعات، به ویژه خود ماژول های IGBT و خازن های الکترولیتیک در بخش منبع تغذیه دروازه، عمر عملی صفحه را تعیین می کند.
| پارامتر | ارزش |
|---|---|
| شماره بخش | A20B-1006-0481 |
| تولید کننده | شرکت FANUC |
| نوع محصول | PCB تقویت کننده قدرت اسپندل |
| مجموعه تخته ها | A20B-1006 |
| درایو سازگار | A06B-6088-H222 (SPM-22) |
| ورودی اتوبوس DC | ۲۸۳٫۳۲۵ ولت |
| جریان خروجی نامی | 95A |
| موتورهای سازگار | آلفا 22، آلفا 15، آلفا P22، آلفا P30 |
| خنک کننده | بخاری خارجی + فن های داخلی و خارجی (ماژول 150 میلی متری) |
| نمایش وضعیت | LED دوگانه هفت بخش (در ماژول محرک کامل) |
| منشاء | ژاپن |
| شرایط موجود | از طریق جایگزینی یا تعمیر کامل ماژول درایو |
The A06B-6088-H222 belongs to FANUC's Alpha series drive system — the architecture that pairs a shared PSM (Power Supply Module) with separate servo amplifier modules (SVM) and spindle amplifier modules (SPM) on a common DC bus.
PSM اتوبوس DC را از منبع AC سه فاز ورودی تولید می کند. SPM-22 از این اتوبوس استفاده می کند و آن را به خروجی سه فاز فرکانس متغیر تبدیل می کند که موتور پیچ را هدایت می کند.
در داخل SPM-22، A20B-1006-0481 جایی است که این تبدیل قدرت اتفاق می افتد.
ترانزیستورهای IGBT روی این صفحه ولتاژ اتوبوس DC را تغییر می دهند تا خروجی سه فاز سینوزویدی تولید کنند. هر IGBT باید هزاران بار در ثانیه از کاملا خاموش به کاملا روشن و عقب تغییر کند،با زمان بندی دقیق و چرخه کاری کنترل شده توسط سیگنال های دروازه از تخته شلیک بالا.
خروجی سوئیچ شده حاصل، پس از فیلتر شدن در حثیت موتور، جریان سینوزویدی صاف را تولید می کند که میدان مغناطیسی چرخش را در موتور پیچ ایجاد می کند.
درجه بندی خروجی 95A به این معنی است که هر فاز از خروجی SPM-22 می تواند به طور مداوم 95 آمپر ارائه دهد.
این یک مقدار قابل توجهی از قدرت الکتریکی را در ولتاژ اتوبوس DC نشان می دهد، این مربوط به رتبه بندی کامل 22kW است.
ترانزیستورها و مدیریت حرارتی آنها باید این جریان را به طور مداوم در طول عملیات برش سنگین مدیریت کنند.
مهم ترین دانش عملی برای نگهداری محرک های اسپندل سری 6088، تمایز بین نقص های صفحه کنترل و نقص های صفحه قدرت است.این تمایز تعیین می کند که کدام صفحه را جایگزین کند..
خطاهای صفحه کنترل (A16B-2202-0432) باعث ایجاد آلارم مربوط به ارتباطات، پردازش پارامترها، پردازش بازخورد و عملکردهای سطح نرم افزار درایو می شود.درایو ممکن است کد های هشدار که نشان دهنده خطاهای ارتباطی با CNC تولید، عدم تطابق پارامترها، یا ناهنجاری های سیگنال بازخورد.
مرحله برق ممکن است از نظر الکتريکي سالم باشد
خطاهای صفحه برق (A20B-1006-0481) باعث ایجاد آژیرهای مربوط به جریان بیش از حد، خطاهای IGBT، خرابی ترانزیستورها و خطاهای سنجش جریان می شود.
موتور ممکن است جریان خروجی نادرست یا غایب دریافت کند. در موارد شدید ، مانند اتصال کوتاه ترانزیستور ، درایو ممکن است محافظت از ورودی خود را فعال کند و به طور کامل متوقف شود.
مشخص کردن اینکه قبل از سفارش جایگزینی، کدام صفحه اشتباه دارد، از هزینه و تاخیر در جایگزینی یک صفحه سالم جلوگیری می کند.
خواندن کد هشدار خاص از صفحه نمایش LED درایو و نقشه برداری آن به دسته خطای مناسب نقطه شروع برای این تشخیص است.
سیاست FANUC و شیوه اکثر ارائه دهندگان خدمات تخصصی این است که A20B-1006-0481 را به عنوان یک صفحه مستقل بفروشید.
این صفحه به عنوان بخشی از یک مبادله کامل ماژول درایو SPM-22 یا به عنوان یک قطعه در سرویس تعمیر درایو در دسترس است.
این رویکرد از نظر عملکردی منطقی است: تأیید عملکرد صحیح صفحه نیاز به آزمایش آن تحت بار موتور واقعی در یک واحد محرک کامل دارد، نه روی یک بنک بدون موتور متصل.
هنگامی که یک نقص پیچ شناسایی شده است که از صفحه برق ناشی می شود، گزینه های عملی سرویس عبارتند از: جایگزینی کامل SPM-22 (سرعت ترین) ،تعمیر در سطح درایو که در آن قطعات خاص خراب شده بر روی صفحه قدرت شناسایی و جایگزین می شوند، یا تعویض ماژول IGBT در صورتی که مشکل به طور خاص در دستگاه IGBT باشد.
تمام این گزینه ها نیاز به واحد محرک کامل دارند.
Q1: SPM-22 یک کد هشدار IGBT را نشان می دهد و اسپندل نمی تواند کار کند. کارت کنترل آزمایش شده و خوب است. آیا A20B-1006-0481 محل خطا است؟
یک آلارم IGBT با یک کارت کنترل خوب تایید شده به صفحه برق اشاره می کند. آلارم های IGBT می توانند یک ترانزیستور شکست خورده (برنامه کوتاه یا باز) را نشان دهند،یک مدار IGBT شکست خورده که مانع از تغییر صحیح می شود، يا يه خطا در حسگر جريان
همه اینها در A20B-1006-0481 قرار دارند. در مواردی که IGBT خود کوتاه شده است، ممکن است آسیب به فیوز بس DC یا محافظت از مدار جلو نیز وجود داشته باشد.
قبل از شروع به کار در سطح تخته، فيوز هاي محافظتي درايو رو چک کنيد
سوال 2: پس از اینکه SPM-22 در یک آلارم بیش از حد جریان فعال می شود، برای مدتی از سر تنظیم می شود و قبل از اینکه دوباره فعال شود، به درستی کار می کند. الگوی تکرار می شود. این نشان می دهد در مورد هیئت مدیره برق چه می کند؟
آلارم های متناوب بیش از حد جریان که از سر تنظیم مجدد و تکرار می شوند، به جای خرابی کامل قطعات، یک مشکل حرارتی یا الکتریکی حاشیه ای را نشان می دهند.
شایع ترین علت این امر یک IGBT است که عملکردی حاشیه ای دارد. این IGBT از بررسی های روشن شدن درایو عبور می کند و با بار کمتر به درستی کار می کند، اما تحت فشار حرارتی کار با بار کامل شکست می خورد.
درایو حرکت می کند، قطعه خنک می شود، و دوباره کار می کند تا زمانی که استرس حرارتی تکرار شود.
قبل از اینکه تولید به دلیل یک شکست سخت متوقف شود، تعویض یا تعمیر کامل SPM-22 را ترتیب دهید.
سوال سوم: فن خنک کننده خارجی SPM-22 متوقف شده است. تعویض چقدر ضروری است و آیا بدون آن کار کردن می تواند به هیئت مدیره آسیب برساند؟
فن خارجی برای مدیریت حرارتی هیئت مدیره قدرت بسیار مهم است. ماژول های اسپندل سری FANUC 6088 در طول کار در ترانزیستورهای IGBT گرما قابل توجهی تولید می کنند.بدون جریان هوا کافی در حرارتی خارجی، دمای اتصال ترانزیستور از مرزهای امن فراتر خواهد رفت.
بدون فن خارجی در هنگام برش سنگین کار می کند باعث شکست حرارتی IGBT در عرض چند دقیقه تا چند ساعت بسته به بار می شود.
تولید را تا زمان تعویض فن ادامه ندهید ️ ماژول های IGBT بسیار گران تر از فن هستند.
Q4: A20B-1006-0481 و A20B-1006-0487 هر دو برای A06B-6088-H222 ذکر شده اند. آیا آنها قابل تعویض هستند؟
هر دو -0481 و -0487 هیئت مدیره قدرت هستند که در ماژول A06B-6088-H222 SPM-22 استفاده شده اند.
آنها انواع مختلفی در یک برنامه کاربردی هستند که به طور بالقوه نشان دهنده بازنگری های سخت افزاری یا تغییرات تولید در یک مدل محرک هستند.
اینکه آیا آنها در یک واحد محرک خاص قابل تعویض هستند بستگی به این دارد که کدام صفحه در ابتدا نصب شده است و آیا تفاوت تجدید نظر بر رابط حرارتی یا الکتریکی محرک تأثیر می گذارد.
با متخصص سرویس دهی که ماژول درایو را تامین می کند، به جای فرض کردن قابل تعویض، تایید کنید.
سوال 5: درایو SPM-22 از یک دستگاه خارج می شود. آیا می توان صفحه قدرت A20B-1006-0481 را نجات داد و به عنوان یک جایگزین برای یک SPM-22 دیگر استفاده کرد؟
نجات تخته قدرت از یک درایو خارج از کار امکان پذیر است، اما وضعیت آن باید قبل از اعتماد به آن در یک ماشین تولید دیگر ارزیابی شود.
بررسی ماژول های IGBT برای هرگونه نشانه آسیب ✓ تغییر رنگ، ترک یا شواهد فیزیکی از بیش از حد.اندازه گیری کاهش ولتاژ جلو IGBT و نشت برای تأیید اینکه آنها در مشخصات هستندوضعیت خازن های الکترولیتی را ارزیابی کنید.
یک تخته از یک ماشین خارج از استفاده ممکن است ساعات عملیاتی قابل توجهی و پیری قطعات داشته باشد که آن را برای سرویس مداوم بدون بازسازی مناسب نمی کند.
