برد مدار CNC
>
|
| محل منبع | ژاپن |
| نام تجاری | FANUC |
| گواهی | CE ROHS |
| شماره مدل | A20B-1005-0420 |

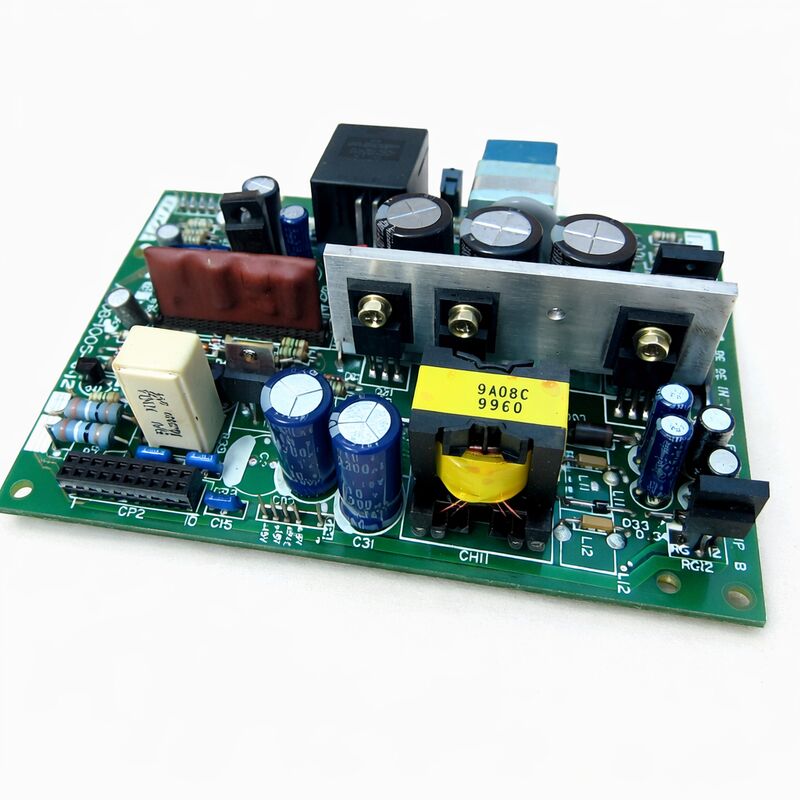

درFANUC A20B-1005-0420is the power supply PCB for FANUC's Series 16B/18B/21B generation CNC controllers — the "B-series" generation that bridges the earlier analogue A-series controls and the subsequent i-series digital controls، و که نشان دهنده دوره ای در دهه 1990 است که FANUC CNC انتخاب غالب در تولید جهانی ماشین آلات ابزار بود.
طراحی ورودی 24VDC A20B-1005-0420 ارزش درک دارد، زیرا نشان دهنده تغییر معماری عمدی از رویکرد PSU مورد استفاده در نسل های کنترل کننده FANUC قبلی است.
Earlier FANUC power supply designs (such as those in the Series 16A and 15A controllers) accepted AC mains input directly and included their own rectification and power factor correction stages on the PSU board.
روش سری B این مرحله اصلی قدرت را از صفحه ی PSU کنترل کننده ی CNC به یک صفحه ی جداگانه منتقل کرد.منبع برق 24VDC خارجی معمولاً یک منبع برق اختصاصی در حالت سوئیچ که در جای دیگری از کابینت الکتریکی ماشین نصب شده است.
دلایل این تغییر معماری عملی است. با جدا کردن تبدیل قدرت اصلی از صفحه داخلی PSU کنترل کننده CNC،FANUC ساده CNC صفحه A20B-1005-0420 فقط نیاز به رسیدگی به تبدیل DC به DC از 24V تامین شده به ولتاژ های تنظیم شده پایین تر مورد نیاز توسط منطق CNC و مدارهای آنالوگ.
تخته کوچکتر است، گرما کمتری تولید می کند و در نتیجه قابل اطمینان تر است.
منبع تغذیه 24VDC تغذیه صفحه به طور معمول از مدارهای دیگر 24VDC ماشین (سینسورها، سولنایدها،تماسگرها) برای جلوگیری از انتقال I / O در دستگاه از اتصال به منبع تغذیه داخلی CNC.
| پارامتر | ارزش |
|---|---|
| ولتاژ ورودی | 24VDC |
| نوع C | برای 16B، 18B (FS-18TB، FS-18GB) |
| نوع B | برای 21B، 210B (FS-21TB، FS-21MB) |
| نصب | پشت سر بر روی تخته I/O PSU |
| ریل های خروجی | +5V، ±15V و ریل های کمکی |
| سری | A20B-1005 |
| منشاء | ژاپن |
در قفسه های کنترل کننده FANUC سری 18B و 21B، مجموعه منبع برق شامل دو لایه است.لایه پایین تر، صفحه I/O PSU است. یک صفحه بزرگتر که رابط بین ورودی 24VDC را اداره می کند.، اتوبوس قدرت داخلی CNC و مدارهای I / O ماشین (ماژول های ورودی، ماژول های خروجی، رابط رله).
لایه بالایی، نصب شده به طور مستقیم در بالای صفحه I / O PSU در یک ترتیب piggyback، A20B-1005-0420 صفحه ای است که تولید ریل های DC دقیق تنظیم شده مورد نیاز توسط منطق CNC,حافظه، رابط سرو و الکترونيک نمايش
این ترتیب دو لایه اجازه می دهد تا تخته ها در هنگام پیدا کردن نقص جدا شوند. If the CNC's operator panel lights and I/O are functional (indicating the I/O PSU board is delivering 24V to the machine interface circuits) but the CNC's CPU and memory modules are not initialising (indicating a failure in the logic supply rails)، نقص در صفحه A20B-1005-0420 بالا یافت می شود.
برعکس، اگر هر دو دستگاه I / O و منطق CNC به طور همزمان شکست بخورند، مشکل ممکن است در منبع تغذیه 24VDC که کل مجموعه را تغذیه می کند باشد.
نوع -0420 (نوع C برای 16B / 18B، نوع B ظرفیت بزرگ برای 21B) سنگین ترین دو نوع رایج است.-0421 (که ظرفیت کوچک نوع B برای 21B است، و نوع C برای 18C/16C).
ماشین هایی که I/O بیشتری دارند، سیستم های servo بزرگتر، یا واحدهای نمایش قدرت بالاتر، نیاز به نوع -0420 با ظرفیت بالاتر دارند.
Substituting the lower-capacity -0421 in a machine requiring the -0420 may result in supply rail sag under full load — a common cause of intermittent alarms that are difficult to trace without measuring supply voltages under operational load.
شکست های منبع برق در نسل CNC سری B با الگوهای مشخصی که مهندسان تعمیرات با تجربه تشخیص می دهند:
به نظر مياد که سي ان سي مرده:هیچ نمایشگر، هیچ پاسخ فن از فن خنک کننده CNC، هیچ فعالیت LED در هر صفحه.
این نشان می دهد که یک شکست کامل در منبع برق وجود دارد. ابتدا منبع برق 24VDC را در ترمینال ورودی بررسی کنید، سپس فیوز های منفجر شده را در صفحه های PSU بررسی کنید، سپس خود A20B-1005-0420 را مشکوک کنید.
سي ان سي جزئي شروع ميکنه و بعد متوقف ميشه:CNC شروع به بوت کردن می کند LED ها به طور کوتاه در صفحه اصلی روشن می شوند ، صفحه نمایش یک صفحه نمایش راه اندازی را نشان می دهد ، سپس متوقف می شود و یک آلارم سیستم را نشان می دهد.
این نشان می دهد که یک منبع برق می تواند منبع جریان بار سبک (در طول راه اندازی با اکثر ماژول ها هنوز فعال نیست) باشد اما نمی تواند ولتاژ پایدار را تحت بار کامل حفظ کند.
ریل تغذیه +5 ولت را در حالت بارگذاری کامل سیستم اندازه گیری کنید. یک ریل که با تمام ماژول های فعال به زیر 4.75 ولت می افتد اما 5 را می خواند.05V با CNC در مرحله ی اولیه ی راه اندازی آن، یک منبع برق با ظرفیت فعلی ناکافی را تایید می کند..
آژیرهای سیستم متناوب مرتبط با دمای محیط:CNC در حالت سرد به درستی کار می کند، اما پس از ۳۰ تا ۶۰ دقیقه کار، آلارم های تصادفی (خطاهای تعادل حافظه، آلارم های سیستم) تولید می کند.
این نشانه کلاسیک پیری خازن الکترولیتیک است خازن ها عملکرد بهتر در سرما دارند و در هنگام گرم شدن ESR را افزایش می دهند.باعث می شود که ریل تغذیه در دمای عملیاتی افزایش یابد که مدارهای حافظه و منطق را مختل می کند.
هشدار 910 (خطای برابر SRAM) که ناشی از خرابی باتری نباشد:اگر باتری SRAM تایید شده خوب است اما هشدار 910 به طور متناوب ظاهر می شود، یک مشکل موج ولتاژ تغذیه مشکوک بعدی استو یک PSU با خازن های تخریب شده می تواند موج کافی برای ایجاد خطاهای برابر بدون ولتاژ تغذیه از باند تحمل نامی خود را تولید کند.
A20B-1005-0420 یکی از صفحه هایی است که اغلب در اکوسیستم تعمیرات سری B FANUC نگهداری می شود.دقیقا به دلیل نقش آن در تحویل قدرت به هر صفحه دیگر در سیستم ️ هر گونه کاهش عملکرد آن بر کل کنترل کننده تأثیر می گذارد.
مراکز خدمات تخصصی FANUC معمولاً شامل تعویض کامل خازن به عنوان یک روش استاندارد در طول تعمیرات عمده PSU ، صرف نظر از خطای ذکر شده است.
این رویکرد پیشگیرانه از نظر اقتصادی منطقی است: تعویض خازن کمترین هزینه را به تعمیر اضافه می کند.اما از بین می برد رایج ترین حالت شکست آینده قبل از آن را به ماشین به کارگاه بازگشت.
خدمات مبادله (فرستاندن یک واحد آزمایش شده بازسازی شده در ازای تخته معیوب، اغلب با گارانتی 6-12 ماه) عملی ترین راه برای به حداقل رساندن زمان توقف ماشین است.
Having a spare A20B-1005-0420 held on site is standard practice in facilities with multiple machines fitted with Series 18B or 21B controls — the part is common enough that the investment is easily justified against the daily production loss of an unplanned machine stoppage.
سوال 1: A20B-1005-0420 به عنوان یک نوع "سرعت بزرگ" توصیف می شود. چه چیزی به طور خاص در مقایسه با -0421 بزرگتر است؟
-0420 جریان خروجی کل بالاتر را در سراسر ریل های تنظیم شده خود نسبت به -0421. در معماری منبع برق FANUC برای سری B،همان صفحه فاکتور فرم با ارائه امتیازات مختلف جریان، به پیکربندی های کنترل کننده های مختلف خدمت می کند..
کنترل کننده هایی که دارای ماژول های I / O بیشتری، اتصال تقویت کننده سرو با قدرت بالاتر یا واحدهای نمایش بزرگتر هستند، جریان بیشتری از PSU را جذب می کنند؛ آنها به -0420 (سرعت بزرگ) نیاز دارند.
کنترل کننده های ساده تر با ماژول های کمتری جریان کمتری را جذب می کنند و از -0421 (سرعت کوچک) استفاده می کنند.
شماره های قطعات موجود در مستندات پیکربندی اصلی ماشین تایید می کنند که کدام نوع برای ماشین خاص درست است.
Q2: آیا تحمل ولتاژ تغذیه 24VDC می تواند بر عملکرد A20B-1005-0420 تأثیر بگذارد؟
بله. ورودی 24VDC به A20B-1005-0420 باید در محدوده ی تحمل ورودی مشخص شده ی صفحه ی کاربری باقی بماند. معمولاً 24VDC ±10% (21.6V تا 26.4V).ولتاژ های منبع زیر حداقل باعث می شود که کنورترهای داخلی DC-DC خارج از محدوده تنظیم خود کار کنند، کاهش ثبات ریل خروجی.
ولتاژ ها به طور قابل توجهی بالاتر از حداکثر خطر آسیب رساندن به حفاظت ورودی و قطعات سوئیچ صفحه.
اندازه گیری برق 24VDC باید در پایانه های ورودی صفحه PSU انجام شود (نه در خود واحد تغذیه،برای حساب افت ولتاژ کابل) و تایید شده در مشخصات قبل از نتیجه گیری هیئت مدیره PSU شکست خورده است.
سوال 3: پس از تعویض A20B-1005-0420 ، CNC آلارم 910 (خطای برابری SRAM) را نشان می دهد. آیا این خطای صفحه تعویض است؟
Alarm 910 immediately after a PSU board replacement suggests a supply voltage issue rather than a board fault — the new board may have slightly different output characteristics that expose an SRAM battery issue that the original board was masking، یا صفحه جایگزین ممکن است خروجی حاشیه ای داشته باشد که باعث بروز مشکلات حساسیت ولتاژ SRAM می شود.
اول ولتاژ باتری SRAM رو چک کن
سپس ریل های +5 و ±15 ولت را با سیستم کاملا بارگذاری شده اندازه گیری کنید. اگر تمام ولتاژ ها در محدوده مشخصات و باتری خوب باشد،بارگیری مجدد پارامترهای CNC از نسخه پشتیبان .
سوال 4: آیا A20B-1005-0420 با کنترل کننده های FANUC سری 20 و 21B سازگار است؟
سری 21B و سری 20 نسل های مختلف سخت افزاری با معماری های مختلف است.
A20B-1005-0420 به طور خاص برای سری 21B (و انواع مربوطه 210-B) طراحی شده است. سری 20 از یک مجموعه مختلف PSU استفاده می کند.
قبل از سفارش جایگزینی یک واحد برق، نسخه سیستم CNC خاص (سیری 20 در مقابل سری 21) را با مستندات سخت افزاری اصلی تأیید کنید.از آنجا که این دو سیستم در سطح PSU قابل تعویض نیستند.
س5: قبل از اینکه نتیجه گیری شود که تخته شکست خورده است، چه فیوز هایی در A20B-1005-0420 باید بررسی شوند؟
A20B-1005-0420 به طور معمول شامل یک یا چند فیوز نصب شده بر روی تخت است که خط ورودی 24VDC را محافظت می کند و در برخی از پیکربندی ها، ریل های خروجی جداگانه.
این فیوز ها با برداشتن تخته از قفسه قابل دسترسی هستند.
یک فیوز ورودی منفجر به طور یکسان به یک شکست کامل هیئت مدیره نشان می دهدهیچ فعالیت LED وجود ندارد، اما با تعویض فیوز حل می شود (و شناسایی آنچه که باعث بروز جریان بیش از حد شده است که آن را منفجر کرده است).
تمام فیوز های نصب شده روی صفحه را قبل از اینکه نتیجه گیری شود مدار تبدیل قدرت صفحه شکست خورده است، به صورت بصری و با یک تست کننده تداوم بررسی کنید.
یک فیوز که بلافاصله پس از تعویض دوباره منفجر شود نشان دهنده یک خطای واقعی جریان بیش از حد است که قبل از اینکه PSU بتواند به طور ایمن کار کند باید حل شود.
