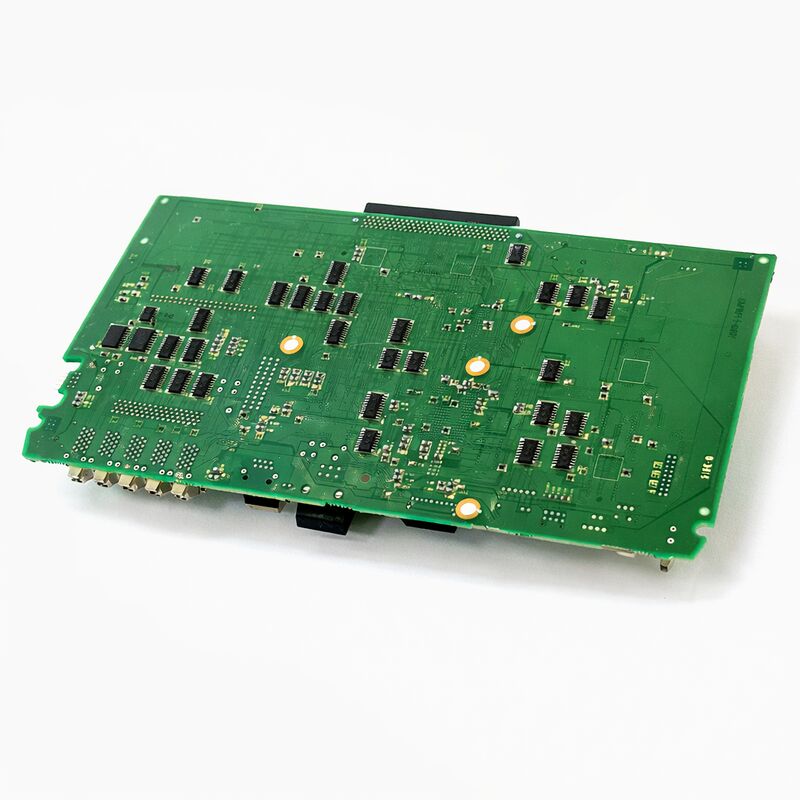

FANUC A16B-3200-0522 | برد اصلی CPU کنترل مستقل i-A — سری A16B-3200، برد اصلی CNC برای پیکربندی مستقل سری i، مبدا ژاپن
مرور کلی
برد FANUC A16B-3200-0522 متعلق به خانواده بردهای اصلی CPU سری A16B-3200 است که در نسل "A" سری i کنترلرهای CNC FANUC خدمت می کند — اولین نسلی که "i" را حمل می کند، که FANUC برای تمایز کنترلرهای با کارایی بالا و قابلیت معماری باز خود از نسل های قبلی سری حرفی (A، B، C) معرفی کرد.
نسل CNC "i" با قابلیت های درون یابی گسترده، ارتباط سروو FSSB، گرافیک یکپارچه و معماری آماده شبکه عرضه شد که الگوی طراحی CNC FANUC را در دهه بعد تعیین کرد.
عنوان "مستقل" در توضیحات رسمی برد، پیکربندی فیزیکی کنترلر را مشخص می کند.
در سری i FANUC، همان نسل CNC در دو پیکربندی فیزیکی ارائه شد: نوع LCD-mount که در آن بردهای پردازنده CNC مستقیماً پشت صفحه LCD پنل اپراتور در یک واحد فشرده یکپارچه نصب می شوند؛ و نوع مستقل که در آن پردازنده CNC یک رک یا محفظه جداگانه را اشغال می کند که به یک واحد نمایشگر LCD/MDI جداگانه متصل است.
پیکربندی های مستقل زمانی استفاده می شوند که واحد کنترل باید در مکانی دور از پنل اپراتور نصب شود، زمانی که تعداد ورودی/خروجی مورد نیاز یا تعداد کارت های گزینه بیش از آنچه در پشت پنل LCD قرار می گیرد، باشد، یا زمانی که طراحی دستگاه، الکترونیک کنترل را در کابینتی جدا از ایستگاه اپراتور قرار می دهد.
A16B-3200-0522 برد اصلی در واحد مستقل است — بردی که تمام بردهای دیگر در رک مستقل از طریق آن ارتباط برقرار می کنند و تمام عملکردهای کنترل CNC را پردازش می کند.
ارتباط آن با پنل اپراتور از طریق کابل اتصال از رابط نمایشگر واحد مستقل به پنل LCD/MDI جداگانه است، نه نصب مکانیکی مستقیم پشت پنل.
مشخصات کلیدی
| پارامتر |
مقدار |
| نسل CNC |
سری i مدل A (i-A) |
| پیکربندی |
کنترلر مستقل |
| سری |
A16B-3200 |
| عملکرد |
CPU اصلی / برد اصلی |
| داده های مورد نیاز |
پارامترها و برنامه ها باید پس از تعویض مجدداً بارگذاری شوند |
| وضعیت |
موجود — بازسازی شده، تست شده |
| مبدا |
ژاپن |
نسل A سری i — زمینه و اهمیت
عنوان "A" سری i FANUC اولین نسل پلتفرم CNC سری i FANUC را مشخص می کند که از اواخر دهه 1990 ظاهر شد.
نسل i-A قابلیت های متعددی را ارائه داد که سری C قبلی نداشت: ارتباط سروو فیبر نوری FSSB (جایگزینی رابط های آنالوگ ±10V و دیجیتال قبلی)، پردازش انکودر با وضوح بالاتر، نرخ پردازش بلوک بهبود یافته برای اجرای سریعتر برنامه های پیچیده، و معماری نمایشگر که از شبیه سازی گرافیکی مسیر ابزار بر روی صفحه پنل اپراتور پشتیبانی می کرد.
برای مهندسان نگهداری، نسل i-A نشان دهنده پایگاه نصب قابل توجهی از دستگاه هایی است که در اوایل تا اواسط دهه 2000 ساخته شده اند و همچنان امروز فعال هستند.
تامین کنندگان خودرو، تولید کنندگان قطعات هوافضا و شرکت های ماشینکاری دقیق عمومی، تعداد قابل توجهی از دستگاه های تراش CNC، مراکز ماشینکاری و دستگاه های سنگ زنی را بر روی کنترلرهای i-A ساختند.
این دستگاه ها الگوهای نگهداری تثبیت شده ای دارند — بردهایی که معمولاً پس از 15 تا 20 سال سرویس دهی خراب می شوند، همان بردهایی هستند که در چندین دستگاه وجود دارند و A16B-3200-0522 را به یک قلم کالای مورد تقاضای منظم در بازار قطعات یدکی FANUC تبدیل می کنند.
به طور خاص، پیکربندی مستقل توسط سازندگان ماشین ابزار که نیاز به انعطاف پذیری برای نصب واحد کنترل CNC مستقل از ایستگاه اپراتور داشتند، ترجیح داده می شد.
این شامل مراکز ماشینکاری بزرگ ایستاده است که کنسول اپراتور روی یک بازوی چرخشی قرار دارد، مراکز ماشینکاری افقی با تعویض کننده پالت که پنل اپراتور روی یک پایه جداگانه قرار دارد، و دستگاه هایی که گرمای کابینت الکتریکی، نصب پردازنده CNC را پشت نمایشگر غیرعملی می کند.
پیکربندی مستقل — معماری فیزیکی و منطقی
در پیکربندی مستقل CNC که با A16B-3200-0522 استفاده می شود، شاسی کنترلر حاوی برد اصلی CPU، بردهای ورودی/خروجی، کارت های رابط سروو، منبع تغذیه و هرگونه برد گزینه در ساختار رک است. این رک از واحد نمایشگر LCD/MDI اپراتور جدا است.
یک بسته کابل این دو واحد را به هم متصل می کند — داده های نمایشگر را به صفحه و فشردن کلیدهای MDI را از صفحه کلید به کنترلر منتقل می کند.
A16B-3200-0522 به عنوان اصلی رک عمل می کند: نرم افزار CNC را اجرا می کند، حلقه های سروو را از طریق FSSB مدیریت می کند، برنامه نردبانی PMC را اجرا می کند و داده های نمایشگر را به پنل LCD از راه دور هدایت می کند.
طراحی شاسی مستقل اجازه می دهد تا اسلات های گزینه بیشتری نسبت به پیکربندی LCD-mount داشته باشد — این برای دستگاه هایی که نیاز به چندین برد ورودی/خروجی، کارت های ارتباطی اضافی (اترنت، سریال) یا ظرفیت سروو گسترده دارند که فضای پشت پنل LCD را پر می کند، مهم است.
هنگام تعویض A16B-3200-0522، برد جایگزین باید با نسخه نرم افزار و بازبینی سخت افزار نصب شده در دستگاه خاص مطابقت داشته باشد. در نسل i-A، نسخه های مختلف نرم افزار از سری های مختلف CNC پشتیبانی می کنند (16i-A برای مراکز ماشینکاری چند محوره، 18i-A برای مراکز تراش با قابلیت چند مسیر، 21i-A برای پیکربندی های ساده تر).
نسخه نرم افزار تعیین می کند که برد هنگام روشن شدن چه کاری انجام می دهد و باید با پیکربندی اصلی دستگاه مطابقت داشته باشد.
راه اندازی پس از تعویض
تمام تعویض های برد سری A16B-3200 یک نیاز اساسی مشترک دارند: برد جایگزین با حافظه خالی یا پیش فرض کارخانه عرضه می شود و تمام داده های مخصوص دستگاه باید از پشتیبان بازیابی شوند.
دنباله راه اندازی پس از تعویض برد به این ترتیب است:
اول، ولتاژهای منبع تغذیه را تأیید کنید — ولتاژ خارج از مشخصات می تواند به برد جدید در هنگام بوت آسیب برساند، که مشکل را تشدید می کند نه اینکه حل کند.
دوم، نرم افزار سیستم CNC (محتوای FROM) را بارگذاری کنید اگر برد جایگزین از قبل نسخه نرم افزار صحیح را نصب نکرده باشد.
این از طریق کارت حافظه یا قابلیت داخلی سیستم بارگذاری می شود.
سوم، تمام پارامترهای CNC را از پشتیبان قبل از تعویض بارگذاری کنید. این باید قبل از هرگونه تلاش برای حرکت محور تکمیل شود — پارامترها محدودیت های حرکت محور، بهره حلقه سروو، پیکربندی اسپیندل و هر ویژگی دیگر دستگاه را تعریف می کنند. حرکت محورها با پارامترهای نادرست می تواند باعث آسیب دستگاه شود.
چهارم، برنامه نردبانی PMC و پارامترهای PMC را بارگذاری کنید.
این منطق مخصوص دستگاه را که تمام توابع به جز حرکت محور را کنترل می کند، بازیابی می کند.
پنجم، برنامه های قطعه و داده های ابزار را از پشتیبان بارگذاری کنید.
دستگاه را به موقعیت اولیه بازگردانید و دقت محور را با یک برش آزمایشی یا اندازه گیری قبل از آزادسازی برای تولید تأیید کنید.
سوالات متداول
س1: چه چیزی پیکربندی مستقل را از پیکربندی LCD-mount در سطح برد اصلی متمایز می کند؟
برد اصلی خود در هر دو پیکربندی برای همان نسل CNC سخت افزار یکسانی دارد — تمایز در طراحی شاسی و بک پلین است.
پیکربندی LCD-mount از یک بک پلین فشرده استفاده می کند که مستقیماً پشت پنل نمایشگر نصب می شود؛ پیکربندی مستقل از یک بک پلین رک عمیق تر با اسلات های بیشتر برای بردهای گزینه استفاده می کند. A16B-3200-0522 برد اصلی است که در نوع شاسی مستقل استفاده می شود.
نصب یک برد اصلی مستقل در یک شاسی LCD-mount (یا برعکس) بدون تعویض کامل شاسی از نظر مکانیکی و الکتریکی ناسازگار است.
س2: دستگاه به طور متناوب کار می کرد — برخی شیفت ها کاملاً خوب کار می کرد، برخی شیفت ها هشدارهای تصادفی نشان می داد. آیا برد اصلی علت احتمالی است؟
عیوب متناوب که با چرخه های دما ظاهر و ناپدید می شوند — طبیعی در دستگاهی که در طول تولید گرم می شود و شب ها خنک می شود — اغلب ناشی از اتصالات لحیم کاری تخریب شده روی قطعات از طریق سوراخ یا نصب سطحی است، نه خود مدارهای مجتمع.
این عیوب "اتصال سرد" زمانی که برد در دمای اتاق است به خوبی هدایت می شوند، با انبساط حرارتی که اتصال را تحت فشار قرار می دهد مقاومت ایجاد می کنند و ممکن است به طور موقت با خنک شدن دستگاه پاک شوند. بردی با عیوب اتصال سرد متناوب گاهی اوقات می تواند در سطح قطعه با ذوب مجدد یا تعویض اتصالات لحیم کاری آسیب دیده تعمیر شود، به جای اینکه نیاز به تعویض کامل برد باشد.
یک مرکز تعمیر تخصصی FANUC می تواند این را ارزیابی کند.
س3: آیا A16B-3200-0522 می تواند با هر دو سری CNC 16i-A و 18i-A کار کند، یا مخصوص سری است؟
در گروه A16B-3200-05xx (سری مستقل i-A)، پسوندهای شماره قطعه مختلف معمولاً نشان دهنده بردهای مرتبط با پیکربندی های مختلف سری CNC هستند — به عنوان مثال، -0521 و -0522 ممکن است زیرمجموعه های خاص متفاوتی از نسل i-A را خدمت کنند.
نرم افزار نصب شده در ناحیه FROM برد تعیین می کند که کدام سری CNC را اجرا می کند. سخت افزار برد برای خانواده مشترک است، اما نسخه نرم افزار باید با سیستم نصب شده اصلی مطابقت داشته باشد.
نصب بردی با نسخه نرم افزار اشتباه منجر به ساختار پارامتر نادرست و پیکربندی سروو و اسپیندل بالقوه ناسازگار می شود.
س4: پس از تعویض برد و بارگذاری تمام پارامترها، اسپیندل به دستورات سرعت پاسخ نمی دهد. چه چیزی باید بررسی شود؟
خرابی اسپیندل پس از بارگذاری مجدد پارامتر تقریباً همیشه یک مسئله پارامتری است تا یک نقص سخت افزاری در برد جدید.
علل رایج عبارتند از: پارامتر نوع اسپیندل (سریال در مقابل آنالوگ) به اشتباه تنظیم شده است؛ پارامتر شماره سریال اسپیندل با تقویت کننده مطابقت ندارد؛ یا فرمت خروجی دستور سرعت برای تقویت کننده متصل اشتباه است.
پارامترهای مربوط به اسپیندل را در مقابل مستندات اصلی دستگاه بررسی کنید — به طور خاص انتخاب نوع اسپیندل، پارامتر مدل تقویت کننده اسپیندل و محدوده خروجی دستور.
اگر اسپیندل قبل از خرابی برد کار می کرد و پارامترها به درستی از پشتیبان همان دستگاه بارگذاری شده اند، این مشکلات نباید رخ دهند مگر اینکه پشتیبان ناقص بوده باشد.
س5: برد دارای علامت گذاری بازبینی روی آن است (به عنوان مثال، /02A، /03A). آیا پسوند بازبینی هنگام تهیه جایگزین مهم است؟
پسوندهای بازبینی PCB (مانند /02A یا /03A که پس از شماره قطعه اصلی اضافه می شوند) نشان دهنده بازبینی های سخت افزاری هستند که توسط FANUC در طول عمر تولید برد انجام شده است — معمولاً تغییرات جزئی برای بهبود قابلیت اطمینان، اصلاح مشکلات تولید، یا تطبیق با جایگزینی قطعات.
در بیشتر موارد، بازبینی های بعدی با بازبینی های قبلی سازگار هستند و می توانند به عنوان جایگزین استفاده شوند.
با این حال، بازبینی های بسیار اولیه و بازبینی های بسیار بعدی ممکن است گاهی اوقات نیازهای سازگاری نرم افزاری متفاوتی داشته باشند. هنگام تهیه جایگزین A16B-3200-0522، بازبینی برابر یا دیرتر از آنچه در ابتدا نصب شده بود را ترجیح دهید.
اگر بازبینی ناشناخته است، یک متخصص معتبر FANUC می تواند سازگاری را قبل از ارسال جایگزین تأیید کند.
