استفاده شده FANUC A16B-3200-0521 A16B32000521 A16B-32OO-O521

FANUC A16B-3200-0521

شماره بخش:A16B-3200-0521

تولید کننده:شرکت FANUC (ژاپون)

نوع محصول:کنترل مستقل PCB اصلی CPU

مجموعه تخته:A16B-3200

توضیحات:i-A کنترل مستقل صفحه اصلی CPU

کاربرد:سیستم های کنترل CNC سری FANUC i-A

يادداشت:برنامه نویسی مورد نیاز تمام پارامترها و برنامه ها باید پس از نصب دوباره بارگیری شوند

مرور کلی

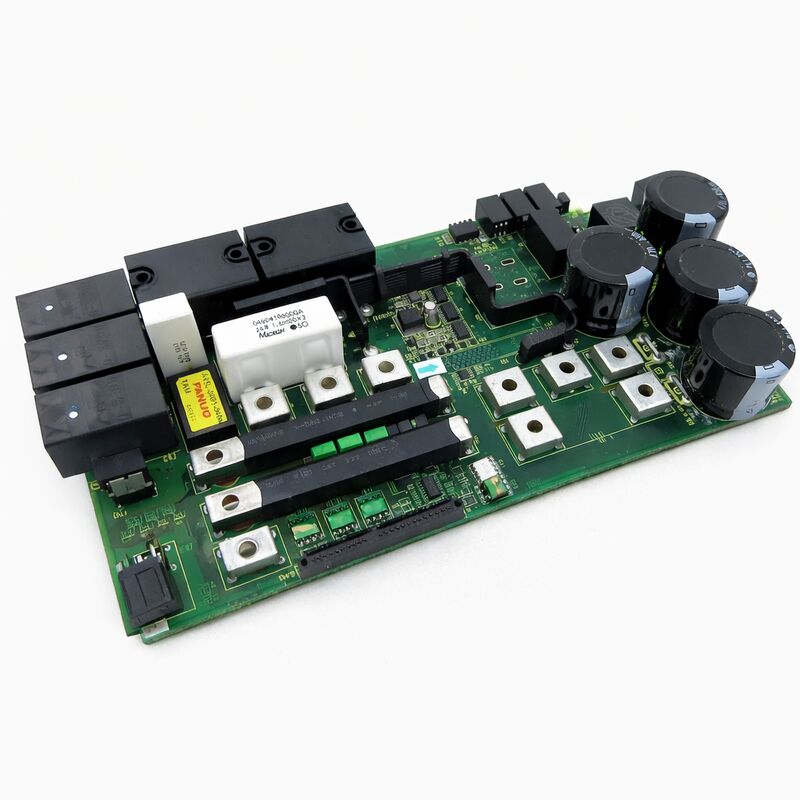

A16B-3200-0521 PCB اصلی CPU مستقل برای کنترل کننده های CNC سری i-A FANUC است.نام "کنترول مستقل" این را به عنوان صفحه پردازنده اصلی مستقل شناسایی می کند، یک برد مستقل بدون نیاز به یک زیر پردازنده جداگانه یا یک برد پردازش ثانویه برای انجام وظایف خود.

همه چیزهایی که کنترل کننده برای اجرای فرآیندهای اصلی خود نیاز دارد - مداخله ، اجرای PMC ، ارتباطات سرو ، مدیریت حافظه و کنترل رابط کاربری - از این صفحه سرچشمه می گیرد.

در سری A16B-3200 FANUC، نامگذاری i-A این صفحه را در نسل اول سیستم عامل های CNC سری i FANUC قرار می دهد.

سری i نشان دهنده پیشرفت قابل توجهی در مقایسه با سری B قبلی بود پردازنده های سریعتر، دقت بالاتر، تعداد محور های گسترش یافته، ذخیره سازی برنامه بیشتر،و معرفی FSSB (Fiber-optic Servo Serial Bus) به عنوان رابط ارتباطی استاندارد سرو.

A16B-3200-0521 صفحه اصلی CPU است که این قابلیت ها را در پیکربندی کنترل کننده مستقل تحقق بخشیده است.

طراحی صفحه "استندالون" یکی از دو رویکرد معماری در سری i است: ایستاده (که در آن صفحه اصلی CPU یک کامل است ،واحد مستقل) و نصب LCD (که در آن CPU و صفحه نمایش یکپارچه هستند).

نسخه مستقل اجازه می دهد تا صفحه اصلی CPU به طور مستقل از واحد نمایش جایگزین شود و اجازه می دهد که همان صفحه CPU با پیکربندی های مختلف نمایش استفاده شود.

این انعطاف پذیری یکی از دلایلی است که باعث می شود صفحه مستقل برای نصب ماشین آلات بزرگتر و پیچیده تر انتخاب شود.

مشخصات کلیدی

i-A نسل CNC زمینه پلت فرم

CNC های نسل i-A FANUC از اواخر دهه 1990 تا اواسط دهه 2000 در سراسر صنعت ماشین آلات به طور گسترده ای استفاده شدند.

این نسل جمعیت زیادی از مراکز ماشینکاری، مراکز چرخش، آسیاب ها و ماشین های تولید چند محور را که امروزه در خدمات تولیدی باقی مانده اند، تقویت می کند.

صفحه اصلی CPU i-A هسته کنترل کننده است بدون عملکرد صحیح، ماشین کار نمی کند.

پیکربندی مستقل مورد استفاده در A16B-3200-0521 ، صفحه اصلی CPU را در قفسه کنترل قرار می دهد و به پشت F-BUS متصل می شود.

Backplane قدرت و ارتباطات را به تمام صفحه های موجود در قفسه توزیع می کند. کارت های رابط سرو، ماژول های حافظه، کارت های PMC، کارت های I / O و ماژول های گرافیکی همه به این اتوبوس مشترک متصل می شوند.A16B-3200-0521 ، فرمانده اين اتوبوس است.

این اتوبوس را در زمان روشن شدن راه اندازی می کند، تعیین می کند که کدام تخته ها وجود دارند و پهنای باند ارتباطی را بین آنها اختصاص می دهد.

FSSB پردازش سرو صفحه اصلی CPU را از طریق کابل فیبر نوری به ماژول های تقویت کننده سرو متصل می کند.

این رابط نوری با سرعت بالا دستورات موقعیت سرو را فراهم می کند و بازخورد کدگر موتور را با نرخ های به روزرسانی بالا که نیاز به ماشینکاری چند محور دارد دریافت می کند.

A16B-3200-0521 حاوی مدار رابط FSSB است که این ارتباطات سرو با سرعت بالا را امکان پذیر می کند.

معماری مستقل در مقابل LCD نصب شده

صفحه مستقل و صفحه نصب شده LCD به همان سیستم عامل های CNC i-A خدمت می کنند اما در ادغام فیزیکی آنها با صفحه نمایش متفاوت است.

یک صفحه اصلی CPU نصب شده بر روی LCD در پشت صفحه نمایش قرار دارد که به طور مستقیم به الکترونیک صفحه نمایش متصل است.

صفحه نمایش و CPU اساساً یک مجموعه هستند. اگر یکی از اجزای آن خراب شود، کل مجموعه ممکن است نیاز به مراقبت داشته باشد.

صفحه A16B-3200-0521 مستقل در قفسه کنترل قرار دارد، جدا از صفحه نمایش.

یک صفحه صفحه نمایش و یک کابل جداگانه، خروجی صفحه نمایش CPU را به پنل متصل می کند.

این جدایی فیزیکی دارای مزایای نگهداری است: یک نقص صفحه نمایش بر روی صفحه CPU تاثیر نمی گذارد و یک نقص صفحه CPU نیازی به جداسازی صفحه نمایش ندارد.

برای دستگاه های نصب شده که قفسه کنترل کننده از موقعیت کاربری ماشین فاصله دارد ‬ دستگاه های نصب شده بر روی پنل در کابینت های الکتریکی جداگانهیا ماشین آلات با واحدهای CNC از راه دور ️ انعطاف پذیری معماری مستقل در ترتیب فیزیکی به ویژه مفید است.

پس از نصب، بازیافت داده ها

مهم ترین واقعیت عملیاتی در مورد A16B-3200-0521 نیاز به برنامه ریزی پس از تعویض است.FROM آن شامل نرم افزار عامل CNC برای سری i-A است اما FROM در حالت پیش فرض کارخانه است.

پیکربندی مخصوص ماشین بارگذاری نشده است.

هر ماشيني که اين تخته رو اجرا ميکنه يک مجموعه ي منحصر به فرد پارامتر داره: محدوده ي حرکت محور، تنظیمات افزايش سرو، تشكيل اسپندل، تايمر PMC و مقادیر شمارنده، جداول جبران خطا،و مجموعه کامل پارامترهای کاربردی که کنترل کننده را با ماشین کنترل می کند.

همه این ها در SRAM روی صفحه قرار دارند، که توسط یک باتری پشتیبانی می شود. هنگامی که یک صفحه جدید نصب می شود، SRAM خالی می شود.

این باعث می شود که وضعیت پشتیبان قبل از تعویض تخته بسیار مهم باشد.

قبل از برداشتن تخته اصلی، یک پشتیبان کامل از طریق عملکرد I / O داده های CNC باید پارامترهای CNC، پارامترهای PMC، برنامه نردبان PMC، جبران خطای پچ،و تمام برنامه های ذخیره شده.

با این پشتیبان گیری، بازیابی داده ها پس از نصب یک روش تعریف شده و سیستماتیک است.

بدون آن، بازسازی مجموعه پارامتر ماشین از مستندات یک فرآیند طولانی و مستعد خطا است.

سوالات عمومی

سوال 1: i-A CNC یک آلارم سیستم را در زمان روشن شدن نشان می دهد که به یک خطا ROM یا FROM اشاره دارد. آیا علت آن A16B-3200-0521 است؟

یک هشدار خطای FROM در زمان راه اندازی نشان دهنده شکست در خواندن ماژول FROM است که شامل نرم افزار عامل CNC است.

ماژول FROM یک قطعه پلاگین در A16B-3200-0521 است. قبل از اینکه نتیجه بگیرید که صفحه اصلی شکست خورده است، بررسی کنید که آیا ماژول FROM به درستی در سوکت خود قرار دارد.

یک ماژول FROM که تا حدودی نشسته است، خطاهای خواندن FROM را تولید می کند که شبیه به یک شکست هیئت مدیره است.

ماژول FROM را دوباره تنظیم کنید و دوباره امتحان کنید. اگر خطا با ماژول به درستی نصب شده ادامه یابد ، ممکن است خود ماژول FROM معیوب باشد

سوال2: بعد از 18 ماه نگهداری یک دستگاه، کنترل کننده i-A نمی تواند پارامترهای خود را از طریق چرخه های قدرت حفظ کند.

شکست در حفظ پارامتر پس از ذخیره سازی طولانی مدت تقریباً همیشه یک مشکل کم شدن باتری است ، نه یک مشکل صفحه.

باتری SRAM در A16B-3200-0521 دارای عمر خدمت محدود است.

پس از 18 ماه بدون استفاده از دستگاه، باتری ممکن است کمتر از آستانه حفظ SRAM تخلیه شده باشد.

باتري رو تعويض کن، بعد پارامترها رو از نسخه ي پيش بازگردان

خود تخته مقصر نیست مگر اینکه مشکل پس از تعویض باتری و بازگرداندن پارامتر ادامه یابد.

سوال 3: CNC به درستی کار می کند اما گاهی اوقات یک خطای ارتباطی بین CPU و پنل اپراتور را نشان می دهد و سپس بهبود می یابد. این در مورد A16B-3200-0521 چه چیزی نشان می دهد؟

خطاهای ارتباطی متناوب CPU-to-panel که به خودی خود بهبود می یابند نشان دهنده یک مشکل کانکتور یا کابل بین صفحه CPU مستقل و رابط صفحه اپراتور است، نه یک صفحه CPU شکست خورده.

کابل ها و کانکتورها رو در مسیر ارتباطات نمایش بررسی کنید

بررسی کنید که تمام کانکتورها کاملاً نصب شده اند و هیچ پین آسیب ندیده است.

خطاهای متناوب که ممکن است به دلیل یک مشکل اتصال ایجاد شود نباید تا زمانی که مسیرهای اتصال خوب تایید شوند به تخته نسبت داده شود.

سوال 4: یک جایگزین A16B-3200-0521 به عنوان "تجدید شده" توصیف می شود. بازسازی مناسب یک صفحه اصلی CPU شامل چه چیزی است؟

یک بازسازی مناسب صفحه اصلی CPU بر روی اجزای بیشتر احتمال دارد که در طول عمر خدمت شکست بخورند: جایگزینی باتری پشتیبان SRAM با یک سلول جدید با مشخصات صحیح؛بازرسی تمام خازن های الکترولیتی بر روی صفحه برای تخریب؛ تمیز کردن تماس های کانکتورها؛ و آزمایش عملکردی در یک سیستم CNC کامل i-A از جمله بررسی توالی بوت، بار گیری و حفظ پارامترها و ارتباطات سرو از طریق FSSB.

یک تخته بازسازی شده باید همراه با یک گارانتی مستند باشد که عملکرد تخته را برای یک دوره مشخص پوشش می دهد.

سوال ۵: چندین برد در کنترل کننده i-A از همان دوره تولید است. آیا ارزش دارد که A16B-3200-0521 را قبل از شکست، با توجه به سن آن جایگزین کنید؟

تعویض فعال یک استراتژی منطقی است اگر ماشین برای تولید حیاتی باشد و خرابی صفحه باعث توقف قابل توجهی شود.

با این حال، پردازنده اصلی A16B-3200-0521 یک جزء نسبتا قوی در حالت جامد است.کاهش خازن) بدون تعویض کل تخته قابل استفاده هستند..

تعویض سالانه باتری و بازرسی بصری دوره ای از خازن های صفحه می تواند عمر خدمات را به طور قابل توجهی افزایش دهد.

یک A16B-3200-0521 جایگزین آزمایش شده در محل بیمه در برابر شکست بدون اختلال تعویض فعال برنامه ریزی شده را فراهم می کند.
