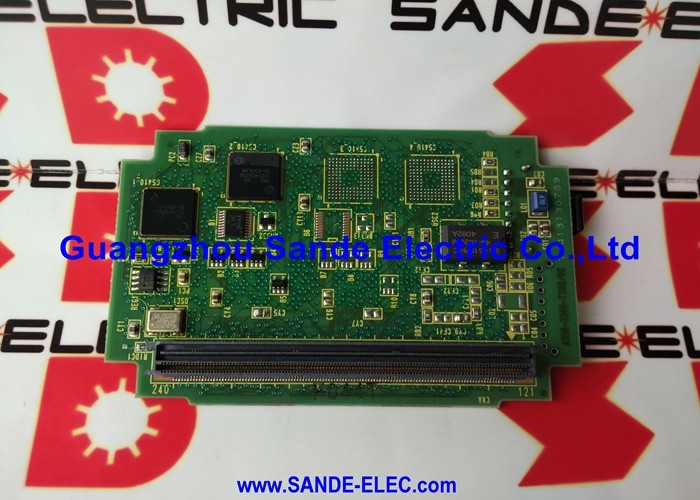

FANUC A16B-3200-0515

شماره بخش:A16B-3200-0515

تولید کننده:شرکت FANUC (ژاپون)

نوع محصول:صفحه مدار کنترل درایو (PCB)

مجموعه تخته:A16B-3200

کاربرد:سیستم های کنترل CNC و درایو FANUC

مرور کلی

A16B-3200-0515 یک صفحه مدار کنترل درایو از سری A16B-3200 FANUC است.سری A16B-3200 شامل تخته های کنترل مورد استفاده در سراسر سیستم های CNC و اتوماسیون FANUC از تخته های اصلی CPU که نرم افزار کنترل CNC را اجرا می کنند، به تخته های کنترل فرعی که عملکردهای خاصی را در سیستم کنترل کننده یا محرک مدیریت می کنند.-0515 یک PCB کنترل درایو است که عملکردهای کنترل تعریف شده را در موقعیت نصب شده خود مدیریت می کند.

تابلوهای کنترل در سیستم های FANUC بین منطق فرمان سطح بالا که تصمیم می گیرد چه اتفاقی باید بیفتد و الکترونیک قدرت که این تصمیمات را اجرا می کند قرار دارند.

آنها دستورات را دریافت می کنند، بازخورد را پردازش می کنند، سیگنال های کنترل را برای مرحله قدرت تولید می کنند و وضعیت را به کنترل کننده سطح بالاتر گزارش می دهند.

دقت حرکت در یک ماشین کنترل شده توسط FANUC بستگی به این دارد که این پردازش در هر چرخه کنترل به درستی و قابل اطمینان انجام شود.

A16B-3200-0515 در ژاپن با استانداردهای تولید FANUC برای کنترل الکترونیک تولید می شود.

مانند سایر تخته های سری A16B-3200، برای محیط صنعتی طراحی شده است که از طریق چرخه درجه حرارت، ارتعاش،و سر و صداهای الکتریکی که ویژگی تنظیمات تولید فعال را دارند.

مشخصات کلیدی

PCB های کنترل درایو در معماری FANUC

طراحی سیستم محرک و کنترل FANUC با استفاده از مجموعه های پوشه ماژولار است.یک واحد درایو ️ یک تقویت کننده سرو یا تقویت کننده اسپندل ️ حاوی چندین PCB است که هر کدام بخشی از عملکرد کل درایو را کنترل می کنند.

یکی از تخته ها به سنجش جریان و منطق دروازه کار می کند؛ دیگری رابط ارتباطی با CNC را مدیریت می کند؛ سوم تشخیص خطا و حفاظت از آن.

با هم این تخته ها بخش کنترل کامل درایو را تشکیل می دهند.

اين طراحي ماژولار به هدف نگهداري خدمت مي کندشناسایی اینکه کدام صفحه در بخش کنترل شکست خورده است، امکان جایگزینی هدفمند فقط صفحه معیوب را به جای مجموعه کامل درایو فراهم می کند..

A16B-3200-0515 یکی از چنین صفحه های سطح جایگزینی است. هنگامی که عملکرد خاص آن در سیستم درایو یا کنترل شکست می خورد، این صفحه جایگزین است که آن را بازسازی می کند.

سری A16B-3200 محصولات FANUC را در چندین نسل و انواع برنامه کاربردی پوشش می دهد.

تخته های این سری در قفسه های کنترل کننده اصلی CNC، در واحد های محرک سرو و اسپندل و در مجموعه های کنترل تخصصی یافت می شوند.

حفاظت از دستکاری و نصب

تخته های کنترل برای سیستم های محرک نیاز به احتیاط های استاندارد ضد استاتیک دارند.

آي سي هاي راننده دريچه و اجزاي پردازش سيگنال آنالوگ روي تخته هاي کنترل دريچه حساس به تخليه الکترواستاتيک هستند. قبل از دست زدن به تخته خود را به زمين بندازيد.

از تماس با خطوط مدار، پین های قطعات و تماس های کانکتور اجتناب کنید.

قبل از نصب یک برد جایگزین، درایو را به طور کامل خاموش کنید و اجازه دهید خازن های اتوبوس DC تخلیه شوند. این معمولاً حداقل پنج دقیقه پس از حذف قدرت AC طول می کشد.

انرژی باقیمانده در خازن های محرک می تواند باعث آسیب و همچنین می تواند به تخته جایگزینی آسیب برساند اگر در حالی که اتوبوس فعال است نصب شود.

بعد از نصب، قبل از بازگرداندن برق، تمام اتصال دهنده ها را کاملاً نصب کنید.

کانکتورهای نیمه متصل یک منبع رایج از نقص های پس از تعویض هستند که به نظر می رسد به عنوان نقص های تخته اما در واقع مشکلات اتصال هستند.

شماره ی شناسایی قطعه

سری A16B-3200 شامل انواع مختلفی است که دارای عملکردهای مختلفی هستند. دو صفحه از این سری ممکن است از نظر فیزیکی مشابه باشند در حالی که عملکردهای کاملاً متفاوت دارند.شماره کامل بخش شامل پسوند -0515 تنها شناسه قابل اعتماد است.

قبل از تهیه یک قطعه جایگزین، شماره قطعه دقیق را از برچسب روی تابلو جایگزین شده تأیید کنید.

بدون تایید اطلاعات سازگاری، یک شماره پسوند A16B-3200 متفاوت را جایگزین نکنید.

یک متغیر نادرست عملکرد کنترل نادرست یا غایب را ایجاد می کند.

سوالات عمومی

Q1: یک واحد درایو با یک کد خطای کنترل دچار مشکل می شود. ترانزیستورهای قدرت و خازن ها به خوبی آزمایش می شوند. آیا A16B-3200-0515 مسئول است؟

کدهای خطای کنترل با اجزای قدرت سالم به طور مستقیم به بخش هیئت مدیره اشاره می کنند.

مرحله قدرت درایو از نظر مکانیکی کار می کنه اما کنترل الکترونیک گزارش خطا میده

مشخص کنید که کدام صفحه در بخش کنترل کد خطای خاص را از مستندات خطای درایو تولید می کند، سپس منبع جایگزینی مناسب را پیدا کنید.

سوال2: صفحه برای بازرسی برداشته شده و هیچ آسیب قابل مشاهده ای را نشان نمی دهد. آیا باید دوباره نصب شود یا جایگزین شود؟

بازرسی بصری به تنهایی عملکرد الکتریکی را تایید نمی کند. بسیاری از حالت های خرابی - خرابی های داخلی IC، خازن های تخریب شده، مفاصل جوشنده با مقاومت بالا - هیچ نشانه قابل مشاهده ای را تولید نمی کنند.

یک تخته که از بازرسی بصری عبور می کند اما به دلیل نقص عملیاتی برداشته شده است باید قبل از بازگرداندن به کار در سیستم مورد آزمایش قرار گیرد.

سوال 3: پس از تعویض تخته درایو روشن می شود اما مشکل در عرض چند دقیقه دوباره ظاهر می شود. آیا تخته جایگزین معیوب است؟

یک نقص که به سرعت پس از تعویض تخته دوباره ظاهر می شود نشان می دهد که یا تخته جایگزین دارای نقص مشابه است، علت اصلی نقص تخته نبود،یا شرایطی در محیط، گرما، آلودگی، باعث آسیب به تخته می شود.

به جای اینکه بدون تحلیل دوباره تخته را تعویض کنید، علت نقص را بررسی کنید.

سوال 4: چگونه می توانم تایید کنم که A16B-3200-0515 برای درخواست من مناسب است؟

شماره قطعه را مستقیماً از برچسب صفحه نصب شده بخوانید. شماره سری A16B-3200 به همراه پسوند -0515 به صورت کامل شماره قطعه را تشکیل می دهد.

مقایسه با اسناد الکتریکی ماشین یا لیست قطعات واحد محرک

شماره قطعه روی صفحه شناسایی قطعی است و تنها به ابعاد یا ظاهر کانکتور بستگی ندارد.

سوال 5: آیا تعمیر در سطح قطعات برای A16B-3200-0515 امکان پذیر است؟

تعمیر در سطح قطعات برای برخی از انواع نقص ها امکان پذیر است. خرابی دستگاه های محافظتی، فیوز های منفجر شده در صفحه، آسیب به کانکتورها، تماس های اکسید شده.

نقص در ASIC های اختصاصی FANUC یا IC های سفارشی به طور کلی در سطح قطعات قابل تعمیر نیستند زیرا این قطعات به طور مستقل در دسترس نیستند.

یک متخصص تعمیر محرک FANUC واجد شرایط می تواند حالت خاص خرابی را ارزیابی کرده و در مورد مسیر عملی تعمیر مشاوره دهد.
